Акция! 36 мм * 36 мм квадратный 12 в цифровые светодиодный ные пиксели RGB, WS2801 IC,20 шт. строка; Класс IP68

Акция! 36 мм * 36 мм квадратные 12 в цифровые RGB СВЕТОДИОДНЫЕ пиксели, WS2801 IC,20 шт. строка

Проводка, как показано ниже:

Красный: DC12V +

Желтый: CLK

Зеленый: DAT

Синий: GND

Спецификация:

36 мм x 36 мм квадраты (1,4 ") 5 мм в глубину (0,2")

100 мм/4 дюйма друг от друга на нити

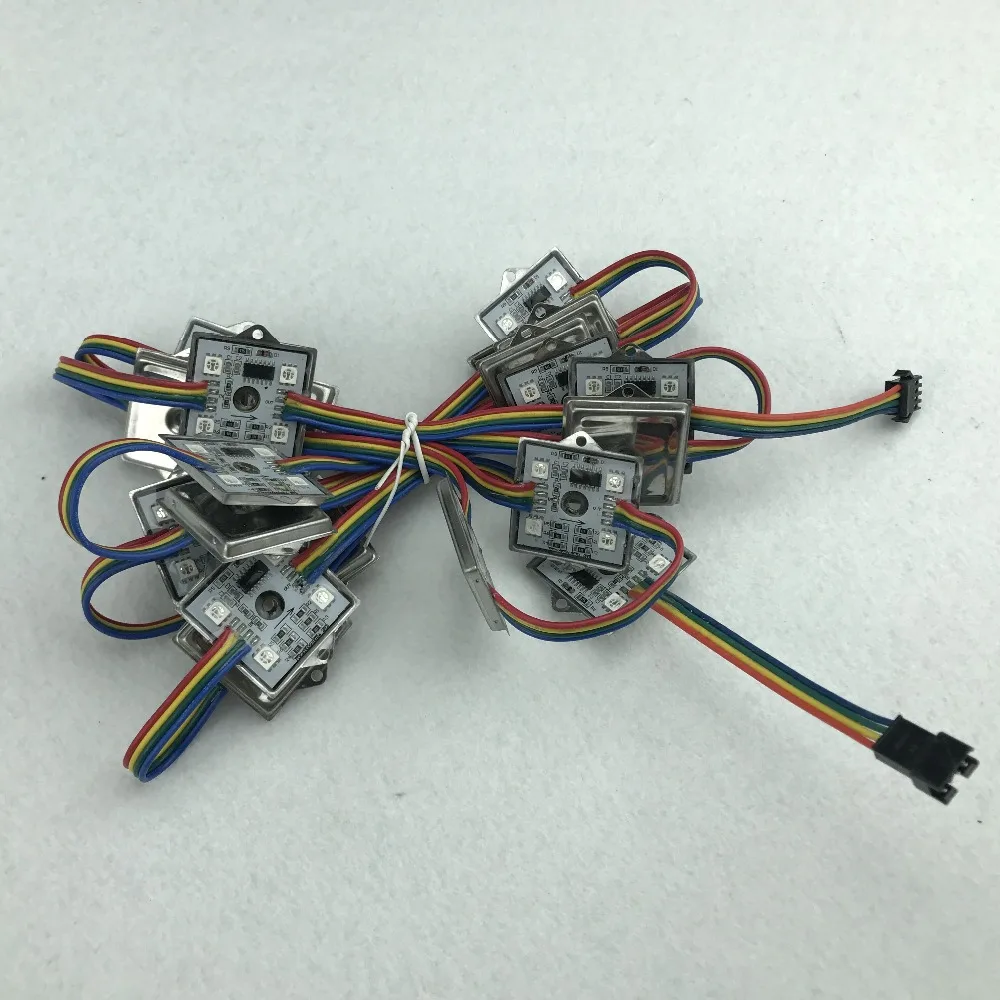

20 штук на нитке

В этих пикселях используется чип WS2801 для полного 24-битного цвета, постоянного тока

Питание 12 В постоянного тока, максимум 120 мА на пиксель (светодиод горит полностью белым)

2-контактный протокол SPI-like

WS2801 техническое описание чипа внутри каждого пикселя

Яркость на пиксель: 6000 мкд в сочетании

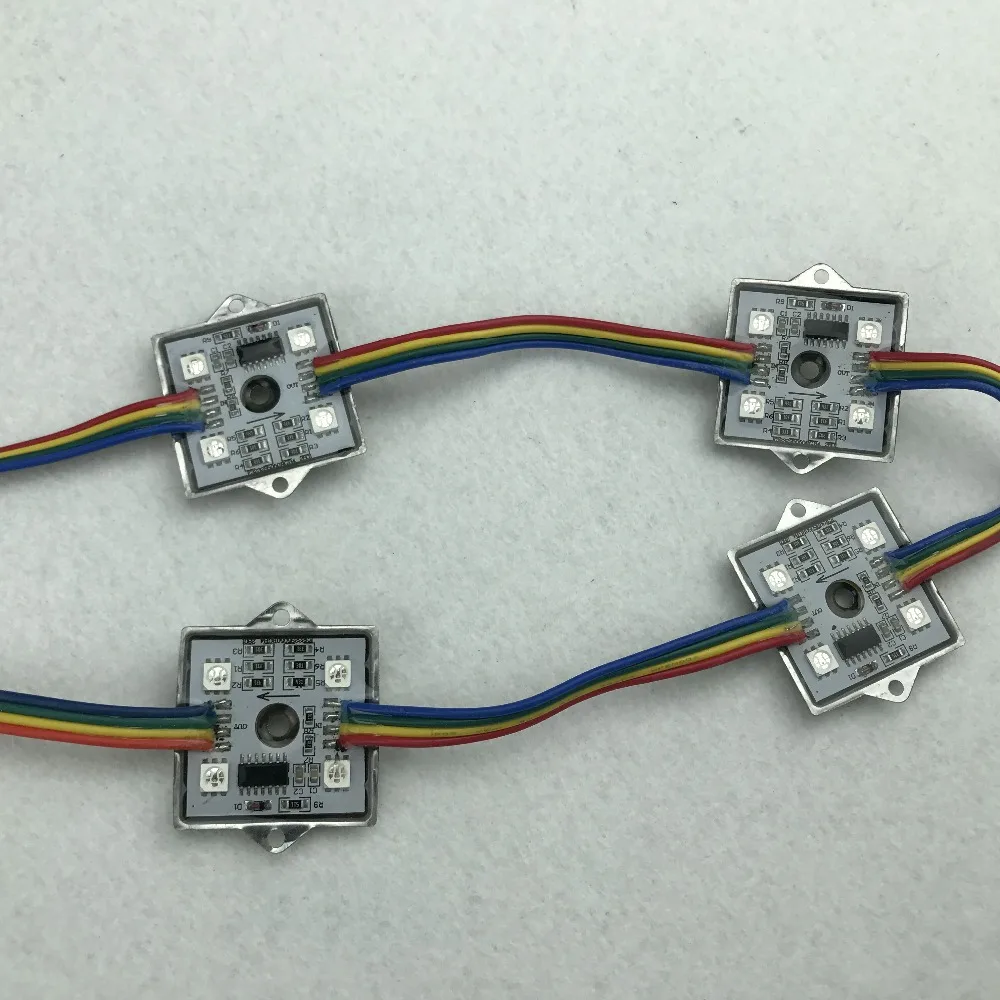

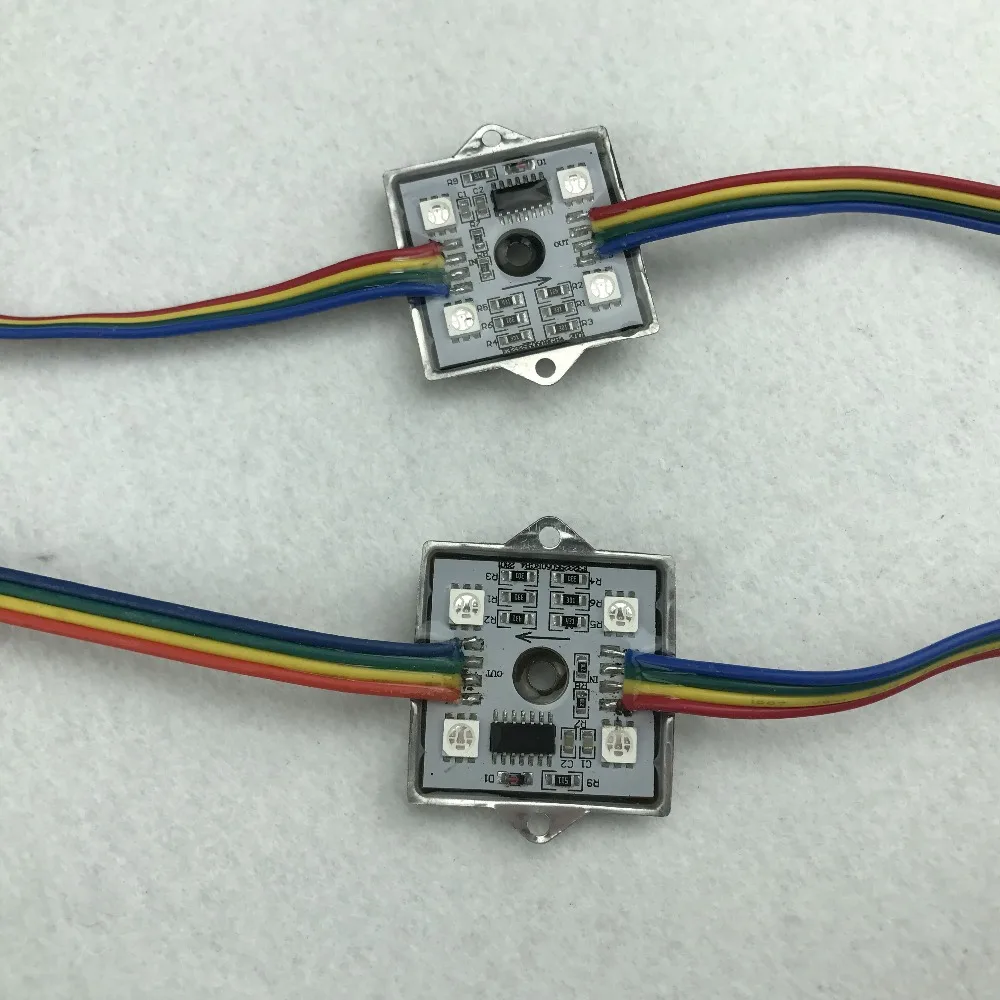

Пиксели RGB-это цифровые индикаторы, которые можно настроить на любой цвет или анимировать. Каждый металлический «Квадрат пикселя» содержит 4 RGB светодиода и чип контроллера, припаянный к печатной плате. Затем пиксель «заливается» эпоксидной смолой, чтобы сделать его водонепроницаемым. Это довольно большие пиксели, но у них много красивых вариантов крепления, например, два металлических фланца сбоку и отверстие диаметром 0,15 дюйма/4 мм посередине, чтобы вы могли прикрутить их прямо на поверхность. Обычно они используются для нанесения наружных знаков. По сравнению с нашими другими светодиодными точками, они намного больше и намного ярче, подходят для крупномасштабных установок.Пиксели подключаются 4-проводным кабелем. + 12 В постоянного тока, земля, данные и часы. Данные смещаются вниз с одного пикселя на следующий, так что вы можете легко разрезать нить или прикрепить больше к концу.Каждая точка оснащена цифровым управлением светодиодный одами с внутренним 8-битным светодиодным драйвером светодиодный драйвер с широтно-импульсной модуляцией светодиодный 24-битный цвет для 16 миллионов разных оттенков). Пиксели должны быть синхронизированы микроконтроллером, у нас есть пример, связанный ниже, который работает на Arduino, должно быть просто адаптировать его к любому другому микроконтроллеру.В пикселях используются 4 RGB-светодиода 5050 с шириной луча 120 градусов. Все светодиоды управляются сразу, поэтому у четырех светодиодов разных цветов не будет ни одного пикселя. (Контроль цвета только на одном квадратном 4-светодиодный ном пикселе) общая максимальная яркость светодиодный Дов составляет около 6000 мкд. (Обратите внимание: рейтинги mcd светодиодный одов известны большинством продавцов светодиодов, поэтому будьте крайне скептичны при рассмотрении рейтингов светодиодный Дов!)Продается прядью, каждая прядь имеет последовательно 20 пикселей! Каждая нить имеет два 4-контактных разъема JST SM, поэтому вы можете подключать несколько нитей подряд, сколько захотите, просто посмотрите, какой ток они хотят. Два провода питания выведены отдельно, чтобы облегчить подключение, переходник клеммной колодки 2,1 мм удобен для подключения источника питания постоянного тока. Светодиоды управляются постоянным током, поэтому вы будете иметь равные цвета сквозной нити при условии, что у вас стабильный источник питания 12 В
