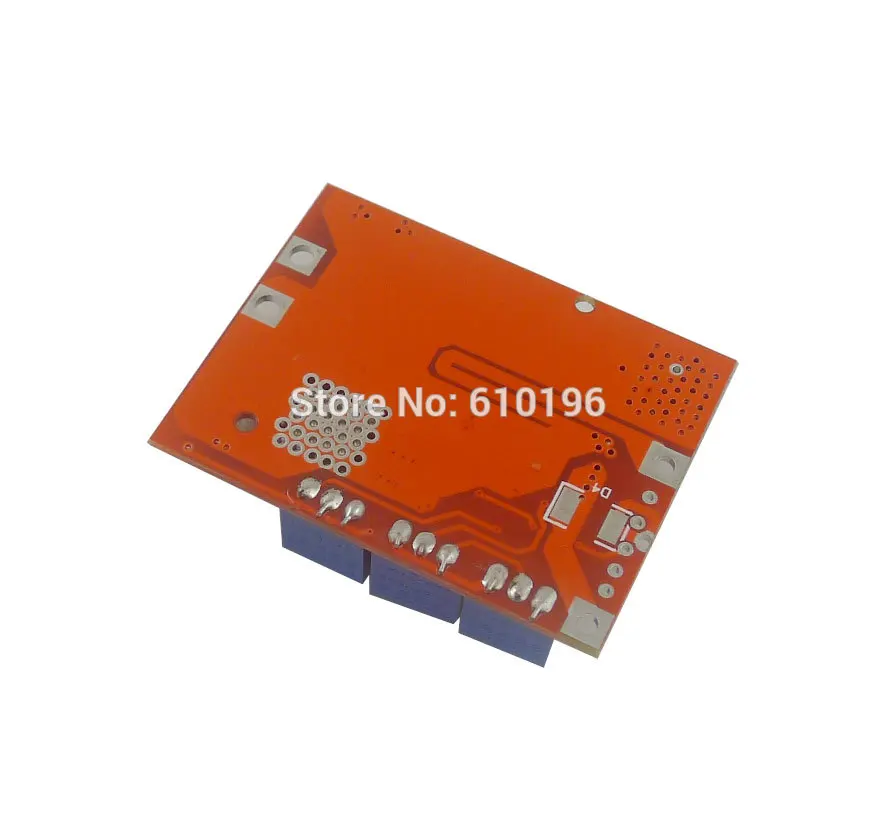

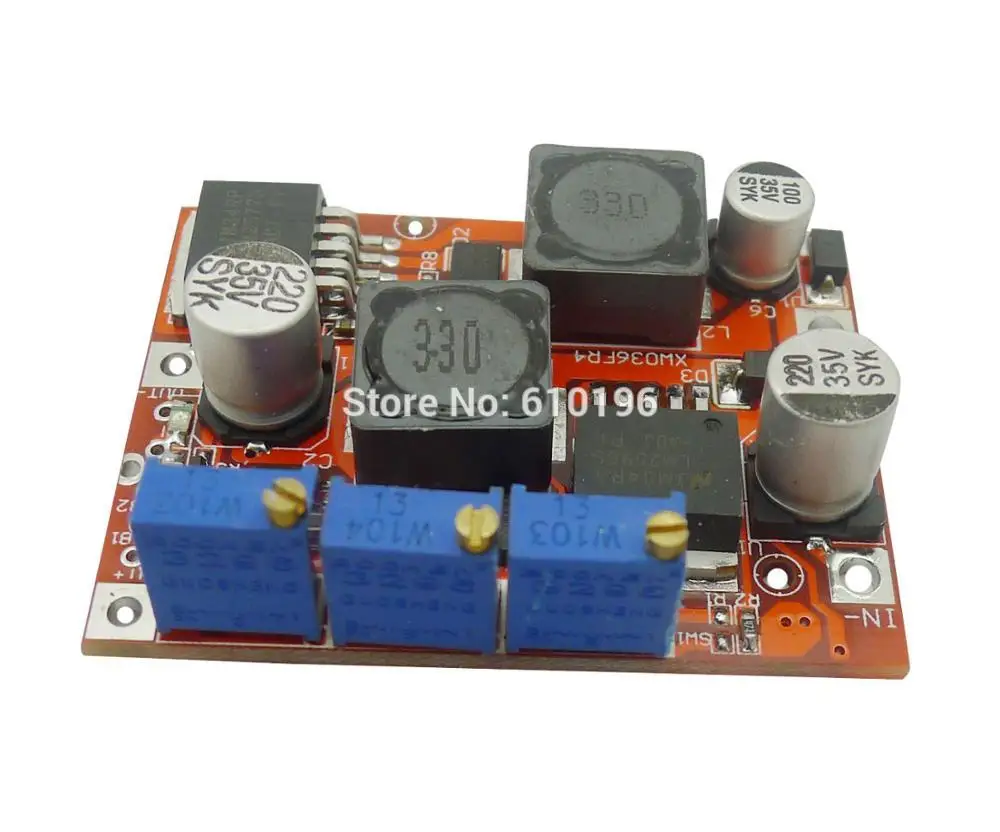

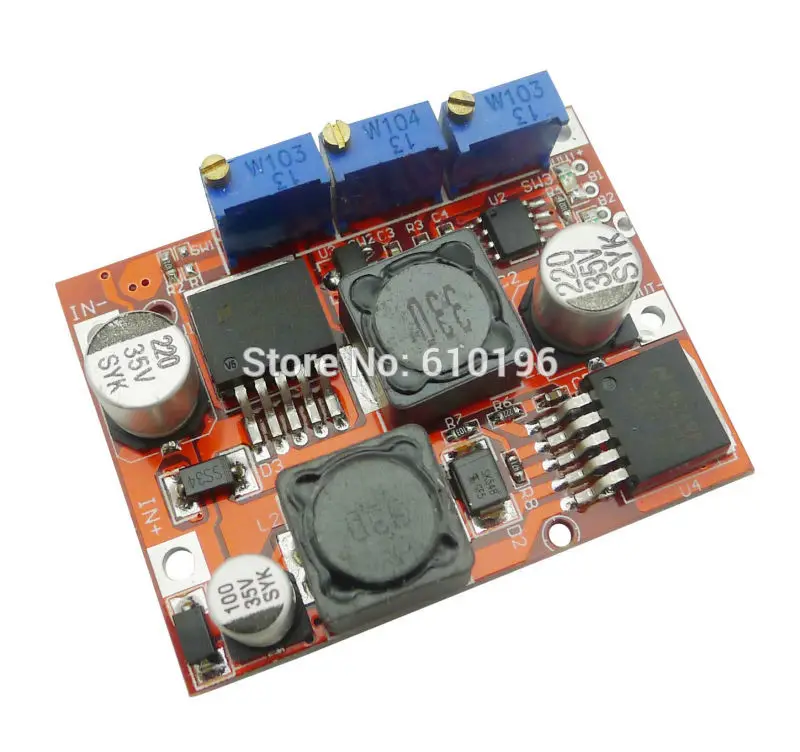

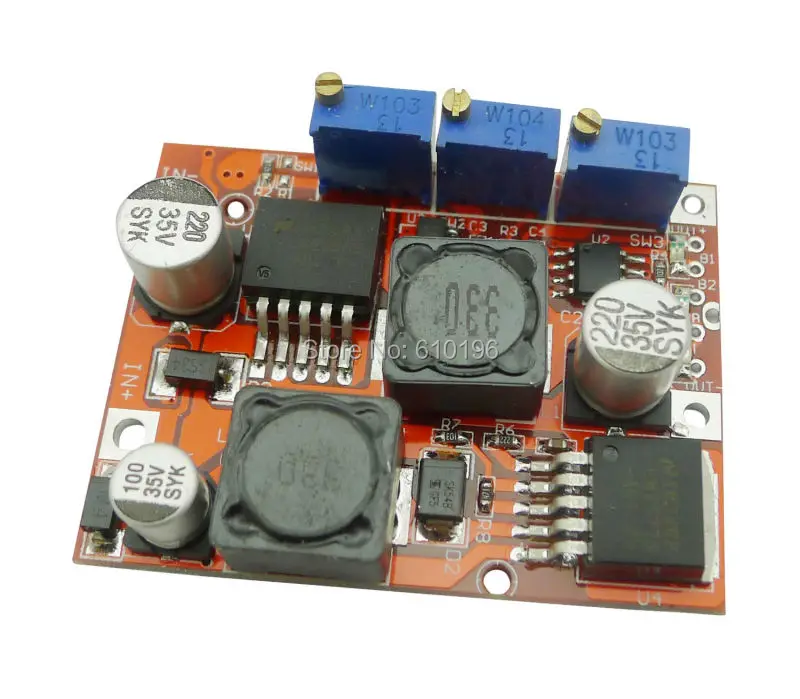

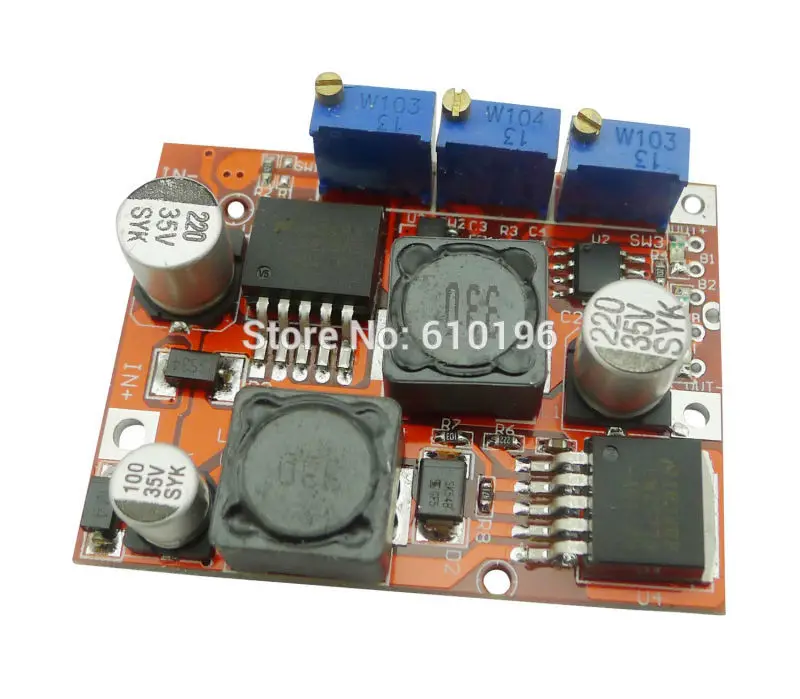

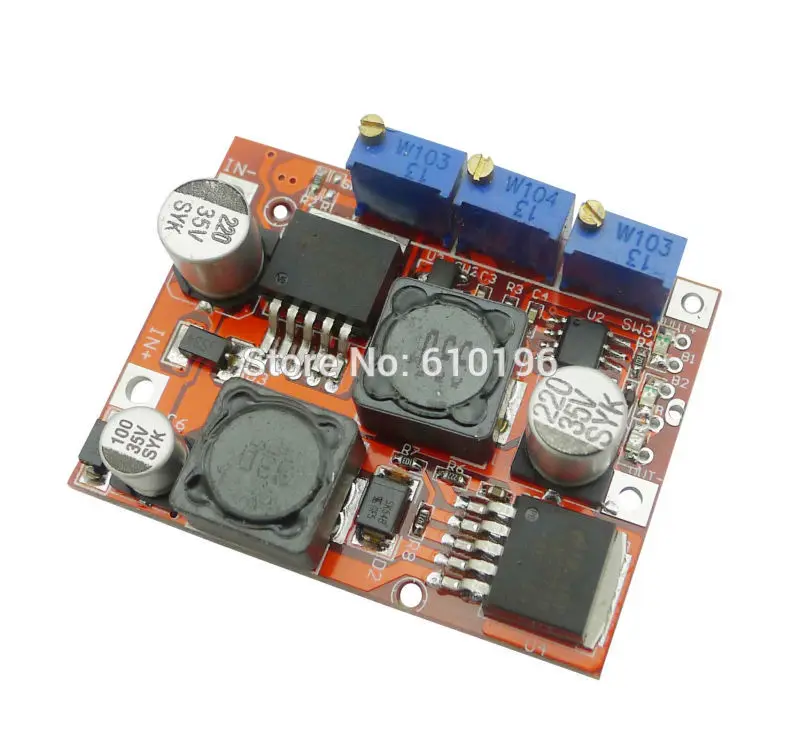

Понижающий модуль преобразователя Напряжения LM2577S LM2596S DC-DC

Модуль преобразователя Напряжения LM2577S LM2596S DC-DC Step Up Down Boost Buck

Особенность:

DC-DC Регулируемый понижающий модуль питания

Входное напряжение: 4-35 в

Выходное напряжение: непрерывно регулируемое (1,25-25 в)

Выходной ток: макс. 3A (мощность более 15 Вт, пожалуйста, установите радиатор)

Диапазон постоянного тока: 0-3A (регулируется)

Выходная мощность: 15 Вт при естественном охлаждении

Повышение температуры при полной нагрузке: 45 град C

Рабочая температура: Промышленный класс (от-40 град C до + 85 град C )(когда температура окружающей среды превышает 40 град C, пожалуйста, уменьшите мощность или добавьте один радиатор)

Размер (Д х Ш х В): прибл. 1,95x1,6x0,51 дюйма/5x4x1,3 см

Светильник индикатор:

Индикатор постоянного тока (светодиодный

Индикатор зарядки (светло-красный)

Полностью заряженный (голубой)

Области применения:

Драйвер постоянного тока для светодиодов высокой мощности

Зарядное устройство для литиевых аккумуляторов (включая ферроэлектрические),4 в, 6 в, 12 В, 14 В, 24 В, никель-кадмиевое, никель-металлогидридное зарядное устройство

Солнечные панели и ветрогенератор.

Использование аккумулятора:

Убедитесь в напряжении и токе аккумулятора, который необходимо заряжать

Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение заряда

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и настройте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому значению зарядного тока

Ток заряда трансферной лампы по умолчанию в 0,1 раз превышает ток зарядки (значение постоянного тока)

Подключен к аккумулятору и попробуйте зарядку (для предыдущих 5 шагов модуль входной терминал подключен к источнику питания, выходная нагрузка не подключена к аккумуляторам)

Использование светодисветодиодный драйвера постоянного тока:

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, которым нужно управлять

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет около 3 в

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и настройте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода

Зарядка Включите светильник текущего значения по умолчанию в 0,1 раза больше зарядного тока. (Если вам нужна Регулировка тока, поверните регулировку потенциометра)

Регулировка потенциометра постоянного напряжения для достижения выходного напряжения

Последний шаг, подключен к аккумулятору, попробуйте зарядку, достаточно

Посылка

1ХМодуль преобразователя Напряжения LM2577S LM2596S DC-DC Step Up Down Boost Buck Безопасно упакован в пузырчатый пакет.
