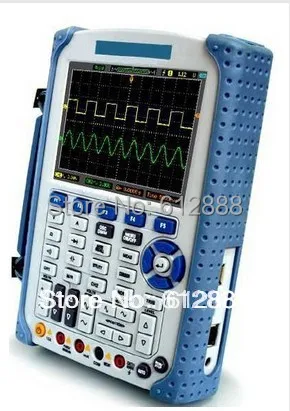

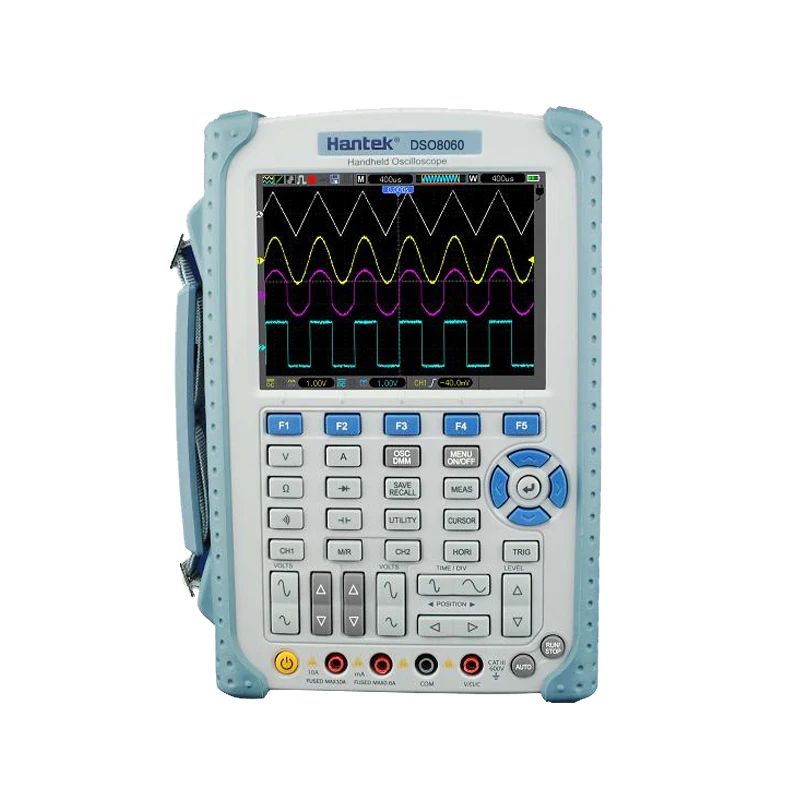

Новый Hantek DSO8060 60M Гц 5-в-1 портативный осциллограф DMM

Общее введение:

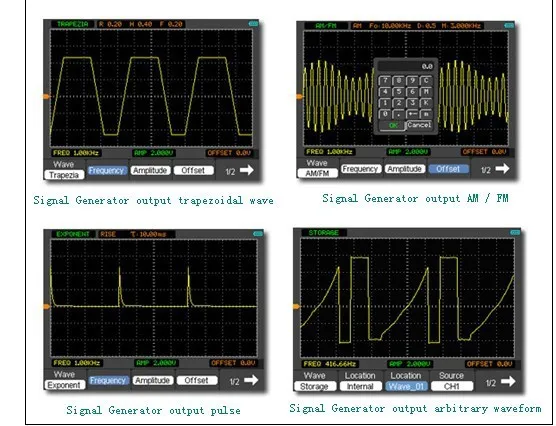

Hantek DSO8060-двухканальный цифровой осциллограф с установленным мультиметром и источником сигнала. Полоса пропускания 60 МГц. Частота дискретизации в реальном времени составляет 250MSA/s. Частотный диапазон 1-25 МГц. Режим мультиметра позволяет пользователю измерять ток и напряжение переменного/постоянного тока, сопротивление, емкость, непрерывность и тестовые диоды.

Этот портативный цифровой осциллограф идеально подходит для производственных испытаний, полевой службы, исследований, проектирования, обучения и обучения с использованием аналоговых тестов и устранения проблем.

Особенности:

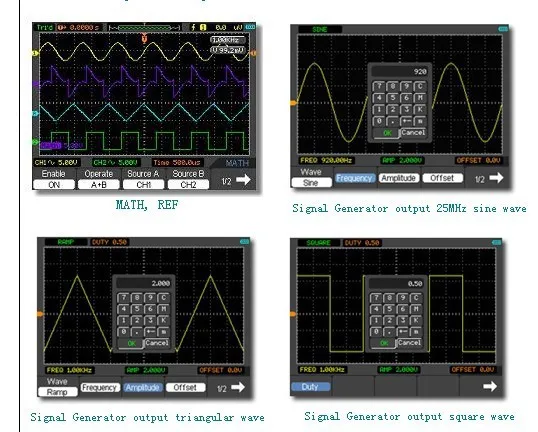

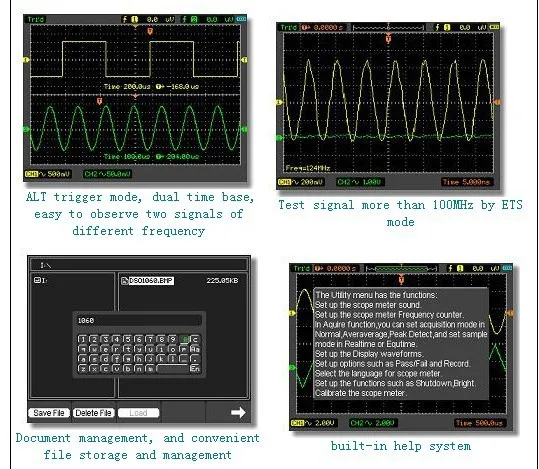

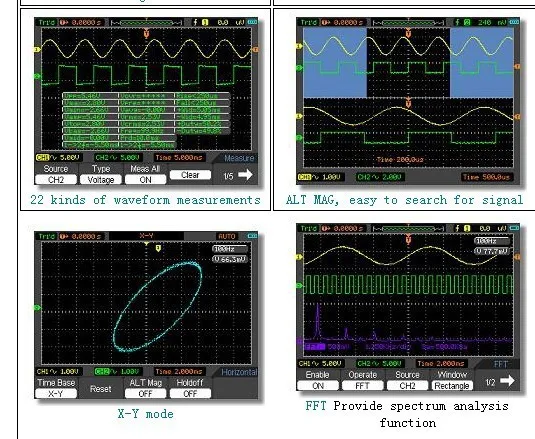

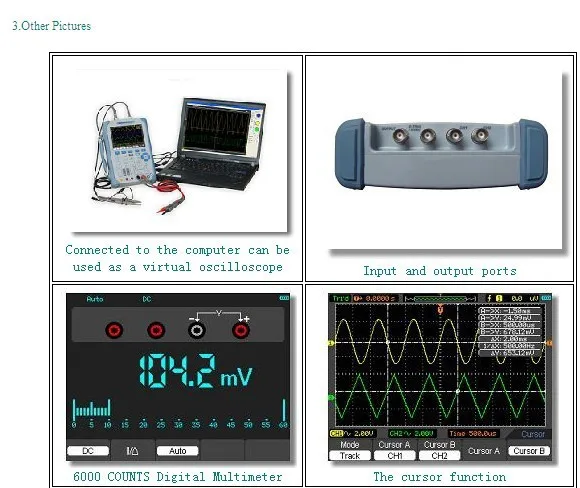

Большой 5,7 "TFT цветной ЖК-дисплей дисплей с подсветкой. USB хост/устройство 2,0 полноскоростной интерфейс со съемной поддержкой диска. RS-232/LAN опционально. Легко управлять с ПК или на дальнем расстоянии. Полоса пропускания 60 МГц Функции высокоточного цифрового мультиметра (6000 отсчетов). Напряжение переменного/постоянного тока Ток переменного/постоянного тока Сопротивление Емкость Непрерывность Диодный тест Высокая частота обновления. Высокая частота образцов в реальном времени 250MSa/s, 50GSa/s эквивалентная частота образцов. Математика: FFT , + , - , * , / ,X-Y. Функция пропуска/сбоя. 22 автоматических измерения. Режим триггера Multiform, 2 отдельных временных базы в режиме триггера ALT. Легко увидеть 2 сигнала с различными частотами. 1000 записей формы волны. Установленная батарея: 6 часов работы. Сохранение сигналов. Jpg/.bmp формат, MS excel/word файлы. Второй экземпляр дизайна LabviewVBVC. Программное обеспечение Совместимо с: Windows NT, Windows 2000, Windows XP ,VISTA

Характеристики:

Вертикальный Каналы 2. Полоса пропускания, МГц 60 Время подъема, ns 5,8 Входная чувствительность От 10 мВ/див до 5 В/Див Входное сопротивление Сопротивление 1 м Емкость 15 пФ Входное соединение AC, DC и GND Вертикальное разрешение 8 бит Максимальный вход 300 В (пик постоянного тока + переменного тока) Горизонтальный Частота выборки в реальном времени 250MSa/s Эквивалентная частота выборки 50GSa/S Диапазон временных рамок 5ns/div ~ 1000s/div Глубина памяти 32k на одноканальном, 16k на двухканальном Точность временной базы ± 50ppm Триггер Источник CH1, CH2 Режим Края, видео, ширина импульса, альтернатива Режим X-Y Вход оси X Канал 1 Входной сигнал оси Y Канал 2 Фазовый сдвиг Макс. 3 градусов Курсоры и измерения Измерение напряжения Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot Измерение времени Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл Измерение задержки Время задержки от ch1 rising edge до ch2 rising edge, время задержки от ch1 falling edge до ch2 falling edge Измерение курсоров Режимы ручного, трекового, автоматического измерения Режим мультиметра Максимальное разрешение 6000 отсчетов Режимы тестирования Ac/DC напряжение, AC/DC ток, сопротивление, емкость, диодный тест, непрерывность Максимальное входное напряжение Переменный ток: 600 В, постоянный ток: 800 в Максимальный входной ток AC: 10A, DC: 10A Входное сопротивление 10 МОм Режим источника сигнала Частота волны DC ~ 25 МГц Часы DAC 2K ~ 200 МГц Регулируемый Разрешение частоты 0.1% Количество каналов 1CH сигнал на выходе Глубина волны 4KSa Вертикальное разрешение 12 Стабильность частоты <30ppm Диапазон формы волны ± 3,5 V Макс. Выходное сопротивление 50 Ом Выходной ток 50мА Ipeak = 50мА Система BW 25 м Гармонические искажения -50dBc(1 кГц), -40dBc(10 кГц) Измерьте канал Frequncy Частотный диапазон DC ~ 60 МГц Входной диапазон 400mVpp ~ 18Vpp Режим соединения Постоянный ток Точность измерения частоты ± Погрешность во времени ± 1 Количество Входное сопротивление

> 100 кОм

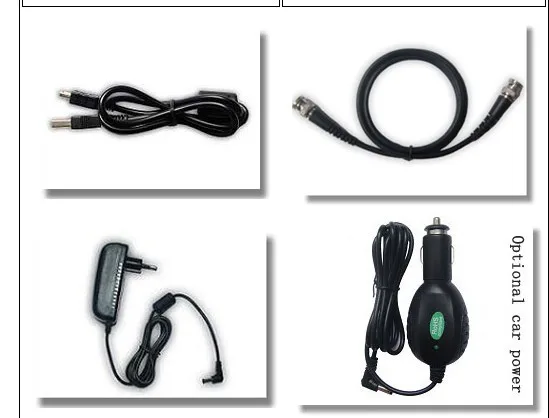

Общая информация Процесс сигнала формы волны CH1 +/- CH2, CH1xCH2, CH1/CH2, FFT, Invert Хранение 15 сигналов и установок Дисплей На тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Тип 5,7 дюймов с светодиодный Подсветка Дисплей Разрешение дисплея 240 (вертикальные) x 320 (горизонтальные) точки USB USB хост/устройство 2,0 полная скорость поддерживается Опционально RS232, LAN Источник питания AC 100V ~ 240V, 50Hz ~ 60Hz; DC вход: 8.5VDC, 1500mA, аккумулятор (установлен) 6 часов (литий-ионный аккумулятор) Размеры 245x163x52 мм Вес 1,2 кг
