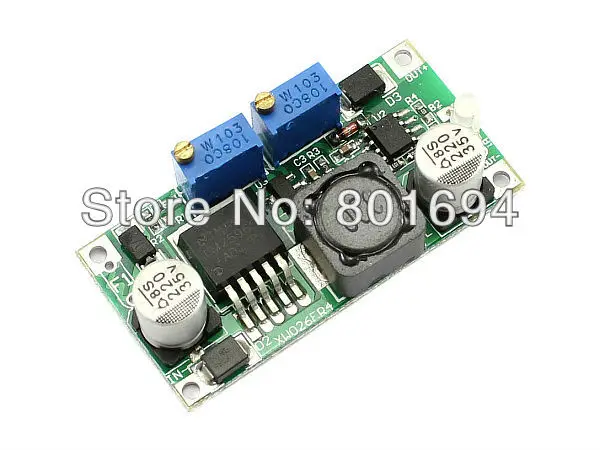

Новый DC-DC понижающий CC-CV Регулируемый преобразователь модуль питания 7-35 В до 1,25-30 в 3A 15 Вт LM2596S,
541,78₽
520,61₽ -5%
В наличии!
OK Buy - Надежность 95.5%
Более 405 подписчиков, дата открытия магазина 20.04.2010
- Положительные оценки: 96% (29)
- Соответствие описанию: 96%
- Отвечает на сообщения: 90%
- Скорость отправки: 100%
Последнее обновление: 30.09.2024
Применение:
Мощный светодиодный драйвер постоянного тока, зарядное устройство для литиевых батарей (включая
Ферроэлектрический)
4 В, 6 в, 12 В, 14 В, 24 В зарядное устройство, никель-кадмиевый, никель-металлогидридныйЗарядное устройство, солнечные панели и ветряные турбины.Особенности:
Неизолированный понижающий постоянный ток, Зарядка модуля постоянного напряжения (CC CV)Модуль Входное напряжение: 7-35 в Выходное напряжение: Плавная регулировка (1,25-30 в) Выходной ток: макс. 3 А. (при установке радиатора более 15 Вт.) Диапазон постоянного тока: 0-3 А (регулируется) Минимальная разница напряжения: 2 в Выходная мощность: Естественное охлаждение 15 Вт. КПД преобразования: до 90% (самый высокий 90%, выходное напряжение выше, вышеЭффективность) Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)(Температура окружающей среды превышает 40 градусов, более низкое энергопотребление или добавьте один радиатор) Повышение температуры при полной нагрузке: 45 °C Ток холостого хода: стандартный 10 мА (Переключение 12 В на 4,2 в) Регулировка нагрузки: ± 1% Регулировка напряжения: ± 0.5% Скорость динамического ответа: 5% нс Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки(Уменьшение) Индикатор: при зарядке красный, при полной зарядке зеленый. Защита от короткого замыкания на выходе: Да, постоянный ток(Значение постоянного тока текущих настроек) Защита от обратной полярности входа: Да. Режим подключения: сварной, плюс контакт можно припаять непосредственно к печатной плате для соответствияШтифт, радиатор, корпус. Размер: ультрамаленький размер 48 (Д) * 24 (Ш) * 11,4 (В) мм (без потенциометра)Использование заряда аккумулятора:
Убедитесь в напряжении и токе аккумулятора, который вам нужен для зарядки. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, какНапряжение заряда. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания, иОтрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемомуЗначение зарядного тока. Значение тока передачи заряда лампы по умолчанию составляет 0,1 от зарядного тока(Постоянное значение тока), Для регулировки тока лампы поверните регулировку потенциометра; Подключено к аккумулятору, попробуйте зарядить.(1, 2, 3, 4 шага для подключения входной и выходной нагрузки модуля питания не требуетсяБатареи.)
Использование драйвера постоянного тока светодиода:
Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, который вам нужен. Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение доМаксимальное рабочее напряжение светодиодный да. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания, иОтрегулируйте потенциометр тока, чтобы убедиться, что выходной ток Соответствует ожидасветодиодный дуРабочий ток. Присоедините светодиодный, проверьте.(1, 2, 3, 4 шага для подключения входной и выходной нагрузки модуля питания не требуетсяLED.)Посылка
1 понижающий модуль питания LM2596S
