Женская QFP48 LQFP48 STM32F10xC STM32L15xC тестовая розетка Yamaichi IC, адаптер для программирования, шаг 0,5 мм

Особенности

1. 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования

2. Внешний Кристалл может быть подключен через бортовое гнездо для системных часов

3. Бортовой 32,768 K кристаллический осциллятор

4. Два светодиодный индикатора для тестирования, которые подключены к контактам ввода/вывода через перемычки

5. Все контакты MCU доступны на Расширительных соединителях

* Штыревой разъём шаг: 2,54 мм (100mil)

Поддерживаемые устройства

STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка с совместимыми pinouts

1. Серия STM32F10xC (STM32F103CB, STM32F103C8 и т. д.)

2. Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)

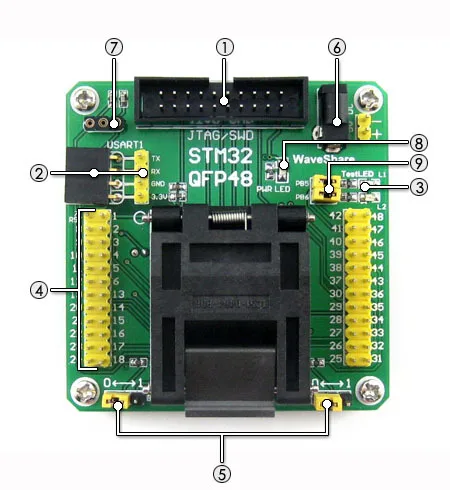

What's on Board

1. JTAG/SWD порт* Для программирования/отладки/тестирования* Совместим с ST-LINK/STX-RLINK/J-LINK/ULINK2

2. USART1 порт

* Поддерживает выход ISP и/или последовательного порта

3. Светодиодный индикатор для быстрого тестирования

4. Штырьковые разъемы, подключенные к MCU pins

 * Четко обозначены бортовыми отметками* Легко для тестирования и дальнейшего расширения

5. Конфигурация режима загрузки* Настройка BOOT0 и BOOT1 через джемперы

6. 5 в вход питания* Разъем постоянного тока или 2-штыревой разъём

7. Внешняя Хрустальная розетка* Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие

8. Мощность индикатор

9. Светодиодный джемперы

* Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования

* Откройте перемычки для отключения

10. 32,768 K кристалл (на нижней стороне)

* Для внутреннего RTC с калибровкой

11. 3,3 V Встроенный регулятор (на нижней стороне)

* AMS1117-3.3

Фото Контур и размеры

JTAG/SWD разъем макет

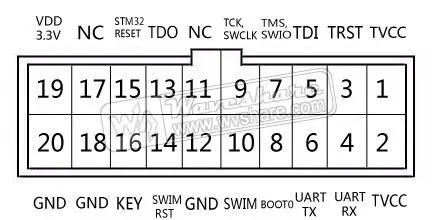

В STM32-QFP48 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.

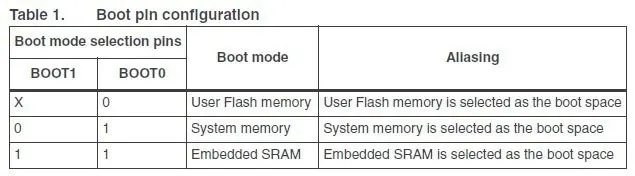

      Режим загрузки конфигурацииВ зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.

Посылка содержит 1. STM32-QFP48 × 1 шт.

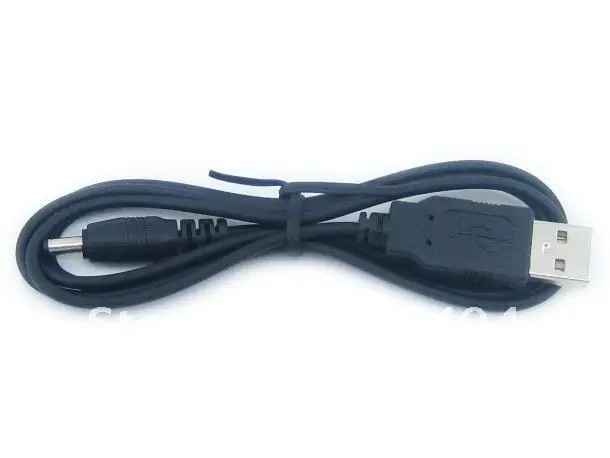

2. USB кабель для источника питания × 1
