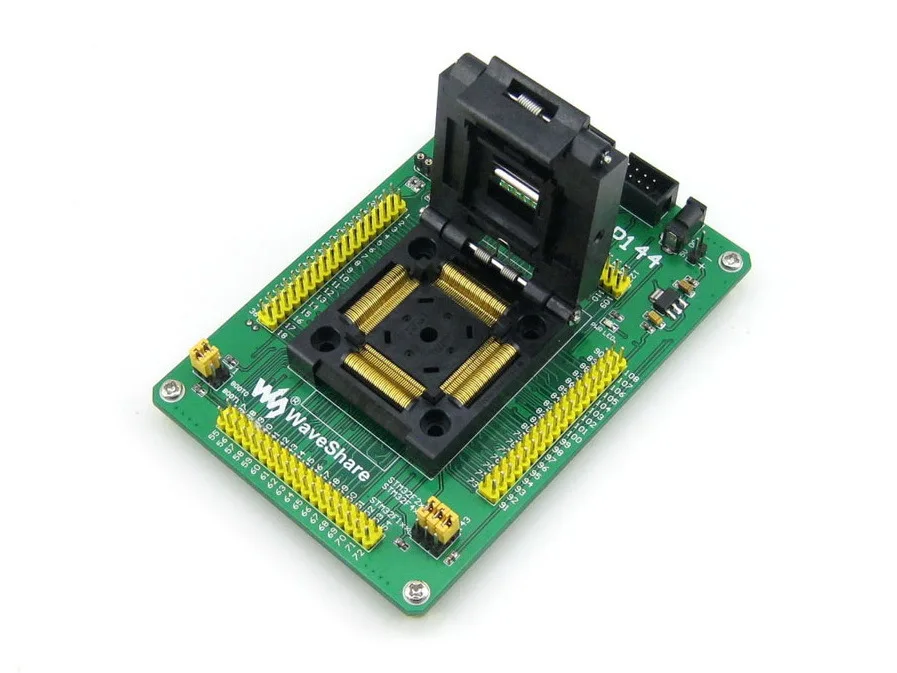

QFP144 lq144 fp144 STM32F10xZ STM32L1xxZ STM32F2xxZ STM32F4xxZ Yamaichi IC тестовый адаптер с шагом 0,5 мм
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 02.05.2022
1 Отзывов
2 Заказов

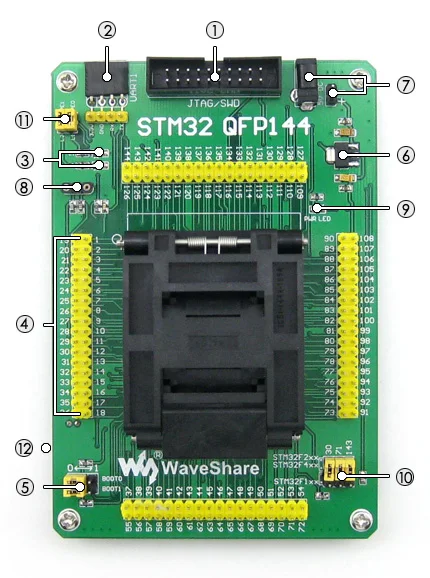

STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка с совместимыми pinouts:
STM32F10xZ серии (STM32F103ZE, STM32F100ZC и т. Д.) STM32L1xxZ серии (STM32L151ZC, STM32L151ZD и т. Д.) Серия STM32F2xxZ (STM32F207ZG, STM32F215ZG и т. Д.) STM32F4xxZ серии (STM32F407ZG, STM32F415ZG и т. Д.)Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.

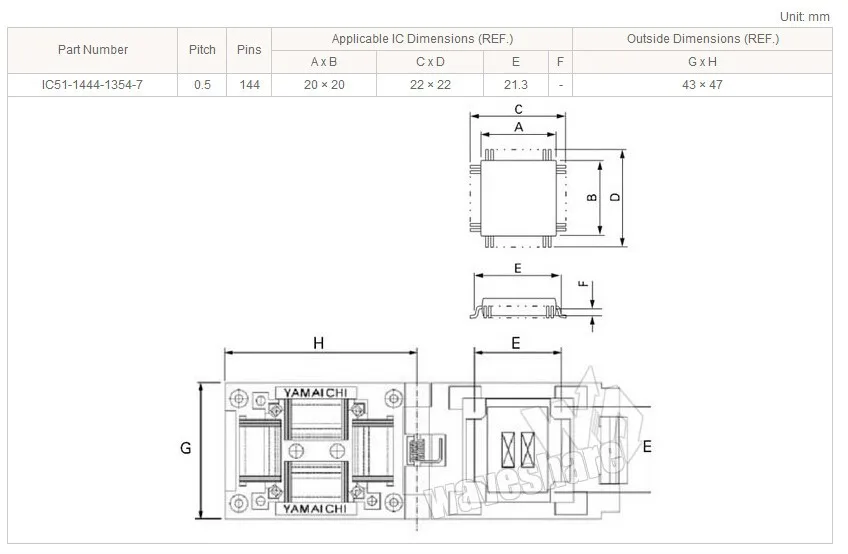

Контур и размеры

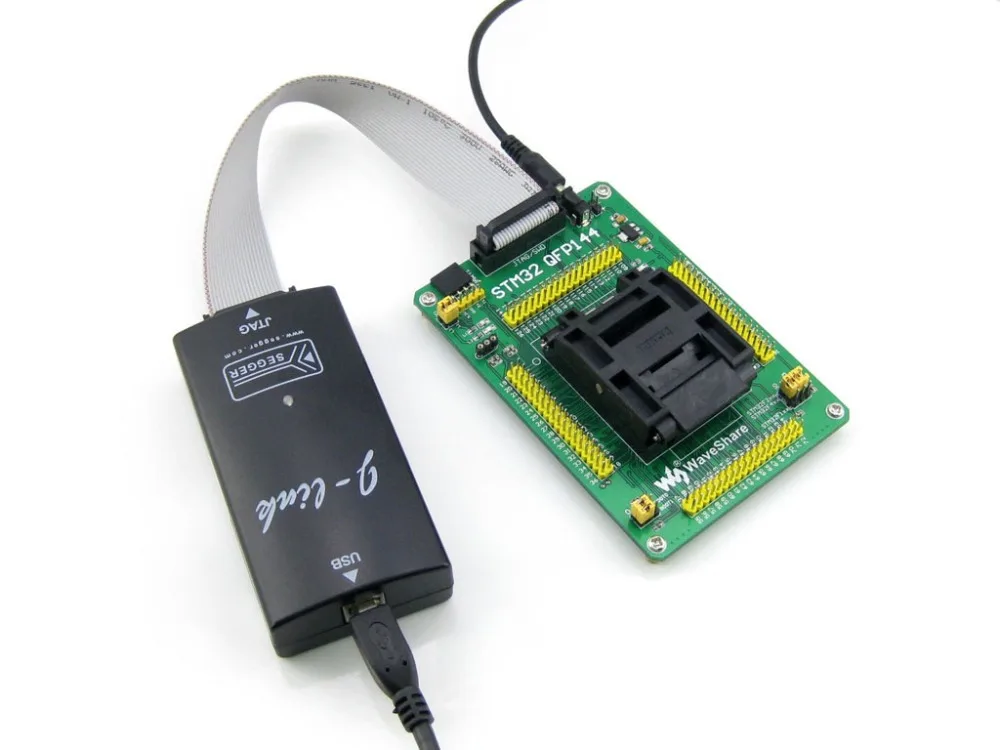

В STM32-QFP144 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.

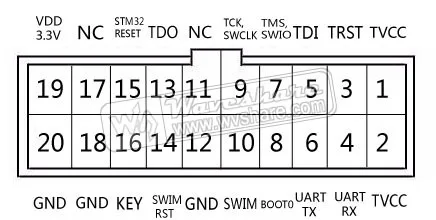

Рисунок 1).JTAG/SWD разъем макет

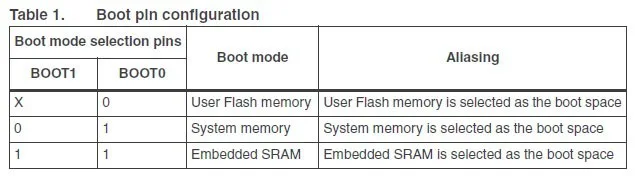

В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
