STM8-QFP64-0.5, адаптер программатора с простой платой, особенно для микроконтроллера STM8 в посылка вке QFP64 (шаг 0,5 мм)
5 643,60₽
6 163,31₽ -10%
В наличии!
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 24.09.2024

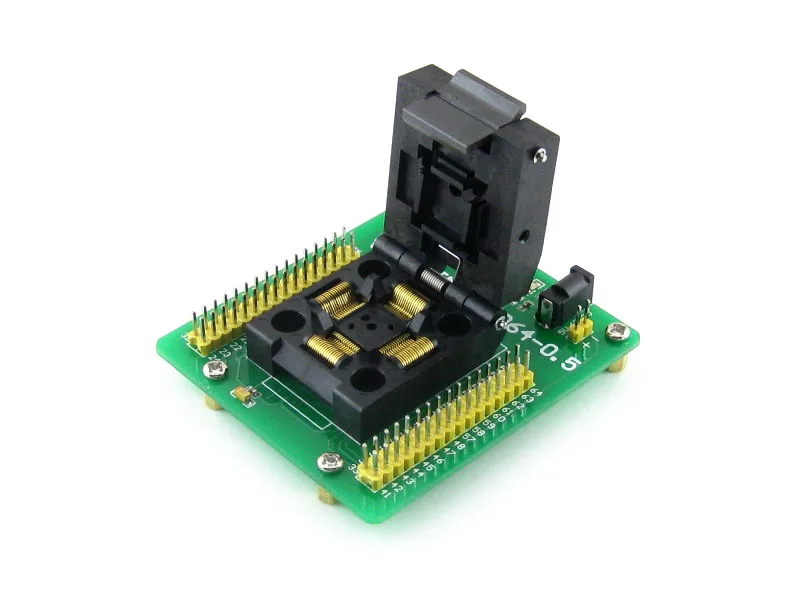

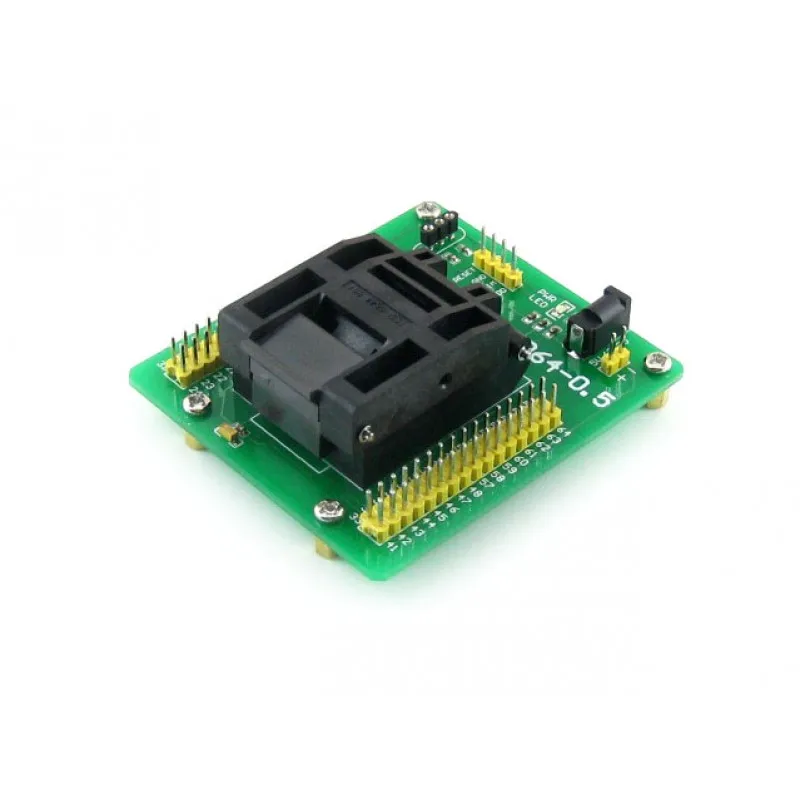

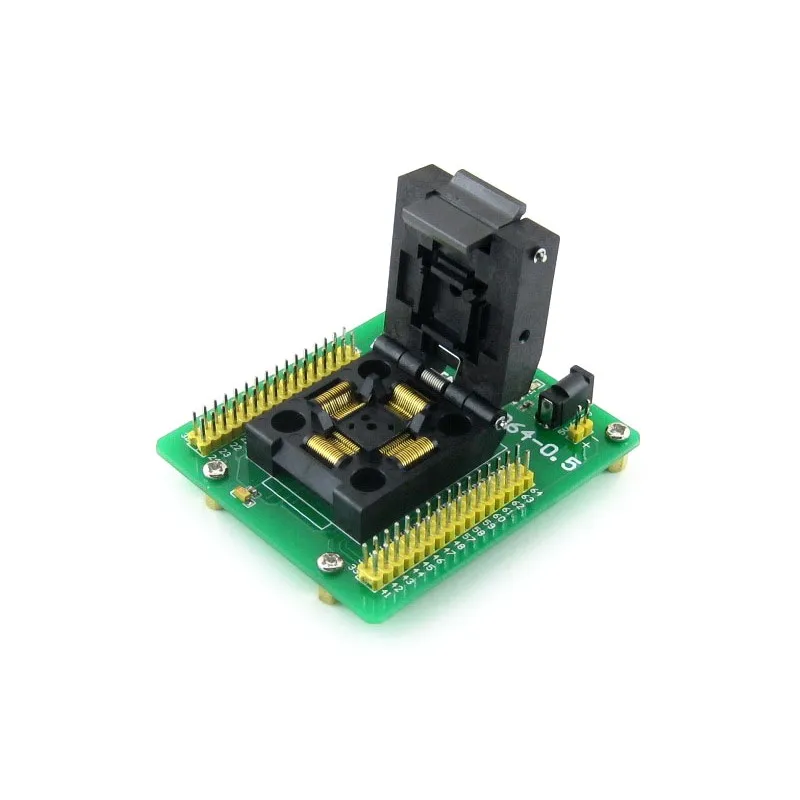

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально для STM8 микроконтроллер в QFP64 (0,5 мм шаг) посылка
Особенности
4-контактный плавать Порты и разъёмы для программирования или тестирования
Внешний Кристалл может быть подключен через бортовое гнездо
Все контакты MCU доступны на разъемах расширения
Поддерживаемые устройства
STM8 микроконтроллер в QFP64 (0,5 мм шаг) посылка с совместимыми pinouts
STM8S207RxTx / STM8S208RxTx STM8Ax51x9T / STM8Ax52x9T / STM8Ax61x9T / STM8Ax62x9T Фото
Внешний Кристалл гнездо
Вставьте Кристалл в отверстия с двух сторон, независимо от среднего отверстия

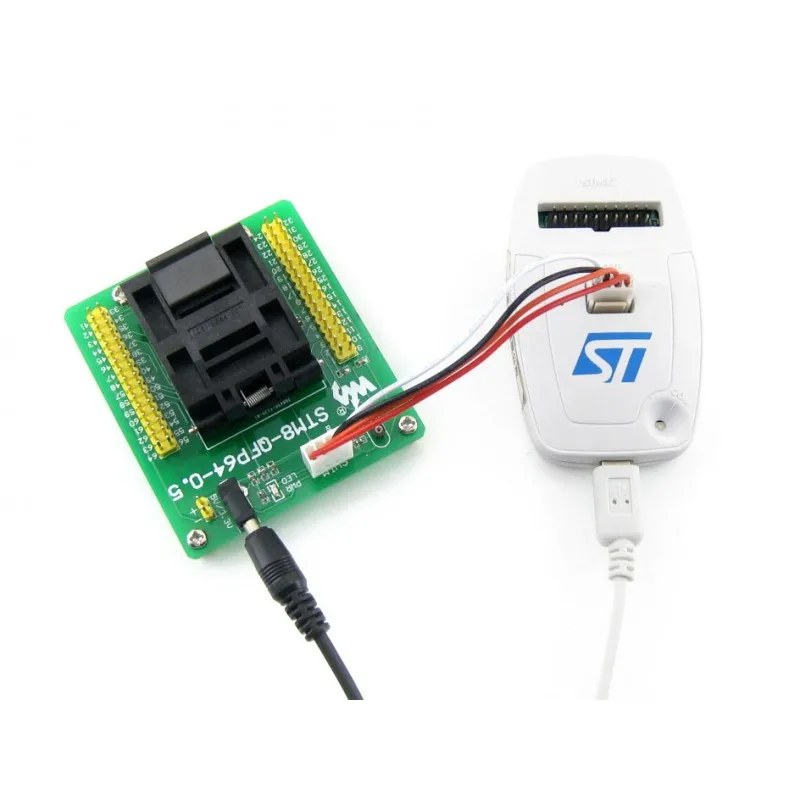

Плавать порт
Для программирования/отладки/тестирования
Совместим с ST-LINK, ST-LINK/V2 и т. Д.

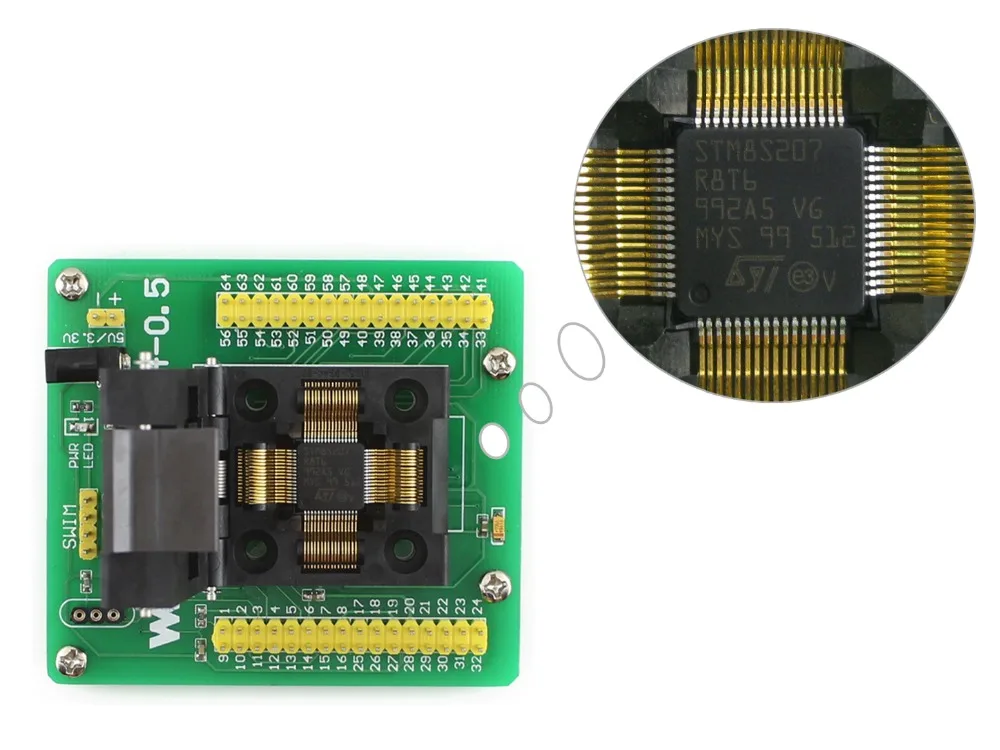

Штырьковые разъемы, подключенные к MCU pins
Четко обозначены бортовыми отметками
Легкий для тестирования и дальнейшего расширения
Мощность индикатор
Мощность вход
DC5V/3,3 V
Контур и размеры
Единица измерения: мм
Номер изделия:
Шаг
Контакты
Применимые размеры ИС (см.)
Внешние размеры (см.)
A x B
C x D
E
F
G x H
IC51-0644-807
0,5
64 ГБ
10,0x10,0
12,0x12,0
11,3
-
32,0x35,0
Плавать Порты и разъёмы заголовок
STM8-QFP64-0.5 имеет плавающие заголовки для подключения программиста. Наконечники заголовка показаны на рис. 1 ниже.
Просмотров
Рисунок 1).Плавать заголовок
Развития ресурсы:Схема и т. д. Вики:Www.wav eshare.com/wiki/STM8-QFP64-0.5
Посылка содержаниеВес:0,081 кг
STM8-QFP64-0.5 × 1 шт.
Кабель питания USB × 1
