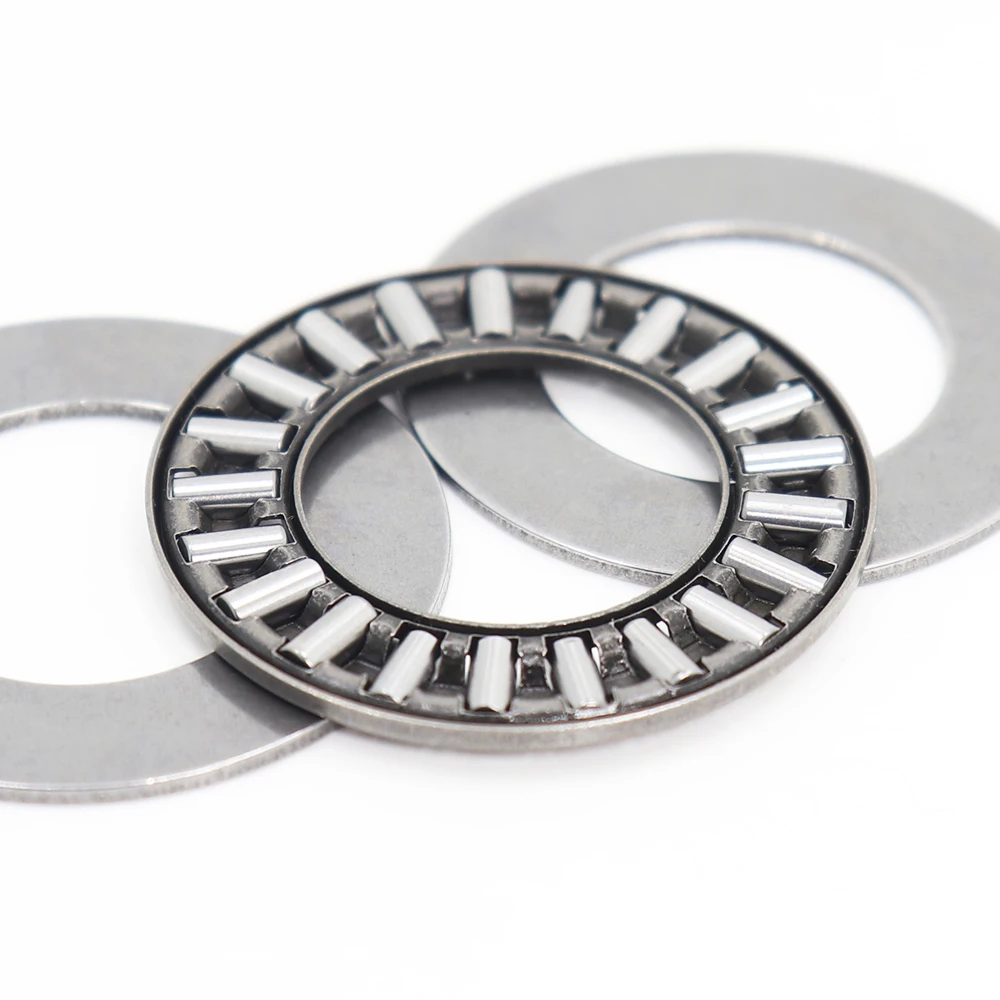

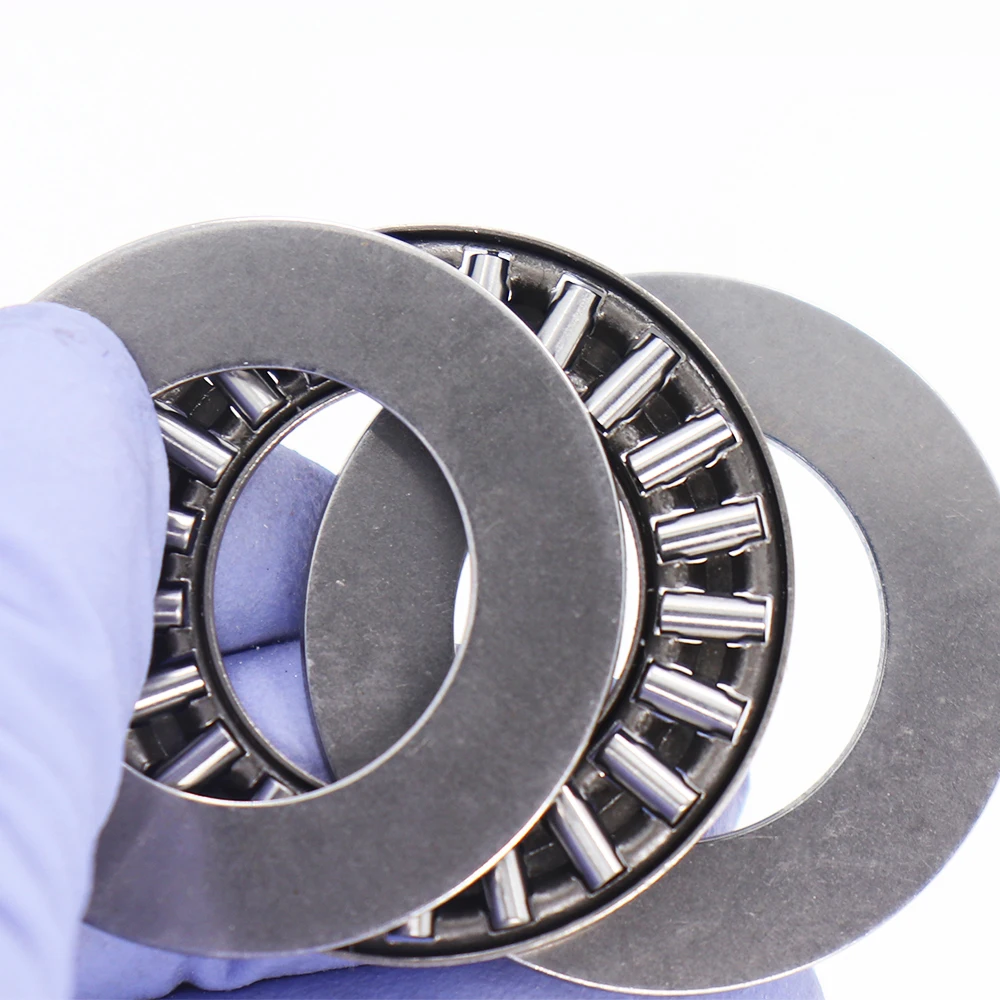

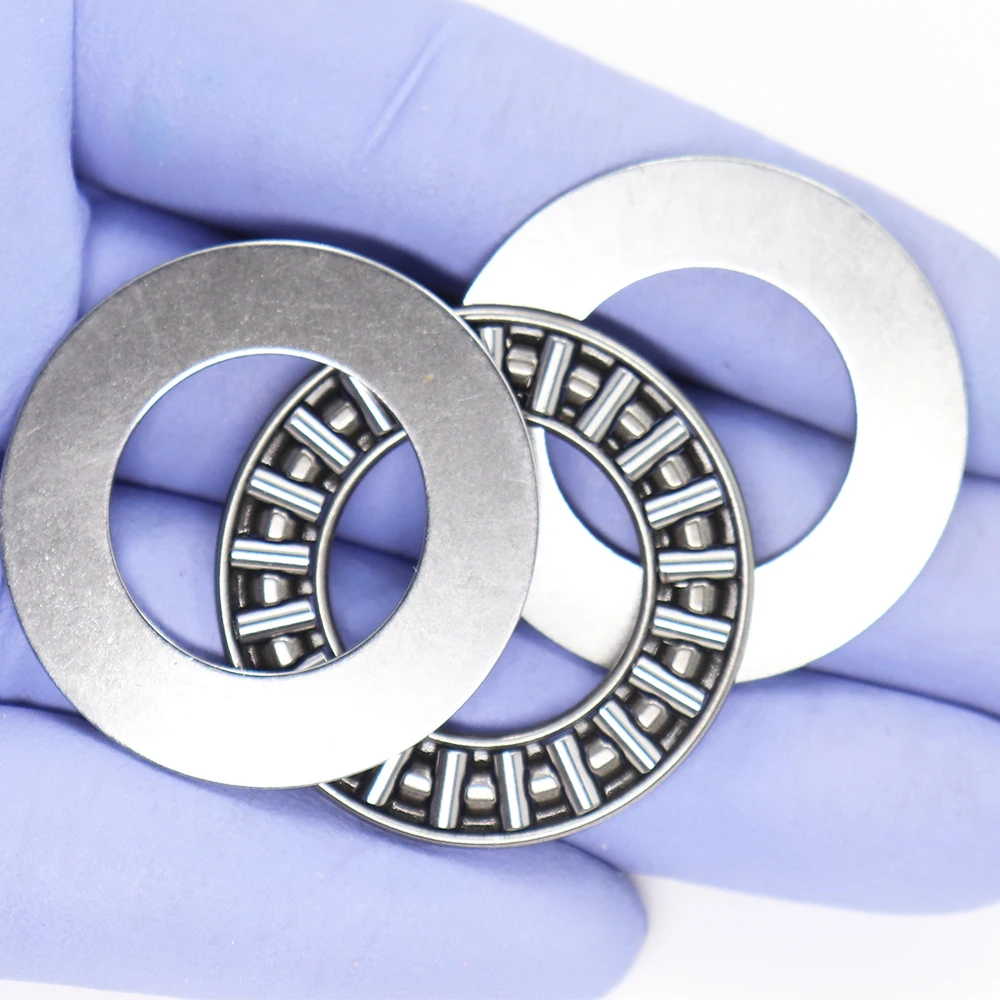

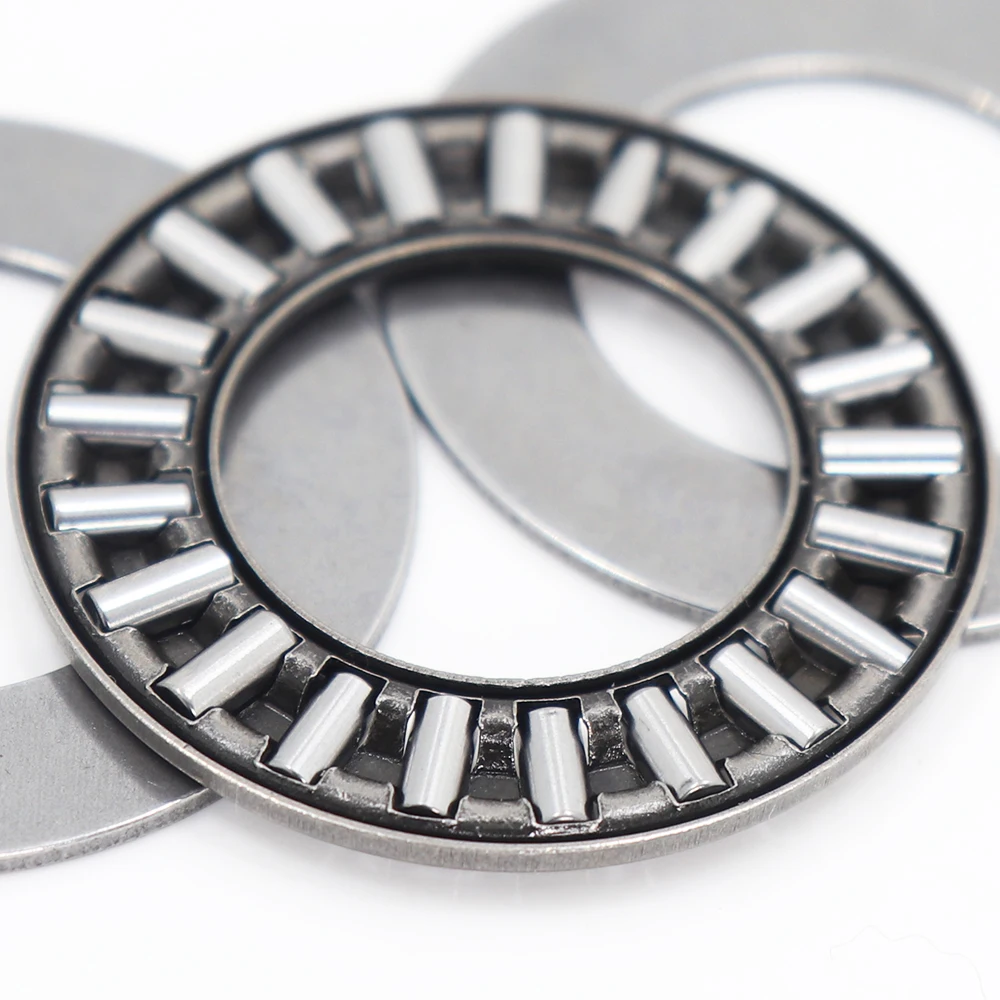

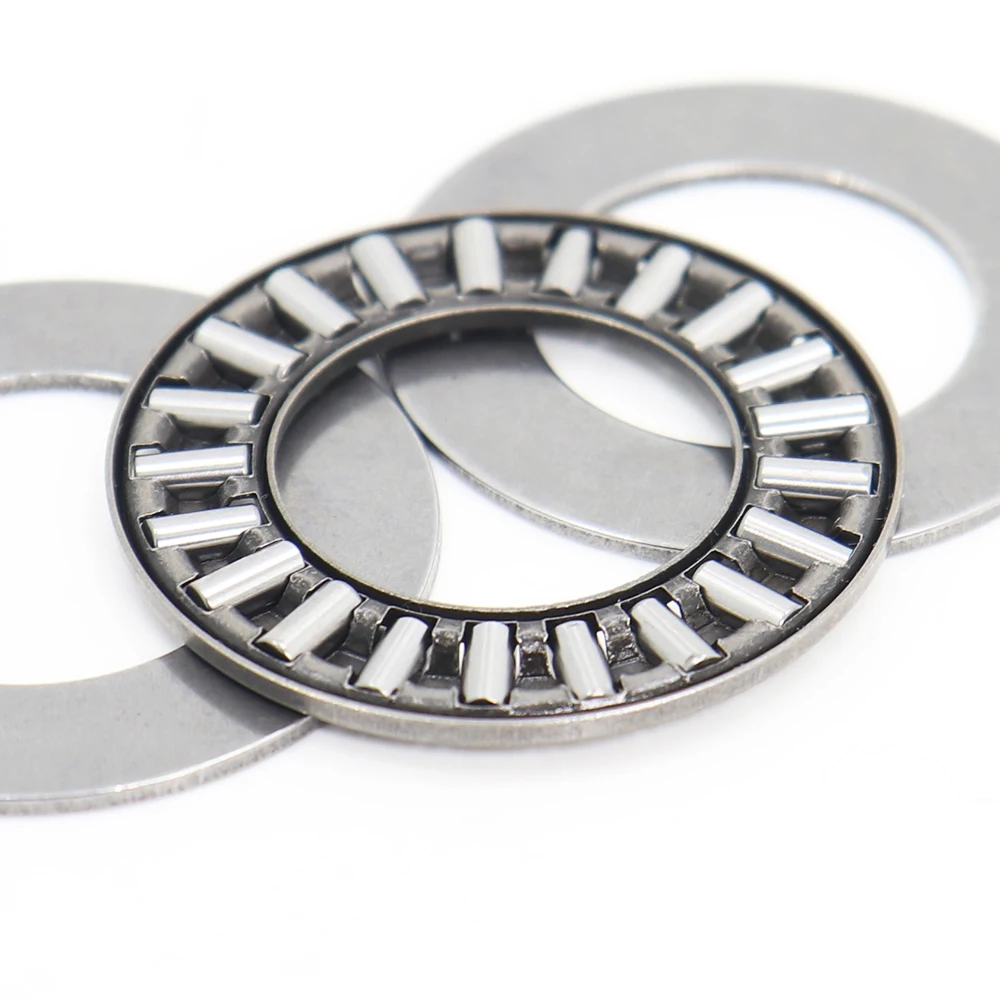

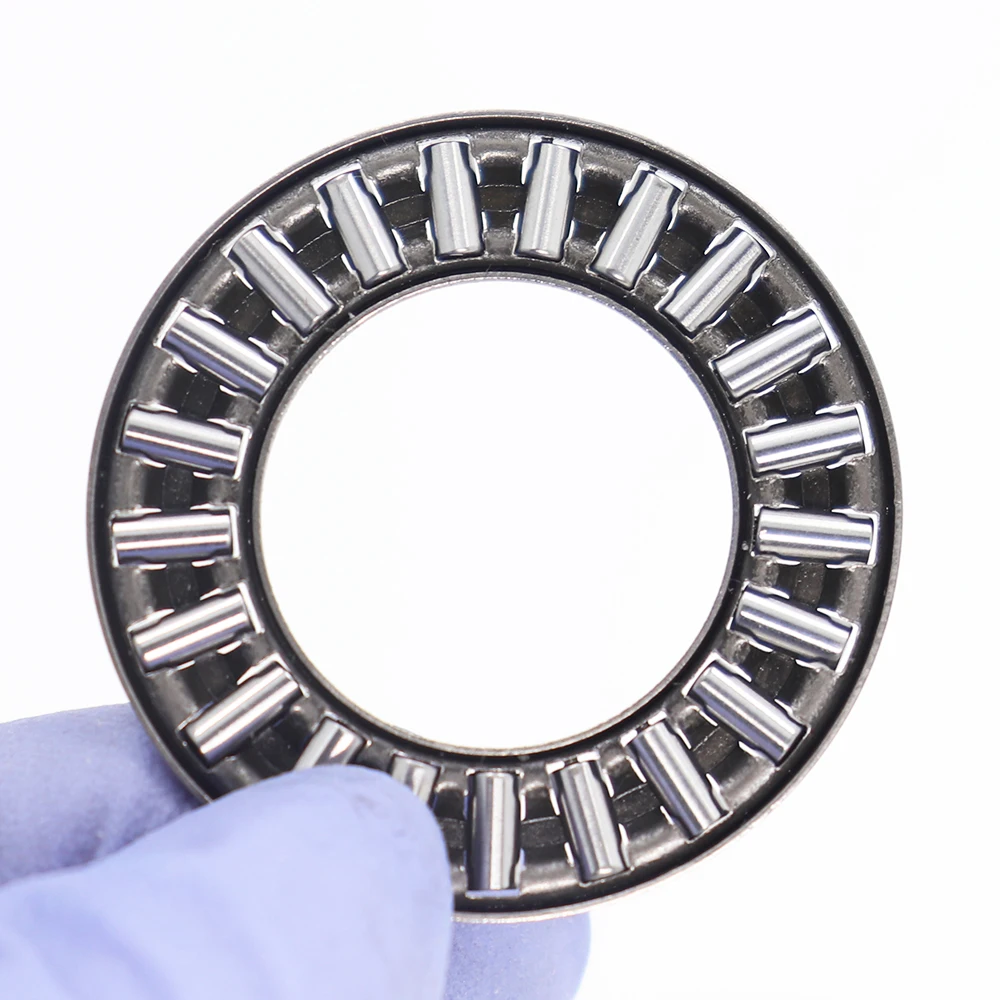

AXK1730 + 2AS Упорный игольчатый роликовый подшипник с двумя шайбами AS1730 17*30*4 мм (10 шт.) Подшипники AXK1103 889103 NTB1730

Структура и введение

Упорный игольчатый ролик и клетка в сборе

Обзор: упорный игольчатый ролик и клетка в сборе дополняют игольчатые ролики небольшого диаметра, расположены в спицеобразной конфигурации. Игольчатые ролики равномерно разнесены с помощью клетки, ее веб-секция отделяет ролики и обеспечивает руководство, чтобы держать их отслеживать на орбитальной дорожке. Цель этих агрегатов состоит в том, чтобы передавать тяговую нагрузку между двумя относительно вращающимися предметами, при этом значительно уменьшая трение.

Упорный игольчатый валик и клетки также могут быть унифицированы с липированными шайбами, чтобы служить в качестве поверхностей беговой дорожки для игольчатых роликов. Шайбы можно поставить отдельно или механически унифицировать к упорному игольчатому ролику и клеточным сборкам для удобства в обращении. Диапазон каталогов: 5-240 мм (0,1969-9,4488 дюйма). Рынки: автомобильные Автоматические и ручные коробки передач, автомобильные аксессуары (компрессоры, рулевые шестерни и т. Д.) сельскохозяйственное и строительное оборудование. Особенности: односторонняя конструкция с защитой от шумов, функции блокировки с защитой от вращения и улучшения потока смазки.

Преимущества: высокая скорость работы и гибкость приложений.

Нагрузки

Минимальная осевая нагрузка

Проскальзывание может возникнуть, если приложенная осевая нагрузка слишком легкая, а рабочая скорость тяги игольчатого ролика и клетки в сборе высока-особенно если она сочетается с недостаточной смазкой. Для удовлетворительной работы к упорному игольчатому катку и клетке должна быть приложена определенная минимальная нагрузка, которая может быть рассчитана от: Fa min = C0a/2200 (кН)

Где: C0a = статическая нагрузка (кН) Fa min = минимальная осевая нагрузка (кН)

Смазка

Масло является предпочтительным смазочным веществом для тяговых игольчатых роликов и каркасных блоков, и большой поток масла абсолютно необходим для высоких скоростей или для умеренных скоростей, когда нагрузка относительно высока.

Специальный дизайн

Упорный игольчатый ролик и клетка в сборе и упорные шайбы изготавливаются в соответствии с особыми размерами и конфигурациями, а также из специальных материалов-когда количество позволяет экономичное производство.

Упорный игольчатый ролик и клетка в сборе особенно адаптируются к недорогой интегральной комбинации со специальным упорным шайбой. При учете использования таких специальных конструкций следует рассмотреть следующие страницы для оценки предложенных мероприятий.

Размеры

Упорный игольчатый роликовый подшипник серии AXK, структура набора упорного подшипника, содержащего две шайбы,

Товар: AXK1730 Упорный игольчатый подшипник; Размер: 17 мм x 30 мм x 2 мм,

Приложений
