Структура и представление
Упорный игольчатый ролик и клетка в сборе
Обзор: упорный игольчатый ролик и сборки клетки являются дополнением игольчатых роликов малого диаметра, расположенных в спицеобразной конфигурации. Игольчатые ролики одинаково расставляются с помощью клетки, ее Секция паутины отделяет ролики и обеспечивает руководство, чтобы держать их отслеживание на орбитальном пути. Цель этих конструкций заключается в передаче упорной нагрузки между двумя относительно вращающимися объектами при значительном уменьшении трения.
Упорный игольчатый ролик и сборные клетки также могут быть унифицированы с помощью упорных шайб, чтобы служить поверхностью raceway для игольчатых роликов. Шайбы могут поставляться отдельно или могут быть механически унитизированы к упорному игольчатому ролику и сборке клетки для удобства в обращении. Диапазон каталога: 5 мм-240 мм (0,1969 дюйма-9,4488 дюйма). Рынки: автомобильная автоматическая и ручная трансмиссия, автомобильные аксессуары (компрессоры, рулевые шестерни и т. Д.) сельскохозяйственная и строительная техника. Особенности: односторонние дурацкие функции сборки, функции блокировки против вращения и улучшения потока смазки.
Преимущества: высокоскоростная производительность и гибкость приложения.
Грузоподъемность
Минимальная осевая нагрузка
Проскальзывание может произойти, если прилагаемая осевая нагрузка слишком светильник Кая и рабочая скорость упорного игольчатого ролика и сборки клетки высока-особенно при недостаточной смазке. Для удовлетворительной работы к упорному игольчатому ролику и сборке клетки должна применяться определенная минимальная нагрузка, которая может быть рассчитана из: Fa min = C0a/2200 [KN]
Где: C0a = Номинальная статическая нагрузка [KN] Fa min = минимальная осевая нагрузка [KN]
Смазка
Масло является предпочтительной смазкой для упорного игольчатого ролика и сборки клетки, а обильный поток масла абсолютно необходим для высоких скоростей или для умеренных скоростей при относительно высокой нагрузке.
Особый дизайн
Упорный игольчатый ролик и сборки клетки и упорные шайбы изготавливаются до специальных размеров и конфигураций, а также из специальных материалов-когда количество позволяет экономно производить.
Упорный игольчатый ролик и клетка особенно адаптируются к недорогой интегральной комбинации со специальными упорными шайбами. При рассматривании использования таких специальных конструкций необходимо пересмотреть следующие страницы для оценки предлагаемых мероприятий.
Размеры

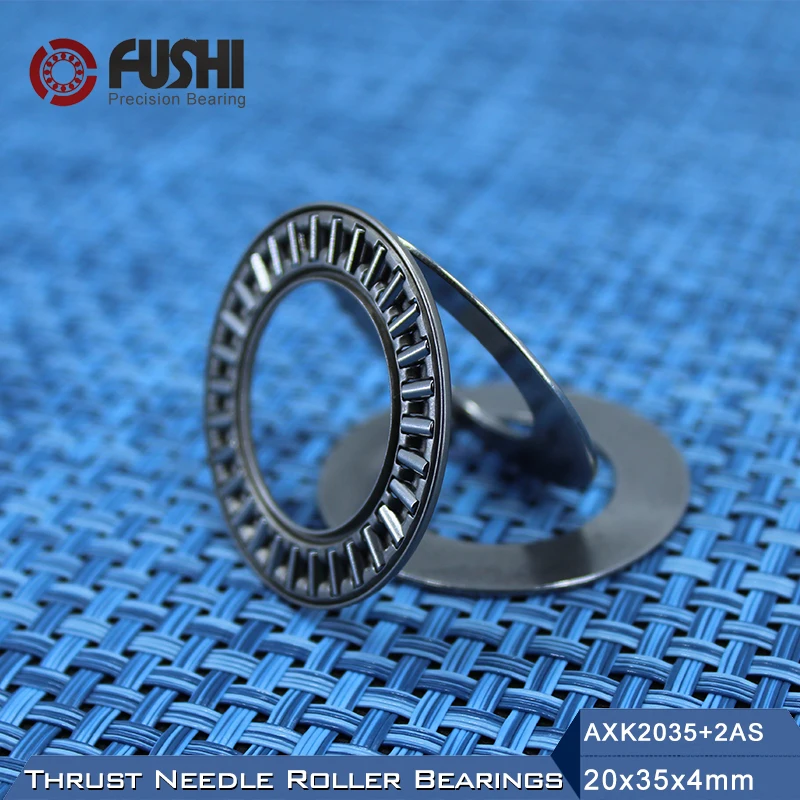

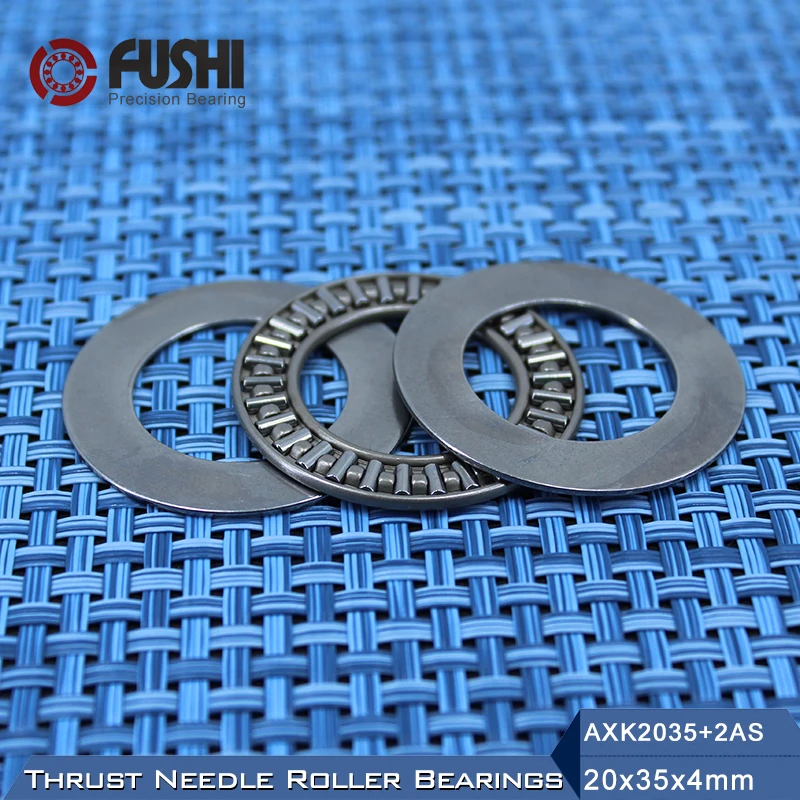

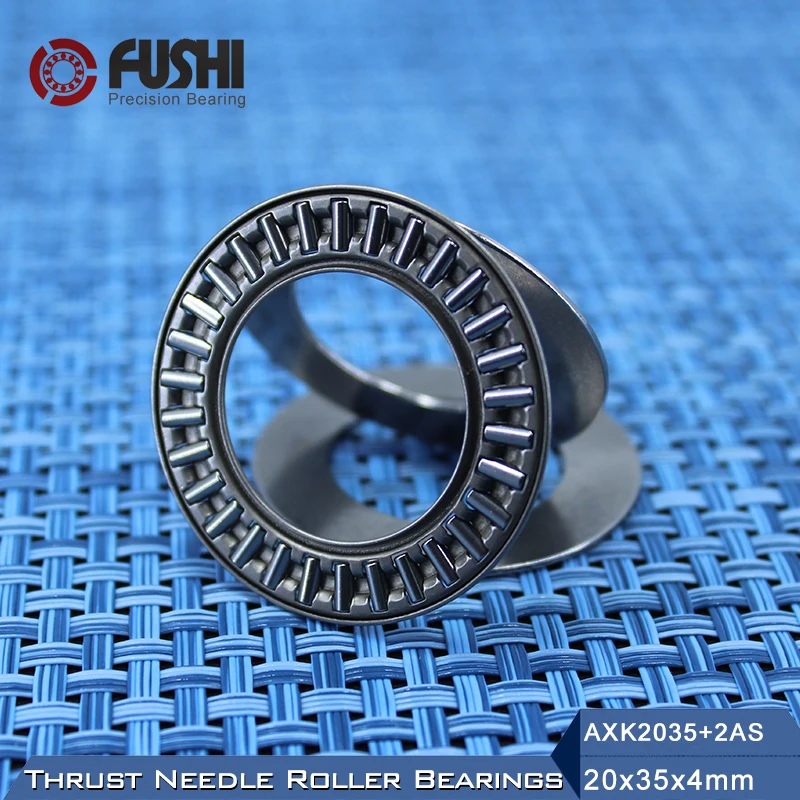

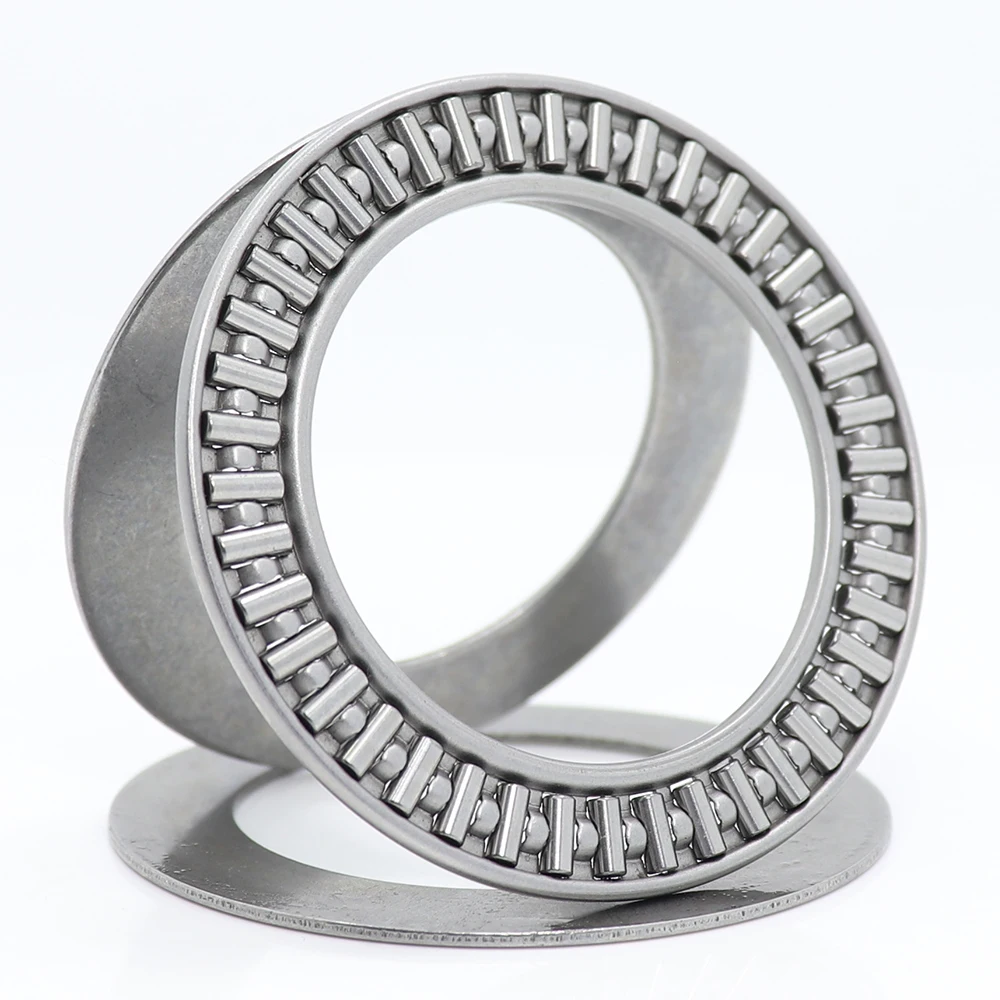

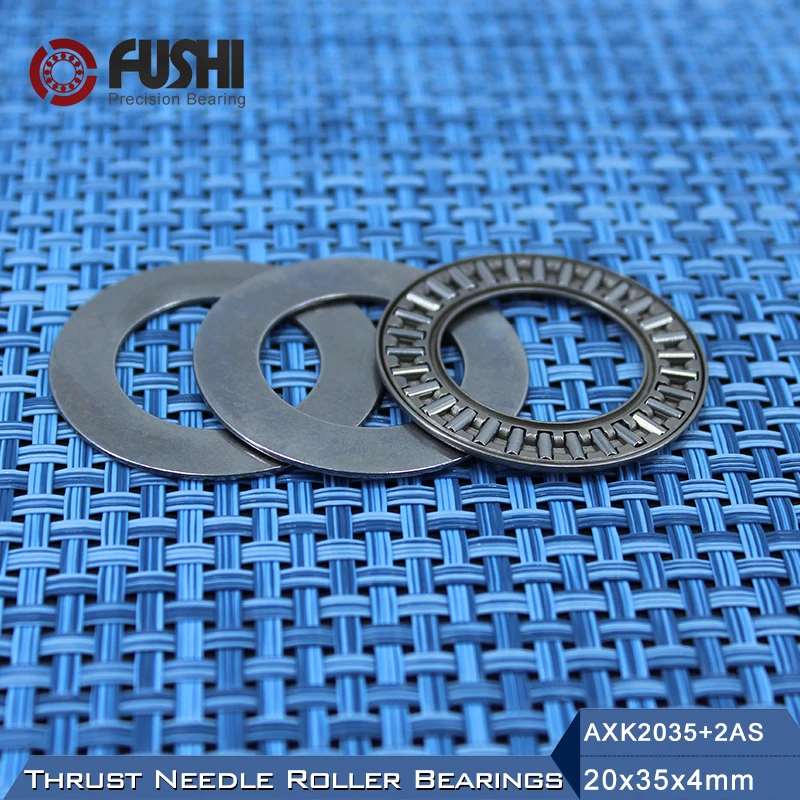

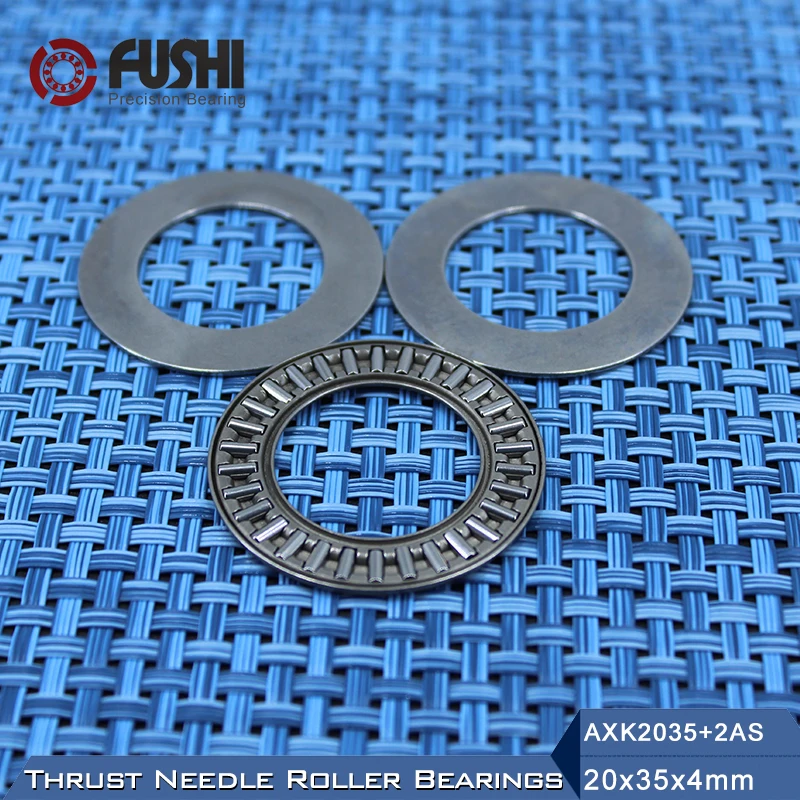

Упорный игольчатый роликоподшипник серия AXK, конструкция набора упорного подшипника, содержащего две шайбы,
Артикул: AXK2035Упорный игольчатый подшипник;Размер: 20 мм x 35 мм x 2 мм,
Артикул: AS2035Шайбы;Размер: 20Мм x 35МмX 1 мм,
Акк2035+ 2AS подшипник общая толщина 4 мм, размер: 20Мм x 35МмХ4 мм.
Приложения
