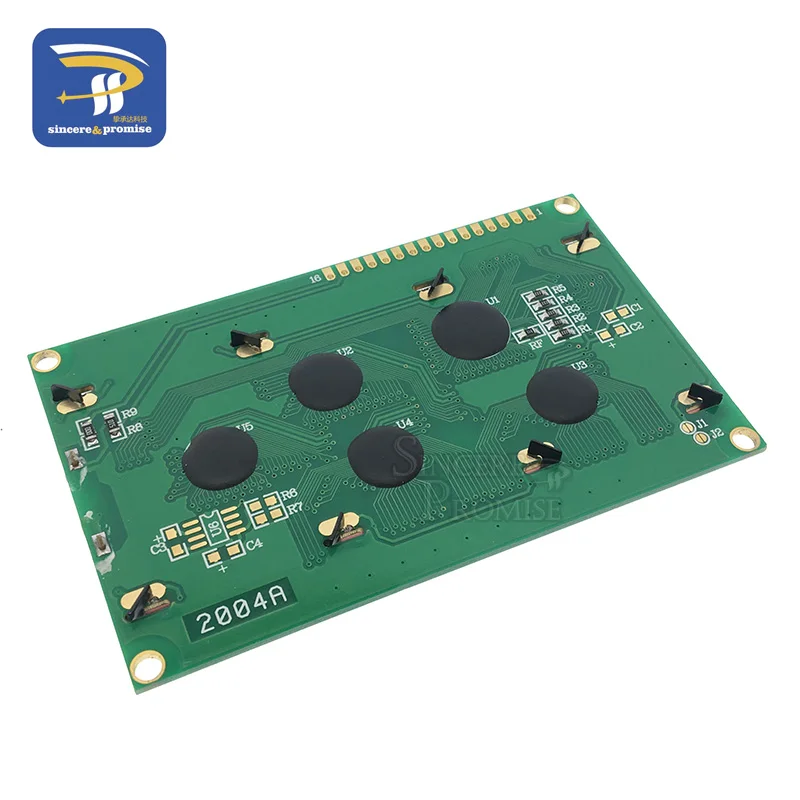

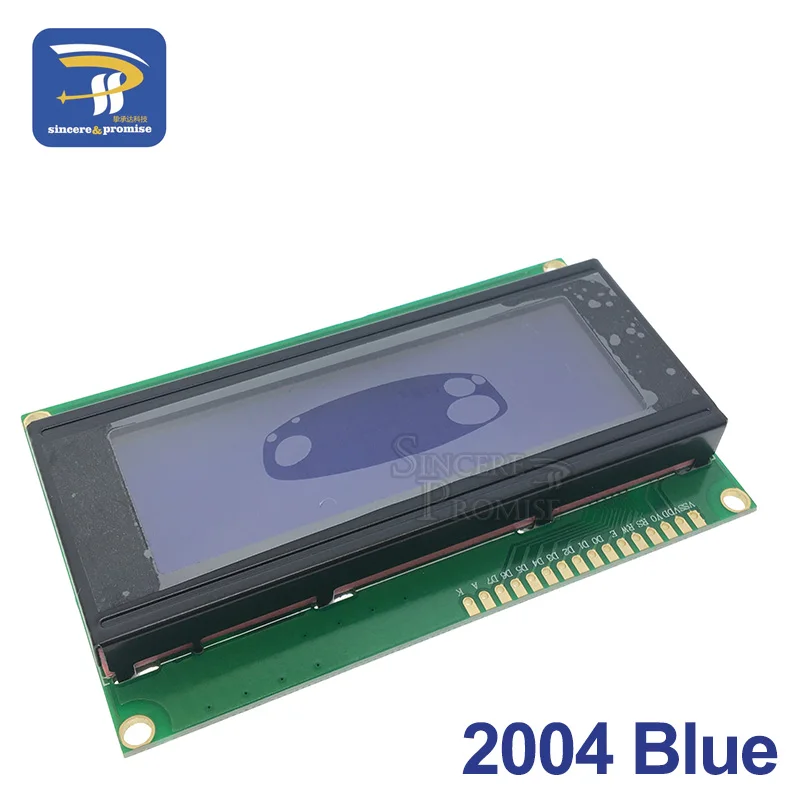

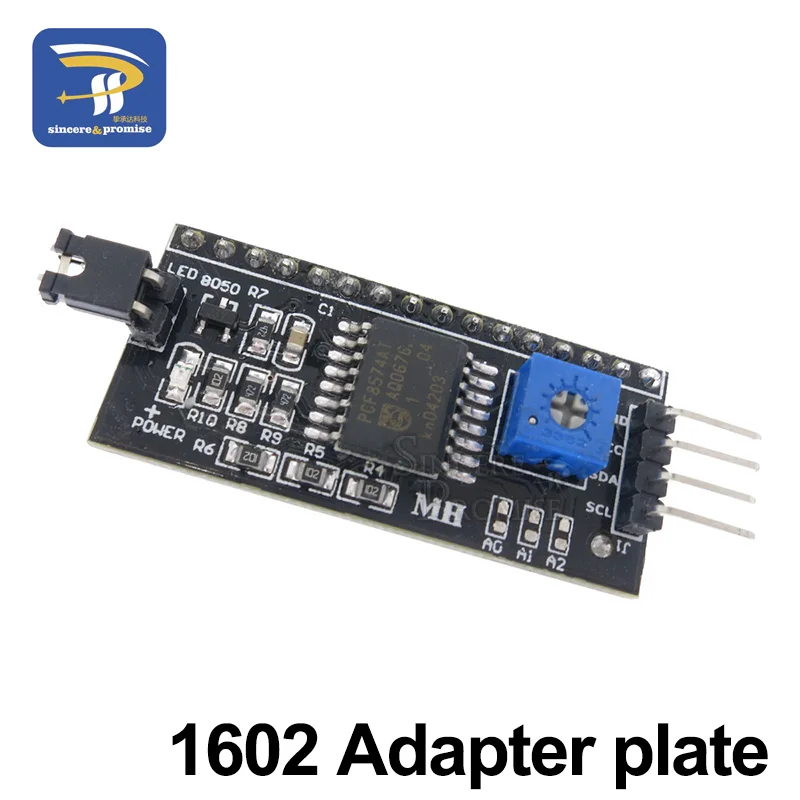

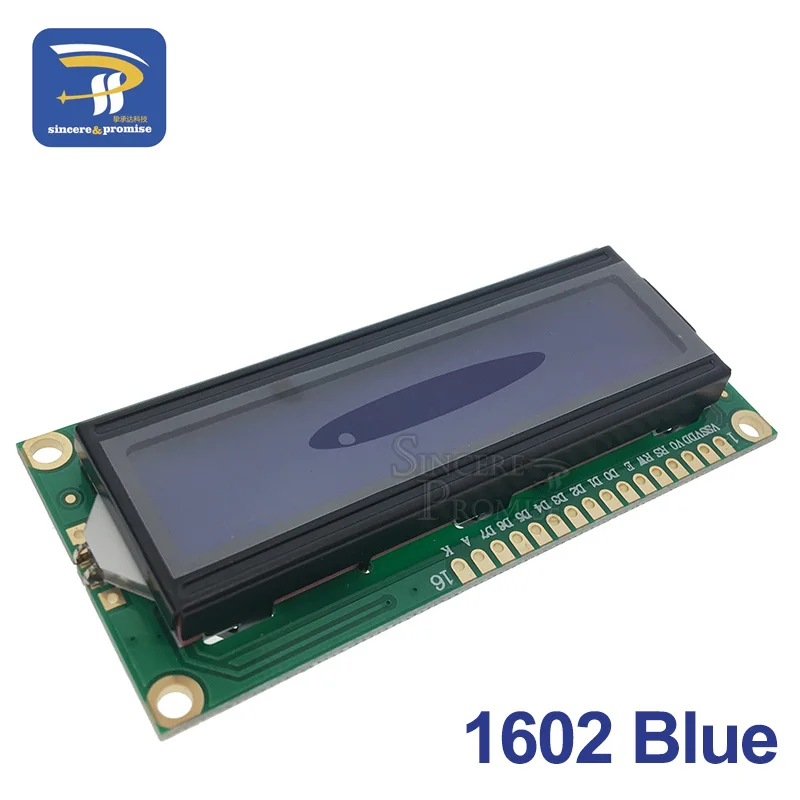

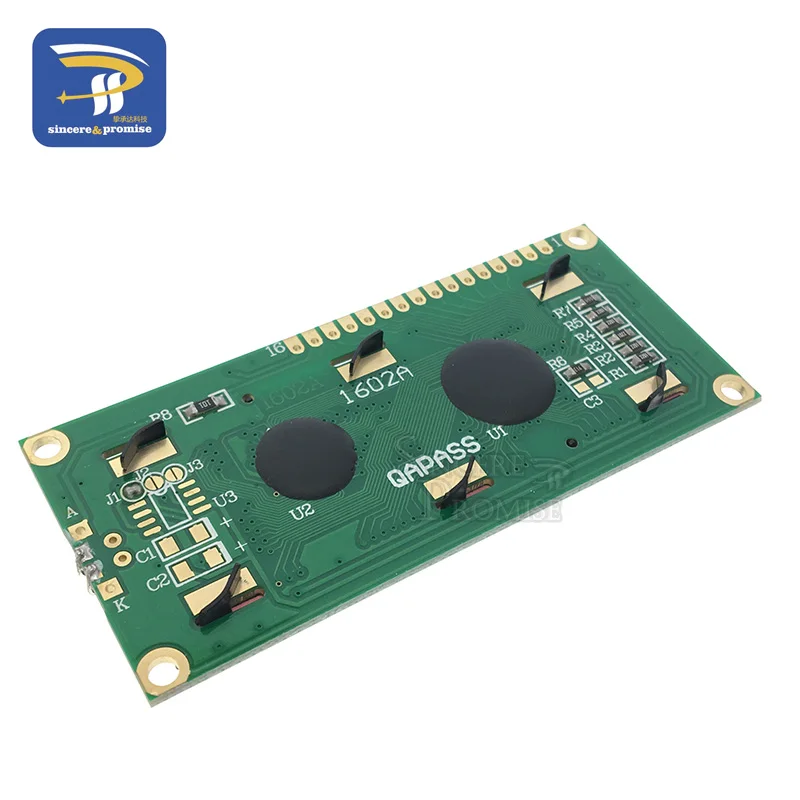

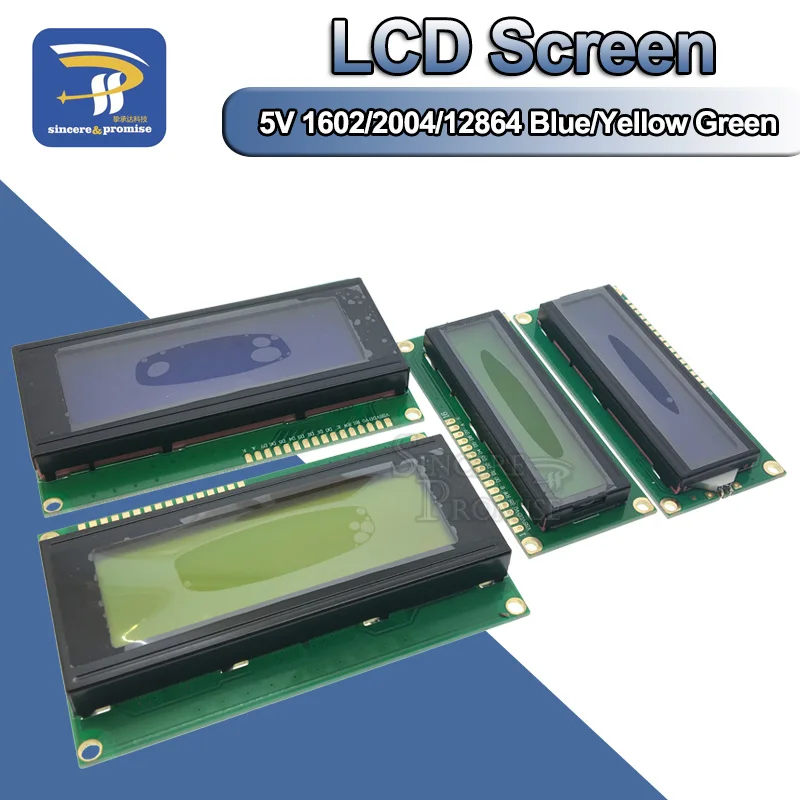

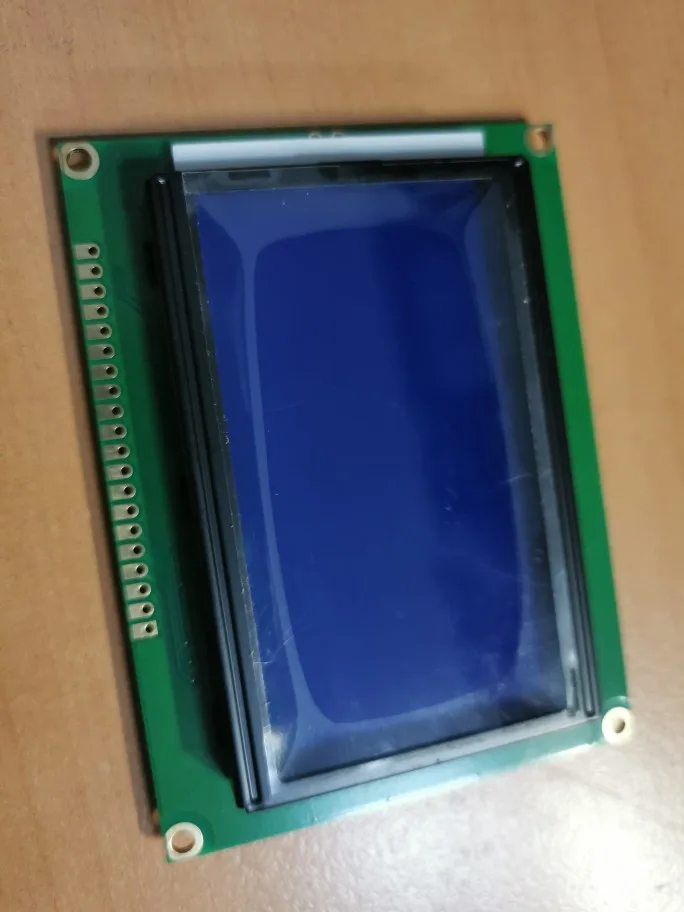

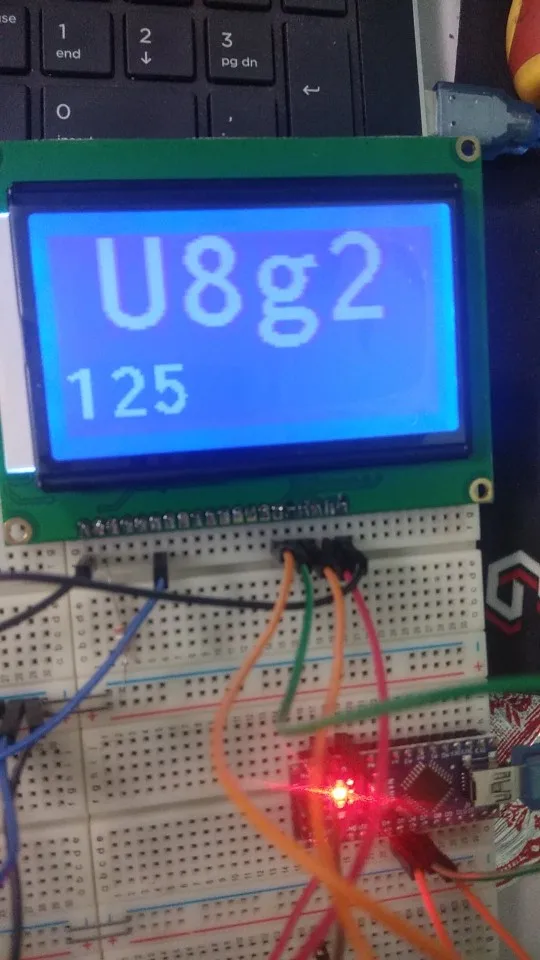

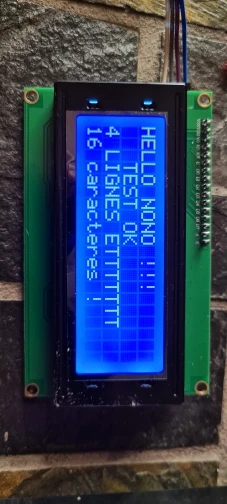

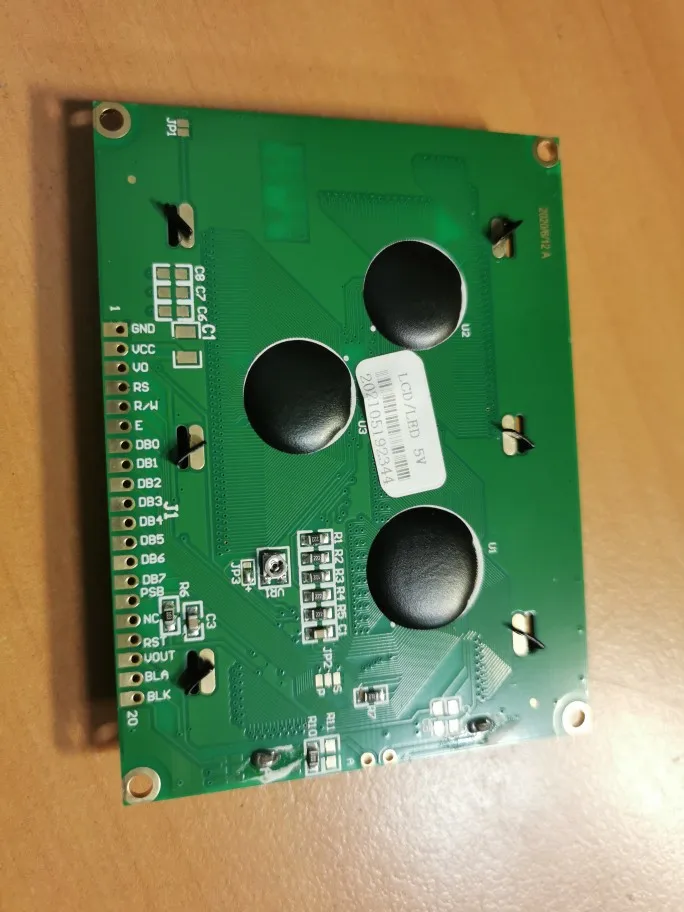

Модуль платы ЖК-дисплея 1602 2004 12864 PCF8574T PCF8574 IICI2C интерфейсная переходная пластина 5 В синийжелто-зеленый экран для Arduino

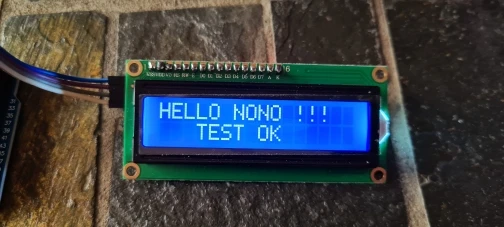

1602 стандартный интерфейс 16 футов, среди них:

1 фут: для питания VSS

2 фута: VDD take 5 V is power

3 фута: V0 для ЖК-дисплея контрастирует регулировку, а затем, когда мощность является самым слабым контрастом, заземляя источник питания с высокой контрастностью, высокая контрастность может производить «призрак», при использовании, может пройти 10 K регулировка контрастности потенциометра

4 фута: RS для выбора регистраторов, высокий Электрический, как правило, выбирает регистраторы данных, низкий электрический обычно выбирает инструкция.

5 футов: R/W сигнальные линии для чтения и письма, высокая электрическая, как правило, считывает работу, низкое электричество в обычное время для записи. Когда RS и RW вместе для низкого электричества могут быть написаны инструкции в обычное время, или отображает адрес, когда RS для низкого уровня для высокой электричества, как правило, может RW считывать напряженные сигналы, когда RS для высокого уровня для низкого электричества, как правило, RW записи данных.

6 футов: E конец, чтобы сделать может закончиться, когда E управляется высоким уровнем прыгать в низкое электричество в обычное время, ЖК-модуль для выполнения заказа.

От 7 до 14 футов: D0 ~ D7 для восьми двухсторонних кабелей данных.

15 футов: Положительная мощность подсветки

16 футов: отрицательная мощность подсветки

1602 ЖК-модуль внутренней персональной памяти (CGROM) уже сохранен 160 различных матричных символов, как показано в таблице 1, эти символы имеют: арабские цифры, английские буквы корпуса, обычно используемые символы, такие как японский и под ложным именем, Каждый персонаж имеет фиксированный код, например, букву «A» на английском языке, код 01000001 B (41 H), показывает адрес 41 модуля H матричных символов, и мы можем увидеть букву "А".

Ниже приведен второй линейный ЖК-модуль в положении первого символа, который буквы «А» программа: ORG 0000 H

RS pp3.7; определение специфического подключения оборудования

RW pp3.6; определение специфического подключения оборудования

E pp3.5; определение специфического подключения оборудования

MOV P1, #00000001 B; очистка экрана и сброс курсора

ACALL ENABLE; вызов для заказа subroutine

MOV P1, #00111000 B; установить режим отображения: восемь 2 линии 5x7 матрицы точек

ACALL ENABLE; вызов для заказа subroutine

MOV P1, #00001111 B; Отображение открытия и курсора, и курсор позволяет мигать

ACALL ENABLE; вызов для заказа subroutine

MOV P1, #00000110 B; слова не двигаются, курсор для перемещения вправо

ACALL ENABLE; вызов для заказа subroutine

MOV P1, #0 C0H; запись показа пускового адреса (вторая линия первая позиция)

ACALL ENABLE; вызов для заказа subroutine

MOV P1, #01000001 B; Буквы A код

SETB RS; RS = 1

CLR RW; RW = 0; готов к записи данных

CLR E; E = 0; команда excellent show

ACALL задержка; судье ЖК-модуль занят?

SETB E; E = 1; дисплей полный, и программа для парка

AJMP $

Включают:

CLR RS; команда управления записью subroutine

CLR RW

CLR E

Нареки задержки

Прпб E

Красно-белый

Задержка:

MOV P1, #0 FFH; судите, является ли загруженный жидкокристаллический дисплей subroutine

CLR RS

Прпб RW

CLR E

NOP

Прпб E

JB P1.7, задержка; если P1.7 для высокого уровня, заявленная напряженная циркуляция подождите

Красно-белый

Конец

Программа в начале функции ЖК-модуля инициализированные настройки, согласны, что формат. Обратите внимание, что когда курсор является автоматическим отображением символов, перемещаемых вправо, без внимания человека, и каждый раз входные команды называются первым судьей ЖК-модуль процедуры занят задержкой, И затем введите адрес позиции отображения 0 C0H, наконец, чтобы показать ввод символа код 41 H.

SMC1602A (16*2) Режим имитации соединения полости рта

Линия подключения:

--

LCM-51 | LCM-51 | LCM---51 |

---|

| DB0---P1.0 | DB4---P1.4 | RW--P2.0 |

| DB1---P1.1 | DB5---P1.5 | RS--P2.1 |

DB2-P1.2 | DB6---P1.6 | E---P2.2 |

| DB3---P1.3 | DB7---P1.7 | VLCD 1 K сопротивление GND |

--

[Примечание: устройства AT89S52 используют Кристаллы 12 м]

= = * /

# Define LCM_RW P2_0/definition pin

# Определить LCM_RS P2_1

# Определить LCM_E P2_2

# Определить LCM_Data P1

# Определите занятый 0x80/используется для тестирования LCM status word в загруженном логотипе

# Я nclude

Void WriteDataLCM (неподписанный char WDLCM);

Void WriteCommandLCM (неподписанный char WCLCM, BuysC);

Неподписанный char ReadDataLCM (Используйте void);

Неподписанный char ReadStatusLCM (Используйте пустоту);

Void LCMInit (Используйте void);

Void DisplayOneChar (неподписанный char X, неподписанный char Y, неподписанный char DData);

Void DisplayListChar (неподписанный char X, неподписанный char Y, неподписанный код char * DData);

Void Delay5Ms (использовать пустоту);

Void Delay400Ms (использовать пустоту);

Неподписанный код char uctech [] = {"uctech");

Неподписанный код char net [] = {"uctech. Icpcn. Com»);

Void основной (использовать пустоту)

{

Delay400Ms ();/начать ждать, и говорить в работе state LCM

LCMInit ();/LCM инициализация

Delay5Ms ();/задержка момента (не)

DisplayListChar (0, 5, uctech);

DisplayListChar (0, 0, net);

Считыватель см ();/Проверьте слова в бесзначном

Время (1);

}

/Записи данных

Void WriteDataLCM (неподписанный char WDLCM)

{

ReadStatusLCM ();/тестирование занято

LCM_Data = WDLCM;

LCM_RS =-1 шт.;

LCM_RW = 0;

LCM_E = 0;/Если кристаллы слишком высокой скорости в небольшой добавить после задержки

LCM_E = 0;/задержка

LCM_E =-1 шт.;

}

/Записи инструкции

Void WriteCommandLCM (неподписанный char WCLCM, BuysC)/BuysC 0 без внимания

{

Если (BuysC) ReadStatusLCM ();/в зависимости от необходимости обнаружения загруженного

LCM_Data = WCLCM;

LCM_RS = 0;

LCM_RW = 0;

LCM_E = 0;

LCM_E = 0;

LCM_E =-1 шт.;

}

/Считывать данные

Неподписанный char ReadDataLCM (Используйте void)

{

LCM_RS =-1 шт.;

LCM_RW =-1 шт.;

LCM_E = 0;

LCM_E = 0;

LCM_E =-1 шт.;

Возврат (LCM_Data);

}

/Чтения состояния

Неподписанный char ReadStatusLCM (Используйте пустоту)

{

LCM_Data = 0 xFF;

LCM_RS = 0;

LCM_RW =-1 шт.;

LCM_E = 0;

LCM_E = 0;

LCM_E =-1 шт.;

В то время как (LCM_Data & Busy);/тестирование загруженных сигналов

Возврат (LCM_Data);

}

Void LCMInit (Используйте void)/LCM инициализация

{

LCM_Data = 0;

WriteCommandLCM (0, 0x38);/три раза настройки режима отображения, не измеряет загруженные сигналы

Delay5Ms ();

WriteCommandLCM (0, 0x38);

Delay5Ms ();

WriteCommandLCM (0, 0x38);

Delay5Ms ();

WriteCommandLCM (0x38, 1);/настройки режима отображения, стали настаивать на том, что каждый раз Обнаружение загруженных сигналов

WriteCommandLCM (0x08, 1);/disable display

WriteCommandLCM (0x01, 1);/очистка экрана дисплея

WriteCommandLCM (0x06, 1);/Показать настройки движения курсора

WriteCommandLCM (0 x0C, 1);/Показать настройки открытия и курсора

}

/В указанном месте, отображающем символ

Void DisplayOneChar (неподписанный char X, неподписанный char Y, неподписанный char DData)

{

Y & = 0x1;

X & = 0 xF;/предел X не больше 15, Y не больше 1

Если (Y) X | = 0x40;/когда хотите показать второй, когда адрес + 0x40;

X | = 0x80;/рабочий код инструкции

WriteCommandLCM (X, 0);/здесь не Тестируйте напряженный сигнал, отправьте адрес

WriteDataLCM (DData);

}
