Последнее обновление: 19.09.2024

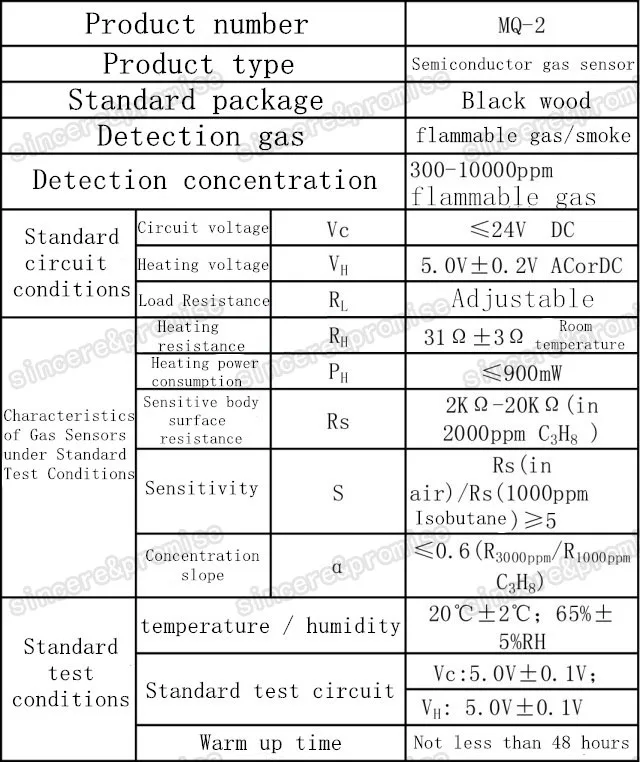

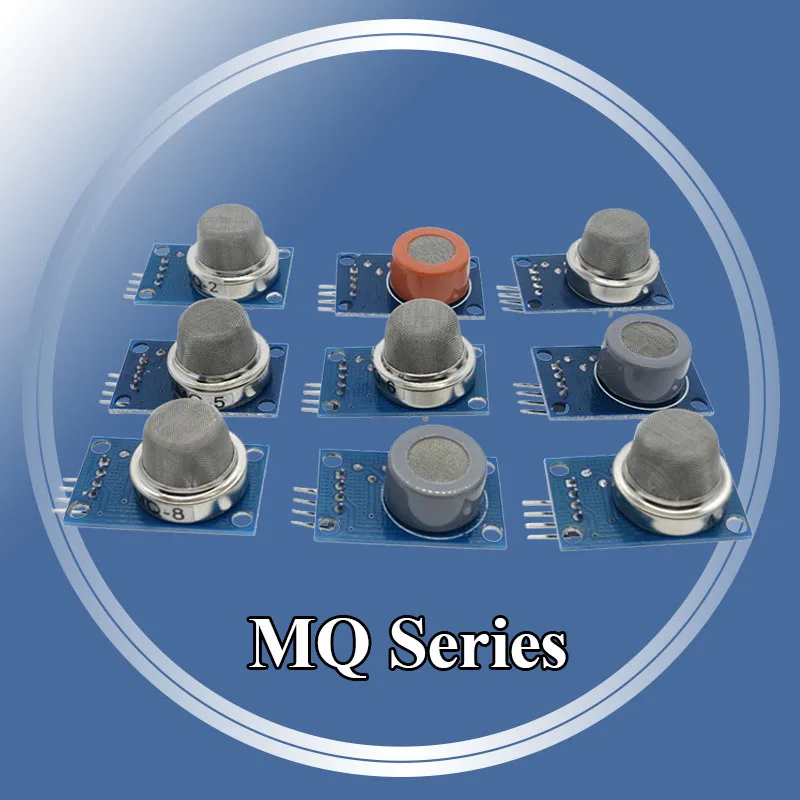

Датчик газа, используемый в MQ-2 датчике, является оксидом олова (SnO2) с низкой проводимостью в чистом воздухе. Когда в среде, в которой присутствует датчик горючего газа, проводимость датчика увеличивается по мере увеличения концентрации горючего газа в воздухе. Изменение проводимости может быть преобразовано в выходной сигнал, соответствующий концентрации газа с помощью простой цепи. MQ-2 датчик газа очень чувствителен к сжиженному газу, пропану и водороду и идеально подходит для обнаружения природного газа и других горючих паров. Этот датчик может обнаруживать различные легковоспламеняющиеся газы, различные приложения для недорогих датчиков.
Модуль Применение:
Используется для дома и фабрики устройства мониторинга утечки газа, подходит для сжиженного газа, Бутана, пропана, метана, дыма и других обнаружения;
Модуль Особенности:
1. Использование высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2, с DO switch сигналом (TTL) выход и AO аналоговый сигнал выход;
3, TTL Выходной действительный сигнал низкий. (Когда выход низкого сигнального света, может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение с более высоким напряжением, чем выше напряжение, тем выше напряжение.
5. Сжиженный нефтяной газ, природный газ, городской газ, дым имеет лучшую чувствительность.
6, есть четыре винтовых отверстия для облегчения позиционирования;

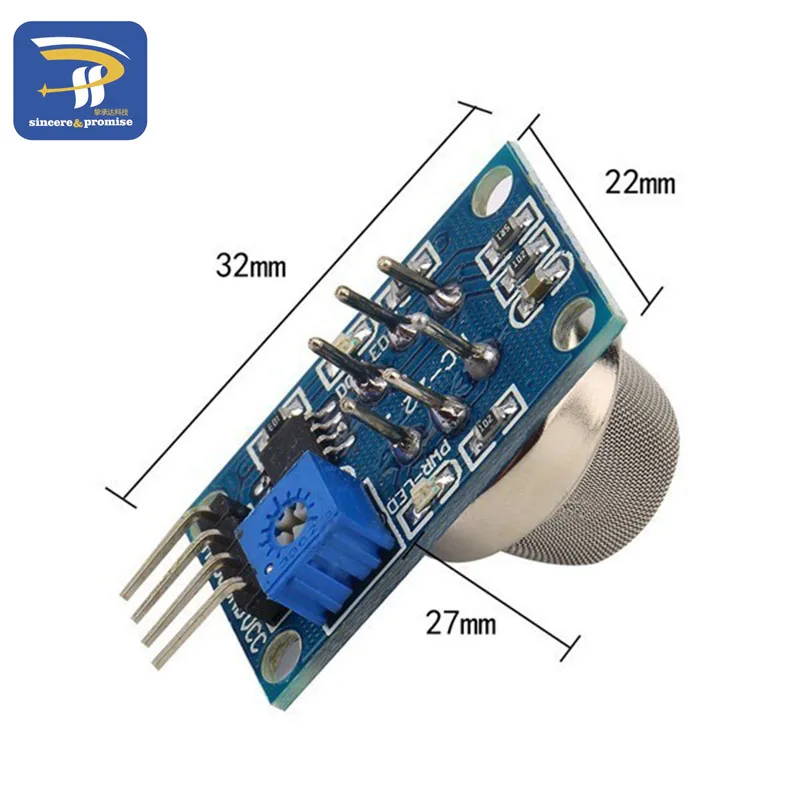

7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9. Быстрая реакция на функции восстановления
Электрические характеристики:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO ток на выходе: 0,1-0,3 V (относительно не загрязняет окружающую среду), максимальная концентрация около 4V Напряжение
Специальное напоминание: мощность датчика, необходимость предварительного нагрева 20 С или около того, измеренные данные были стабильными, температура датчика является нормальным явлением, потому что внутренний Электрический провод, если горячий не является нормальным.
Проводка:
1, VCC: Затем источник питания положительный (5 В)
2. GND: подключите источник питания отрицательным
3, DO: TTL переключатель сигнала на выходе
4, АО: аналоговый сигнал на выходе
Программа тестирования:
Выполнение функции: эта версия поддерживает процедуры тестирования
Используйте чип: AT89S52
С украшением в виде кристаллов: 11,0592 МГц
Скорость передачи данных: 9600
Компилятор Окружающая среда: Keil
[Описание] Эта процедура используется только для обучения и ознакомления, пожалуйста, укажите авторское право и авторскую информацию!
************************************************** *******************/
/************************************************* *******************
Описание: 1, когда измеренная концентрация больше установленной концентрации, микроконтроллер IO выводит на низком уровне
************************************************** *******************/
# Include/файл библиотеки
# Define uchar unsigned char/macro определяет неподписанный символ
# Define uint unsigned int/macro определяет неподписанное целое число
/************************************************* *******************
I / O высокой четкости
************************************************** *******************/
Светодиодный Sbit = P1 ^ 0; /определить первый бит P1 порта P1 (P1.0) в качестве индикатора
Sbit DOUT = P2 ^ 0; /Определите первый бит микроконтроллера P2 port (ie P2.0) для ввода датчика
/************************************************* *******************
Функция задержки
************************************************** *******************/
Пустая задержка () /программа задержки
{
Uchar m, n, s;
Для (m = 20; m> 0; m --)
Для (n = 20; n> 0; n --)
Для (s = 248; s> 0; s --);
} Долл. США
/************************************************* *******************
Основные функции
************************************************** *******************/
Силы main ()
{
В то время как (1) /бесконечная петля
{
Светодиодный = 1; /off P1.0 порт светильник
Если (DOUT = 0) /когда концентрация выше установленного значения, выполните функцию состояния
{
Задержка (); /задержка против помех
Если (DOUT = 0) /когда концентрация выше установленного значения, выполните функцию состояния
{
Светодиодный = 0; /светильник P1.0 порт светильник
} Долл. США
} Долл. США
} Долл. США
} Долл. США
/************************************************* *******************
Конец
************************************************** ******************/

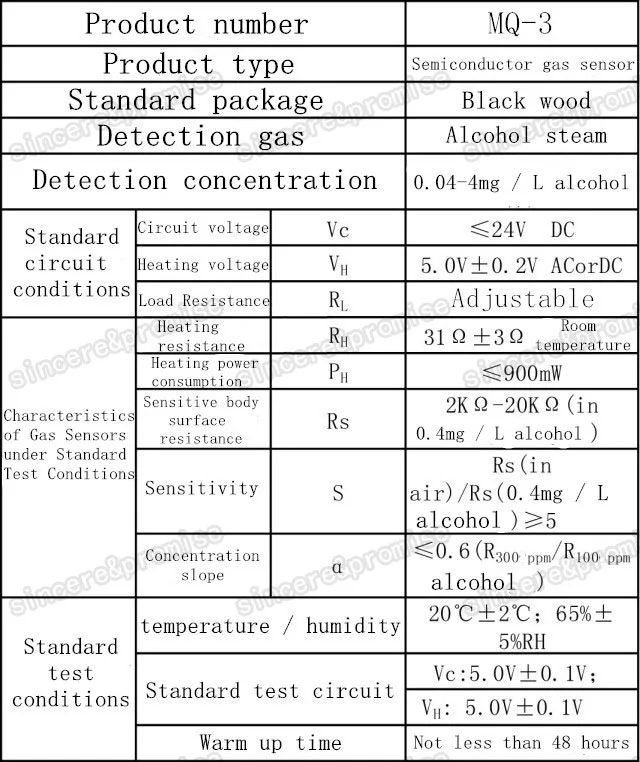

MQ-3 датчик профиль:
MQ-3 датчик газа-чувствительный материал, используемый в чистом воздухе, низкая проводимость диоксида олова (SnO2). Когда датчик присутствует в среде, в которой пар алкоголя, проводимость датчика увеличивается с концентрацией спиртового газа в воздухе увеличивается. Использование простой схемы может быть преобразовано в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-3 датчик газа с высокой чувствительностью к alcohol Ю, бензин может сопротивляться, дым, помехи водяного пара. Этот датчик может обнаруживать различные концентрации спиртовой атмосферы, является недорогим датчиком для различных применений

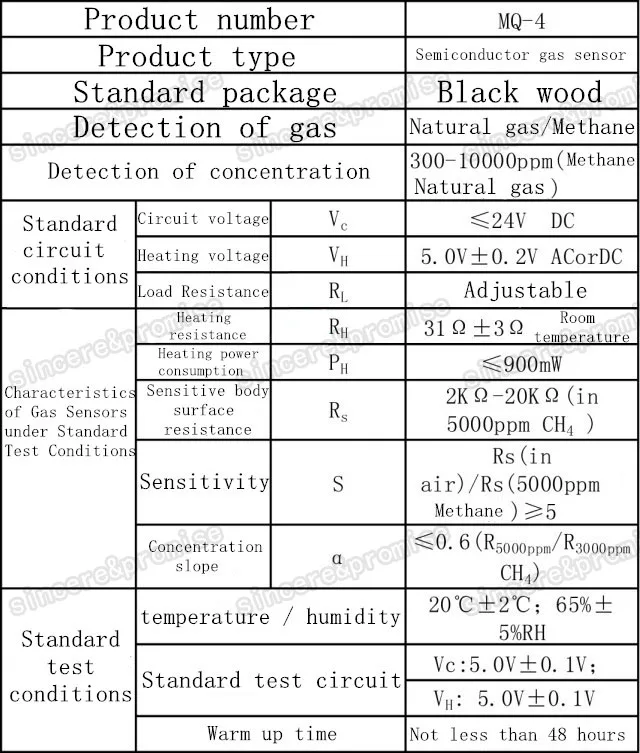

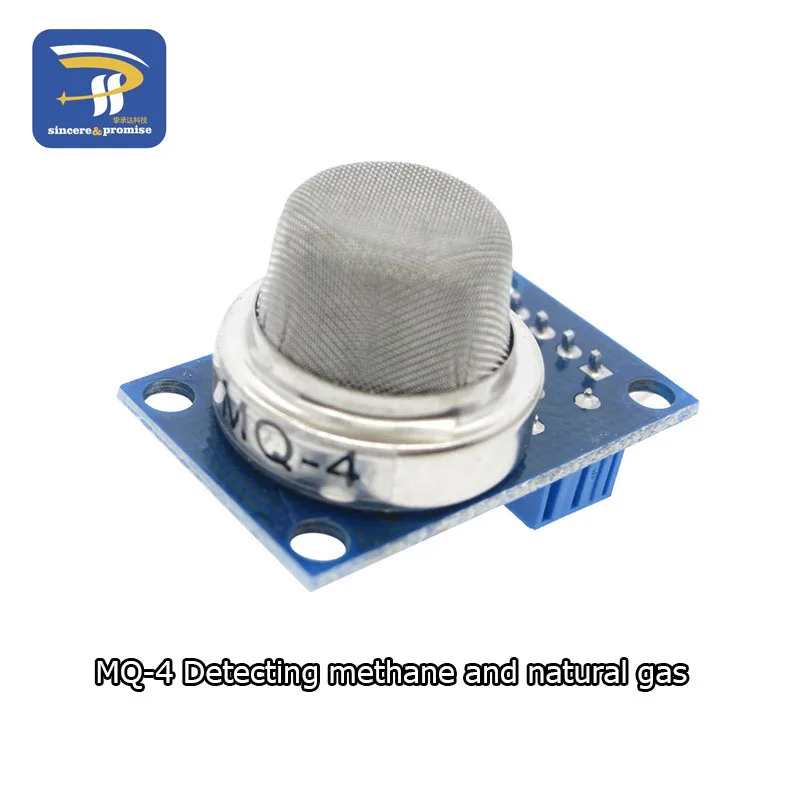

MQ-4 Сенсор Описание:
MQ-4 чувствительный к Газовому датчику материал, используемый в чистой проводимости воздуха, ниже диоксида олова (SnO2). Когда датчик присутствует в среде, в которой горючий газ, проводимость датчика увеличивается с концентрацией горючих газов в воздухе увеличивается. Использование простой схемы может быть преобразовано в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-4 датчик метана для высокой чувствительности, пропана, Бутана и имеет хорошую чувствительность. Датчик может обнаруживать различные легковоспламеняющиеся газы, особенно природный газ, является недорогими датчиками для различных применений.

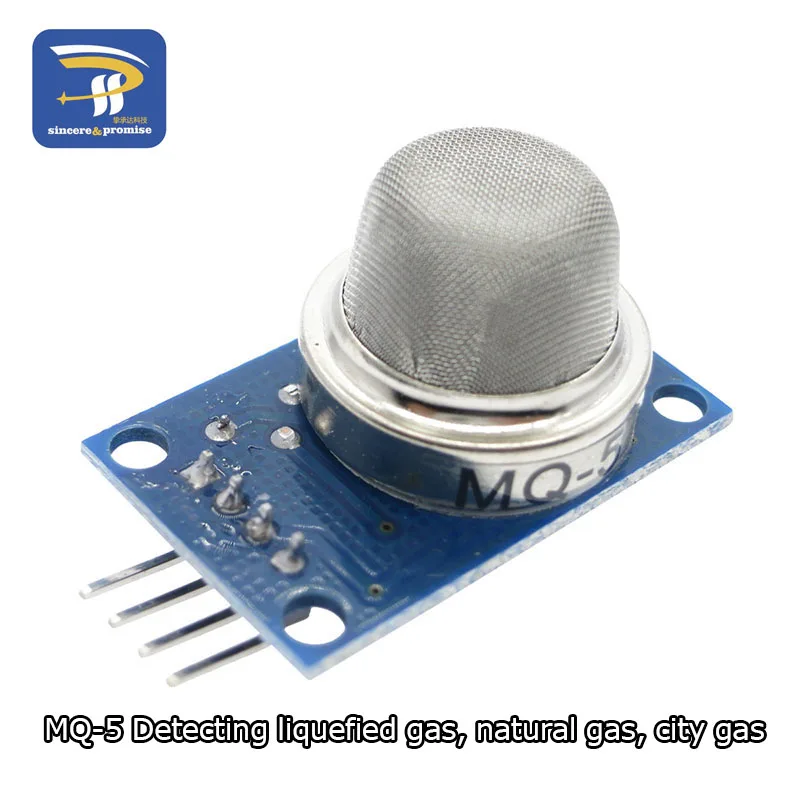

MQ-5 датчиком Введение:
Чувствительный материал MQ-5 датчик газа используется для очистки воздуха при низкой проводимости диоксида олова (SnO2). Когда есть среда, в которой датчик горючего газа, датчик проводимости с увеличением концентрации горючих газов увеличивается в воздухе. Использование простой схемы для преобразования изменения проводимости концентрации газа, соответствующего выходному сигналу. MQ-5 датчик газа с высоким содержанием Бутана, пропана, чувствительности метана, метана и пропана можно лучше учитывать. Этот датчик может обнаруживать различные горючие газы, особенно природный газ, является недорогим датчиком для различных применений.
Подходит для домашних или промышленных устройств для мониторинга сжиженного нефтяного газа, природного газа, угольного газа. Отличная устойчивость к воздействию алкоголя, помехи от дыма.
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2. Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO;
3, TTL Выходной действительный сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4. Чем выше напряжение, тем выше концентрация аналогового выходного напряжения.
5, для газа, природный газ имеет лучшую чувствительность обнаружения.
6, есть четыре винтовых отверстия для легкого позиционирования;
7 Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9. Характеристики быстрого реагирования и восстановления
Электрические свойства:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в
Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.

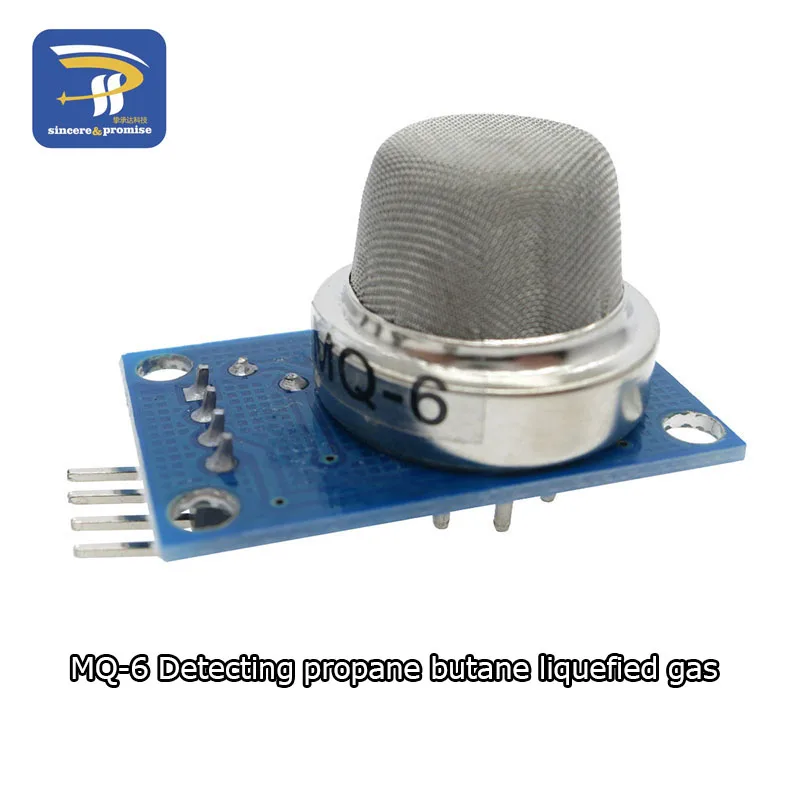

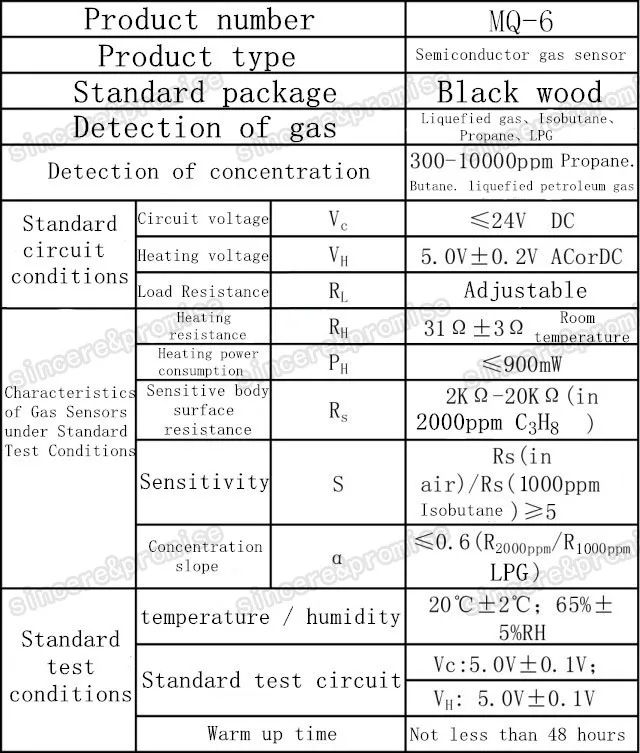

MQ-6 Сенсор Описание:
Чувствительный материал MQ-6 датчик газа используется для очистки воздуха при низкой проводимости диоксида олова (SnO2). Когда есть среда, в которой датчик горючего газа, датчик проводимости с увеличением концентрации горючих газов увеличивается в воздухе. Использование простой схемы для преобразования изменения проводимости концентрации газа, соответствующего выходному сигналу. MQ-6 датчик газа для пропана, Бутана, сжиженного нефтяного газа чувствительность высокая, природный газ и имеет хорошую чувствительность. Этот датчик может обнаруживать различные легковоспламеняющиеся газы, это недорогие датчики для различных применений
Подходит для домашних или промышленных устройств обнаружения сжиженного нефтяного газа, Бутана, пропана, СПГ (сжиженного природного газа). Отличная устойчивость к пару этанола, помехи от дыма
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2. Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO;
3, TTL Выходной действительный сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4 , 0 ~ 5 в аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5, пропан, Бутан, LPG, СПГ обладает хорошей чувствительностью при обнаружении.
6, есть четыре винтовых отверстия для легкого позиционирования;
7 Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9. Характеристики быстрого реагирования и восстановления

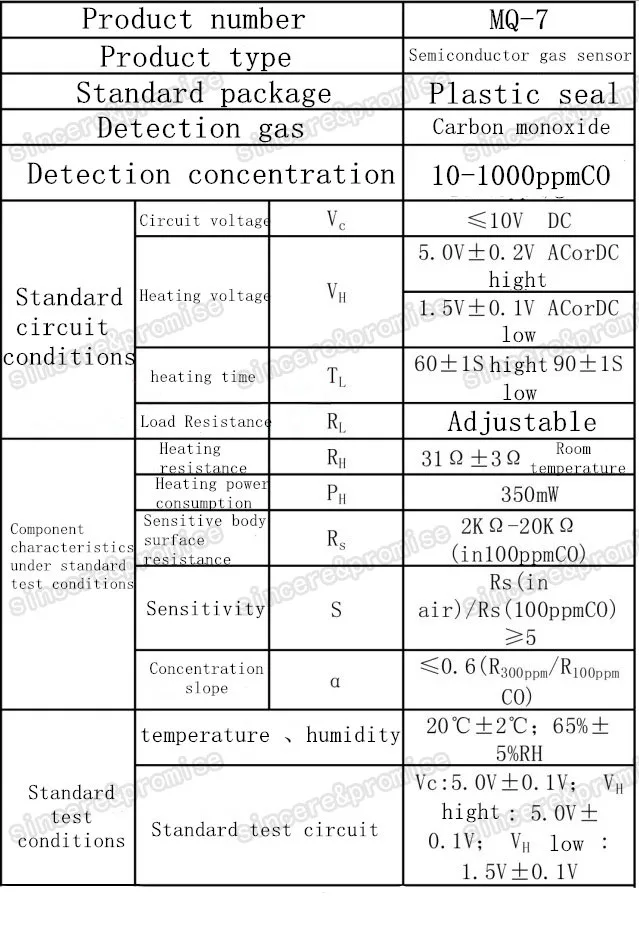

Сенсор MQ-7 Описание:
MQ-7 датчик газа-чувствительный материал, используемый в чистом воздухе, низкая проводимость диоксида олова (SnO2). Метод обнаружения используя низкую температуру Велосипеды (1,5 V нагревательный) обнаружения окиси углерода, airborne датчик проводимости увеличивается с увеличением концентрации окиси углерода газа, высокая температура (5,0 V нагревательный) очистка заброса газа Адсорбция при низкой температуре. Использование простой цепи может быть изменено в проводимости, концентрация газа преобразуется в соответствующий выходной сигнал. MQ-7 датчик газа с высокой чувствительностью к окиси углерода, этот датчик может обнаруживать различные газы, содержащие окись углерода, является недорогим датчиком для различных применений,
Модуль приложения:
Для дома, устройство обнаружения окиси углерода окружающей среды. Подходит для обнаружения окиси углерода и газа.
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2, с выходом сигнала переключения DO (TTL) и выходом аналогового сигнала AO;
3, TTL Выходной действительный сигнал низкий. (Когда светильник низкого сигнала на выходе может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5. Обнаружение окиси углерода с лучшей чувствительностью.
6, есть четыре винтовых отверстия для легкого позиционирования;
7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9. Характеристики быстрого реагирования и восстановления
Электрические свойства:
Входное напряжение: 5 в пост. Тока (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно чистый), самая высокая концентрация напряжения около 4 в
Специальное примечание: датчик работает, должен нагреваться около 20 с, измеренные данные становятся стабильными, температура датчика является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.

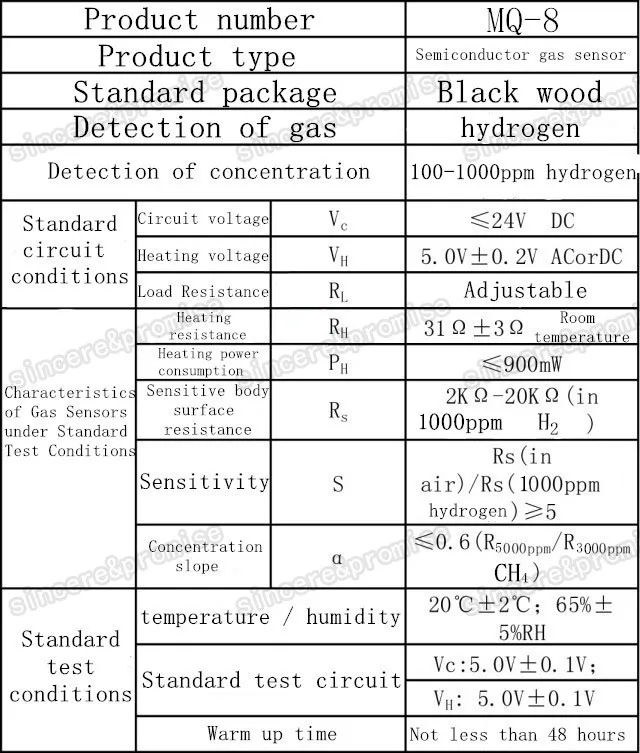

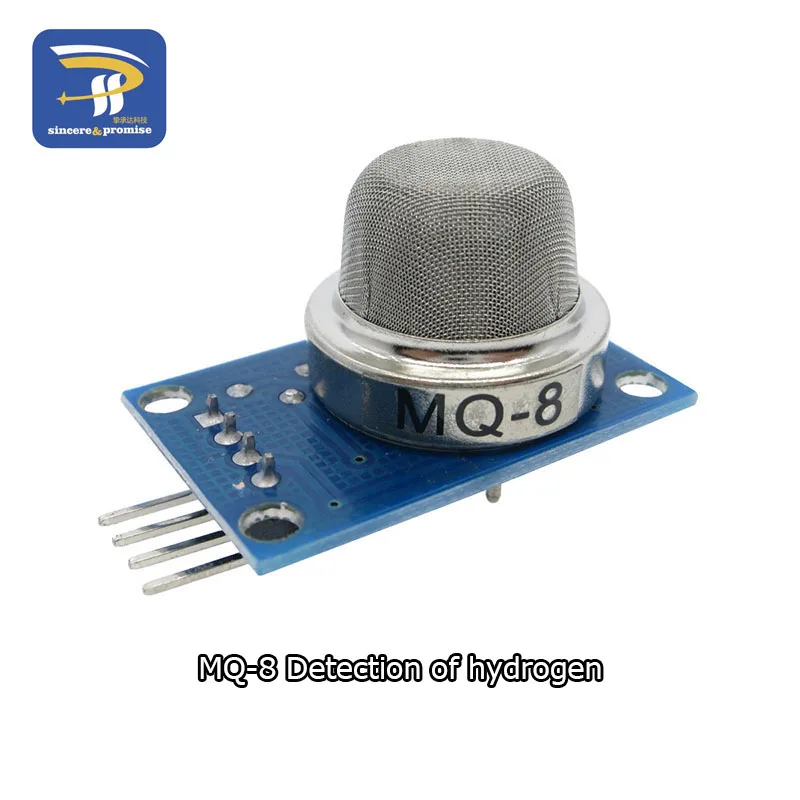

MQ-8 Сенсор Описание:
MQ-8 чувствительный к Газовому датчику материал, используемый в чистой проводимости воздуха, ниже диоксида олова (SnO2). Когда датчик присутствует в среде, в которой горючий газ, проводимость датчика увеличивается с концентрацией горючих газов в воздухе увеличивается. Использование простой схемы может быть преобразовано в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-8 датчик газообразного водорода высокой чувствительности, мониторинг другого водородосодержащего газа также является весьма удовлетворительным. Датчик может обнаруживать различные водородосодержащие газы, в частности, городской газ, является недорогим датчиком для различных применений.
Модуль приложения:
Подходит для внутренней или промышленной утечки водорода на контрольном устройстве. Не подвержены воздействию паров этанола, сажи, окиси углерода и других газов.
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2, с выходом сигнала переключения DO (TTL) и выходом аналогового сигнала AO;
3, TTL Выходной действительный сигнал низкий. (Когда светильник низкого сигнала на выходе может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5. Обнаружение водородного газа с лучшей чувствительностью.
6, есть четыре винтовых отверстия для легкого позиционирования;
7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9. Характеристики быстрого реагирования и восстановления
Электрические свойства:
Входное напряжение: 5 в пост. Тока (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно чистый), самая высокая концентрация напряжения около 4 в
Специальное примечание: датчик работает, должен нагреваться около 20 с, измеренные данные становятся стабильными, температура датчика является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.

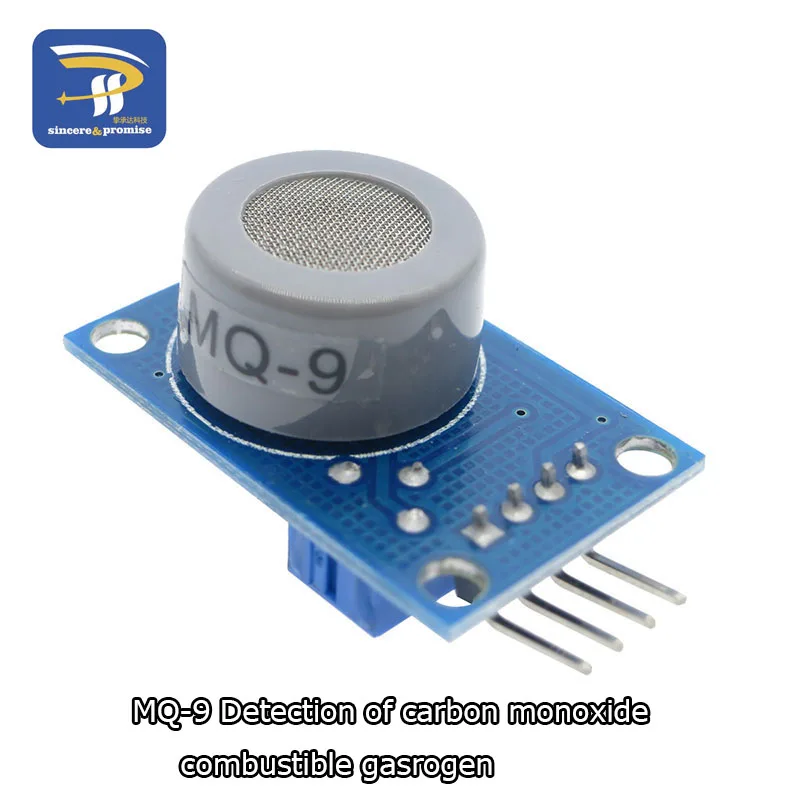

MQ-9 Сенсор Описание:
Чувствительный материал MQ-9 датчик газа используется для очистки воздуха при низкой проводимости диоксида олова (SnO2). Метод обнаружения используя низкую температуру Велосипеды (1,5 V нагревательный) для обнаружения окиси углерода, проводимость, датчики с окиси углерода в воздухе повышенной с увеличением концентрации газа, ложные адсорбции при высоких температурах (5,0 V нагревательный) обнаружение горючих газов метана, пропана и криогенных чистящих газов. Простая схема может быть использована для изменения проводимости, концентрация газа преобразуется в соответствующий выходной сигнал. MQ-9 датчик высокого газа для окиси углерода, метана, чувствительности сжиженного нефтяного газа, датчик может обнаруживать различные газы, содержащие окись углерода и легковоспламеняющиеся, является недорогим датчиком для различных применений.
Модуль приложения:
Подходит для домашних или заводских устройств мониторинга утечки газа, устройства мониторинга, подходящие для окиси углерода и других горючих газов, окись углерода может быть протестирована от 10 до 1000ppm CO, диапазон горючих газов от 100 до 10000ppm
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2. Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO;
3, TTL Выходной действительный сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, чем выше напряжение аналогового выходного напряжения с концентрацией выше.
5, для детектора окиси углерода имеет хорошую чувствительность.
6, есть четыре винтовых отверстия для легкого позиционирования;
7 Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9. Характеристики быстрого реагирования и восстановления
Электрические свойства:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в
Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.

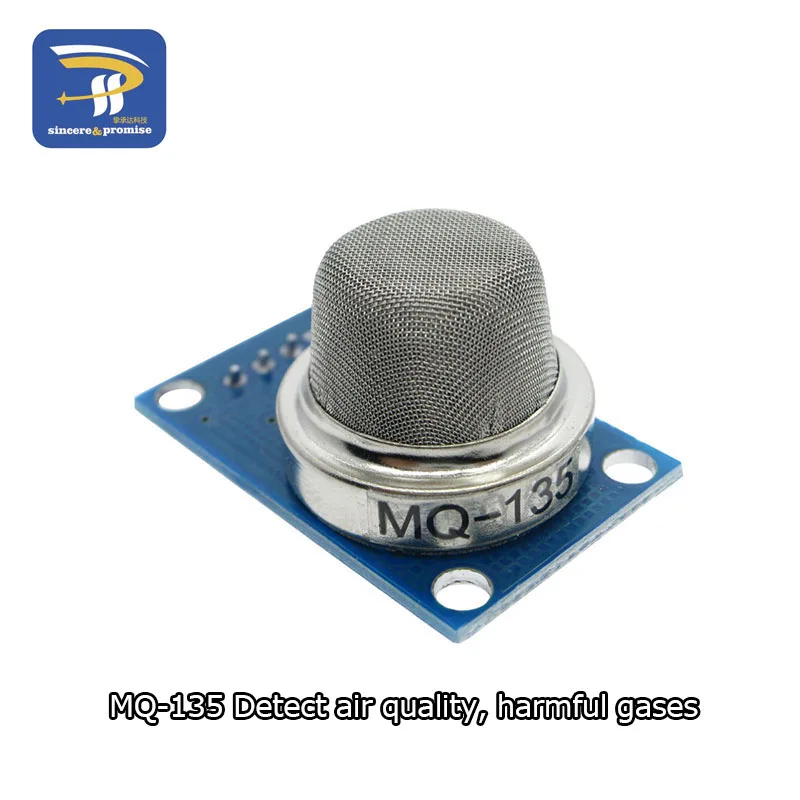

MQ-135 Сенсор Описание:
Чувствительный материал MQ135 газовый датчик используется в чистом воздухе с низкой проводимостью Оксида Олова (SnO2). Когда датчик находится в окружающей среде
В загрязняющих газах датчик проводимости с увеличением загрязнения воздуха в концентрации газа увеличивается. Использование простой схемы может изменить проводимость
Преобразование выходного сигнала, соответствующего концентрации газа.
MQ135 Датчик для аммиака, сульфида, бензола пара Высокая чувствительность дыма и других вредных мониторов также очень хорош. Этот датчик можно снять
Измерьте различные вредные газы, это недорогие датчики для различных применений.
Модуль приложения:
Зонд для дома, устройство обнаружения вредных для окружающей среды газов, подходит для аммиака, ароматических соединений, соединений серы, бензола пара, дыма и других газов вредных газов, диапазон концентрации чувствительного к газу элемента: от 10 до 1000ppm
Модуль Особенности:
1. С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала;
2. Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO;
3, TTL Выходной действительный сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4. Чем выше напряжение, тем выше концентрация аналогового выходного напряжения.
5. Качество воздуха, обнаружение опасных газов с хорошей чувствительностью.
6, есть четыре винтовых отверстия для легкого позиционирования;
7 Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9. Характеристики быстрого реагирования и восстановления
Электрические свойства:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в
Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.
Проводка:
1. VCC: положительный источник питания (5 В)
2, GND: источник питания отрицательный
3, DO: TTL переключение сигнала на выходе
4, АО: аналоговый сигнал на выходе
