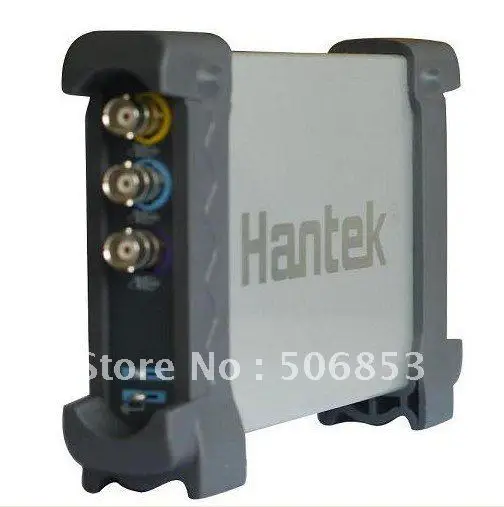

Осциллограф на базе ПК Hantek6082BE 80 МГц

Полоса пропускания: 80 МГц, Частота дискретизации: 250 мс/с; Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM) для создания комбинированного инструмента.

4. Характеристика

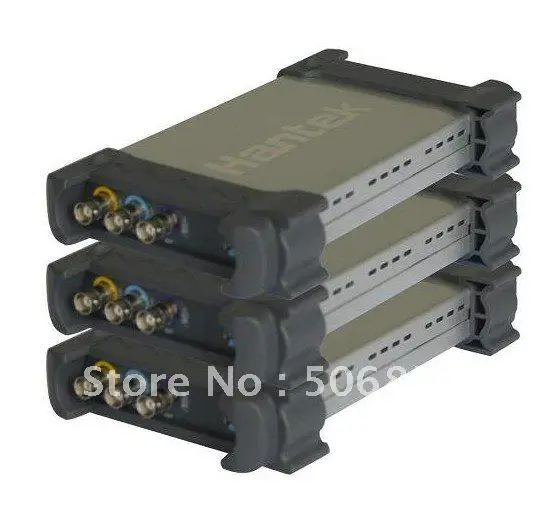

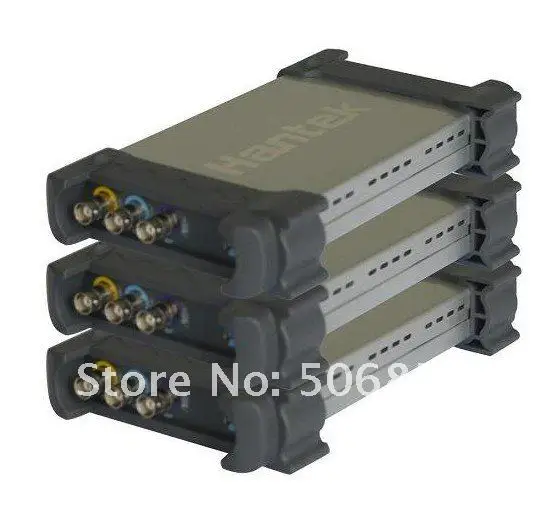

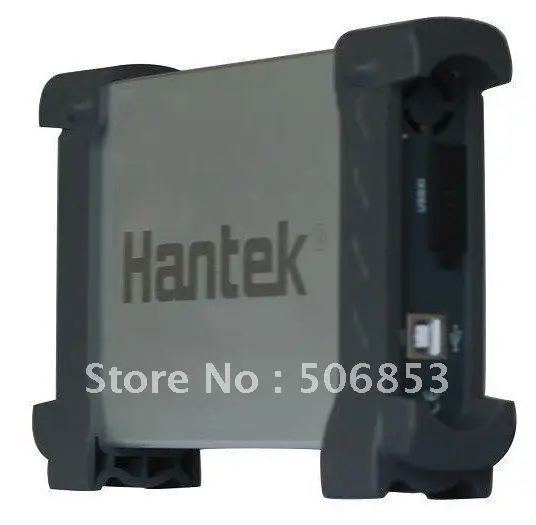

Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красив и со вкусом, но и значительно повысил твердость поверхности из алюминиевого сплава, обладает хорошей термостойкостью и высокой износостойкостью. Стандарт USBXITMИнтерфейс, легко вставляется в USBXITMКорпус для создания комбинированного инструмента. Интерфейс USB2.0, не требует внешнего источника питания, прост в использовании. Подходит для ноутбуков, обслуживания линейки продуктов, легко используется в бизнесе. Размеры (мм):205 (Д) x120 (Ш) x35 (в), легко переносится. Высокая производительность, 250 мс/с в режиме реального времени, полоса пропускания 80 МГц, Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP,VISTA. 23 функции измерения, проверка прохождения/отказа, подходит для технического применения> Среднее значение волны, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, график X-Y. Сохраните форму волны в следующих файлах: текстовый файл, jpg/bmp графический файл, MS excel/word файл. БПФ К одному компьютеру можно подключить множество DSO, легко расширять каналы. Второй экземпляр конструктора Labview \ VB \ VC \ Delphi \ C ++.

5. Спецификация оборудования

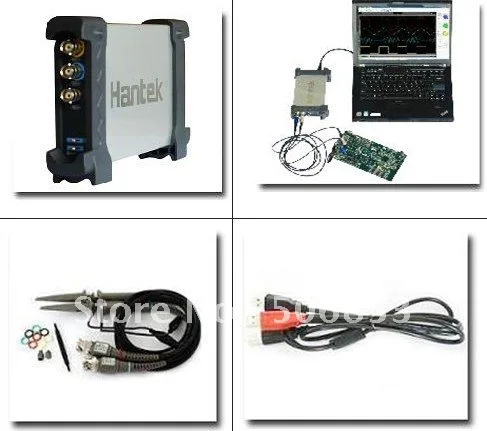

Канал 2 канала Полоса пропускания 80 МГц Пропускная способность DC до 80 МГц Входное влияние 1 МОм 25 ПФ Макс. Частота выборки 250 мс/с Муфта AC/DC/GND Вертикальное разрешение 8 бит Диапазон усиления 10 мВ в-5 В, 9 шагов Точность DC ± 3% Диапазон Timebase 4ns-1h, 38 шагов Вертикальный регулируемый Да Защита входа Диодный зажим X-Y Да Автосет Да (от 30 Гц до 40 МГц) Внутр. Вход Да Режим триггера Автоматический, обычный и одиночный Спусковой наклон +/- Регулируемый уровень триггера Да Тип триггера Поднимающийся край, спадающий край Источник триггера CH1, CH2, EXT Пусковой триггер 0-100% Размер буфера 10 к-32 Кб/канал Выбор выборки Да Дисплей формы волны Порт/линия, средняя Форма волны, стойкость, интенсивность Сеть Открыть/закрыть Вертикальный режим CH1, CH2, Dual, ADD Измерение курсора Да Математика БПФ, сложение, вычитание, умножение, деление. Курсор Частота, напряжение Образцы данных 10K-32K/канал Аксессуары S/W CD, зонды, руководство, USB шнур

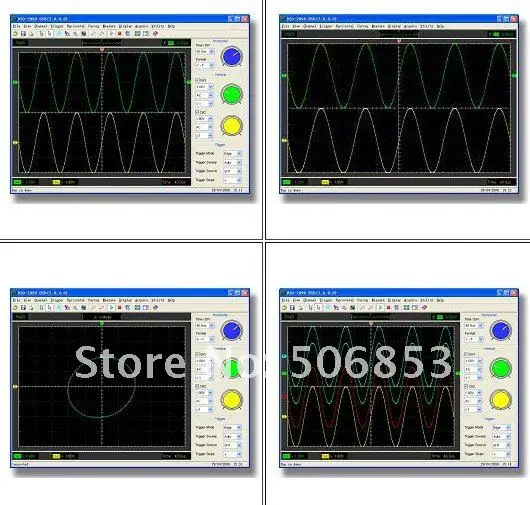

6. Программное обеспечение

Операционная система: Windows 7, Windows NT, Windows 2000,Windows XP, VISTA

7. Второй дизайн

Демонстрационный код поставки (VC.CVI.VB.LABVIEW) и техническая поддержка
