1 Описание функции

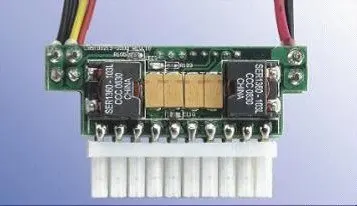

Источник питания постоянного/постоянного тока ATX для автомобильной заявка, 15-30VDC вход, + 5 В, + 12 В, + 3,3 В,-12 В, + 5VSB и PG (хороший сигнал питания) выходы.
2 условия эксплуатации
Товар
Блок
Минимальный
Типичный
Максимум
Тест Conditon
Температура
?
-20
50
RH
% RH
40
90
Без конденсации
3 требования к технике
3,1 Входная характеристика
Товар
Блок
Минимальный
Типичный
Максимум
Тест Conditon
Вход постоянного тока
Vdc
15
12/24
30
Входной ток
A
5/10
3,2 характеристики выхода
3.2.1 регулирование выходного напряжения
Выход
Мин. Нагрузка
Макс. Нагрузка
Пиковая нагрузка
Диапазон выходного напряжения
Пульсация (pk-pk) (номинальная нагрузка? Предел 20 МГц) *
+ 5 В
0.5A
6А
8а
4,75 ~ 5,25 в
50 мВ
+ 12 В
0.3A
3A
11,40 ~ 12,60 в
120 мВ
+ 3,3 В
0.5A
6А
8а
3,14 ~ 3,55 в
50 мВ
-12 В
0A
0.1A
-11,0 ~-13,2 В
120 мВ
+ 5VSB
0.1A
2а
4,75 ~ 5,25 в
100 мВ
*: Требуется 0,5 м/с вентилятором воздушного потока.
3.2.2 другие характеристики выхода
Товар
Блок
Минимальный
Типичный
Максимум
Тест Conditon
Выходная мощность
W
120
Выходная мощность постоянного тока
Эффективность
%
90
Номинальная нагрузка
Включите оверshoot
%
10
Время подъема
Ms
20
Выходное напряжение от 0% до 95%, номинальная нагрузка
Время ожидания
Ms
2.
Номинальная нагрузка
3,3 требования к Эмс
Товар
Запрос
Стандарт
Оценка суждения
Проводимое помехи
Маржа класса B, 3 дБ
EN55022
Убедитесь, что система прошла класс B и имеет маржу 3 дБ
Излучение помех
Маржа класса B, 3 дБ
EN55022
Убедитесь, что система прошла класс B и имеет маржу 3 дБ
3,4 функция защиты
Товар
Блок
Да/Нет
Минимальный
Типичный
Максимум
Характеристика восстановления
Входная защита от инвертирования
Да
+ 5 В OVP
V
Да
5,8
6,8
Защелкивается, необходимо повторно использовать вход постоянного тока для восстановления
+ 12В OVP
V
Да
13,2
15,6
Защелкивающийся
+ 3,3 В OVP
V
Да
3,9
4,3
Защелкивающийся
Защита от короткого замыкания (+ 5 В, + 12 В, + 3,3 В)
Да
Отбеленный
