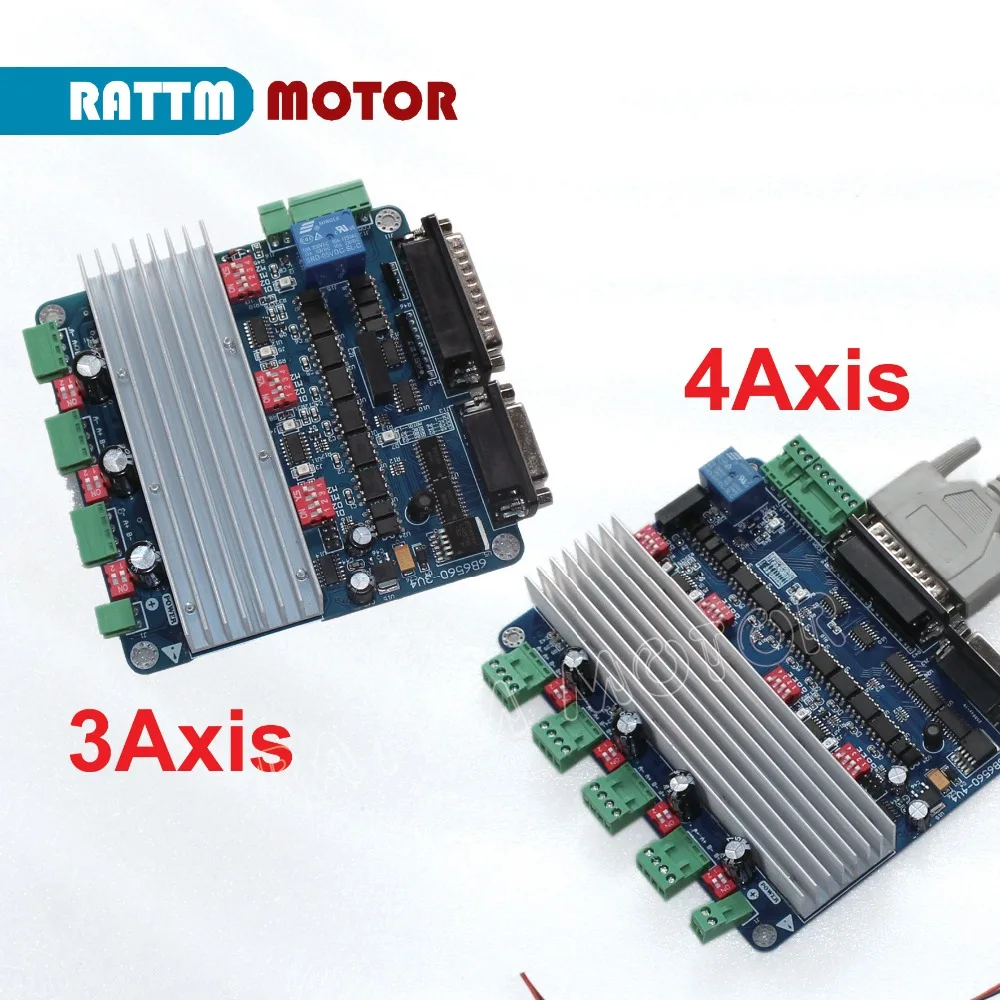

3 оси4 оси TB6560 плата контроллера ЧПУ Драйвер шагового двигателя Тип H

Посылка включает:

1 x TB6560 3 оси или 4 оси H тип CNC контроллер

Параллельный кабель DB25-1 шт.

1 х вентилятор

1 x вентилятор, 4 шт. винт M4

Руководство пользователя на английском языке 3 оси:Https://drive.google.com/file/d/10WMHORnlmUHaNArxhs0TK7wVlzbrUk1E/view?usp=sharing

Руководство пользователя на английском языке 4 оси:Https://drive.google.com/file/d/1dijJcIqKJLhEdYEQATXNu-2n7_YhT51Y/view?usp=sharing

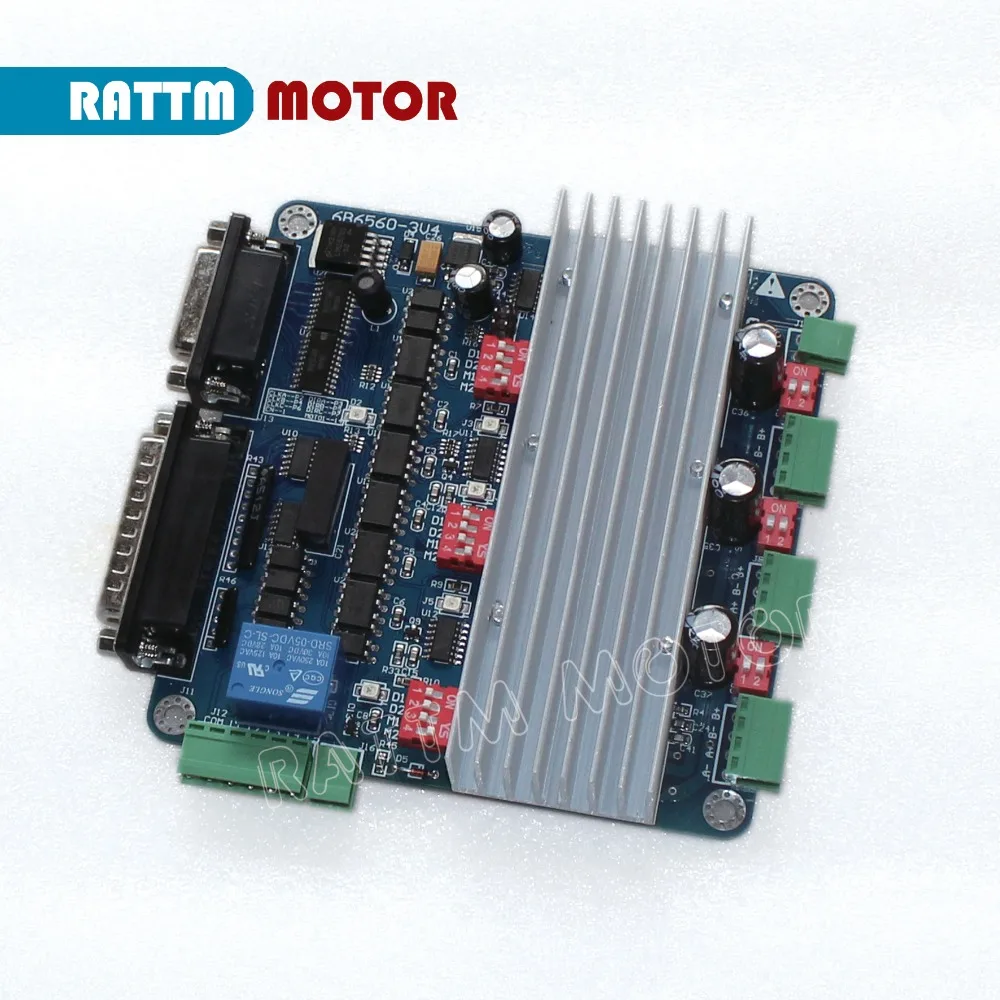

4 оси плата контроллера ЧПУ TB6560 Драйвер шагового двигателя доска для ЧПУ мельница:

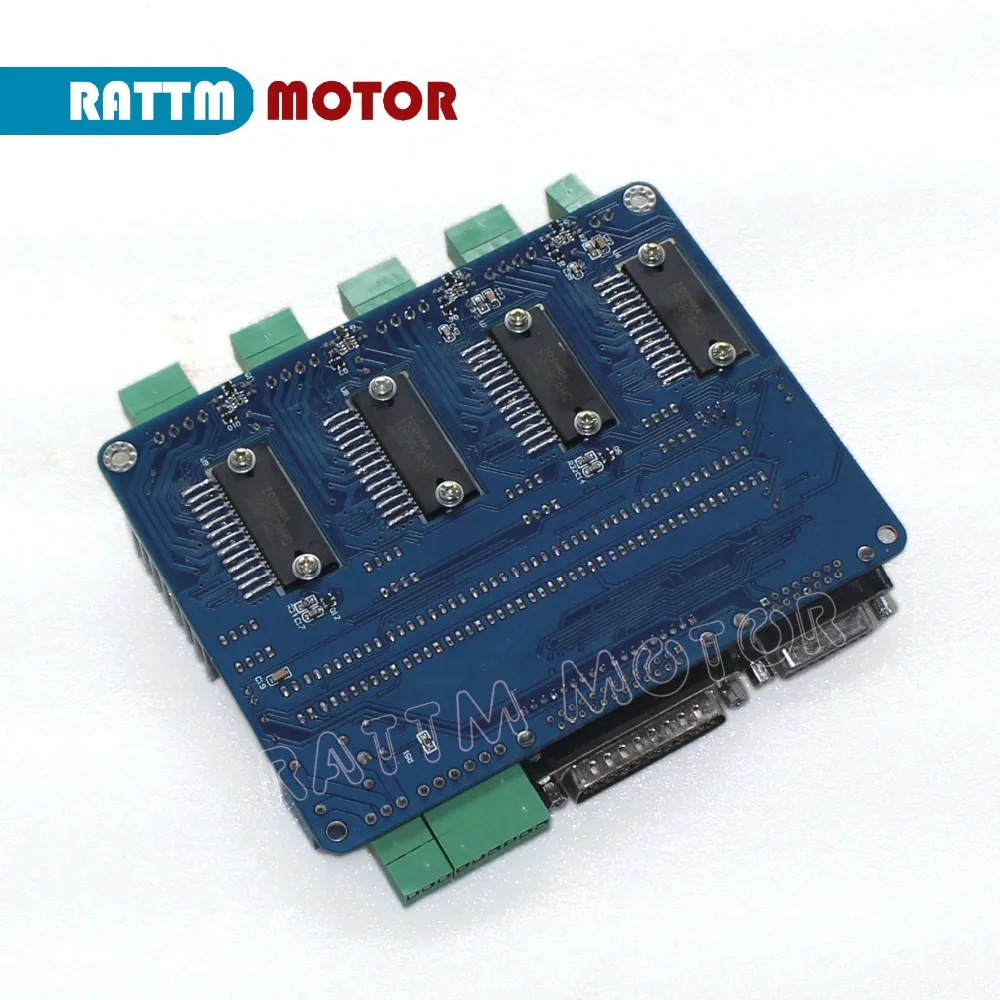

CNC шаговый двигатель драйвер платы TB6560 новый чип TB6560AHQ TOSHIBA, максимальный выходной пиковый ток может достигать 3.5A, эта плата водителя может водить 2-фазный или 4-фазный шаговый двигатель, чьи ток в режиме ожидания составляет менее 3A.

Преимущества чипа TB6560AHQ:

1) Вибрация двигателя является небольшой и низкий уровень шума: из-за разрешения 2/8/16 может удовлетворить различные скорости.

2) Тип Слива низкое тепло: область чипа может поддерживать себя, чтобы охладить, когда ток низкий.

3) поддерживает множество шаговых двигателей.

4) преимущества в высокоскоростном беге.

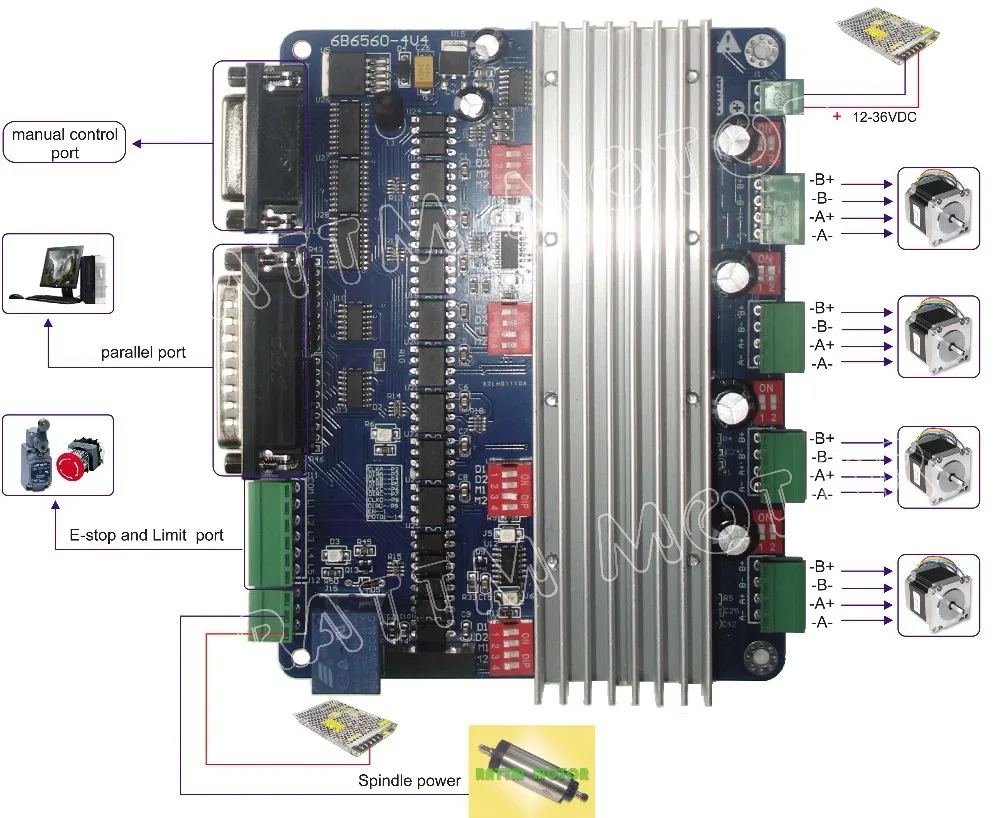

Особенности:

1. С 3 Проводами 0,8-3.5A (Пиковый) Номинальный выход двухфазного регулируемого тока биполярного шагового двигателя привода

2. Поддержка четырех микрошаговых -- 1,1/2,1/4,1/16

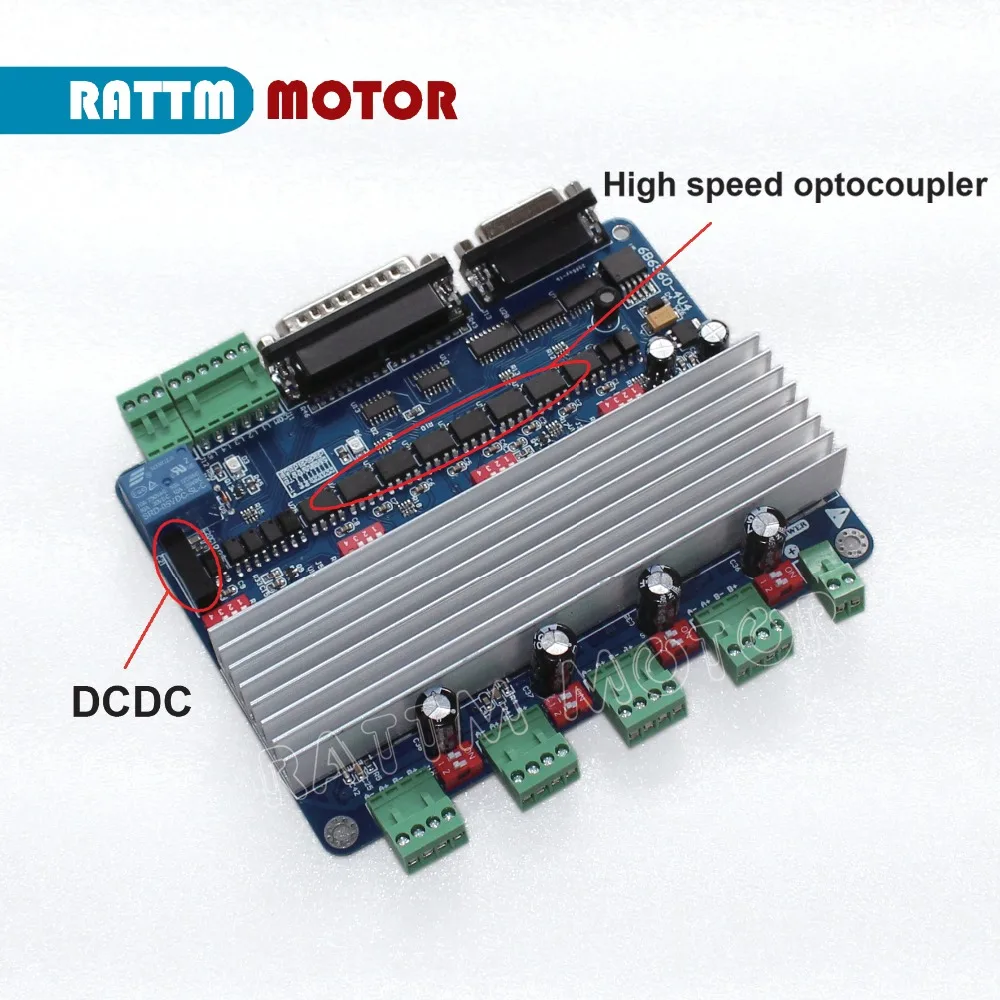

3. С оптической изоляцией и изоляцией источника питания постоянного тока, полной защитой вашего компьютера параллельного порта и оборудования;

4. Используя RC + 7414 автоматический полупоток, ток автоматически уменьшается, когда шаговый двигатель останавливается, чтобы уменьшить тепло

5. Выходное реле шпинделя, простое в использовании программное обеспечение, такое как mach3 для управления запуском и остановкой шпинделя.

6. 5 входных проводов управления, он может установить лимит, аварийный, центрированный, настройка инструмента и т. Д.

7. С Ручным портом и подключением к ручному оборудованию управления

8,12 ~ 36 в одиночный импульсный источник питания, микрочипы для использования в качестве источника питания 5 В, стабильный и маленький нагрев

9. Интерфейс с вентилятором, вы можете добавить вентилятор по вашему выбору

Вопрос и ответ:

В1: почему другой поставщик? s TB6560 Драйвер имеет ток 3.5A/3A, но ваш 2.5A?

О: TB6560 Чип Средний выходной ток 2.5A, пиковый ток 3.5A, и может управлять небольшим, чем 3A шаговый двигатель, наш 2.5A означает верхний средний выходной ток в реальном, также это долгое время значение безопасности, это не проблема дизайна, это в соответствии с собственной спецификацией чипа TB6560.

Примечание:

Не стоит экономить небольшие деньги, чтобы купить драйвер платы, но сломанная материнская плата или потерять шаг и перекосы при гравировке.
