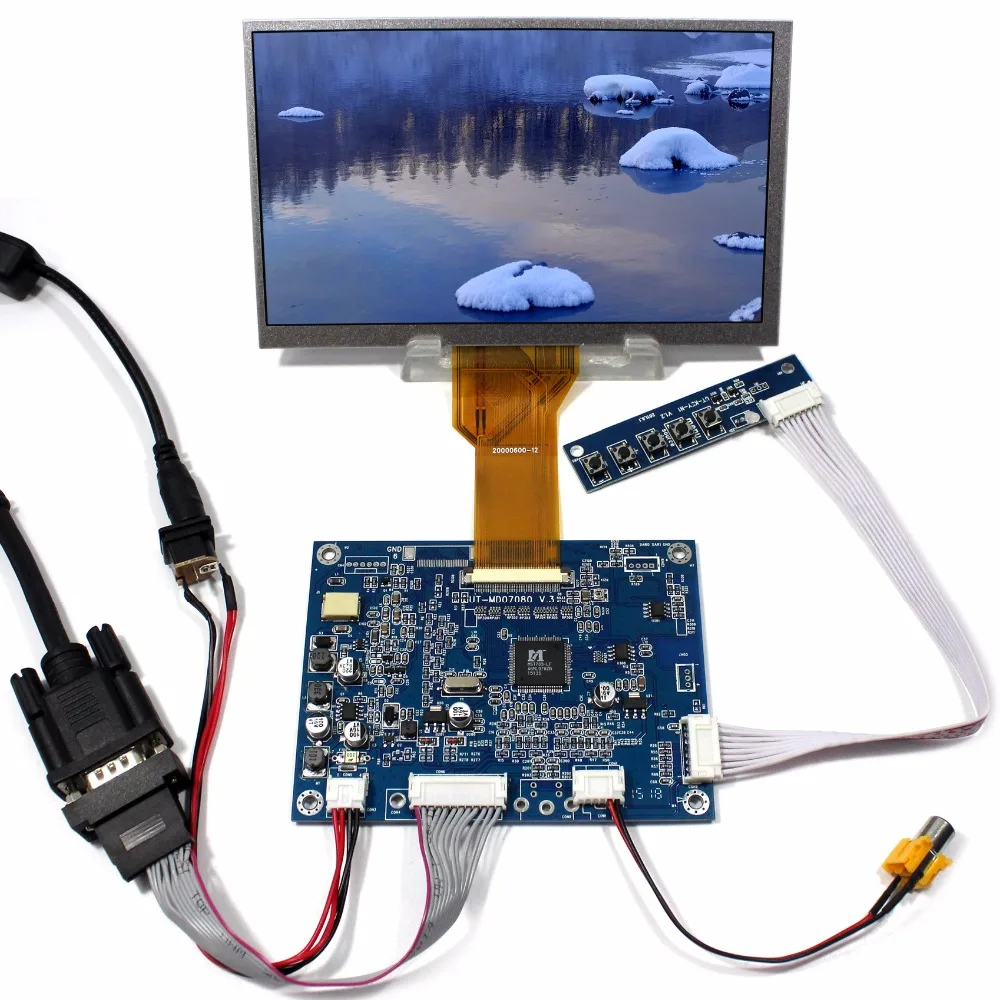

7-дюймовая ЖК-панель, 7-дюймовый TFT ЖК-экран AT070TN92 с VGA AV OSD ЖК-контроллер, пригодный для цифровой рамкипортативный DVD и т. Д.
Shenzhen VS Display Electronic Ltd. - Надежность 96.75%
Более 704 подписчиков, дата открытия магазина 14.05.2012
- Положительные оценки: 97% (75)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 15.09.2024

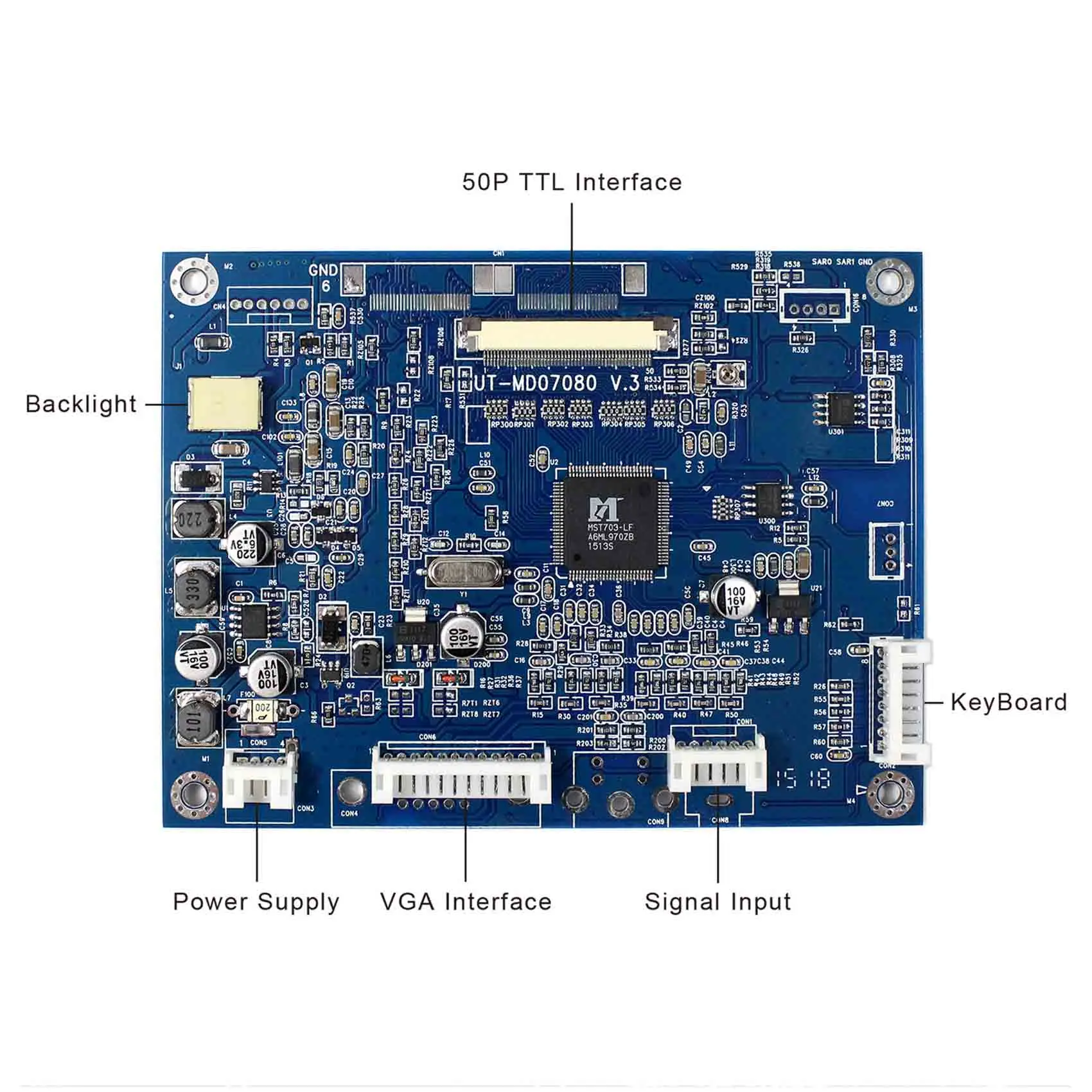

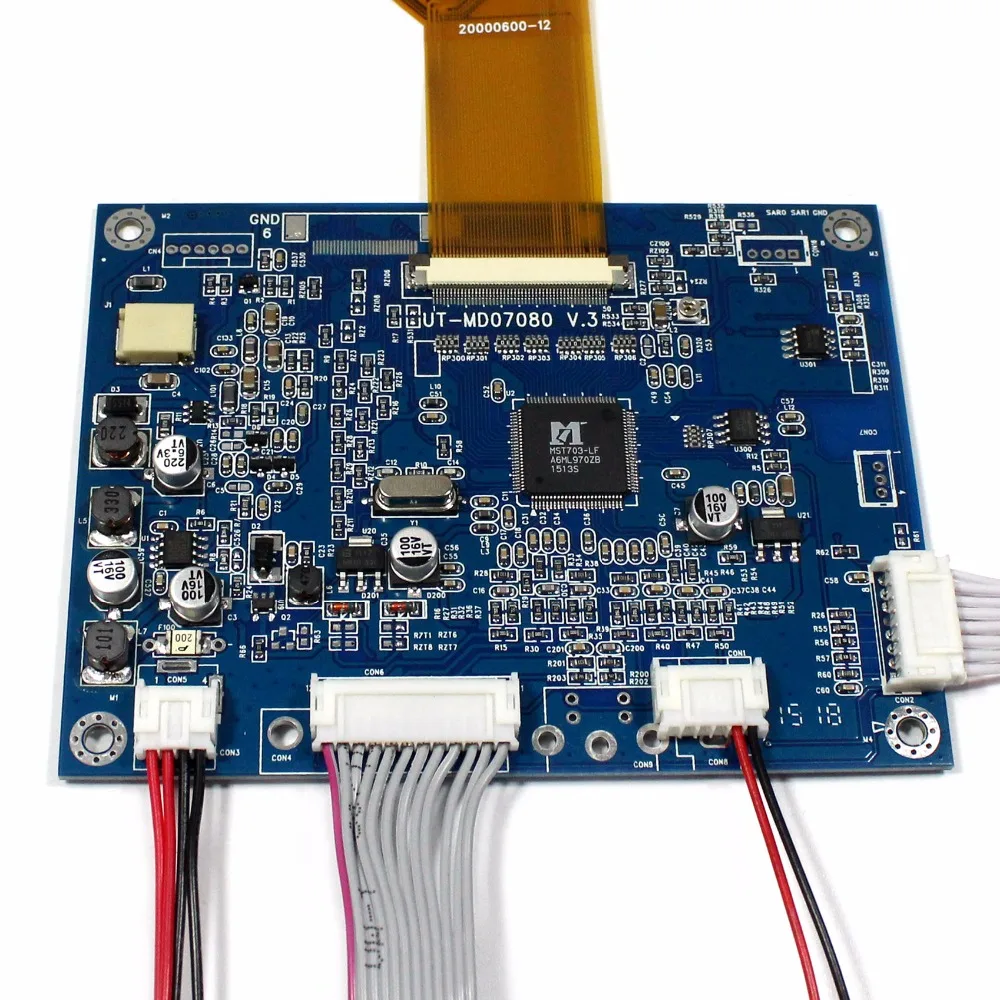

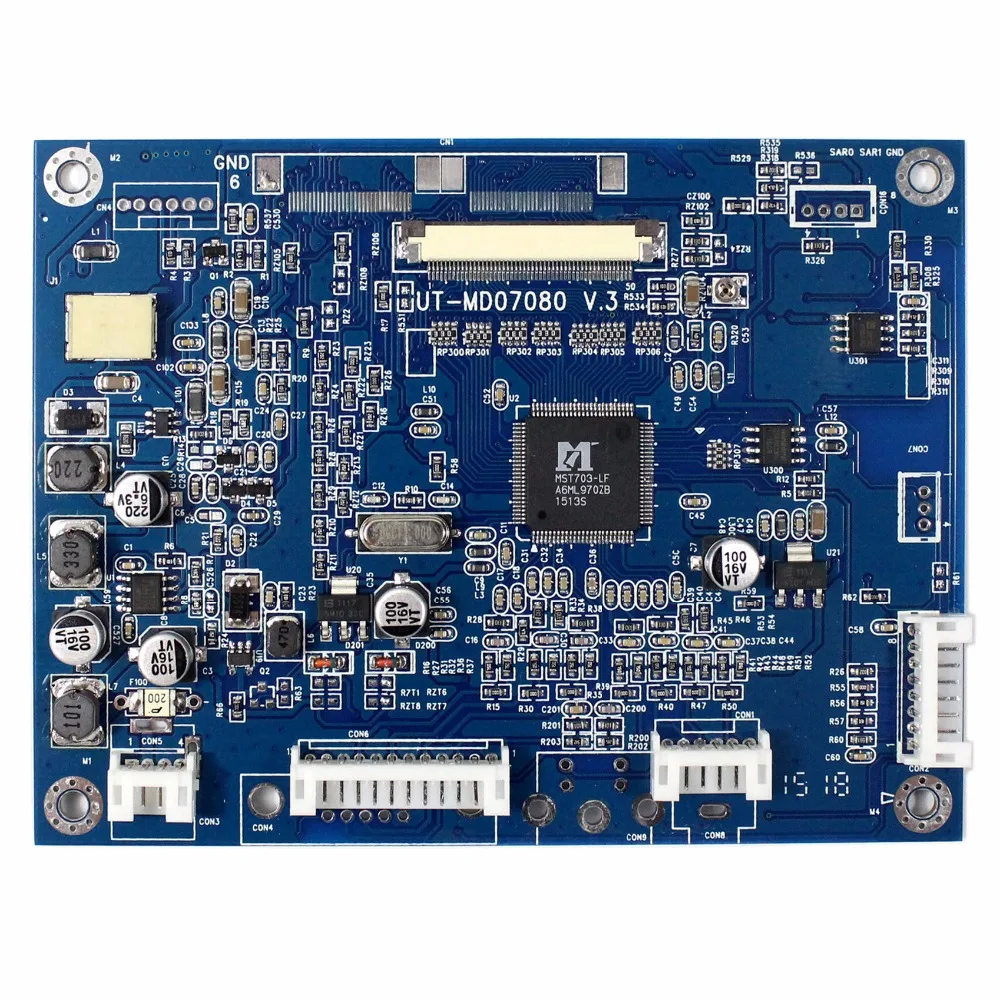

Плата ЖК-контроллера:
VGA AV ЖК-плата для 50Pin TTL жк-экран
Входной адаптер питания: 12 В постоянного тока более 1 А.
Поставляется в режиме ожидания, когда не входной сигнал
В режиме ожидания модель <0,3 W
Видео вход: VGA AV
OSD: яркость контрастность Авто язык и так далее
Язык: Английский Французский Немецкий Испанский итальянский и так далее
Размер платы: 114 мм x 87 мм x 12 мм
7 "AT070TN92 800X48 0 ЖК-экран:
Режим отображения TN, обычно белый, трансмиссионный
Разрешение 800RGB)× 480
Общий размер 165,2x96,62x5,7 (HxVxD)
Область отображения 154,08x85,92 (HxV)
Яркость 250 кд/м² (Typ.)
Коэффициент контрастности 500:1 (Typ.) (ТМ)
Угол обзора 70/70/60/70 (Typ.)(CR≥ 10) [влево/вправо/вверх/вниз]
Сигнальный интерфейс Параллельный RGB (1 канал, 8 бит) , 50 контактов, FPC
Подсветка WLED
Вход Напряжение 3,3 Вольт постоянного тока (тип.)

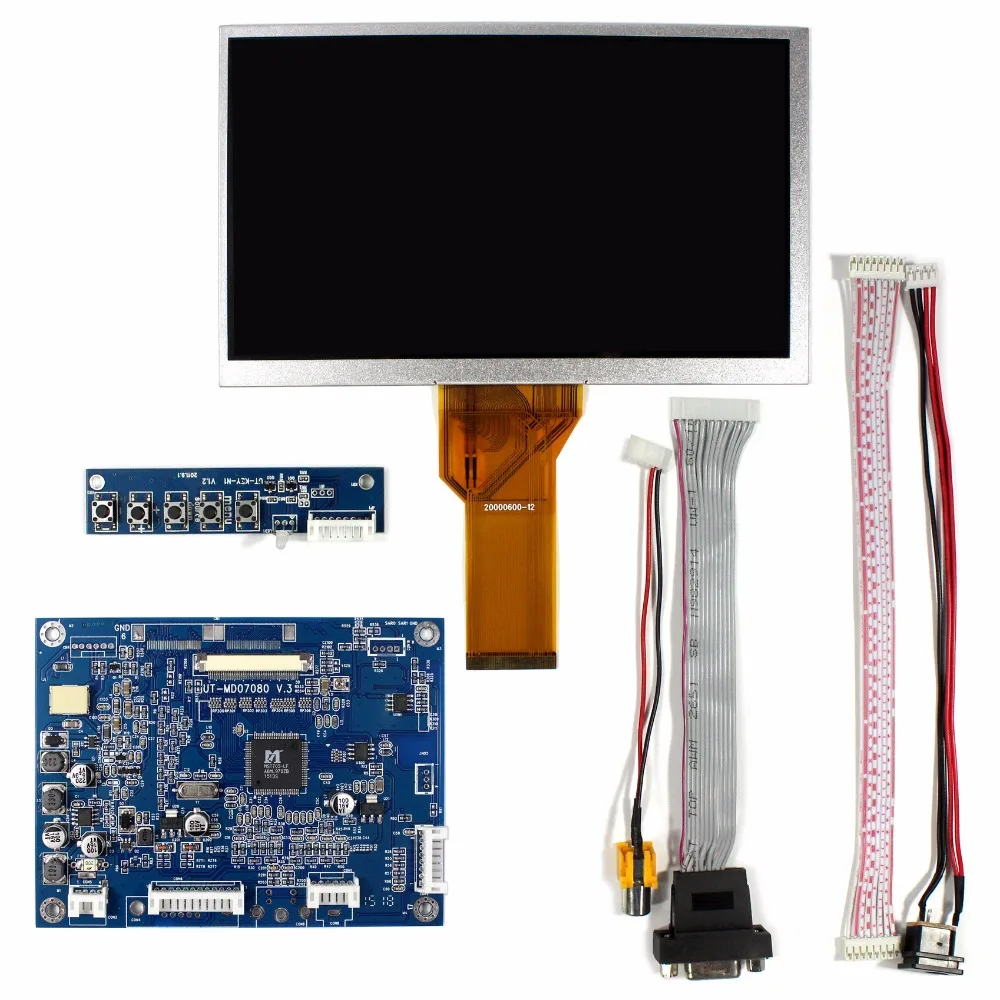

Упаковочный лист:1 × VGA AV LCD плата контроллера VS-MD07080V.2
1 × 7 дюймов AT070TN92 800X48 0 ЖК-экран
1 × кабель питания
1 × кабель VGA
1 × av-кабель
1 × Клавиатура с кабелем
Ниже приведены способы оплаты, которые мы обычно используем,Кроме платформы.
Мы отправим товар в течение 3 рабочих дней как можно скорее после размещения заказа.(Expcet праздник)
Пожалуйста, подтвердите свой адрес заказа и номер телефона, если вы хотите изменить адрес, свяжитесь с нами.
Доставка Обычным способом прибудет в течение 15-60 дней. Если вам нужен товар срочно, пожалуйста, свяжитесь с нами, чтобы отправить экспресс-доставку, мы проверим стоимость экспресс-доставки для вас.
Примечание:
Независимо от того, что произошло, пожалуйста, свяжитесь с нами в первый разВместо того, чтобы оставлять негативные отзывы или открывать спор.
Мы постараемся сделать все возможное, чтобы помочь вам решить проблему или повторно отправить/вернуть вам деньги. Пожалуйста,Доверяйте нам иДайте нам шанс служить вам.
Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.
Любые проблемы с операцией, мы можем обеспечить беспроводную техническую поддержку в рабочее время.
Если товар поврежден во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы повторно отправим или вернем вам деньги.
Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.
Анализ неисправностей и съемка:
T1: ЖК-экран показывает черный экран после включения.
S1: 1. Пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к усилительной плате (плата инвертора). Если нет, подключите его и включите питание снова.
S1: 2. Проведите некоторые тесты обмена: измените входной сигнал на тест; Измените адаптер питания на тест; Измените источник сигнала на тест; Измените сигнальный кабель на тест; Измените ЖК-экран на тест. И так далее.
T2: сигнальный кабель не может подключаться к разъему экрана.
S2: если ваш экран имеет разъем eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например, LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить неправильный продукт». Или сначала свяжитесь с продавцом.
T3: Изображение ЖК-экрана не отображается правильно или показывает белый экран. Или светодиодный дисплей поочередно мигает красным и зеленым цветом.
S3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана с правильным направлением. (Pin1-Pin1, на некоторых панелях Кабельный соединитель может быть собран в двух направлениях, поэтому иногда при смене на обратную сторону он будет хорошо работать)
S3:2. Пожалуйста, подтвердите, является ли разрешение ЖК-экрана таким же, как разрешение платы ЖК-контроллера (пожалуйста, обратитесь к ссылке на покупку платы контроллера, которая отмечена совместимым разрешением, используйте Тип экрана для поиска в сети, чтобы подтвердить разрешение поддержки), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки исправят эту проблему.
T4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли внутри экрана изображение или нет)
S4: пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).
Если состояние подключения в порядке, может быть, плата инвертора сломана, если обнаружите эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.
T5: дисплей продолжает перезапускать после включения питания.
S5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер с большим выходным током (2A или больше 2A)
T6: включение, через несколько секунд дисплей переходит на черный экран.
S6: если вы не подключите сигнальный кабель (без источника входного сигнала), он войдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении и используйте клавиатуру для переключения на соответствующий канал.
T7: когда кабель сигнала не подключается к ЖК-дисплею, питание на плате, Светодиодный дисплей клавиатуры красного или зеленого цвета. И затем, когда вы подключаете кабель к ЖК-экрану, Светодиодный дисплей клавиатуры выключен.
S7: это из-за неправильного определения сигнального кабеля, пожалуйста, свяжитесь с продавцом, чтобы подтвердить, есть ли у продавца совместимый кабель с ЖК-экраном или нет.
T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.
S8: если сигнал HDMI или DVI подключен. Пожалуйста, установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.
T9: разрешение не поддерживается.
S9:1. Пожалуйста, измените на другие разрешения, чтобы подтвердить, могут ли они отображаться нормально или нет.
S9:2. Входное разрешение несовместимо с разрешением ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана записывает общее разрешение, соответствующее специальному разрешению, И меню панели управления Отображает общее разрешение. Если вы хотите отобразить то же разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и хотите улучшить ее, пожалуйста, свяжитесь с нами.
T10: на экране отображается несколько цветов, меняющихся на изображении, когда вы только Включите плату или цвет экрана показывает заводской режим OSD, когда вы включаете и вводите сигнал на плату.
S10: это заводской режим, пожалуйста, помогите использовать клавиатуру вкл/выкл, чтобы выключить доску, затем включите, он будет автоматически выходить из заводского режима, И будет работать как обычно.
T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.
S11: пожалуйста, удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили с платой контроллера.
T12: для платы Type-C, после подключения Type-C на ЖК-экране нет сигнала.
S12: пожалуйста, подтвердите ссылку на покупку. Если один тип C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.
T13: когда использовать Type-C подключение к телефону, он не может включаться или яркость очень низкая.
S13: 1. Входной ток на мобильный телефон недостаточно, и невозможно ввести достаточно тока, чтобы контрольная плата могла работать во время передачи сигналов.
S13: 2. Когда телефон включен, яркость по умолчанию включена. Входной ток на мобильный телефон недостаточно. Вам нужно подключить дополнительный адаптер питания к плате управления.
T14: главный чип горячий.
S15: температура нового чипа платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о рассеивании тепла, вы можете добавить радиатор.
