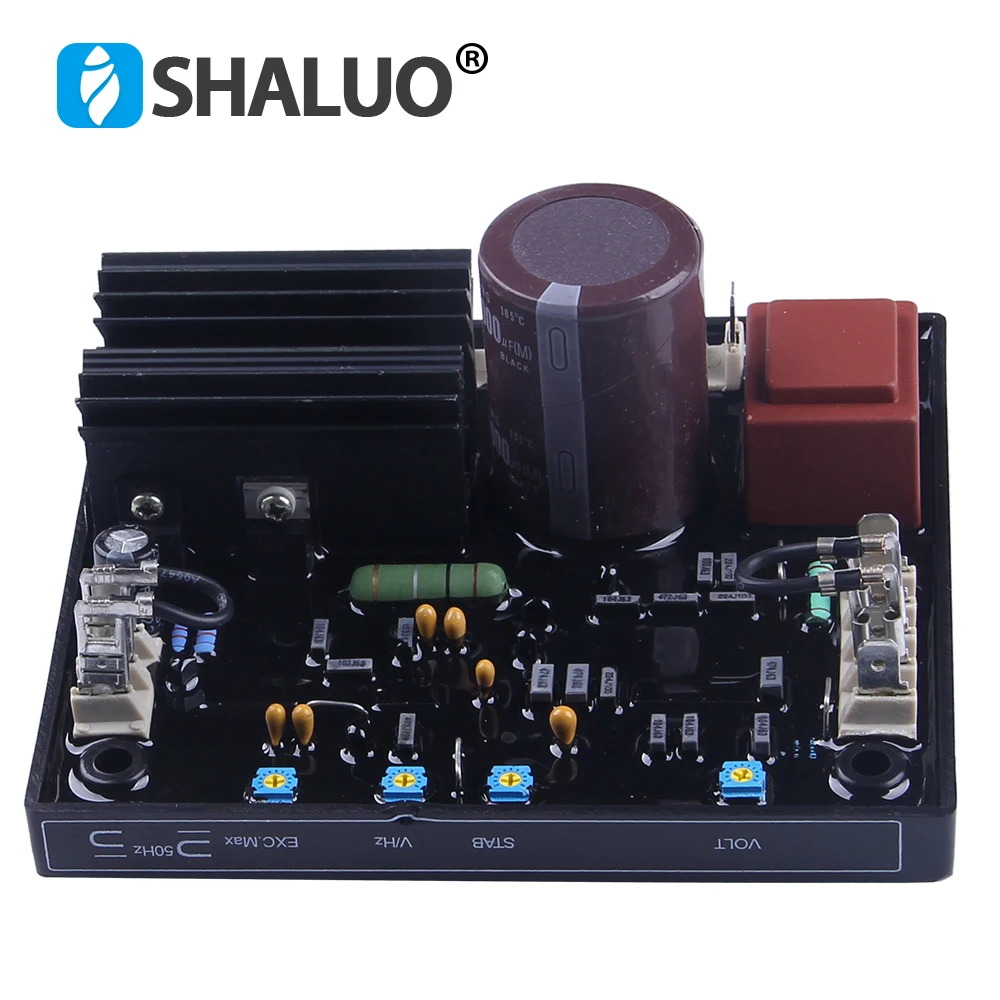

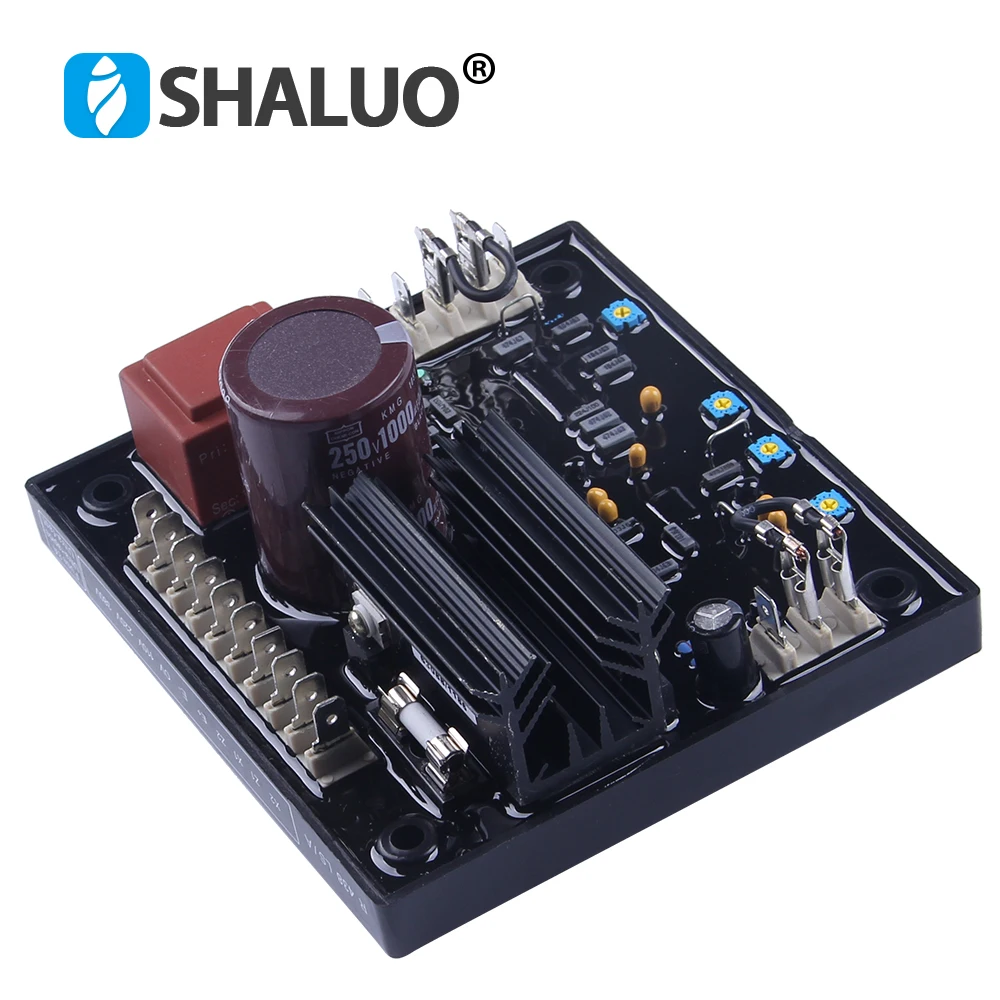

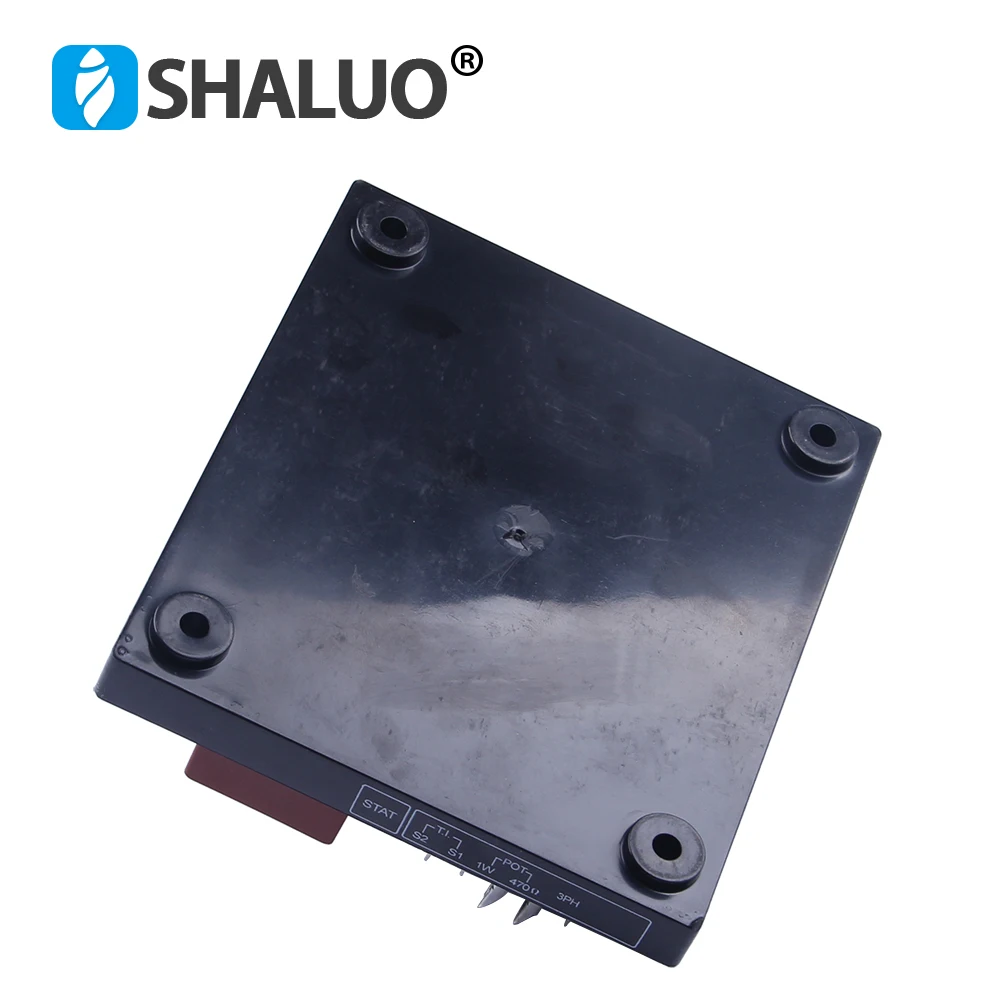

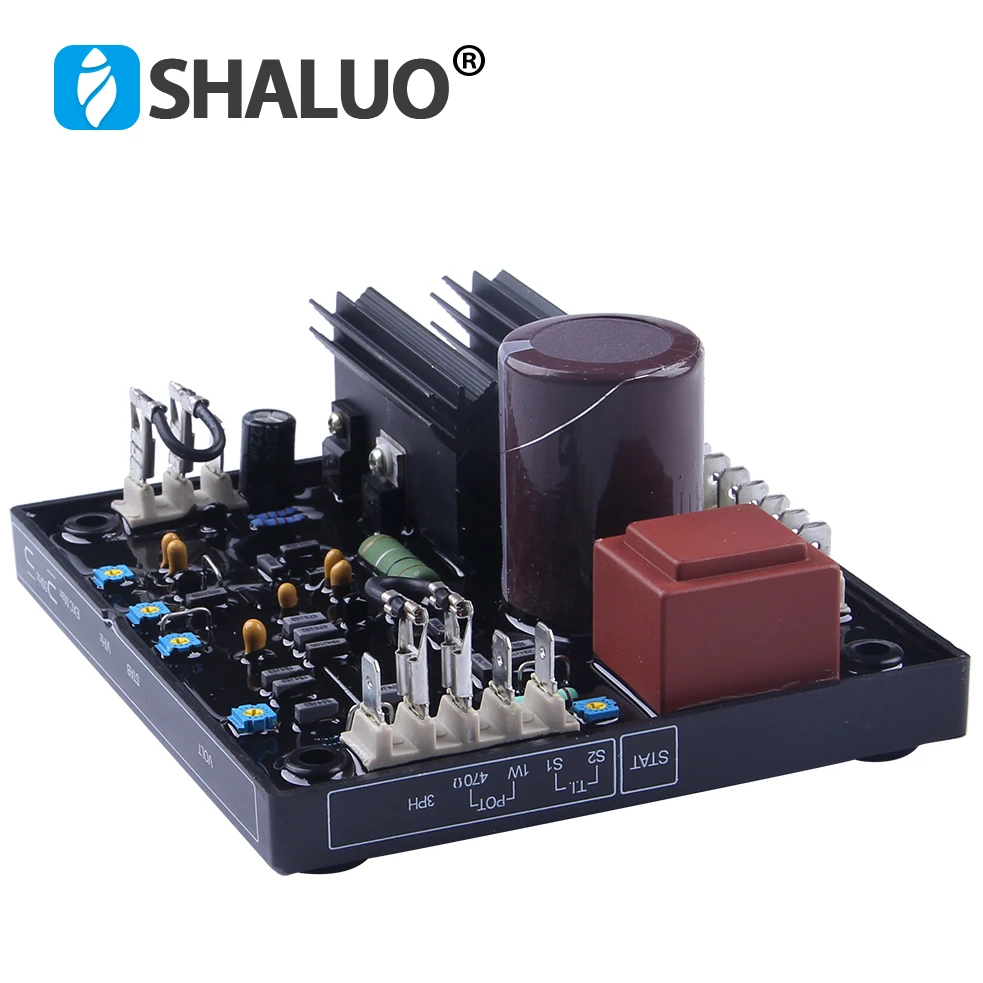

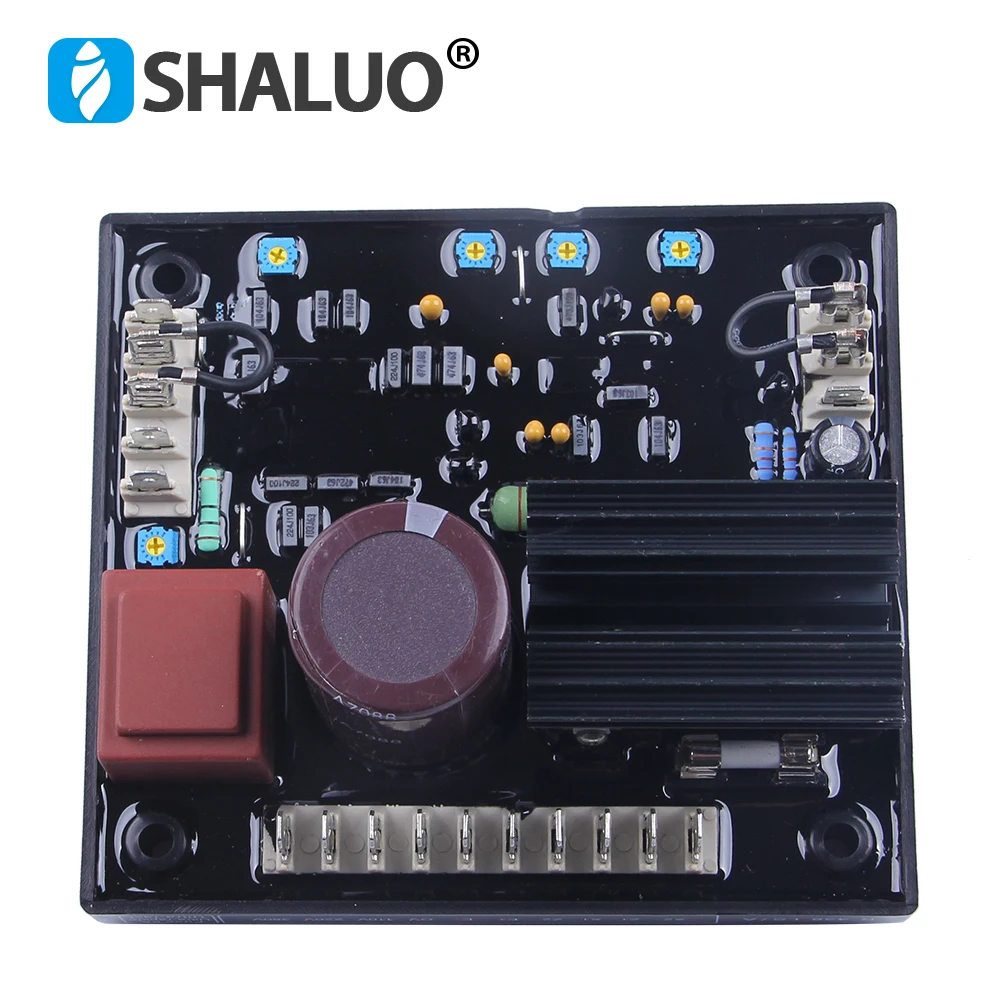

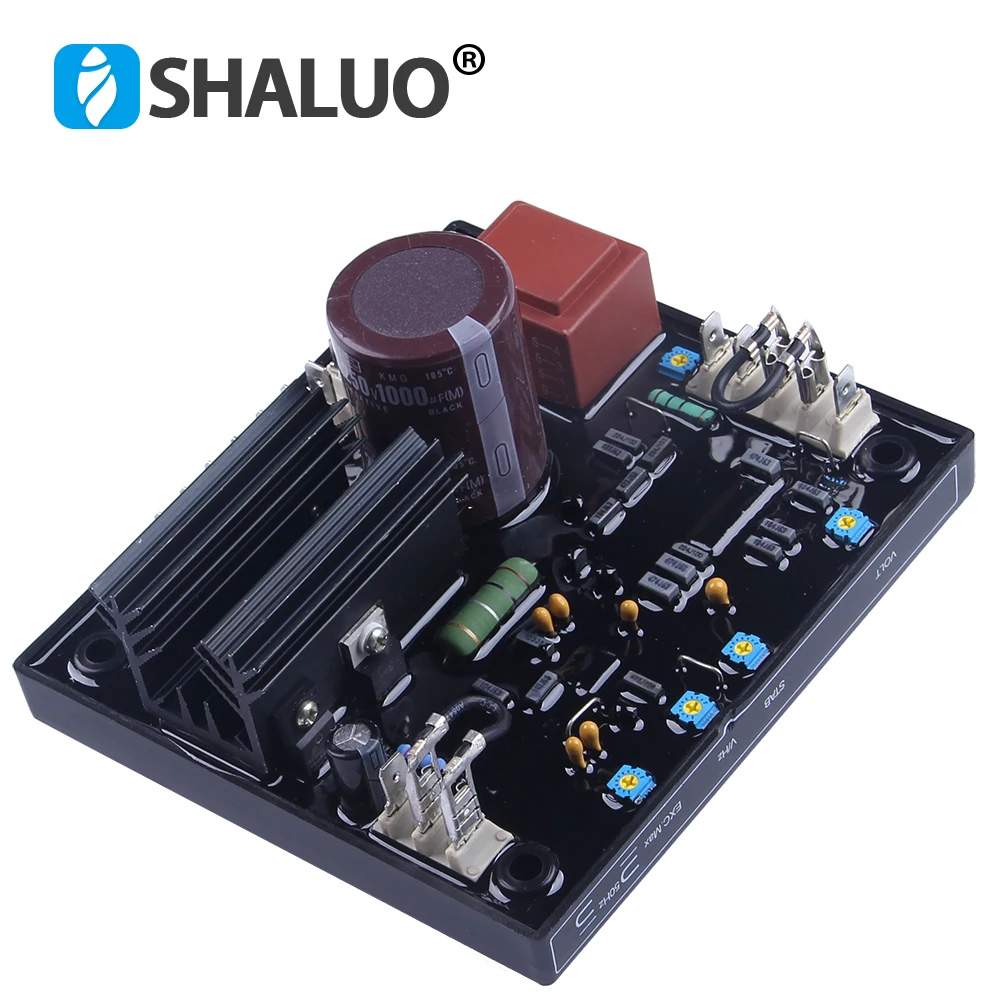

Оригинальный стабилизатор AVR R438, автоматический контроллер переменного тока напряжения, регулятор, 3-фазный Регулируемый регулятор тока для дизельного генератора

R438 генератор постоянного магнита или A.R.E.P или вспомогательный Тип обмотки регулятор напряжения является совместимой заменой для R448, R449, R438 и AEM110RE016, а также 922 124.

Схема автоматического регулятора напряжения R438 (AVR) обеспечивает замкнутое замыкание выходного напряжения генератора с помощью регуляторного возбуждающего поля тока, r438 может питаться от EREP или PMG полевой системы возбуждения и устанавливается в качестве опции на:

-100series

-200 серии generaotors

-300series

С системой возбуждения AREP AVR R438 питается от двух вспомогательных обмоток, которые не зависят от цепи обнаружения напряжения. С опцией PMG R438 AVR питается от PMG, который установлен ar задний конец генератора.

Регулирование напряжения <± 0.5%

Модуль приемки нагрузки (LAM)

50/60 Гц по выбору

Под частотой и Exc. Максимальную защиту

Однофазный или трехфазный датчик напряжения опционально

Устройство плавного пуска напряжения Ramping

Нормальное быстрое время отклика (опция)

Измерение напряжения:Терминал 0-110 В = 95-140 в

Терминал 0-220 В = 170-260 в

Терминал 0-380 В = 340-520 в

Частота:В переменного тока, 50-60 Гц

Напряжение на входе: постоянный ток40-50VAC, 3 фазы

Harmpnic вспомогательный намотки:6-150VAC (без нагрузки rms)

Выход:

Стабилизатор напряжения: Макс 160VDC на 120VAC вход

В настоящее время: Макс 8A

Сопротивление: 15 Ω Минимум

Регулирование: +/-5% RMS с 4% двигателем

Напряжение установить: Остаточное напряжение на avr terminal≥ 5AC

Внешний Напряжение adustament: +/-10% с 1k Ом 1 ватт триммером
