3-осевой шаговый двигатель Nema 42 3256 унций и драйвер DM2722A 220 В 7.0A 300 микро принтер металла для CNC мельница longs мотор

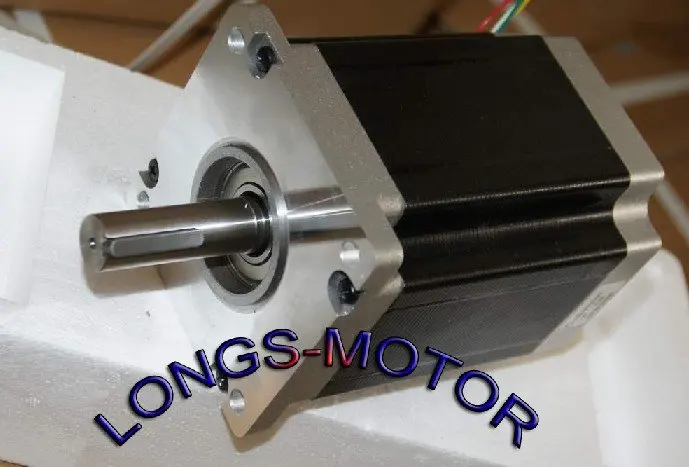

Часть №: 42HS5460

Размер оправы: NEMA42

Угол шага: 1,8 градусов

Напряжение: 5.44VDC

Ток: 6,8 а/фаза

Сопротивление: 0.8 Ом/фаза

Индуктивность: 15mH/фаза

Удерживающий крутящий момент: 230кг-см 3256oz-in

Инерция ротора: 1090 г-см2

Количество проводов: 4

Вес: 8,4 кг

Длина: 150 мм

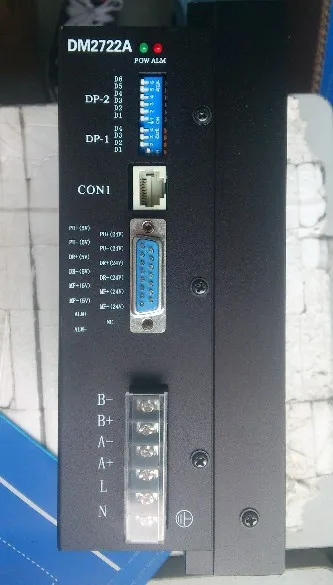

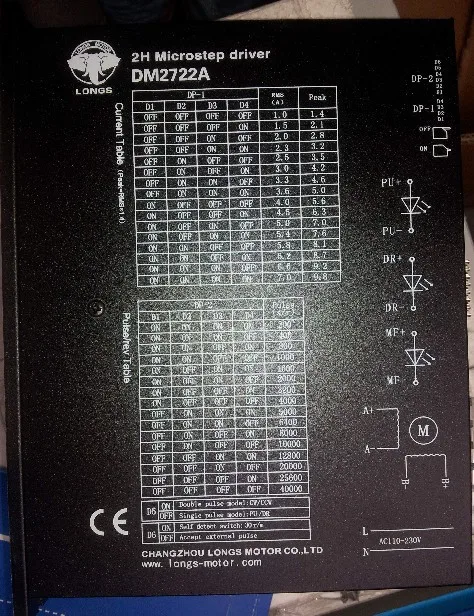

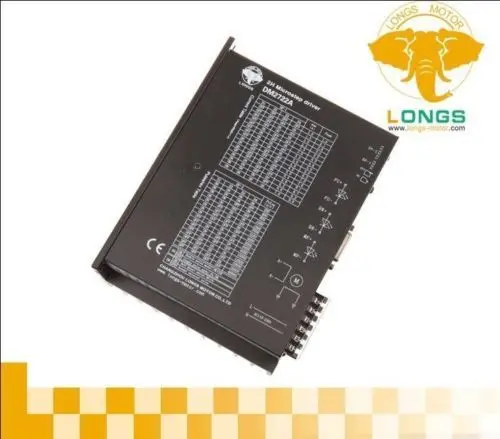

2, Драйвер шагового двигателя DM2722A

110-220VAC, 7.0A, 300Microstep

DM2722A является полностью цифровым 2-фазным шаговым драйвером на основе управления DSP. Напряжение привода от 110 В до 220 В переменного тока. Он предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов с наружным диаметром 86 мм-130 мм, регулируемым фазовым током 1,2a-7,0a. Схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно без шума и вибрации. Самая высокая микроступень 60000ppr. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочная машина и т. д.

Особенности

L  Высокая производительность, низкая цена

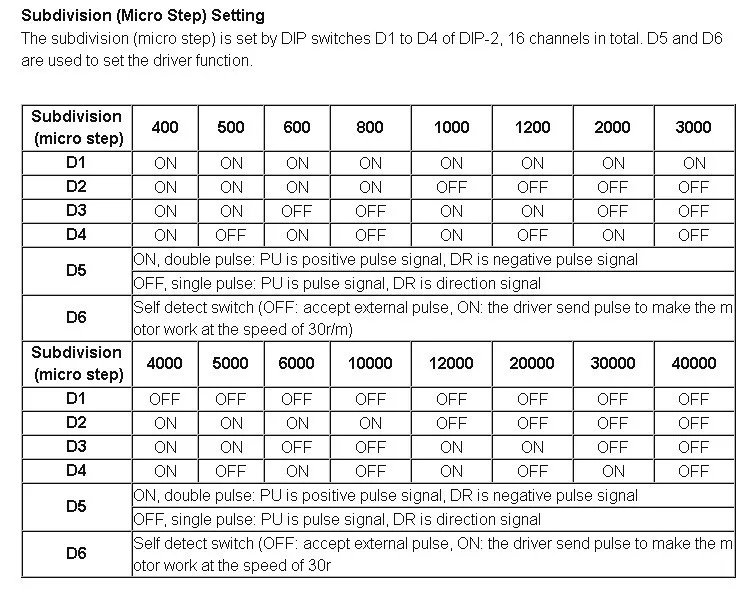

L          16 каналов постоянный угол, постоянный крутящий момент микро шаги, самый высокий микро шаг: 60000ppr

L          Максимальная частота отклика: 200 кппс

L          Ток обмотки будет уменьшен приблизительно на 50%, когда команда импульса не будет получена в течение 0,1 секунды

L          Опто-изолированный сигнал I/O

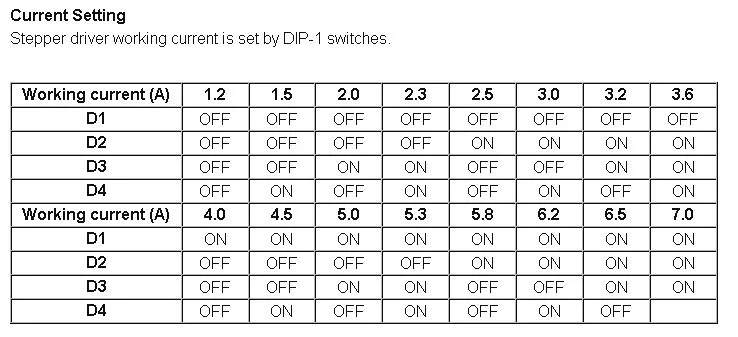

L          Ток привода регулируется в 16 каналах от 1.2A/фазы до 7.0A/фазы

L          Одиночный источник питания от 110 В до 220 В переменного тока

L          Функция памяти фазового терминала (терминал фазовой фазы двигателя запоминается после 5s остановки входного импульсного поезда, и он восстанавливается при включении питания шагового драйвера или изменении сигнала MF от низкого уровня до высокого уровня)
