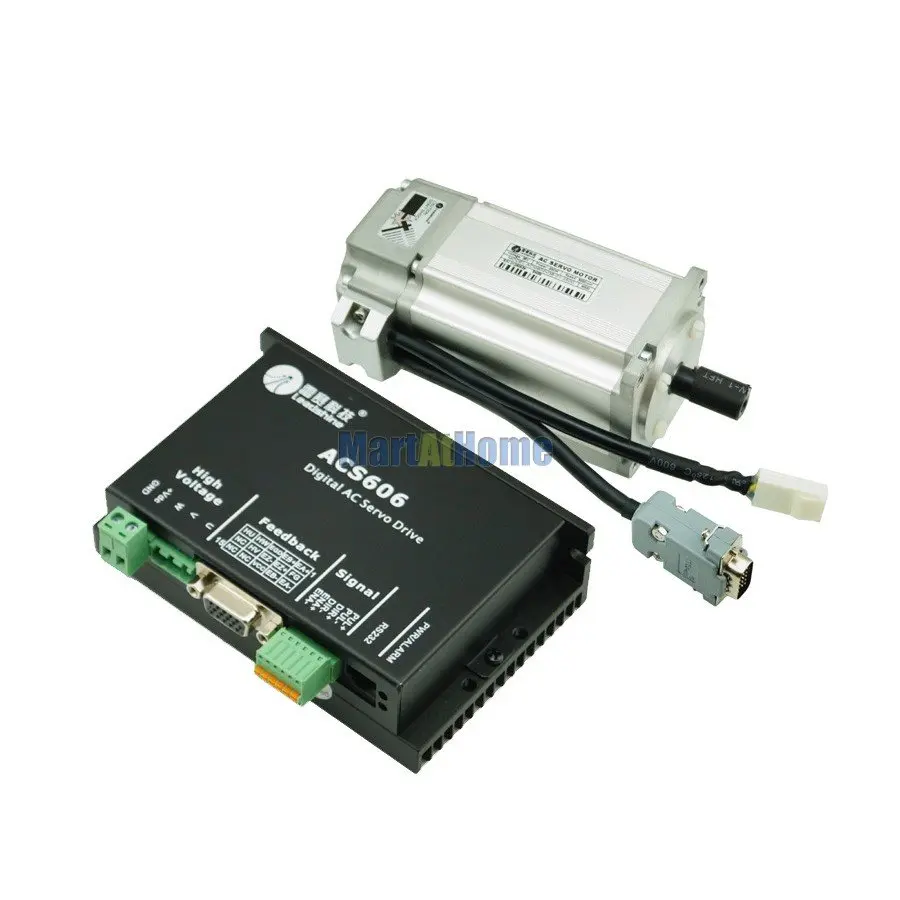

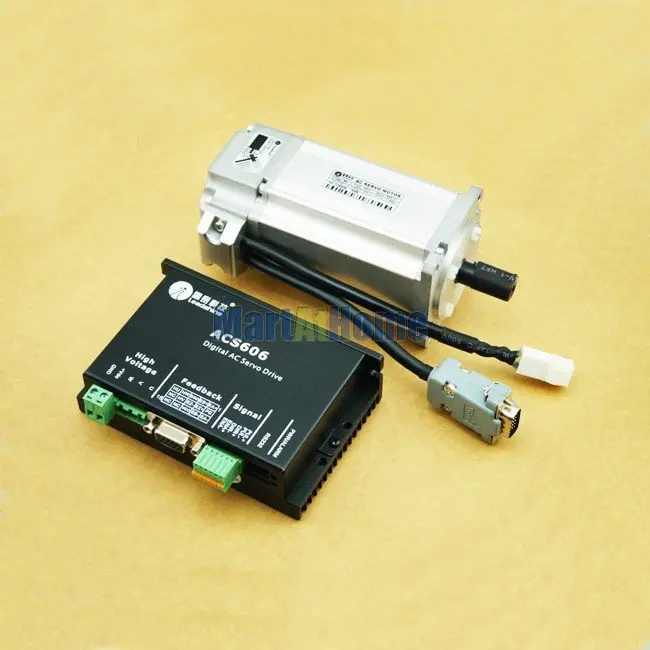

Набор бесщеточных сервоприводов с ЧПУ Leadshine ACS606 + 200 Вт, серводвигатель переменного тока ACM602V36 для фрезерного станка с ЧПУ, гравировального Станка # SM408 @ SD

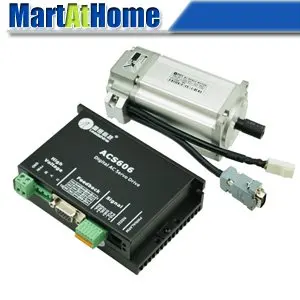

CNC Leadshine бесщеточный сервопривод (привод ACS606 + 200 Вт AC Серводвигатель ACM602V36-01-2500 ) # SM408 @ SD

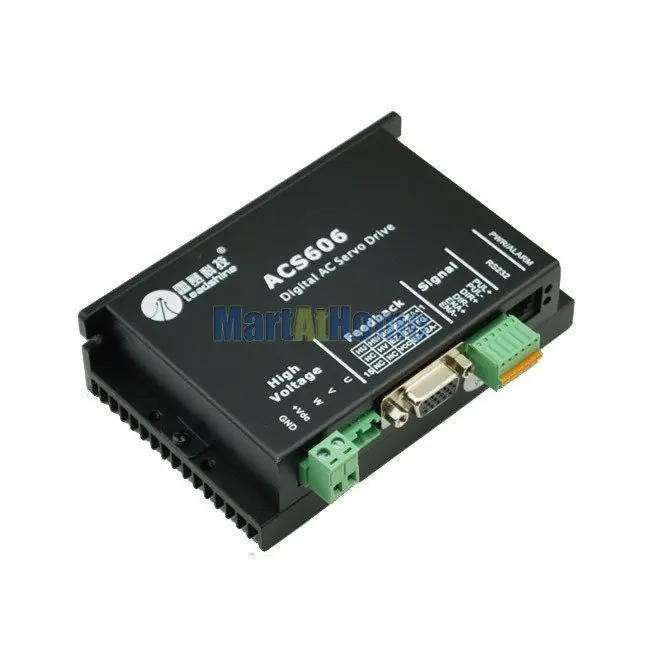

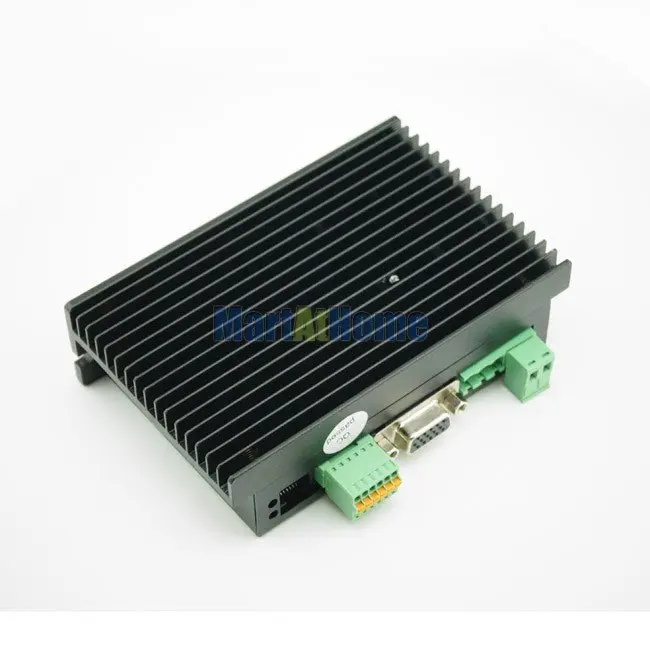

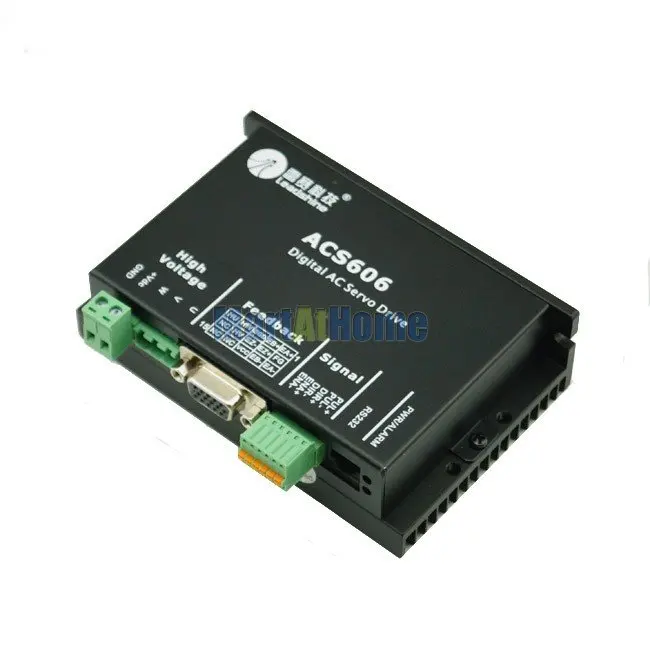

Бесщеточный сервопривод ACS606

Описание:

Полностью Цифровой Сервопривод переменного тока Leadshine ACS606 разработан с 32-битным DSP на основе передового алгоритма управления. Поскольку его входные команды являются сигналами PUL/DIR, пользователи могут обновить шаговые диски до ACS606 без изменения систем управления. ACS606 может предложить высокую точность, высокую скорость и высокую надежность и широко использовать в струйных принтерах, гравировальных машинах и т. д. встроенный контроллер используется для тестирования и настройки. Инструменты настройки и настройки на базе ПК, а также портативные инструменты могут соответствовать различным условиям настройки или требованиям. ACS606 может управлять бесщеточным и серводвигателем постоянного тока. Но он больше подходит для бесщеточных серводвигателей постоянного тока. По сравнению с ACS806, ACS606 имеет меньше ввода-вывода, таким образом имеет меньший размер и Более выгодный

Особенность:

-Пиковый ток: 18 А, постоянный ток: 6 А (макс.), 10 - 200 Вт

-FOC-SVPWM технологий

-Электронная передача от 1/255 до 255

-Функция самотестирования с трапециевидным профилем скорости

-Поддержка сигналов управления PUL/DIR и CW/CCW

-Оптоизолированный, поддерживает односторонний и дифференциальный входы

-Диапазон блокировки после ошибок регулируется

-Защита от сбоев кодировщика, перенапряжения, перегрузки по току

-10 последних сбоев функции Самозаписи

-Небольшой размер, технология поверхностного монтажа

Применение:

Подходит для крупных и средних автоматизированных машин и оборудования, таких как струйные принтеры, гравировальные машины, оборудование для производства электроники, специальные станки с ЧПУ, устройства выбора и размещения, упаковочные устройства и т. д. Особенно адаптация к приложениям требует высокой скорости, высокой точности и низкого уровня шума двигателя.

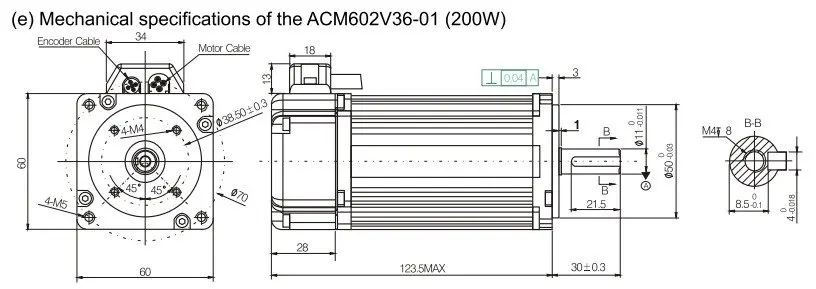

Механические характеристики (единица измерения: мм [дюйм])

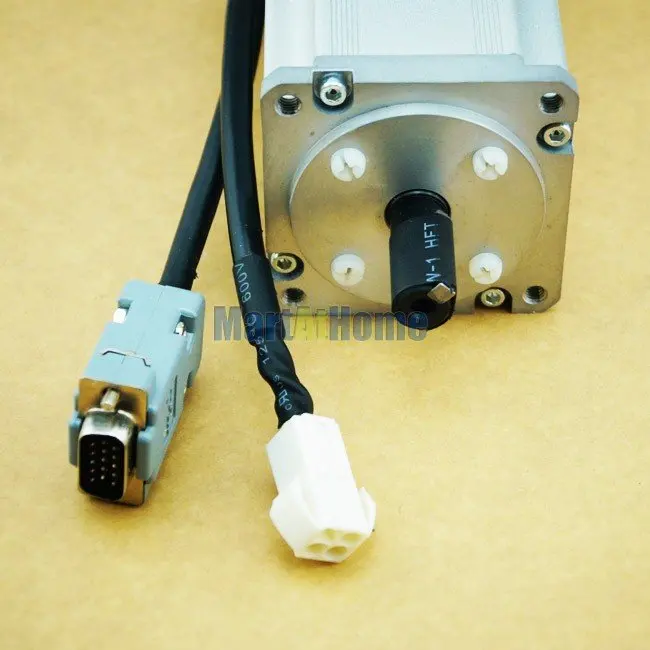

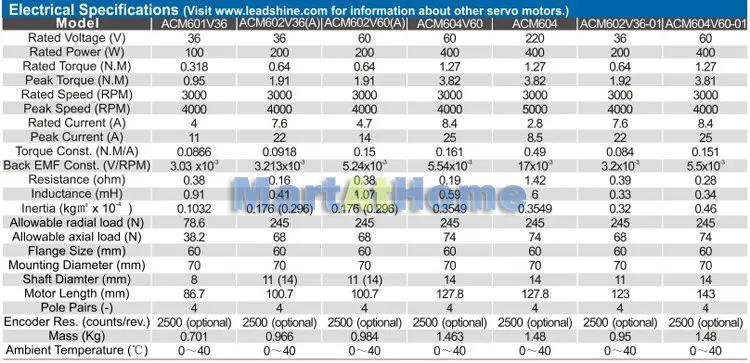

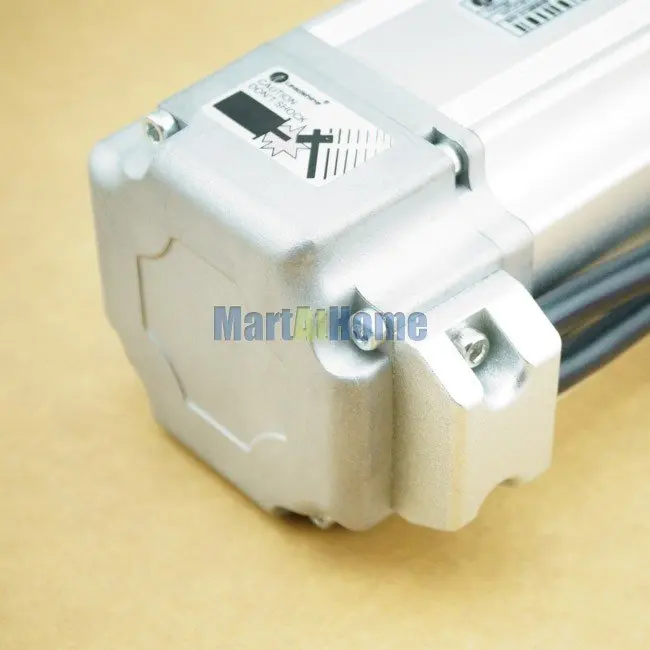

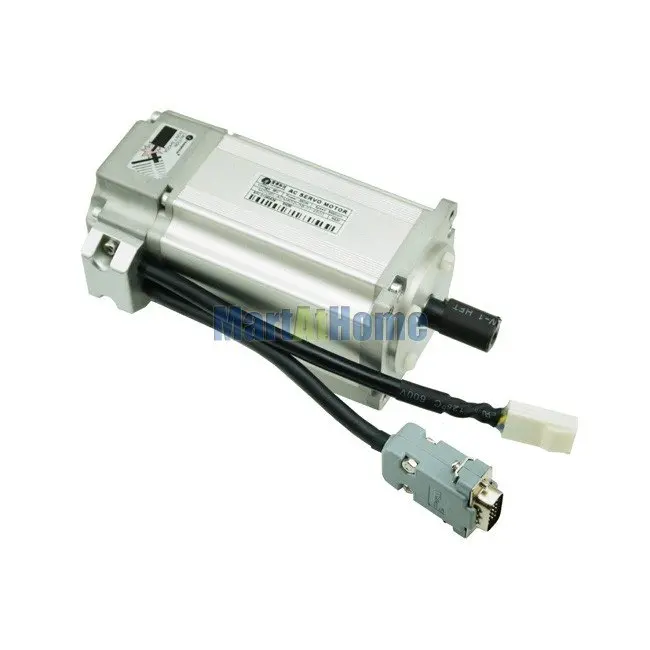

Бесщеточные серводвигатели ACM602V36-01-2500:

Особенности

-Обмоточное Соединение: дельтное соединение

-Датчик Холла: 120 градусов

-Фаза: 3

-Радиальный вал: 0,025 мм

-Осевой ход вала: 0,025Мм @ 460 г

-Пары полюсов (-): 4

-Допустимая радиальная нагрузка: 78.6N-245 от фланца

-Допустимая осевая нагрузка: 38,2-74н

-Уровень изоляции: класс B

-Прочность изоляции: 500 В постоянного тока в течение одной минуты

-Сопротивление изоляции: 100 МОм

Серводвигатели обладают высокой производительностью с широкой мощностью до 200 Вт. Крепление Совместимо с серводвигателями Panasonic и Fuji AC. Серия ACM идеально подходит для экономичных приложений. Стандартная модель поставляется со стандартным 2500 линейным кодировщиком с дифференциальными энкодерами (a, B, индекс) и датчиками Холла со стандартным ХоломСигналы (U, V, W). Двигатели серии ACM, управляемые сервоприводами серии Leadshine ACS, могут соответствовать требованиям приложений, требующих скорости от 1 об/мин до 4000 об/мин.

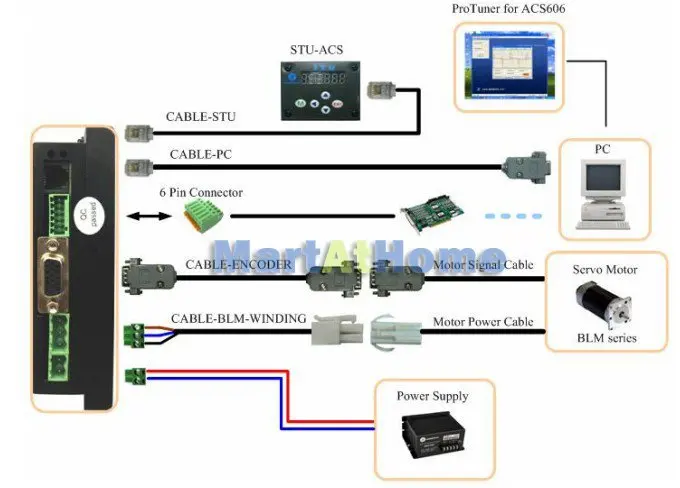

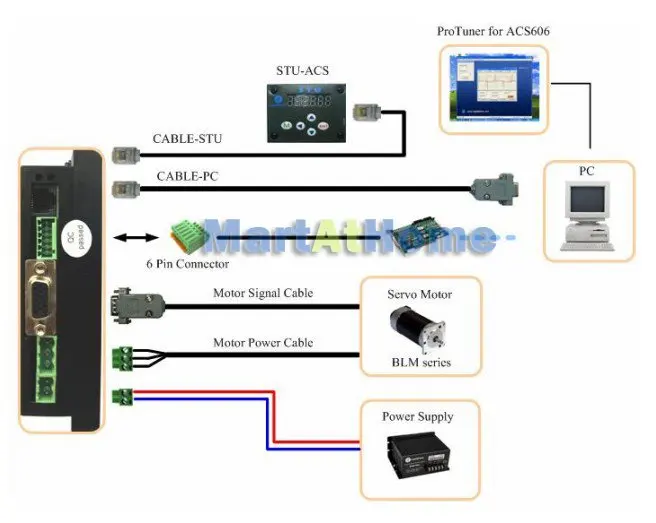

Аксессуары и соединения

Посылка

1 x бесщеточный сервопривод ACS606

1X серводвигательACM602V36-01-2500

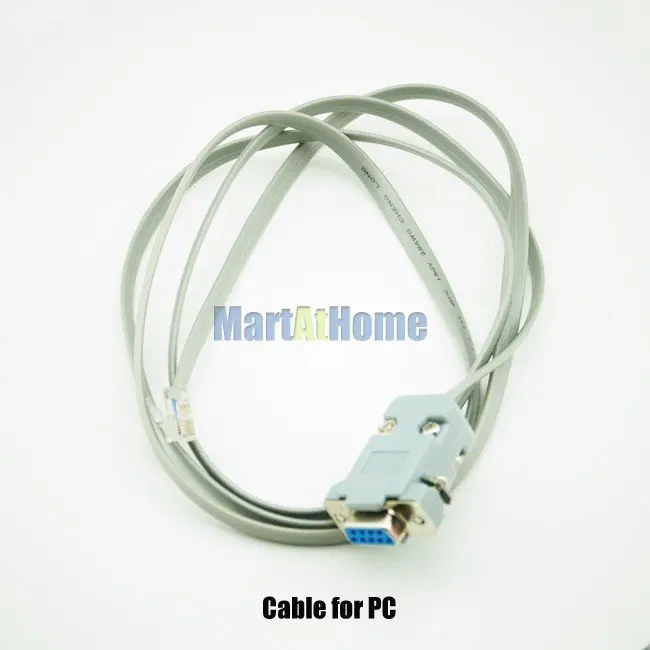

1 х кабель для ПК

1 х кабель для кодировщика

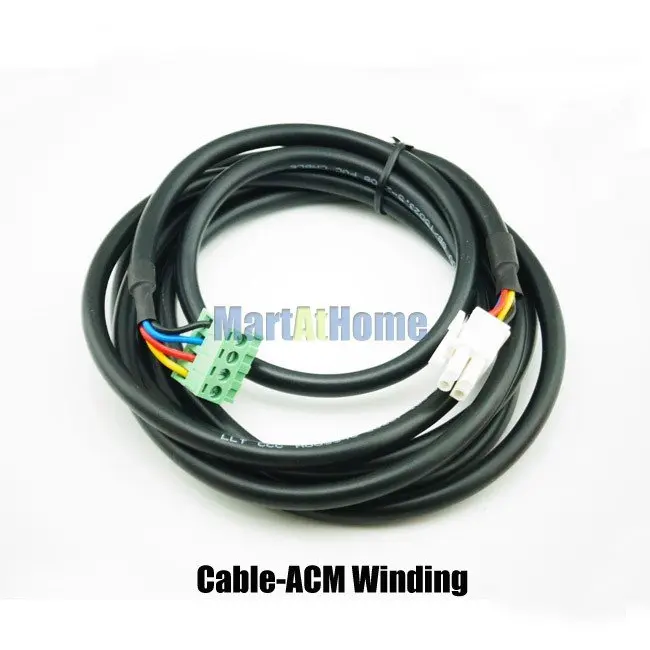

1 x обмотка кабеля ACM

6-контактный разъем-1 шт.
