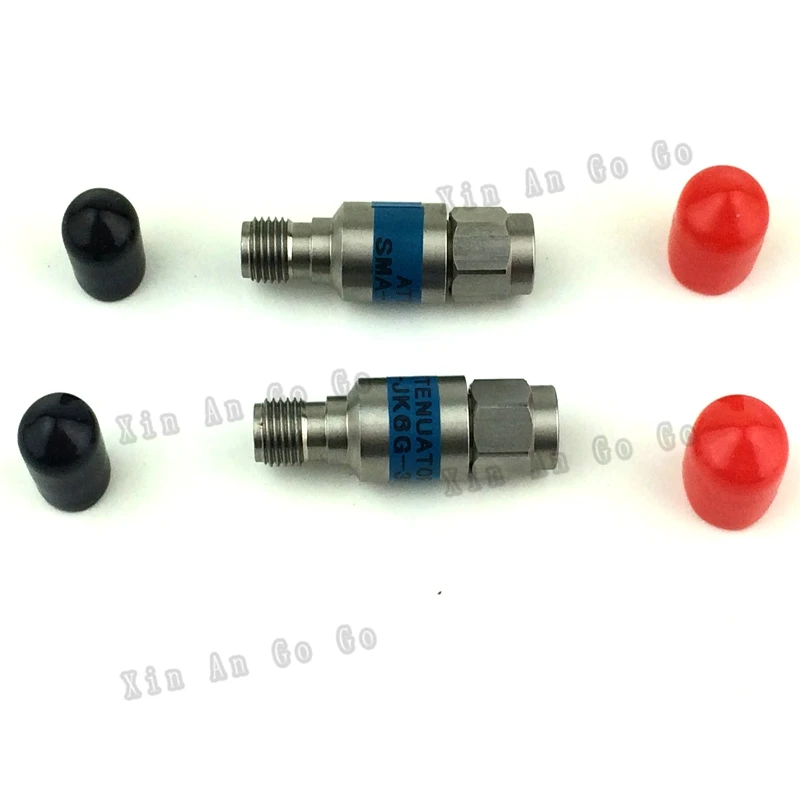

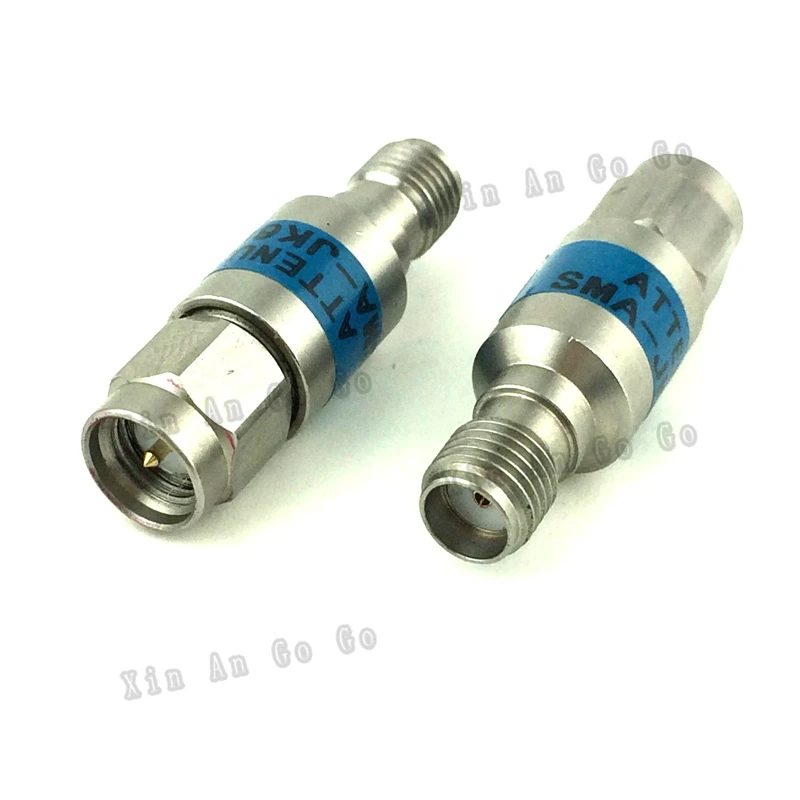

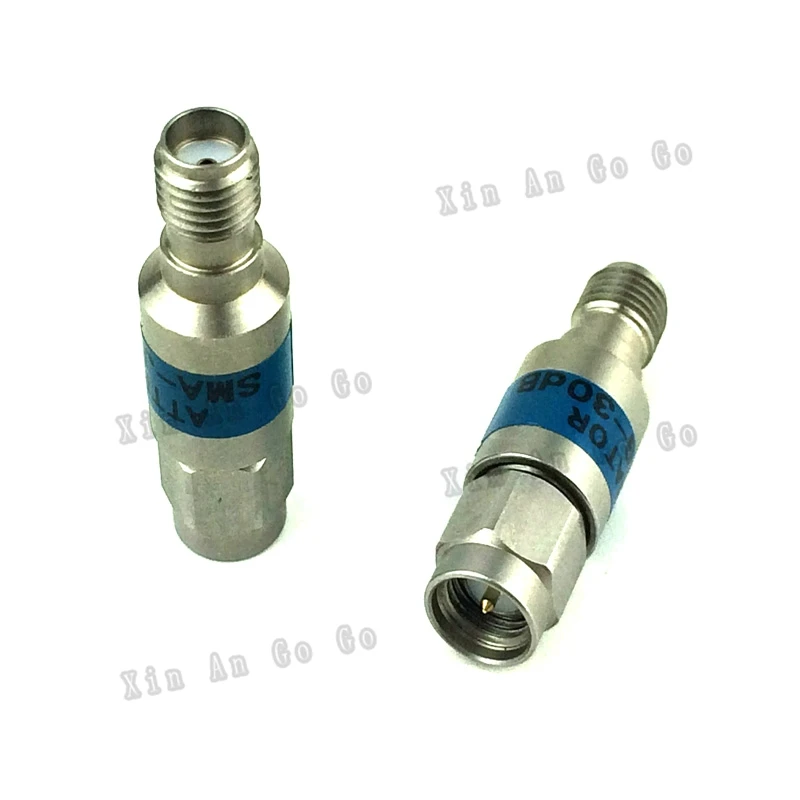

SMA аттенюатор SMA штекер к Джеку
Характеристики:
Характерное сопротивление: 50 Ом
Частотный диапазон: 0-6 ГГц
Коэффициент стоячей волны, макс. 1,30
Диапазон мощности: 2 Вт
Объем затухания (дБ) : 5
Материал и покрытие
Корпус: Пассивация из нержавеющей стали
Центральная Игла: Бериллиевая Медь позолоченная
Резьба винта: Пассивация из нержавеющей стали
Изолятор: ПТФЭ
Тип корпуса разъема: Штекер SMA в разъем SMA
Вес: 0,09 кг
Связанные параметры
1) затухание: используются для описания процесса передачи от одного конца до другого конца сигнала о снижении мощности. Несколько доступных или коаксиальных децибел для экспресс-доставки.
2) КСВ: равно характерному сопротивлению в линии передачи и выходу соотношения сопротивления нагрузки.
3) Максимальная средняя мощность: при затухании выходного прекращения характерного импеданса, самая высокая рабочая температура в указанной на долгосрочной перспективе добавляется к затуханию на входе самой мощной. Когда рабочая температура падает до 20 и ОРМ; C, Входная мощность падает до 10 мВт, спад другого индекса не должен изменяться.
4) вносимые потери коэффициента мощности: когда входная мощность от 10 мВт до номинальной мощности, изменение значения вносимых потерь (дБ).
5) Максимальная пиковая мощность: при распаде выходного сигнала характерное сопротивление, Максимальная рабочая температура в указанном времени, добавьте в распад на входе до максимальной пиковой мощности ширины импульса 5 мс. Когда рабочая температура падает до 20 и ОРМ; C, Входная мощность падает до 10 мВт, спад другого индекса не должен изменяться.
6) Температурный коэффициент: в максимальном рабочем диапазоне температур вносимые потери наибольшие изменения, с указанием dB / & ordm; C.
7) удар и вибрация: распад должен пройти три испытания на удар и вибрацию.
8) вносимые потери частотной характеристики: в 20 и ордм; С, частотный диапазон значений потери вариации (дБ).
9) Предел рабочей температуры: распад работает в максимальной входной мощности самой высокой температуры (и ордм; С).
10) Номинальное отклонение вносимых потерь: в пределах 20 и ордм; С, входная мощность при измерении вносимых потерь 10 мВт и отклонение номинального значения.
11) срок службы соединения: количество раз нормального подключения/отключения; В сроке службы положений по всем электрическим и механическим индексам должен соответствовать требованиям индекса.
12) интермодуляционное Искажение: интермодуляционное искажение по составу бродячих сигналов, потому что устройство нелинейных факторов и поколения. Особенно необходимо сосредоточиться на первых трех интермодуляционных искажениях, потому что первые три продукта интермодуляции являются самыми большими и не должны быть фильтрами. Первые три метода тестирования интермодуляционного уровня-два и т. д. чистого сигнала (f1 и f2) на испытываемое устройство, первые три интермодуляции появятся на выходе спектра f1-f2 и 2 2 f2-f1 месте. Первые три интермодуляционных продукта по отношению к размеру f1 или f2, чтобы определить, by-dBc к сказанному.
