Бесплатная Доставка Новый Leadshine DC Серводвигатель ACS606 работать на 24-60VDC 3-фазный драйверы переменного тока может пуш-ап 50 Вт-200W гранж пуловер высокого качества серводвигатель
В нашем магазине есть много видов продуктов контроля движения, включая продукты CNC, если вы готовы, пожалуйста, сообщите нам, что вам нужно, мы найдем его для вас, пока вы не будете удовлетворены, У нас также есть техническая поддержка, поэтому если у вас есть какие-либо вопросы, пожалуйста, сообщите нам, Тогда мы можем предложить вам цену, спасибо
Характеристика:
Пиковый ток: 18А, непрерывный ток: 6 А (макс.), 10 - 200 Вт
FOC-SVPWM технологии
Частота электронных передач от 1/255 до 255
Функция самопроверки с трапециевидным профилем скорости
Поддержка сигналов управления PUL/DIR и CW/CCW
Опто-изолированный, поддержка односторонних и дифференциальных входов
Следующий диапазон блокировки регулируется
Защита от перенапряжения, перегрузки по току, сбоя кодировщика
10 последних ошибок Функция Самозаписи
Малый размер, технология поверхностного монтажа
Введение:
Leadshine полностью цифровой сервопривод переменного тока ACS606 разработан с 32-битными DSP на основе передовых алгоритм управления. Так как входные команды являются сигналами PUL/DIR, пользователи могут обновить шаговые диски до ACS606 без изменения систем управления. ACS606 может предложить высокую точность, высокую скорость и высокую надежность производительности и широко используется в струйных принтерах, гравировальных машинах и т. д. встроенный контроллер используется для тестирования и настройки. ПК и ручные настройки и инструменты настройки могут удовлетворить различные настройки среды или требования. ACS606 может управлять как бесщеточными, так и серводвигателями переменного тока. Но он больше подходит для бесщеточных серводвигателей постоянного тока. По сравнению с ACS806, ACS606 имеет меньший I/O, таким образом, имеет меньший размер и более экономичный.
Общие сведения:
Электрические характеристики (Tj = 25oC/77oF)
Параметры
ACS606
Мин.
Типичный
Макс.
Блок
Пиковый выходной ток
0
-
18
A
Продолжительный выходной ток
0
-
6
A
Напряжение питания
+ 18
-
+ 60
VDC
Ток логического сигнала
7
10
16
Ма
Частота импульсного ввода
0
-
200
КГц
Сопротивление изоляции
500
МО
Ток, предоставленный Кодировщику
-
-
100
Ма
Конфигурация соединителя:
Общая информация
Отзывы о разъеме сигнала
Штырь
Сигнал
Описание
I/O
1.
EA +
Кодировщик канала A + вход
I
2.
EB +
Кодировочный канал B + вход
I
3.
EGD
Сигнал заземления
GND
4.
HW
Датчик Холла с входом
I
5
Ху
Датчик Холла U вход
I
6
FG
Наземный терминал для экранирования
GND
7
EZ +
Резерв
I
8
ЭЗ-
Резерв
I
9
HV
Датчик Холла V вход
I
10
NC
Не подключен
-
11
EA-
Кодировщик канала A-вход
I
12
EB-
Кодировочный канал B-вход
I
13
VCC
+ 5 В @ 100 мА Макс.
О
14
NC
Не подключен
-
15
NC
Не подключен
-
Контрольный сигнальный разъем
Штырь
Сигнал
Описание
I/O
1.
Пул +
Импульсный сигнал +
I
2.
PUL-
Ввод импульсного сигнала-
I
3.
DIR +
Входной сигнал направления +
I
4.
DIR-
Входной сигнал направления-
I
5
Эна +
Включение входного сигнала +
I
6
Эна-
Включение входного сигнала-
I
Разъем связи RS232
Штырь
Сигнал
Описание
I/O
1.
NC
Не подключен
-
2.
+ 5 В
+ Мощность 5 В только для STU.
О
3.
TxD
RS232 передача.
О
4.
GND
Земля.
GND
5
RxD
RS232 получить.
I
6
NC
Не подключен
-
Разъем высокого напряжения
Штырь
Сигнал
Описание
I/O
1.
У
Фаза двигателя U
О
2.
V
Фаза двигателя V
О
3.
W
Фаза двигателя W
О
4.
+ Vdc
Входная мощность постоянного тока (18-60VDC)
I
5
GND
Мощность заземления.
GND
Больше о сигналах ввода/вывода
Сигнал
Описание
PUL +/PUL-
Импульсный входной сигнал. В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне. Для надежного отклика ширина импульса должна быть больше 0,85 МКС. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA.
DIR +/DIR-
Направление входного сигнала. В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик (CCW), активный как на высоком, так и на низком уровне. Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере на 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW.
Эна +/Эна-
Включите входной сигнал. Этот сигнал используется для включения/отключения накопителя. Высокий уровень для включения привода и низкий уровень для отключения диска. Обычно слеваНе подключен(Включен).

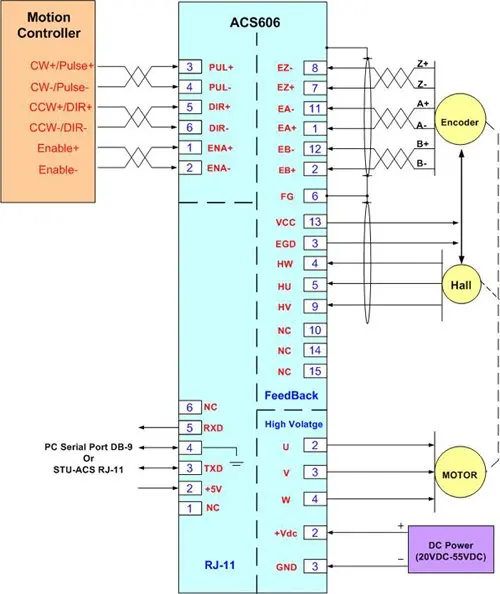

Типичные соединения

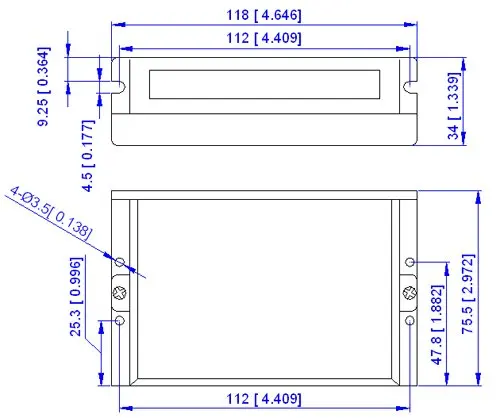

Механические характеристики (единица измерения: мм [дюйм])
