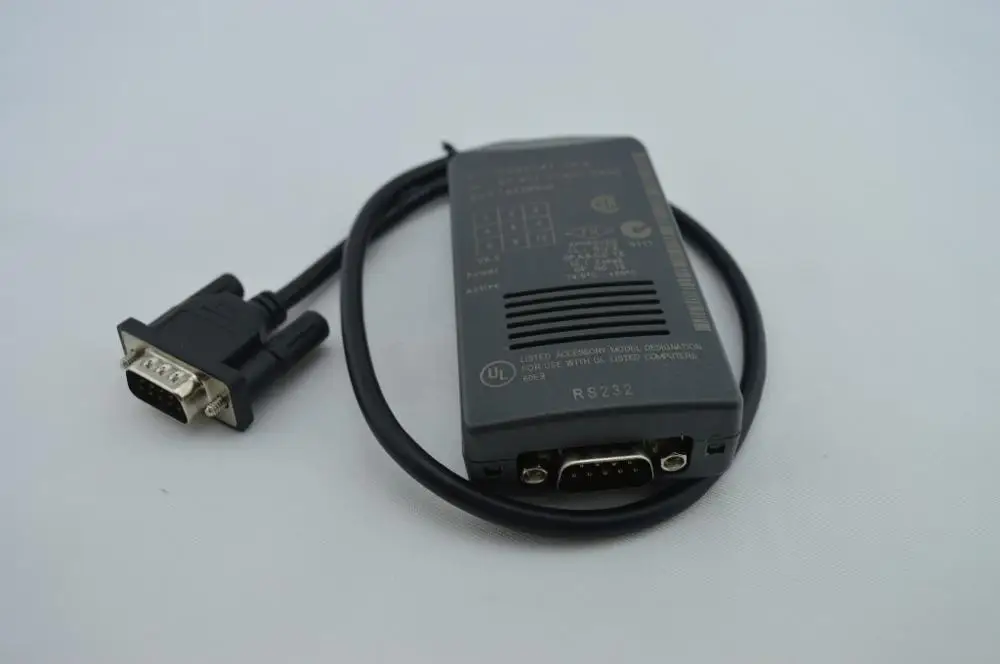

PC-MPI: адаптер программирования RS232 для ПЛК SIMATIC S7-300

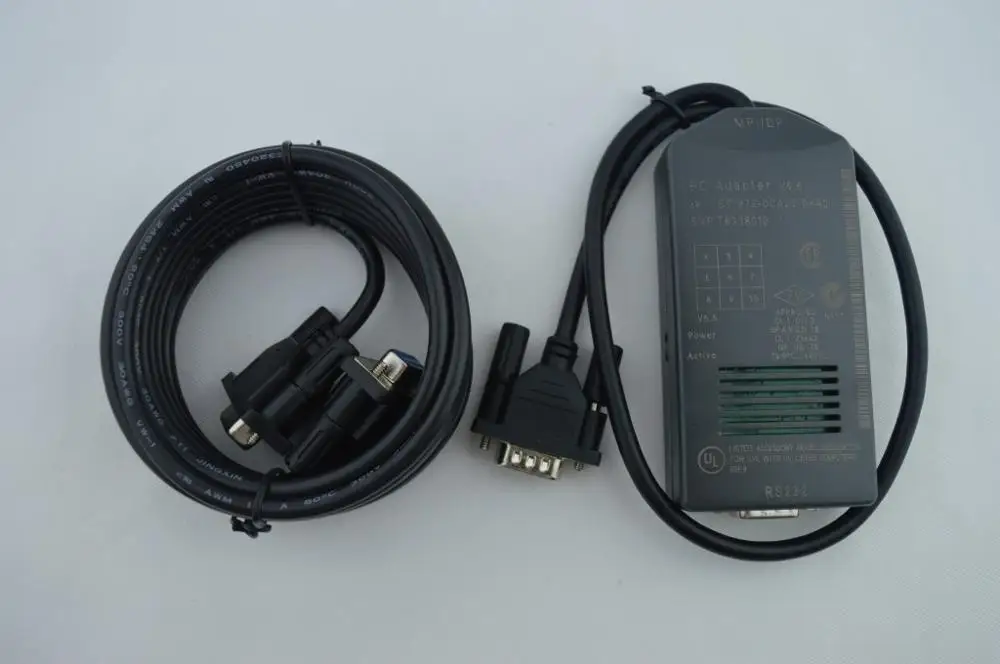

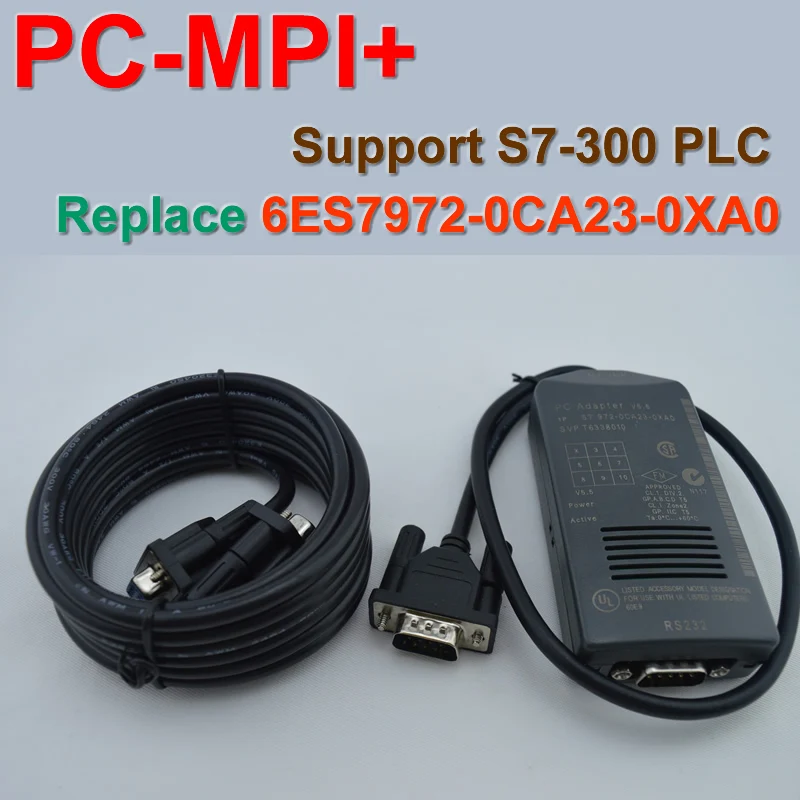

Siemens S7-300 PLC программный кабель, 3 метра.Адаптер PC / MPI также известен как адаптер PC. Это физический интерфейс-преобразование из RS232 интерфейса s в RS485, включая преобразование из RS232 в MPI протокол (многоточечный интерфейс). И он используется для подключения между ПК COM (RS232) и MPI (RS485) Siemens S7-300PLC.This без изоляции, выберите ПК/MPI +, если вам нужна электрооптическая изоляция.

Основные технические параметры:

Скорость передачи порта RS232: 19,2 кбит/с

Скорость передачи порта MPI: 187,5 кбит/с

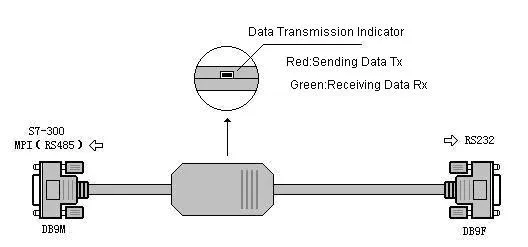

С полученными и отправленными индикаторами

Температура: 0 ~ 75 ° C

Общая длина кабеля: 5 м

Шаг 7 настройки программного обеспечения:

1. Перейдите в Шаг 7 главного интерфейса программирования по (SIMATIC Manager), нажмите: установить интерфейс PG/PC…», который находится в меню «Настройки», И Подключитесь к интерфейсу настройки PG/PC.

2. Дважды щелкните кнопку «адаптер ПК (Авто)» или «адаптер ПК (MPI)», чтобы перейти в настройки интерфейса параметров RS232 и MPI. Адаптер не поддерживает опцию «PC adapter (PROFIBUS)».

3. Нажмите на опцию «локальное подключение», чтобы установить параметры интерфейса RS232, чтобы выбрать правильный компьютер COM mouth (RS232), измените скорость передачи данных связи RS232 на 19200 бит/с.

4. Нажмите кнопку «MPI» (если она включена в метод «PC Adapter (MPI)»), чтобы задать параметры интерфейса MPI для адаптера, поскольку ИНТЕРФЕЙС MPI адаптера получает скорость передачи, фиксированную на скорости 187,5 кбит/с, можно установить только на 187,5 кбит/с.Если это метод «PC Adapter (Auto)», то выбор должен быть «Адрес: 0» и «таймаут: 30s'.

После настройки выше адаптера можно настроить онлайн-связь с ПЛК, теперь следует обратить внимание, что не следует менять Заводское значение по умолчанию скорости передачи порта MPI 187,5 Kpbs на ЦПУ, который находится под 'Network Settings'.

Поскольку скорость передачи порта MPI адаптера фиксирована на 187,5 кбит/с, если она установлена на других цифрах, адаптер не будет работать с PLC! Убедитесь, что скорость передачи порта MPI на ЦПУ S7-300PLC установлена на уровне 187,5 КПБ. В противном случае, чтобы адаптер работал корректно, вам придется использовать средство связи для программирования Siemens, чтобы установить скорость передачи данных до 187,5 КПБ.

Качество гарантировано. Товар протестирован перед отправкой. Не произведен Siemens,OEM продукт в качестве замены.
