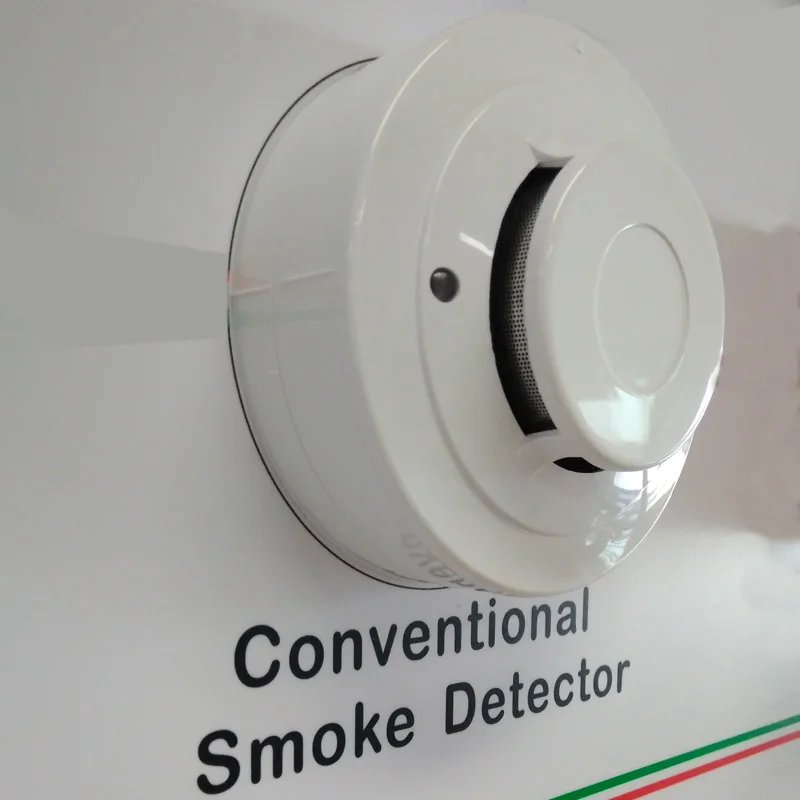

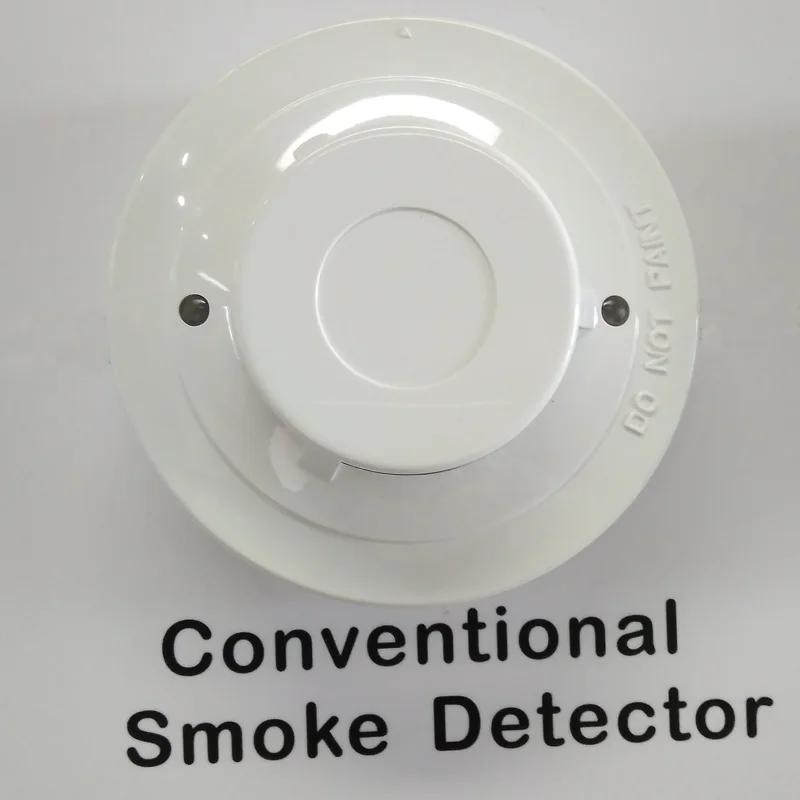

Обычный фотоэлектрический детектор дыма, 2 провода, пожарная сигнализация, оптический датчик дыма YT102C

Обычный фотоэлектрический датчик дыма 2 Провода пожарной сигнализации оптический датчик дыма YT102C

Перед установкой Примечание: это руководство должно быть оставлено у владельца/пользователя этого оборудования. Важно: детектор должен регулярно проверяться и поддерживаться в соответствии с требованиями NFPA 72. Детектор должен быть очищен не реже одного раза в год. Общее описание Устройство является фотоэлектронным детектором, в котором используется современная камера оптического зондирования. Этот детектор предназначен для обеспечения защиты открытой местности и использования с большинством обычных пультов управления пожарной сигнализацией. Два светодиода на каждом детекторе обеспечивают локальную видимую сигнализацию на 360 °. Они мигают каждые 3-5 секунд, указывая, что питание применяется, и детектор работает должным образом. Светодиоды запираются в сигнале тревоги. Светодиоды будут выключены, когда существует состояние неисправности, указывающее, что чувствительность детектора находится вне указанного предела. Сигнал тревоги может быть сброшен только в результате мгновенного прерывания питания. Установка Примечание: Все проводки должны соответствовать применимым местным кодам, законам и правилам. Примечание: Убедитесь, что все основания детектора установлены, что схемы инициирующего устройства были протестированы и что проводка верна.

Перед установкой детекторов извлеките питание из схем запуска устройства.

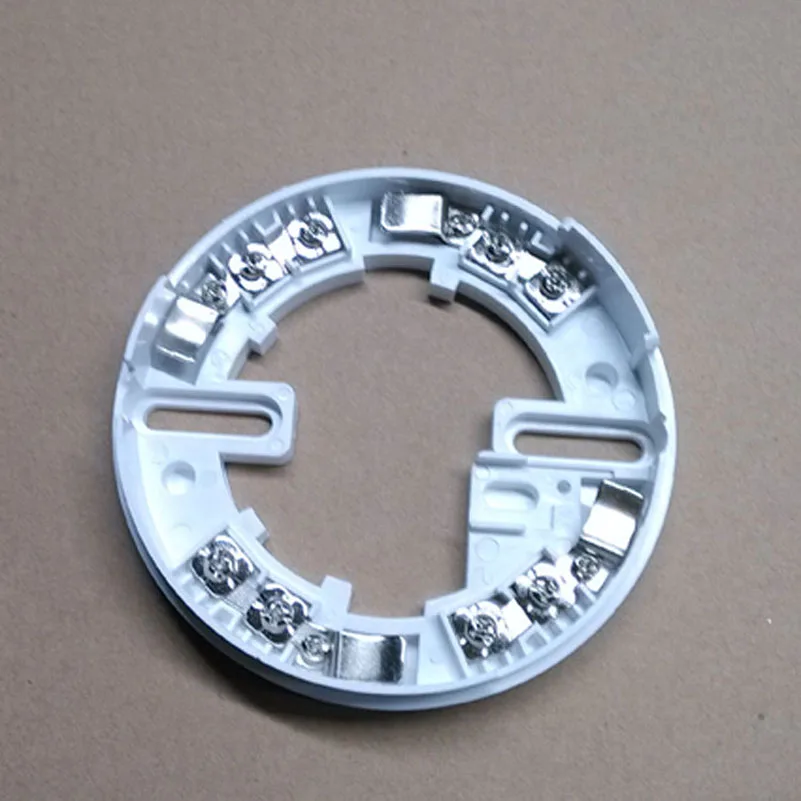

1. Проводите основание датчика на схему проводки, рис. 1. 2. Установите датчик в основание датчика. Вставьте датчик в основание, поворачивая его по часовой стрелке, чтобы закрепить его на месте. 3. После того, как все датчики были установлены, подключите питание к блоку управления. 4. Проверьте датчик (ы), как описано в разделе тестирования данного руководства. 5. Уведомляет соответствующие органы о том, что система работает.
