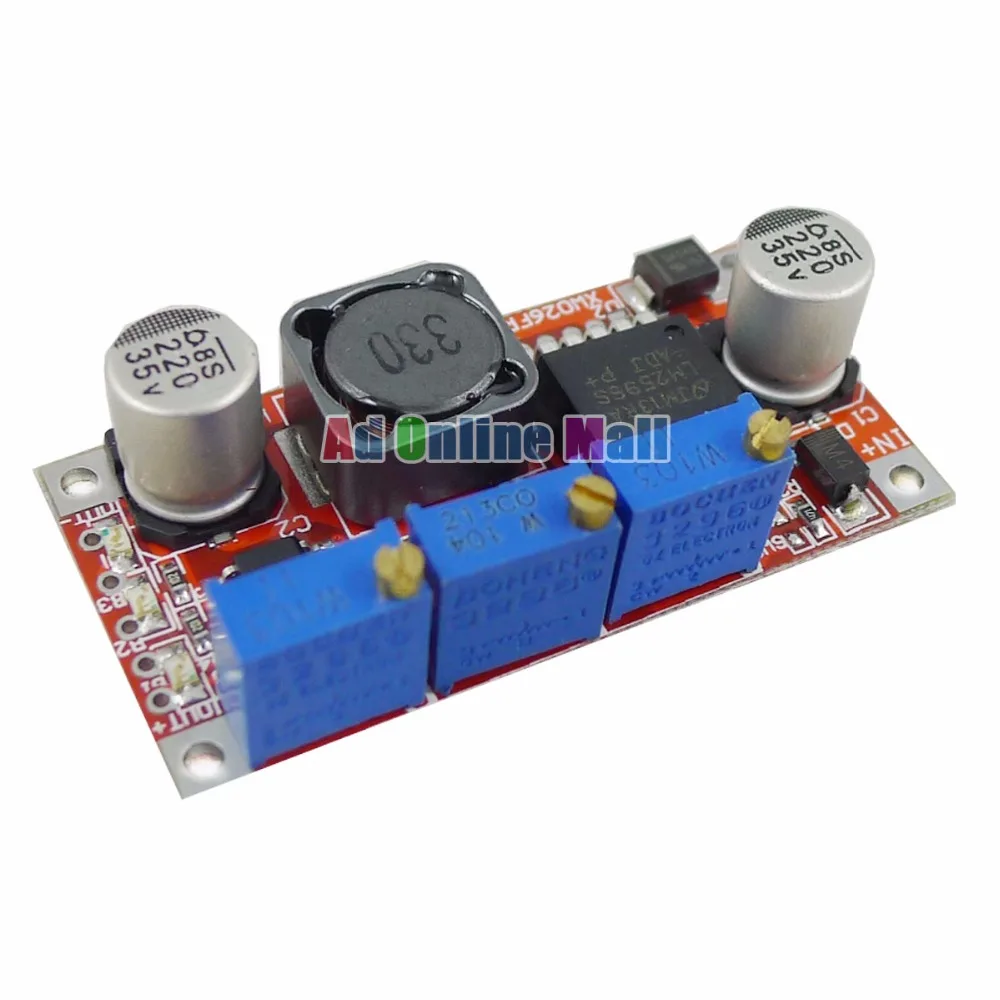

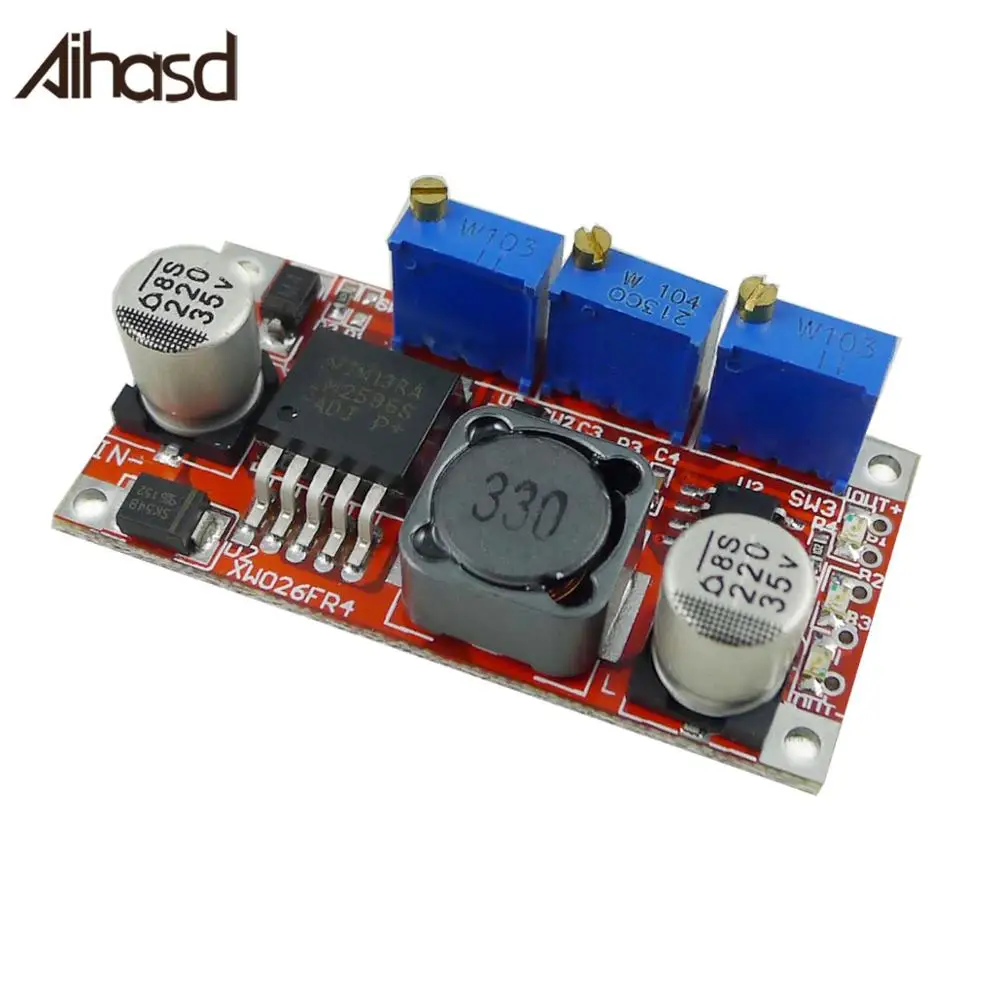

Понижающий Регулируемый Модуль источника питания LM2596S DC-DC от 5-35 В до 1,25-30 светодиодный

LM2596S DC-DC 5-35 В до 1,25-30 в светодиодный драйвер, понижающий Регулируемый Модуль питания

Особенность:

Свойства модуля: не изоляция понижающего постоянного тока, модуль зарядки постоянного давления (CC CV)

Входное напряжение: 5-35 в

Выходное напряжение: 1,25-30 в, непрерывная регулировка.

Выходной ток: 3A,max 4A (более 15 Вт, пожалуйста, установите радиатор)

Диапазон постоянного потока: 0-4A, регулируемый.

Выходная мощность: Естественное охлаждение 15 Вт

Эффективность преобразования: 92% (максимум 92% (выходное напряжение, чем выше эффективность)

Пульсация на выходе: полоса пропускания 20 м (только для справки)

Рабочая температура: от 40 градусов до + 85 градусов

Ток холостого хода: Типичный 10 мА (12 в поворот 4,2 в)

Норма регулирования нагрузки: плюс-минус 1%

Скорость регулировки напряжения: плюс-минус 0.5%

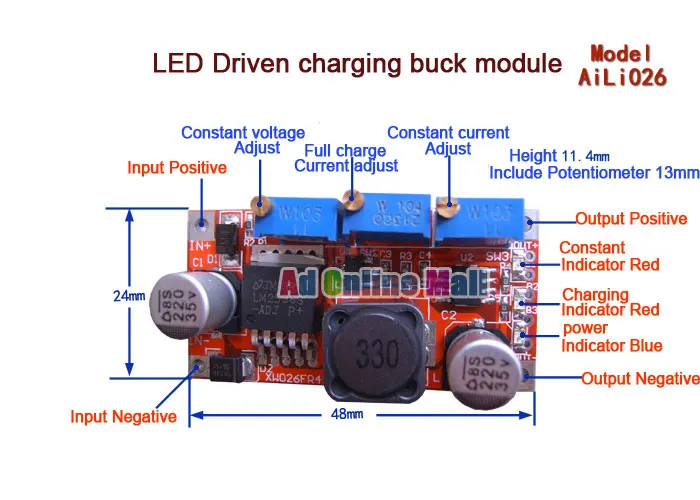

Размеры: 48*24*11,4 мм

Области применения:

Мощный светодиодный привод постоянного тока

Зарядное устройство для литиевых аккумуляторов (включая ферроэлектрические)

Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В

Никель-кадмиевый, никель-металлогидридный аккумулятор

Солнечные панели и ветряные турбины

Использование аккумулятора:

Убедитесь в напряжении и токе аккумулятора, который необходимо заряжать

Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение заряда

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и настройте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому значению зарядного тока

Ток заряда трансферной лампы по умолчанию в 0,1 раз превышает ток зарядки (значение постоянного тока)

Подключен к аккумулятору и попробуйте зарядку (для предыдущих 5 шагов модуль входной терминал подключен к источнику питания, выходная нагрузка не подключена к аккумуляторам)

Использование светодисветодиодный драйвера постоянного тока:

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, которым нужно управлять

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение не превышает максимальное рабочее напряжение светодиода

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и настройте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода

Соедините светодиодный протестируйте (для вышеуказанных 3 шагов модуль входной терминал подключен к источнику питания, выходная нагрузка не подключена к светодиоду)

Посылка

1 x LM2596S DC-DC 5-35 В до 1,25-30 в светодиодный драйвер понижающий Регулируемый Модуль питания Безопасно упакован в пузырчатый пакет.
