Парктроник с двойным процессором, водонепроницаемая камера заднего вида с 8 датчиками парковки, вид спереди и сзади

Информация о параметрах:

Рабочее напряжение: 10 - 16 В

Потребляемая мощность: < 6 Вт

Рабочая температура: -40 ~ + 80 градусов Цельсия

Высота установки датчика: 50 - 70 см

Потребление тока: 20 мА-200 мА

Рабочая частота: 38 кГц/40 кГц

Расстояние срабатывания тревоги: 0,3-1,5 м

Расстояние обнаружения: 0-2,5 м

Диапазон погрешности: < 1 см

Громкость сигнализации: 70 - 85 дБ

Тип: Видимый

Тип материала: ABS

Язык OSD: английский

Описание товара:

Особенности:

-С 8 датчиком парковки автомобиля, защищающим ваши транспортные средства и автомобили omnibearing.

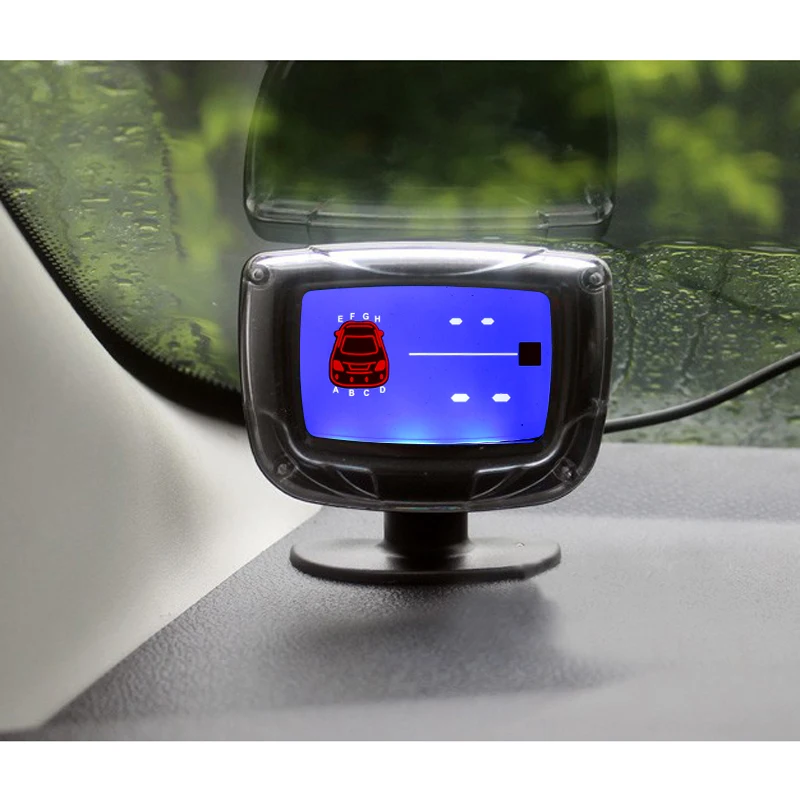

-С монитором дисплея, поддерживает отклик в реальном времени и детальную информацию о реверсивном отображении на ЖК-экране.

-Простота установки, Совместимость с любым транспортным средством.

-Поддержка защиты от атмосферных воздействий, может работать в дождь и снег.

-Система автоматически активируется при включении обратной передачи.

-Настройка будильника, поддержка звукового сигнала или цвет экрана дисплея.

-Двойная CPU система.

-С интеллектуальным анти-интерференционным анализом.

-С функцией защиты питания для неправильного подключения.

Функция: Датчики парковки заднего и Переднего Вида

8 парковочный датчик:

-2 для заднего левого, 2 для заднего правого

-2 для переднего левого, 2 для переднего правого

Экран дисплея: 1,8 "сенсорный экран

Тип оповещения: звуковой сигнал

Расстояние оповещения:

-Задний датчик: 0,3 м ~ 1,5 м

-Передний датчик: 0,3 м ~ 0,8 м

Расстояние отображения:

-Задний датчик: 0,3 м ~ 2,0 м

-Передний датчик: 0,3 м ~ 0,8 м

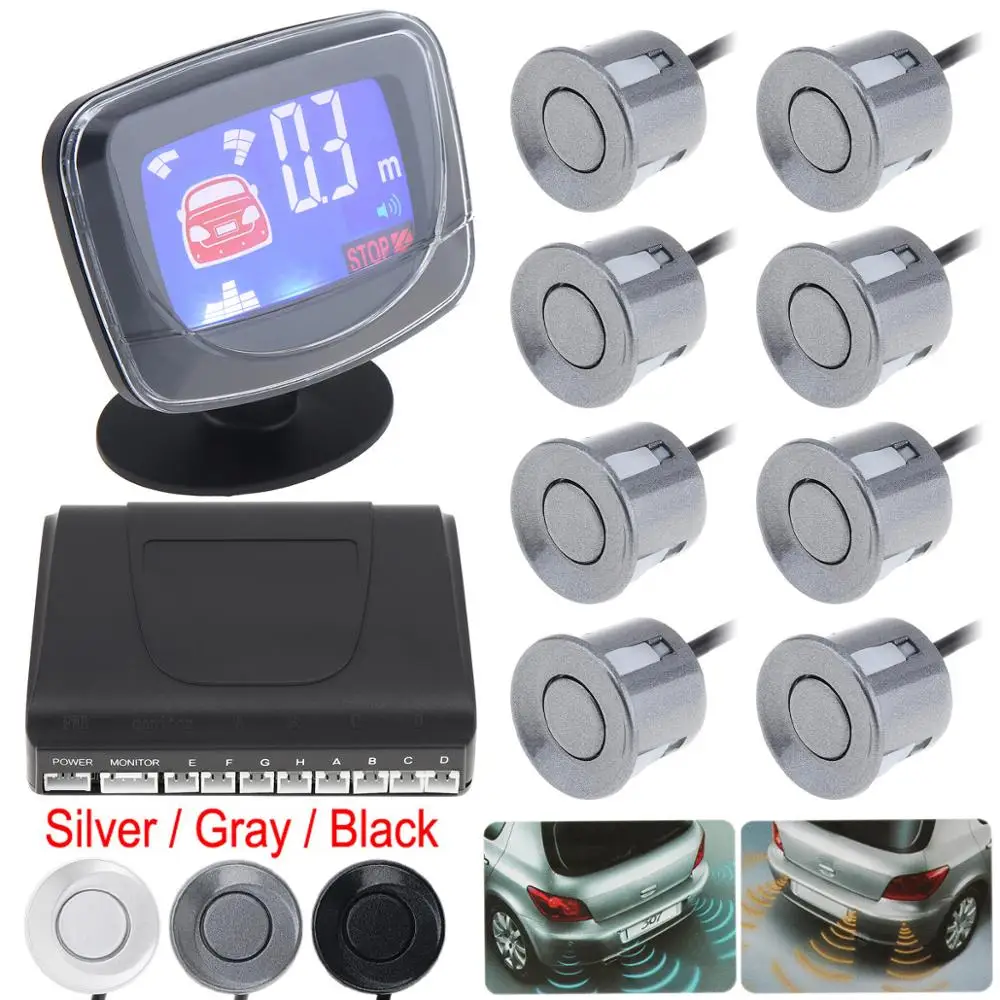

3 дополнительных цвета s датчика: серый/серебристый/черный (вы можете выбрать один определенный цвет из этих 3 цветов s)

Размеры:

-Длина кабеля переднего датчика: 6 метров

-Задний Сенсор Длина кабеля: 2,5 м

-Диаметр отверстия датчика: 22 мм

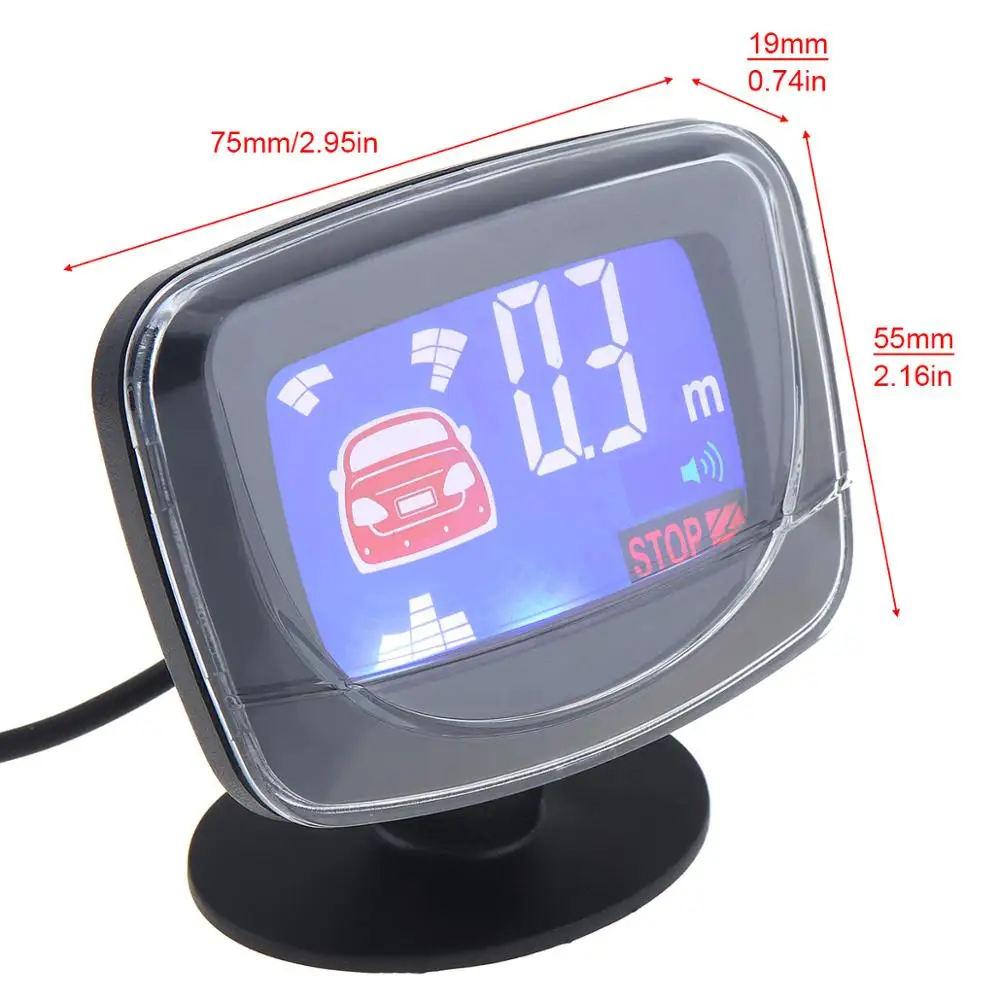

-Монитор дисплея: 75 мм x 54 мм x 22 мм

-Системная коробка: 156 мм x 88 мм x 24 мм

О подключении кабеля питания, как показано ниже:

-Желтый: Автомобильный задний тормозной светильник "+"

-Синий: Автомобильный тормозной светильник "+"

-Черный: GND

-Красный: ACC Power "+"

Эти парковочные датчики работают так, когда вы паркуете автомобиль вперед:

-Нажмите на тормоз, передний датчик парковки начинает работать

-Если нет барьера или дорожного блока, датчик находится в состоянии сна. Дисплей не начнет работать, избегая воздействия на безопасность вождения.

-Если Есть блок, датчик начнет работать, если достигнет расстояния сигнализации, он начнет оповещать.

При парковке автомобиля назад:

-Начните переворачивать свой автомобиль, резервный датчик начнет работать, и две стороны переднего датчика начнут работать одновременно, просто Избегайте повреждения передней стороны.

-Если Есть блок, датчик начнет работать, если достигнет расстояния сигнализации, он начнет оповещать.

-Если нет барьера, будильник находится в состоянии отключения звука.

Метод тестирования 8 функций машины зондов (Используйте батарею 12 В или мощность 12 В постоянного тока для тестирования в соответствии со следующими шагами, и если хорошо работает, это означает, что машина хороша.)

-Подключите устройство ко всем зондам монитора и Подключите питание.

-Чтобы убедиться, что ACC всегда находится в напряжении 12 В (красная линия подключена к ACC, черная линия подключена к отрицательному, экран будет отображаться-или точка).

-Подключите синюю линию (Тормозная Линия +) и красную линию к напряжению ACC (12 В). EFGH работает в течение 20 секунд, а расстояние обнаружения составляет 1 м или меньше.

-Подключите желтую линию (обратная линия +) и красную линию к напряжению ACC (12 В). ABCD, нет ограничения по времени, и расстояние обнаружения составляет 2,4 м или меньше.

Причина для сообщения о неправильном расстоянии

Проблема зонда:

Проблема с зондом

-Метод изоляции: всегда сообщайте о состоянии, удаляйте все 8 зондов, а затем установите отдельный зонд для тестирования 8 портов.

Проблема угла зонда: ультразвуковой зонд, расстояние действия теста составляет 30 °.

-Метод изоляции: Проверьте зонды, можно ли обнаруживать предметы в пределах 30 ° от окружающего угла. (например, автомобильные бамперы и т. д.)

Проблема машины: если это не проблема зонда может быть проблема машины.

-Метод изоляции: Удалите устройство, используйте тест питания постоянного тока. (Подключите экран и подключите питание к напряжению 12 В, а затем подключите зонд для проверки правильности расстояния.)

Место применения: автомобиль

Вес изделия: 839 г/29,59 унций

Размеры товара (Д * Ш * В) : 258*190*65 мм/10,16*7,48*2,56 дюйм (ов)

Вес посылка: 840,0 г/29,63 унций

Посылка Размеры (Д х Ш х В) : 258*190*65 мм/10,16*7,48*2,56 дюйм (ов)

Розничная упаковка: Да, цветная коробка

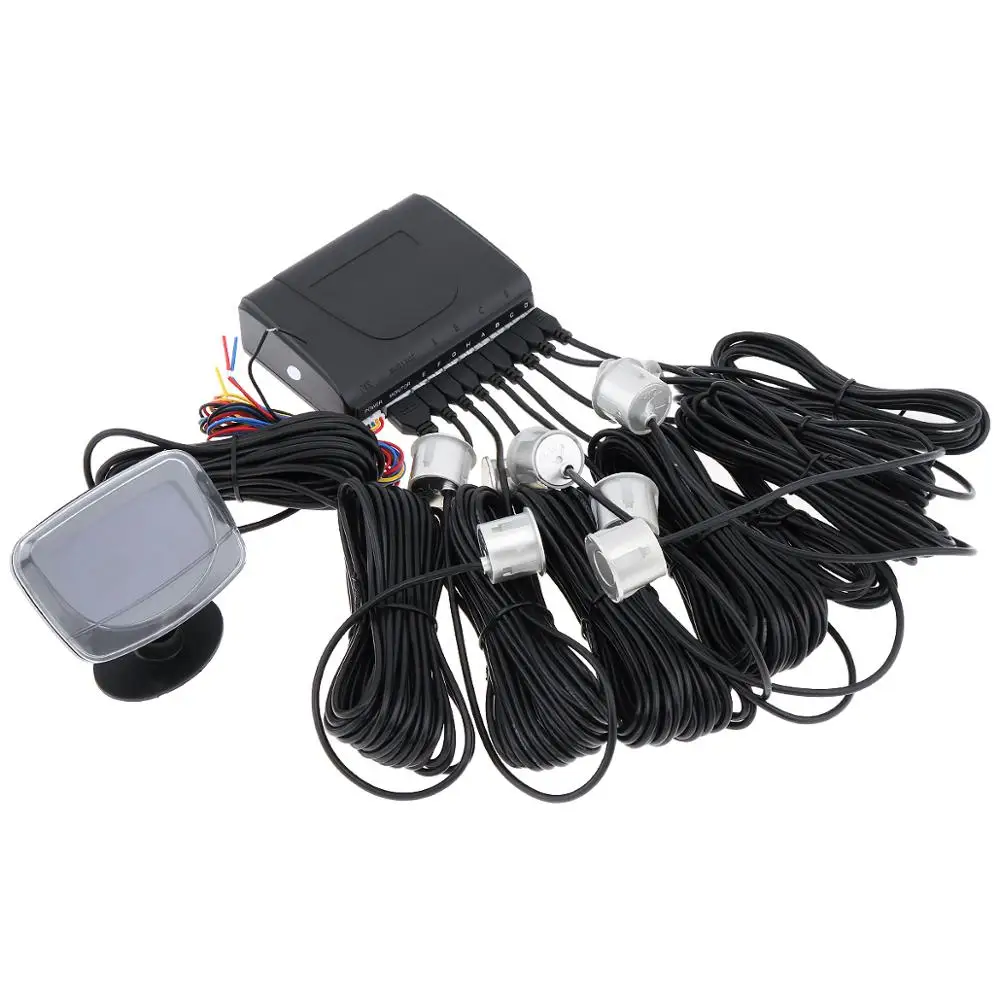

Посылка включает:

1 x дисплей

Командный модуль-1 шт.

8 x датчик парковки

1 х Кабель питания

1 x кольцевая пила

Руководство по эксплуатации-1 шт.
