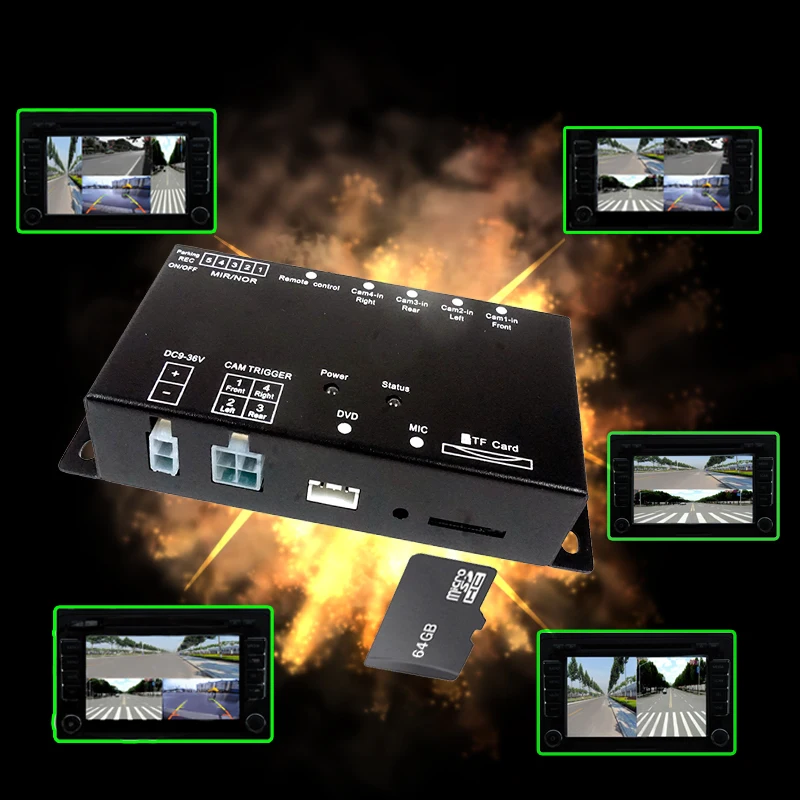

Интеллектуальный Мини-Автомобильный видеорегистратор с SD-картой, панорамный мониторинг движения, видеорегистратор с 4 видами, 4-канальная CCd-камера

Лидер продаж

7 цветов 360 градусовУниверсальная камера

Спереди | Сбоку | Сзади

Скидка 46% на распродажи

4Блок управления камерами с TF-картой и четырьмя видеозаписямиDЧетыре способаВидеорегистратор

Скидка 25% на распродажи

Обратите внимание: мы не предпочитаем, чтобы переключатель подключался к беспроводной камере,И все продукты могут поддерживать PAL или NTSC

,Но не поддерживайте PAL и NTSC одновременно.

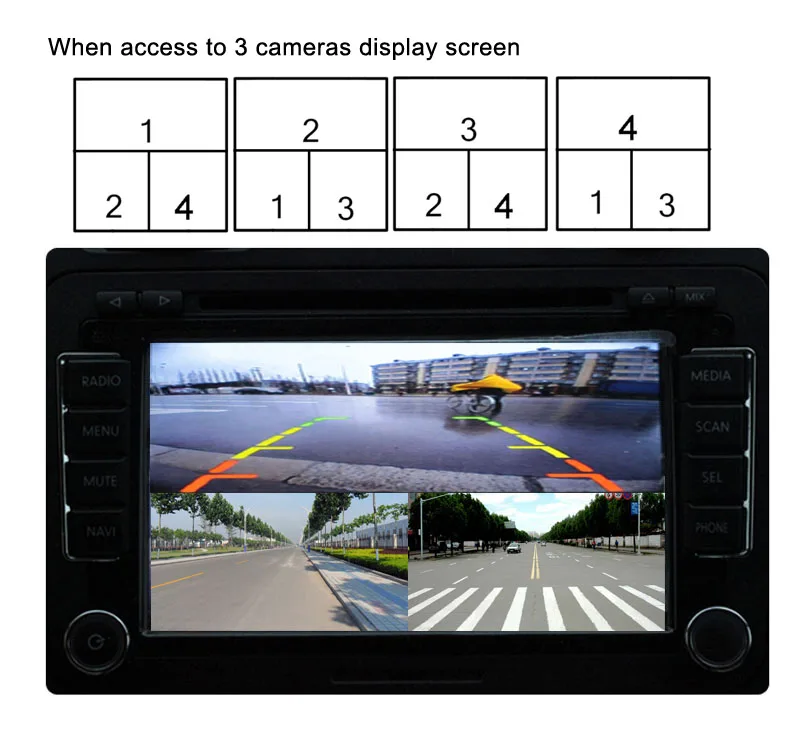

4-канальная система панорамного изображения, регистратор с четырьмя видами и видеорегистратор общего мониторинга, идеальное сочетание

Он может поддерживать TF макс.64g

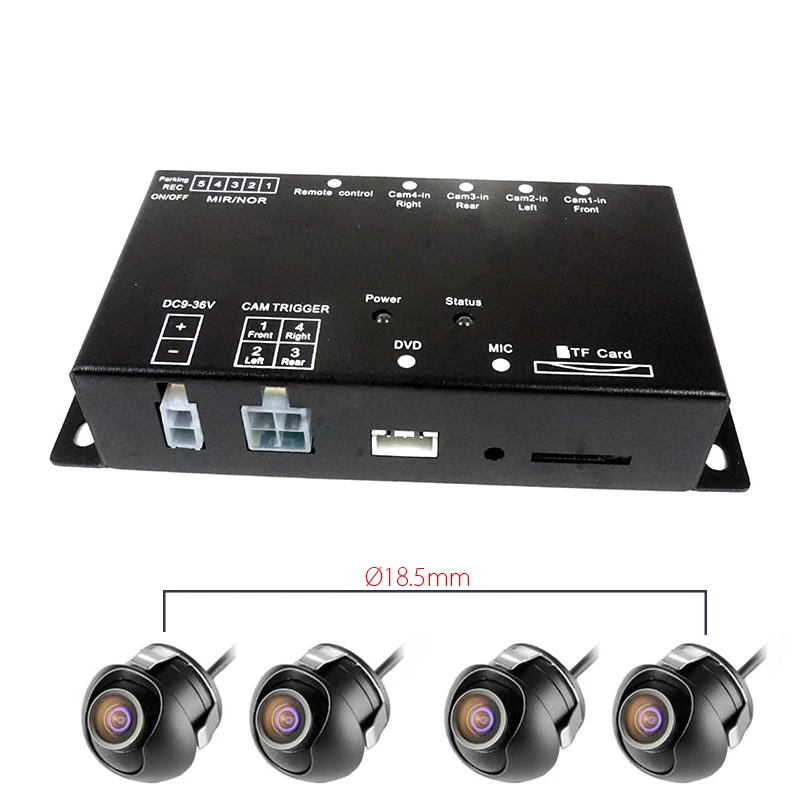

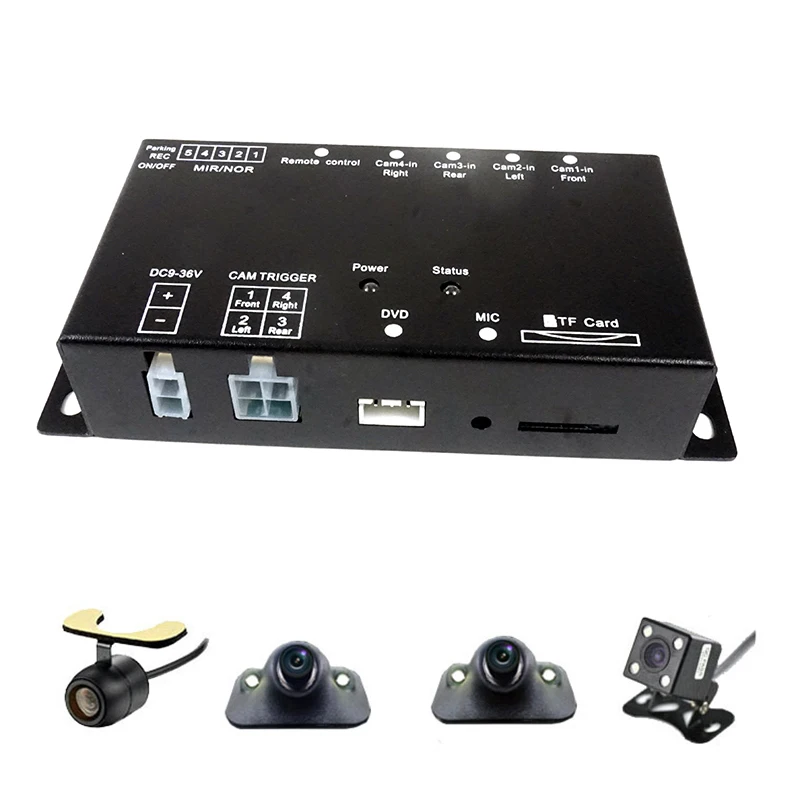

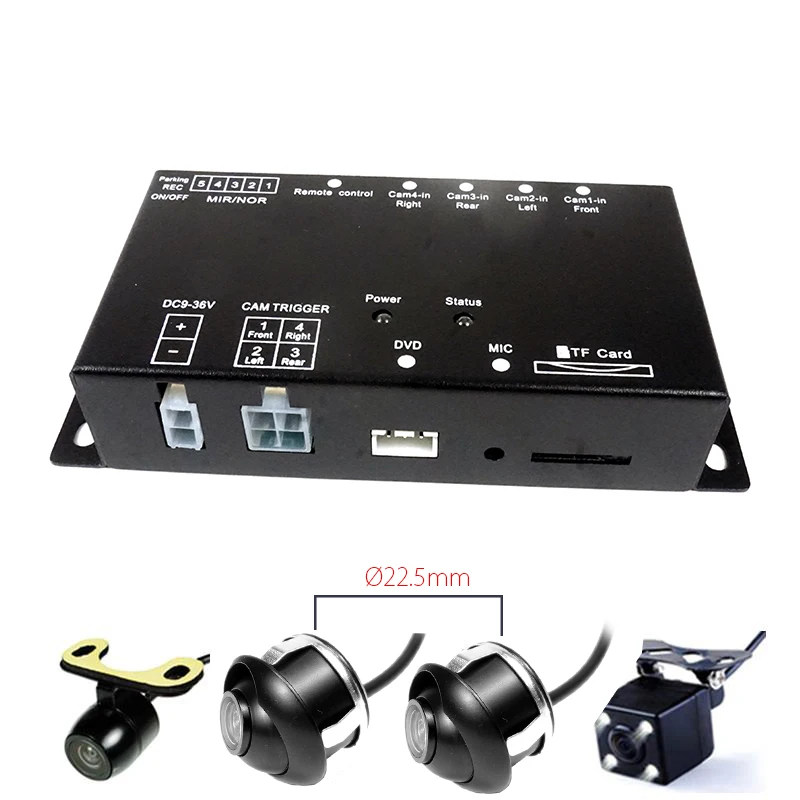

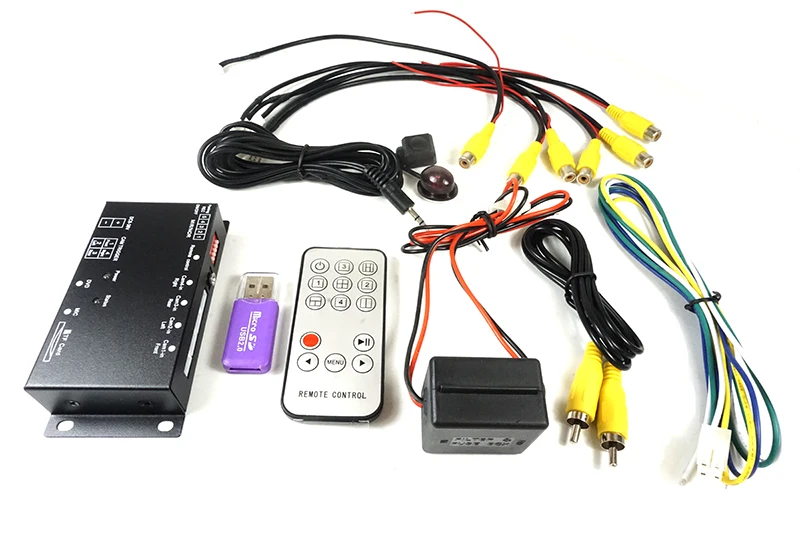

Вы можете выбрать один блок управления или блок управления добавить 4 камеры

Важные советы

Метод пользовательских настроек

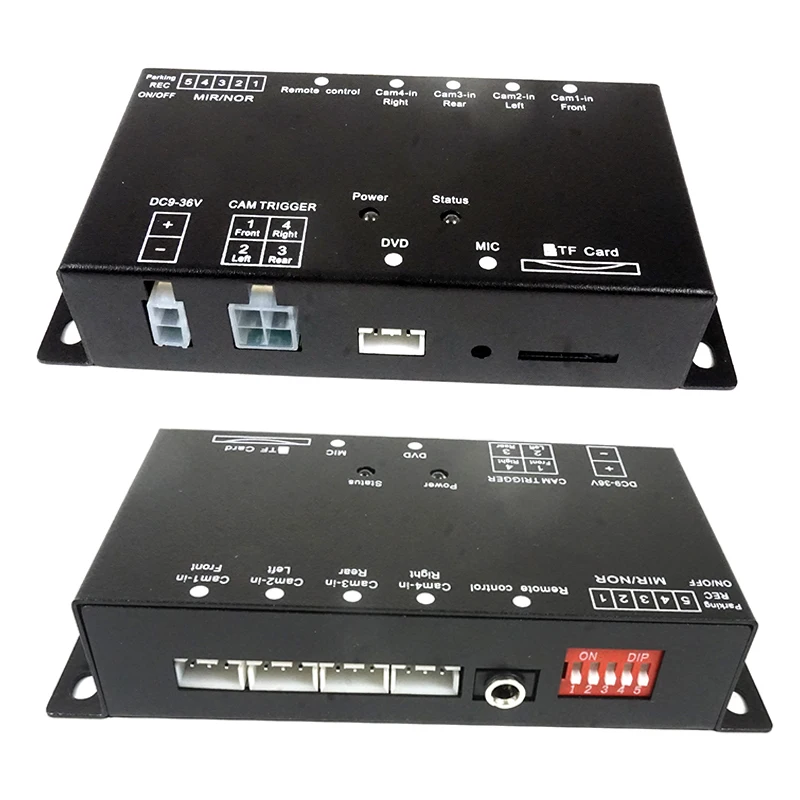

Установите циферблатный переключатель другого состояния (соответствующий различным функциям памяти), затем нажмите линейную клавишу одновременно для включения питания, питание через около 2 секунд может ослабить линейную клавишу, выберите режим отображения, затем можно отключить функцию памяти. Ниже приведены виды описания:

1.Переключатель набора 5 на верхней части, 1-4В нижней части, Установите экран загрузки дляРежим.

2.Переключатель набора номера 1, 2 на верхней части, 3-5 ВДно, Установите машинную загрузку, не входите в режим ожидания (через 5 секунд после отмены загрузки в режим ожидания).

3.Переключатель с циферблатом 1,3 наВерхняя часть, Другой переключательВ нижней части, Установите левую и правую линию спуска, можно напрямую включать и срабатывать, выход 3 секунды выключен.

4.Переключатель циферблата 2,3 наТоп и другоеЦиферблатВ нижней части, Установите левое и правое изображения автоматически запустить время возврата 10 секунд (Примечание: Когда 2 линии запуска срабатывают одновременно, соответствующий видеоканал lАТЕРСпусковая линия отображает автоматический экран изображения через 10 секунд.).

5.Переключатель набора 1,4 на верхней части, иДругой циферблат в нижней части,Установите кнопку, определяемую как короткое нажатие открытого экрана, запомните текущий режим экрана (пожалуйста, используйте режим дистанционного управления экраном), снова короткое время ожидания.

Задайте срабатывающий режим отображения:

6.Переключатель набора 1 в верхней части, 2-5 ниже, комплект1Триггер линии запускаРежим отображения. (Используйте пульт дистанционного управления для переключения необходимого вам режима нескольких экранов. После сбоя питания на линии запуска 1 будет отображаться текущий режим изображения.)

7.Переключатель набора 2 on, 1,3-5 ниже, набор 2 триггера линии запускаРежим отображения. (Используйте пульт дистанционного управления для переключения необходимого вам режима нескольких экранов. После сбоя питания на линии запуска 2 будет отображаться текущий режим изображения.)

8.Переключатель набора 3 on, 1-2,4-5 ниже, набор 3 триггера линииРежим отображения. (Используйте пульт дистанционного управления для переключения необходимого вам режима нескольких экранов. После сбоя питания на линии запуска 3 будет отображаться текущий режим изображения.)

9.Переключатель набора 4 на верхней части, 1-3, 5 в нижней части, набор 4 триггераРежим отображения. (Используйте пульт дистанционного управления для переключения необходимого вам режима нескольких экранов. После сбоя питания на линии запуска 4 будет отображаться текущий режим изображения.)

Установите линейную клавишу, сенсорный переключатель, короткое нажатие режима отображения:

ЛинияКлюч,СенсорныйПереключатель, короткое нажатие, переключение, CH1, CH2, CH3, CH4 иПетли для изображения (например, без видео, пропустите напрямую)

10.Переключатель набора 1 в нижней части, 2-5 в верхней части, установите режим короткого нажатия первого изображения. (в этом чехле, пожалуйста, используйте пульт дистанционного управления для переключения нужного вам режима экрана. После выключения питания переключатель начнет работать недолго, и в первый раз будет отображаться режим. Если на ch1 нет видео, этот режим напрямую пропустится)

11.Переключатель набора2В нижней части,1,3-5В верхней части Установите короткое нажатие режима второго изображения. (в этом чехле Используйте пульт дистанционного управления для переключения нужного вам режима экрана. После выключения питания переключатель начнет работать недолго, и в первый раз будет отображаться режим. Если ch2Не имеет видео, этот режим пропустит напрямую)

12.Переключатель набора3В нижней части,1-2,4-5В верхней части Установите короткое нажатиеТретийРежим изображения. (в этом чехле Используйте пульт дистанционного управления для переключения нужного вам режима экрана. После выключения питания переключатель начнет работать недолго, и в первый раз будет отображаться режим. Если ch3Не имеет видео, этот режим пропустит напрямую)

13.Переключатель набора4В нижней части,1-3,5В верхней части Установите короткое нажатиеЧетвертыйРежим изображения. (в этом чехле Используйте пульт дистанционного управления для переключения нужного вам режима экрана. После выключения питания переключатель начнет работать недолго, и в первый раз будет отображаться режим. Если ch4Не имеет видео, этот режим пропустит напрямую)

14.Переключатель набора 5 в нижней части, 1-4 в верхней части, установите краткое нажатие режима пятого экрана дисплея. (в этом чехле Используйте пульт дистанционного управления для переключения нужного вам режима изображения. После выключения питания, сенсорный выключатель короткий, пятый раз покажет этот режим)

Как стереть шаблоны памяти

15.Наберите переключатель на 1-5 ниже, Очистите все режимы памяти и восстановите стандартную функцию.

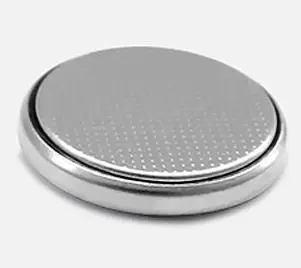

(ВЗаказНеДляВлияниеВСкорость транспортировки,МыБудетНеМестоВБатарейка

Поскольку трудно пройти проверку безопасности аккумулятора prodcut,ЕслиТыНужна батарея ,ПожалуйстаКонтактСША)

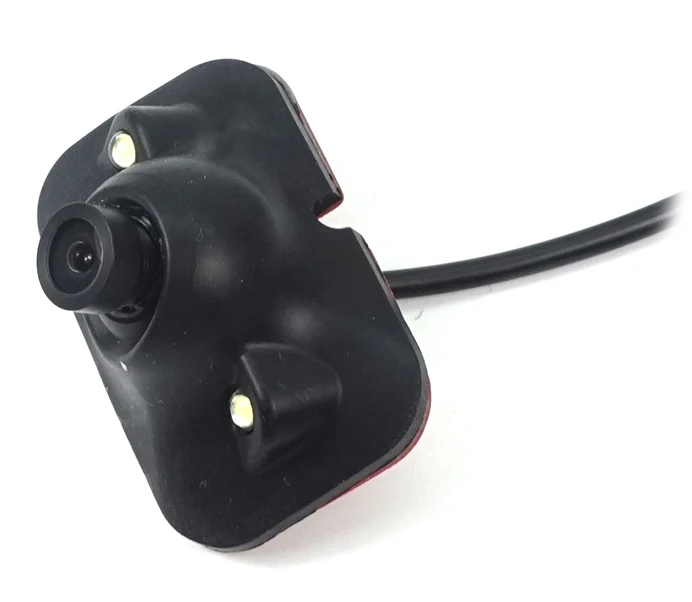

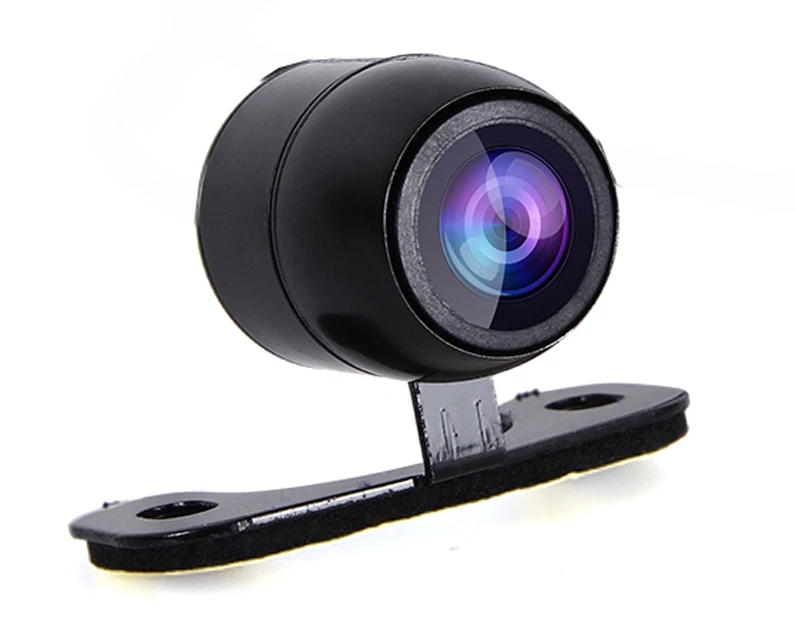

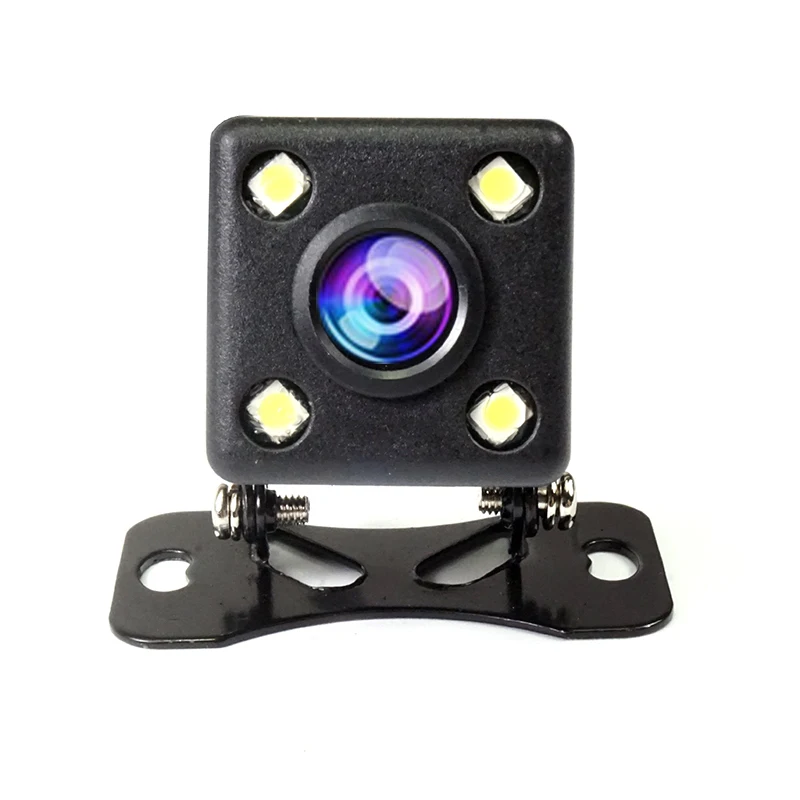

Ниже приведено описание по умолчаниюЧетыре автомобильные камеры(Если у вас есть особые требования. Пожалуйста, свяжитесь с нами)

Ty362 (объектив 360 градусов

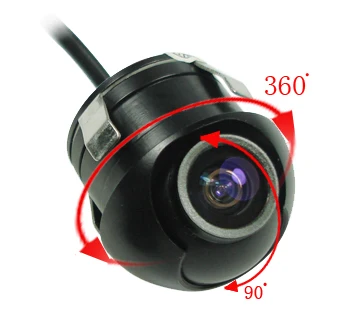

TY360 объектив 360 градусов

(Может быть боковой передней и задней камерой)

Ty388 объектив 360 градусов

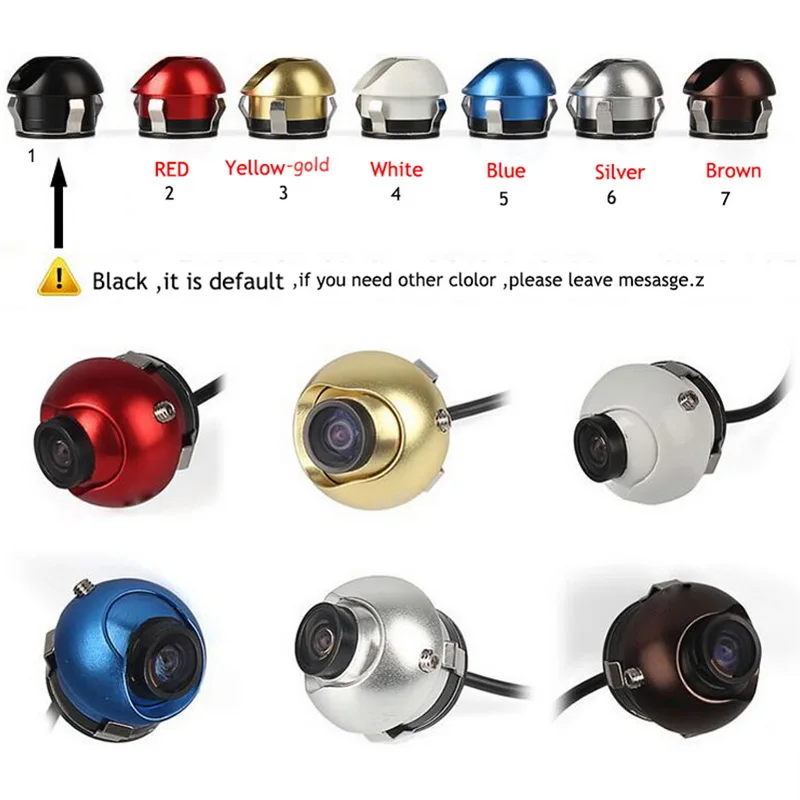

Есть 7 цветов для камеры TY360, цвет по умолчанию черный, если вы хотите другой цвет, пожалуйста, оставьте сообщение.

Характеристики камеры:

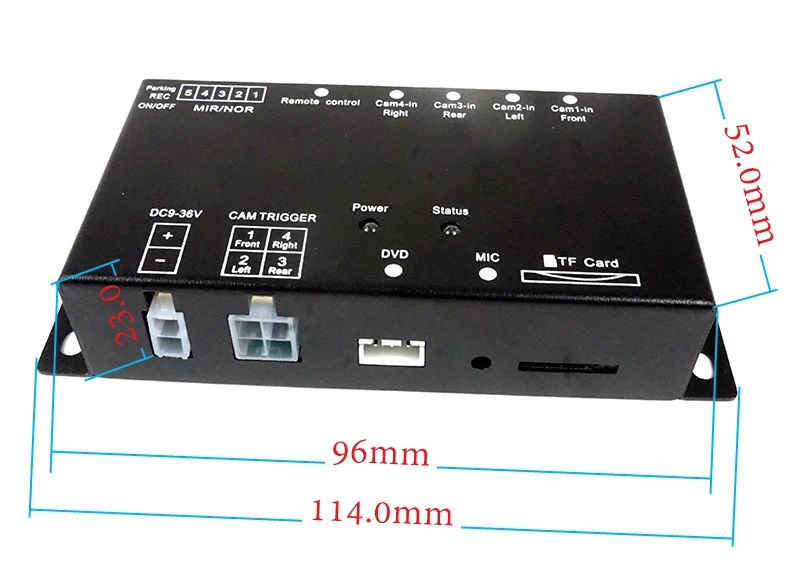

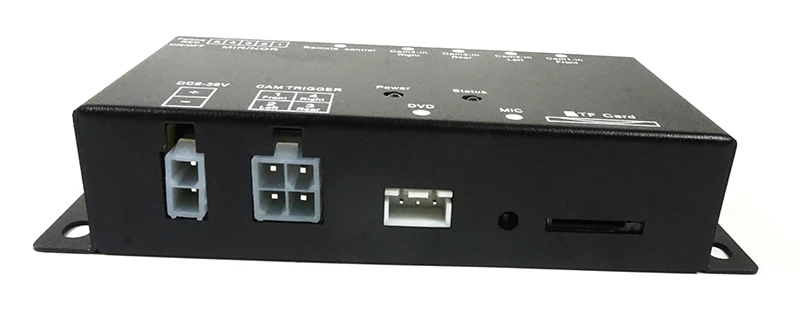

Технические параметры блока управления

1 вход и 1 выход (функция резервирования)

Это только резервирование

Панорамные интеллектуальные системы записи трафика

Руководство пользователя

⏰. Инструкции

(1) Перед использованием TF-карты: TF-карта вставлена, включите питание в режим POST (дисплей автоматически выключается через пять секунд в режиме ожидания) кнопкой дистанционного управления включена, нажмите ESC или прекратите запись (загрузка по умолчанию автоматически начинает запись), нажмите "меню" Кнопка для входа на первую страницу меню, нажмите еще раз, чтобы переключить страницу меню настройки, выберите формат, нажмите кнопку «REC or»,Нажмите левую и правую кнопки для выбора выполнить, нажмите форматирование ESC или.

(2) Измените дату и время системы: нажмите кнопку «Меню», чтобы войти в меню, нажмите переключатель на страницу меню настройки, снова выберите Дата ввода, нажмите кнопку "REC or", чтобы войти в интерфейс, нажмите кнопку "влево" или "Вправо" Клавиша для переключения на набор, нажмите кнопку "REC или", чтобы войти в дату и время, переключив левый и правый, нажмите кнопку "MENU" для подтверждения и переключения, нажмите кнопку "REC или" для подтверждения, нажмите кнопку "MENU" для выхода.

(3) Воспроизведение: нажмите кнопку «ESC» или«Снова остановите воспроизведение видео, нажмите клавишу «», чтобы войти в меню воспроизведения, нажмите кнопку «влево» или «вправо», чтобы выбрать видеофайл, нажмите кнопку "REC or", чтобы выбрать воспроизведение, нажмите кнопку "MENU" для быстрого перехода.

P.S. Синий фон выбран, желтый фон не выбран.

II.Описание монитора парковки

Стартовое напряжение для мониторинга парковки должно быть больше 12,5 в (автомобильные аккумуляторы обычно 13-14 в), затем заряд аккумулятора и пятый DIP-переключатель для набора знака парковкиЭтот продукт имеет защиту от потери мощности, напряжение менее 11,5 в выключено автоматически переходит в спящее состояние, когда напряжение восстанавливается назад в норму, автоматически открывается состояние видеонаблюдения парковки.

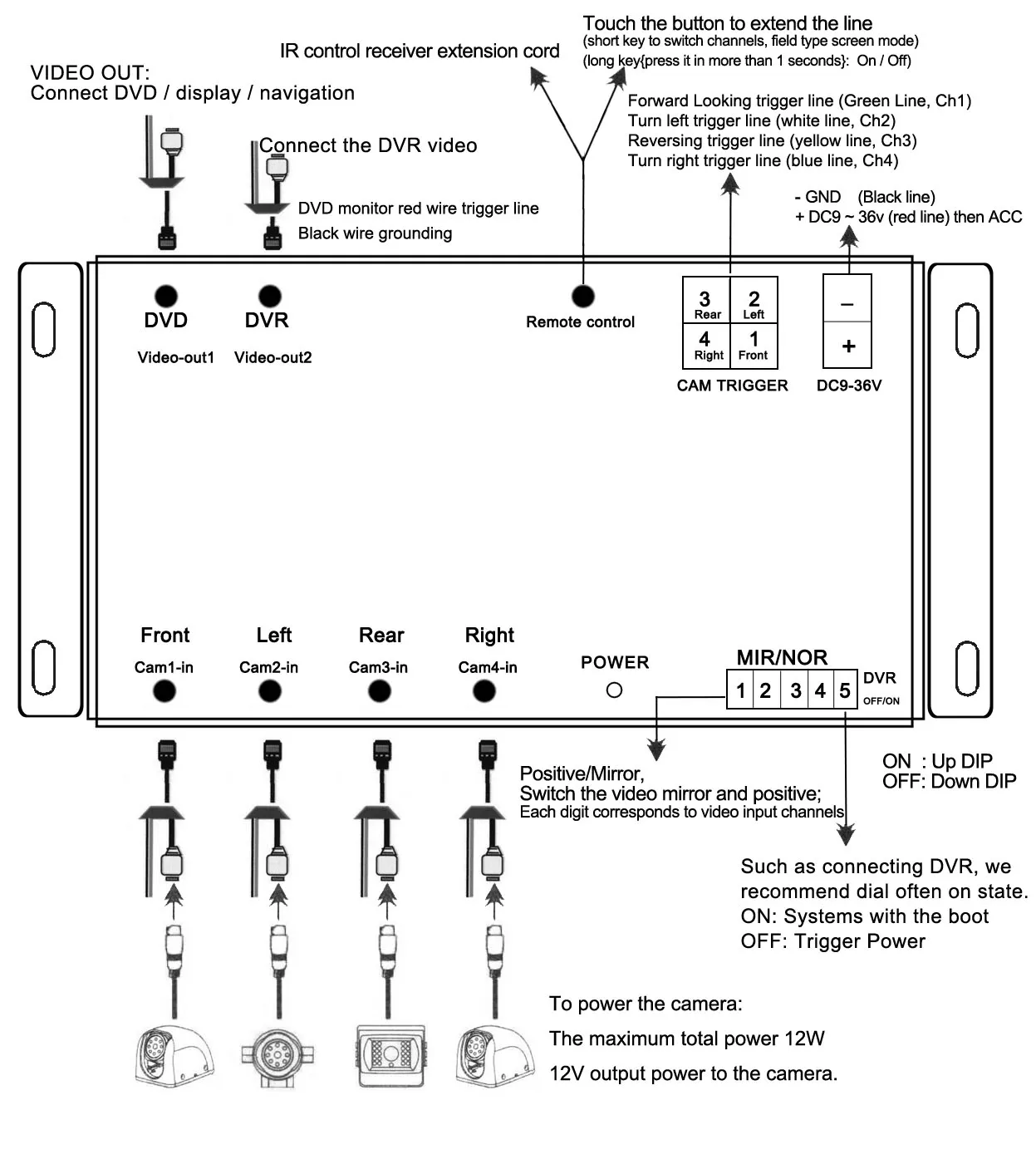

Циферблат.Часто задаваемые вопросыВопрос 1: функция тактового переключателя SMD?О: Длительное нажатие (более 1 секунды), устройство начинает работать, автоматический экран изображения (по умолчанию-H), длительное нажатие снова, устройство переходит в режим ожидания; (Примечание: нажмите 1 секунду, устройство запускается, но время отклика экрана автомобильной навигации занимает около 1 секунды. )Короткое нажатие (менее 1 секунды), одноэкранный и "Полевой" экран для цикла;Вопрос 2: 4 триггерных линии как провода?О: линия 1 (зеленая) представляет собой вид спереди триггерного провода, перед следующим в зависимости от вспомогательной лампы или другого нейтрального места переключения; Левая 2-я линия (белая), В качестве линии спуска, затем поверните левый положительный свет; 3-я линия (желтая) в обратную линию спуска, Затем задний светильник положительный; Линия 4 (синяя) вправо, как линия спуска, затем повернуть направо светильник s положительныйВопрос 3: Как подключить экран автомобильной навигации?A: устройство видеовыхода подключено к экрану автомобильной навигации, Обратный входной порт видео, выходной порт красной линии оборудования подключен к реверсивной навигационной линии экрана автомобиля, некоторые видеовходы на экране автомобильной навигации обнаруживаются автоматически, поэтому тестовая линия может быть удалена.Вопрос 4: почему нет устройства вывода?О: Пожалуйста, проверьте, мигает ли лампа питания устройства, и если да, то устройство переходит в режим ожидания, выход выключен, нажмите выключатель питания на пульте дистанционного управления или нажмите кнопку включения патч-триггерного переключателя, включите ярсветильник свет, устройство вывода видео.Вопрос 5: зачем набирать левый или правый поворотный фонарь, оборудование без изображения?О: оборудование в режиме ожидания, набрать левый или правый указатели поворота, не отображается, потому что нормальное вождение, водитель часто переключает сигнал поворота, если активируется каждый раз, когда экран отображается, это повлияет на безопасность вождения А. Если вы намерены наблюдать за ситуацией вокруг, Нажмите и Коснитесь переключателя или пульта дистанционного управления, чтобы открыть ключ.Вопрос 6: камеры подключены куда?О: камеру можно подключить в нижней части зеркала заднего вида, вы можете контролировать переднее направление, потому что левое и правое передние колеса обычно мертвые, зеркало заднего вида, нормальный мониторинг камеры не требуется.Вопрос 7: устройство входной линии питания, подключенное куда?О: Красный силовой кабель ACC (т. Е. Точка зажигания автомобиля), черный заземляющий (или заземляющий). В качестве знаков парковки, красный кабель питания может быть подключен к положительному сигналу автомобильного аккумулятора (Примечание: 5-й DIP-переключатель в верхнюю часть).Примечание:Питание Led, при заряде энергией свет s горит; При переходе системы в режим ожидания, индисветильник питания мигает. Индикаторы состояния, видео мигает, когда не запись непрерывно. Это изделие является нормальным входным напряжением 9 В ~ 36 В (парковочный монитор составляет 12,5 в ~ 36 в).
