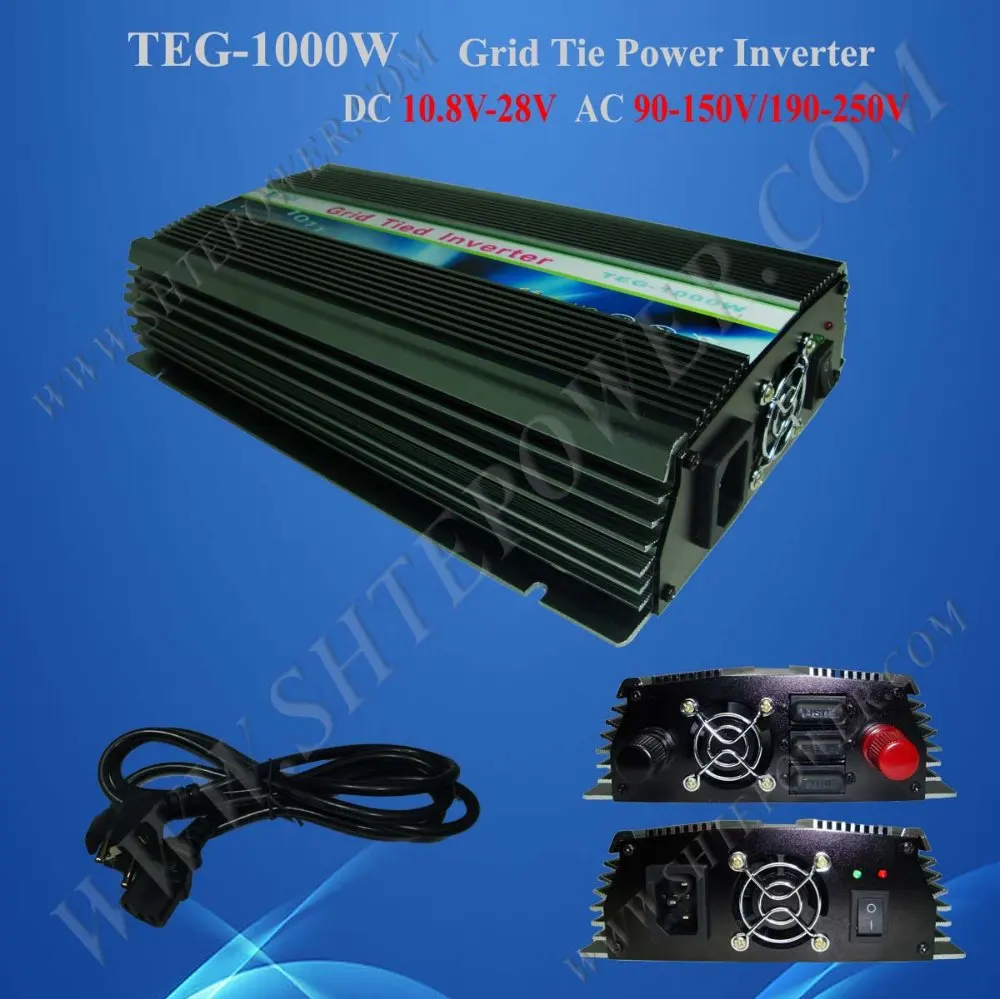

Сетка галстук инвертор 1000 Вт микро сетка 1000 Вт Инвертор сетки галстук инвертор 1 кВт

Сетка галстук инвертор 1000 Вт микро сетка 1000 Вт Инвертор сетки галстук инвертор 1 кВт







Спецификация:



1000 Вт сетевой Инвертор солнечной энергии

Тип инвертора сетки

1000 Вт

Рекомендуемая максимальная мощность PV

Ppv = 1250Wp

Максимальная входная мощность постоянного тока

PDC. max = 1200 Вт

Максимальное напряжение постоянного тока

VpvDC30.2VDC

Диапазон напряжения постоянного тока PV MPPT

Vpv 10,5 V ~ 28VDC

Эффективность пикового инвертора

Макс> 94%

Эффективность MPPT

99%

PV Максимальный входной ток

Ipv. max65A

Выходная мощность переменного тока

1000 Вт переменного тока

Максимальная выходная мощность переменного тока

1000 Вт переменного тока

Защита от обратной полярности

Предохранитель

Диапазон нормального напряжения переменного тока

90V-140/180 ~ 260VAC

Частота переменного тока

45 Гц ~ 53 Гц/55 Гц ~ 63 Гц

Инвертор Выходной ток общее гармоническое искажение

THDIAC <5%

Phaseshift

<1%

Защита от эффекта острова

VAC; f AC

Защита от короткого замыкания на выходе инвертора

Ограничение тока

Disaplay

Светодиод

Энергопотребление в режиме ожидания

<8 Вт

Энергопотребление в ночное время

<1 Вт

Диапазон температуры окружающей среды

-250C ~ 600C

Влажность окружающей среды

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Нарушения питания сети

EN61000-3-2

Обнаружение сети питания

DIN VDE 126



Подробности:























Руководство пользователя:



Функция системы Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор) Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор. AC 0 угол с высокой точностью авто-обнаружения Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе. Синхронная высокочастотная модуляция В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции. Выход чистой синусоидальной волны Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход. Функция автоматического зондирования солнечной яркости Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно. Питание автоматически блокируется (APL) В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной. Максимальное отслеживание точки питания (MPPT) Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода. Автоматически адаптируется к различным коэффициентам мощности нагрузки Адаптируется к любой нагрузке.

Постоянный ток, Постоянная мощность Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Автоматически выключается, когда выходная мощность неисправности Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход. Предельная защита тока Предел тока Стек несколько машин Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности. Высокочастотный высокий коэффициент конверсии Адаптация высокочастотного преобразователя, выход более эффективный.







Руководство пользователя



1.Установочное соединение



1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1



2. Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3-футовой розеткой и другой стороной шнура переменного тока для домашнего 3-контактного выхода переменного тока. Показано на рис. 2.



Рис. 2





3. Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.



2.Сетевой инвертор, используемый в ветряных и солнечных уличных фонарях.



Используйте этот продукт, не нужно добавлять контроллер солнечной панели, аккумулятор.



Метод подключения 1: Солнечная энергия может поставляться в сетку одновременно, а затем достичь максимальной эффективности. Сначала Рассмотрите этот метод подключения. Рис. 5



Метод подключения 2: Сначала используйте большую мощность. Другая емкость добавляется. Ветровая и солнечная мощность дополняют друг друга с умеренной эффективностью.



3.Использование стека



Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Рисунок 6





4.Вход и выход



 1.Входное напряжение постоянного тока

Диапазон входного напряжения: 10,5 В до 28 в



Солнечная панель: рекомендуется использовать мощность более 30 Вт и стандартное напряжение 17,5 В PV панелей.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.



Ветряная Турбина: Номинальное напряжение 24VDC, максимальное напряжение 28VDC.

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

2. Выход переменного тока: Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

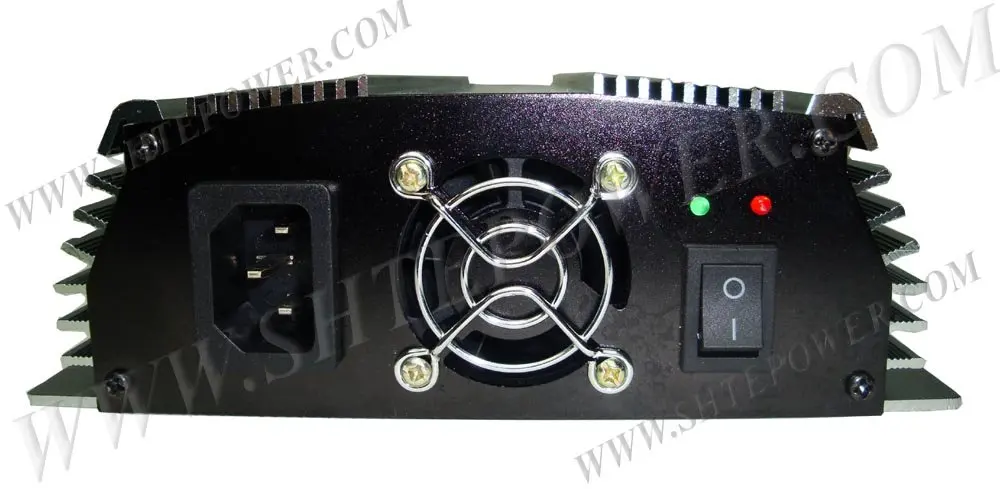

5. Светодиодный индикатор:





1. Красный светодиод: 1. Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока). 2. Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока). 3. Защита от перегрева (при температуре шасси выше 75c, Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения). 4. Защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 220 В переменного тока). 5. Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход. 2. Зеленый светодиод: 1. Зеленый светодиод мигает: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии. 2. Зеленый светодиод долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.





Спасибо, что посетили наш магазин и заказали нашу продукцию! При оформлении заказа, пожалуйста, обратите внимание на следующее:

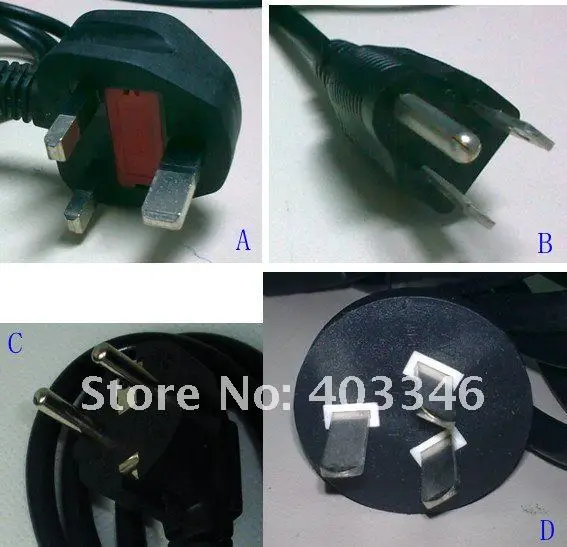

1. пожалуйста, оставьте нам точное Выходное напряжение (90-130 В переменного тока или 190-260 В) и тип вилки (США или германия или универсальный или австралийский), чтобы мы могли отправить вам идеальные продукты ..

2. Пожалуйста, оставьте четкую информацию о доставке, специально для номера телефона и контактного имени.







Добро пожаловать в ваш визит и позвоните, пожалуйста, свяжитесь со мной в любое время, если у вас есть какие-либо вопросы.
