Дизельный генератор SHALUO DSR AVR, автоматический регулятор напряжения для Mecc Alte, стабилизатор генератора, модуль регулировки, аутентичный

Технические данные

DSR-это регулятор напряжения на синхронные генераторы, предназначенный для самостоятельной работы и калибровки; Для максимальной производительности регулятор следует понимать как часть системы, состоящей по крайней мере из трех компонентов: DSR (блок управления), коммуникационный модуль (например, DI1) и блок наблюдения, Как показано на рис. 4 или 12.

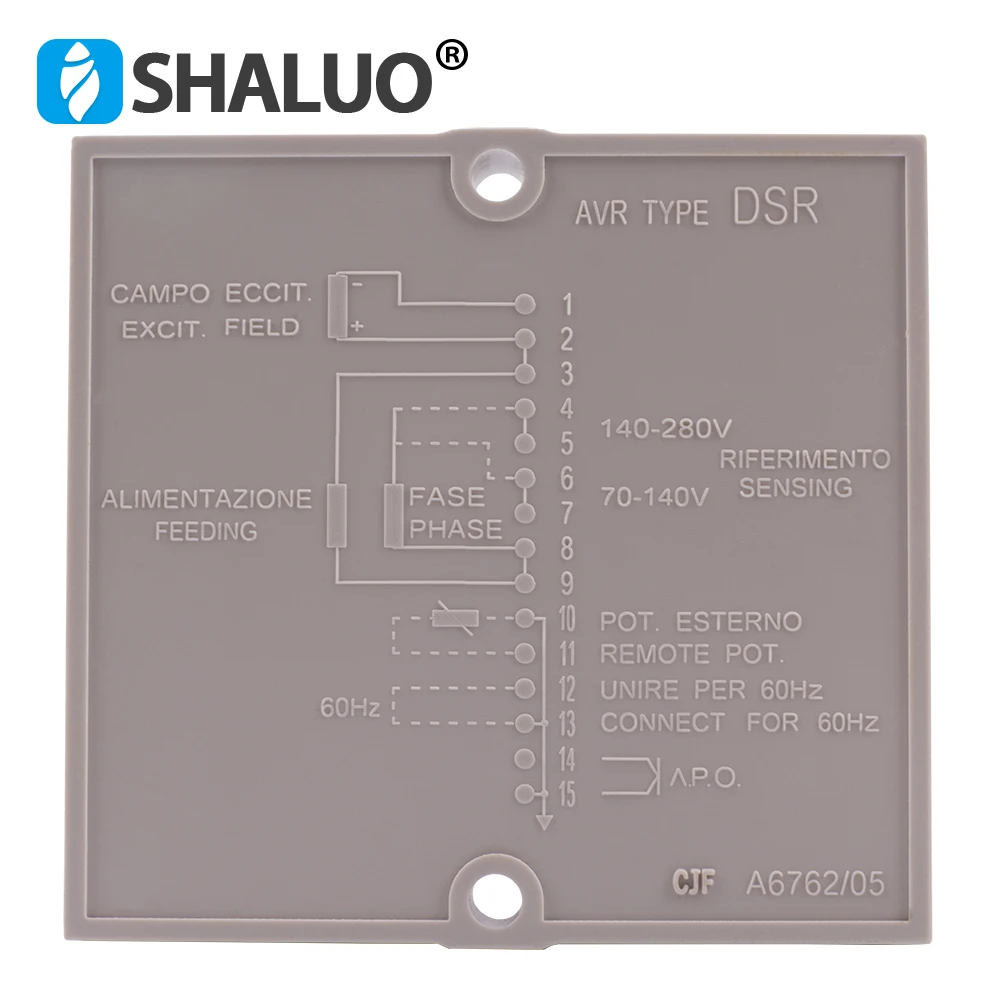

Разъемы для подключения к и от генератора питания и модуля связи расположены на регуляторе DSR.

Блок наблюдения может состоять из персонального компьютера, другого «синоптического» устройства или обоих устройств; Он не имеет функции управления системой в режиме реального времени, но позволяет программировать и визуализировать все рабочие параметры DSR.

Если он оснащен последовательным интерфейсом RS485 или RS232, для его подключения необходим модуль связи DI1.

Особенность

• Полностью цифровой контролируемый регулятор на основе DSP

• Установка бортовой машины

• Подходит для всех саморегулируемых генераторов

• Питание от напряжения: 40 В ~ 270 В переменного тока (от дополнительной обмотки, выходного напряжения или PMG)

• Частотный диапазон: 12 Гц ≤ 72 Гц

• «Определение» напряжения с помощью true rms или среднего измерения (70 ≤ 280 В переменного тока)

• Максимальный непрерывный выходной ток: 4Adc;

• Точность регулировки напряжения: ± 1% от холостого хода до номинальной нагрузки в статическом состоянии, с любым коэффициентом мощности и для колебаний частоты от-5% до + 20% от номинального значения.

• Переходные перепады мощности и перенапряжение в пределах ± 15%

• Время восстановления напряжения в пределах ± 3% от установленного значения, менее чем за 300 мс.

• Переходное перенапряжение во время запуска: менее 5% от номинального напряжения.

• Однофазное зондирование

• Параметры: вольт, удар, ампер и Гц могут быть установлены с помощью триммеров (по умолчанию) 50/60 Гц через

«Перемычка» (по умолчанию); Все параметры можно запрограммировать с помощью программного обеспечения.

• Аналогичное дистанционное управление выходным напряжением возможно через внешнее напряжение (0 ≤ 2,5 В постоянного тока) или с линейным потенциометром 10 кОм.

• Температура окружающей среды: -25 °C ≤ + 70 °C

• Защита от пониженной скорости с регулируемым порогом и наклоном

• Сигналы тревоги от перенапряжения и пониженного напряжения

• Защита от перегрузки по току возбуждения с задержкой вмешательства

• Управление временными короткими замыканиями (запуск асинхронных двигателей)

• Выход открытого коллектора (не изолированный) сигнальное вмешательство защитных устройств (изоляция на дополнительном модуле DI1) с программируемой активацией относительно отдельных сигналов тревоги и возможностью задержки вмешательства.

• Хранение аномальных условий эксплуатации (тип сигнализации, количество событий, продолжительность последнего события, общее время)

• Запоминание времени работы регулятора (начиная с пересмотра 11 прошивки)

• Последовательный интерфейс связи RS232 и RS485 (с дополнительным модулем DI1)

Предупреждение: работа DSR не указана ниже 12 гц.
