Умный Солнечный водонагреватель SR81, контрольный насос для сухого нагрева или 3-ходовой электромагнитный клапан

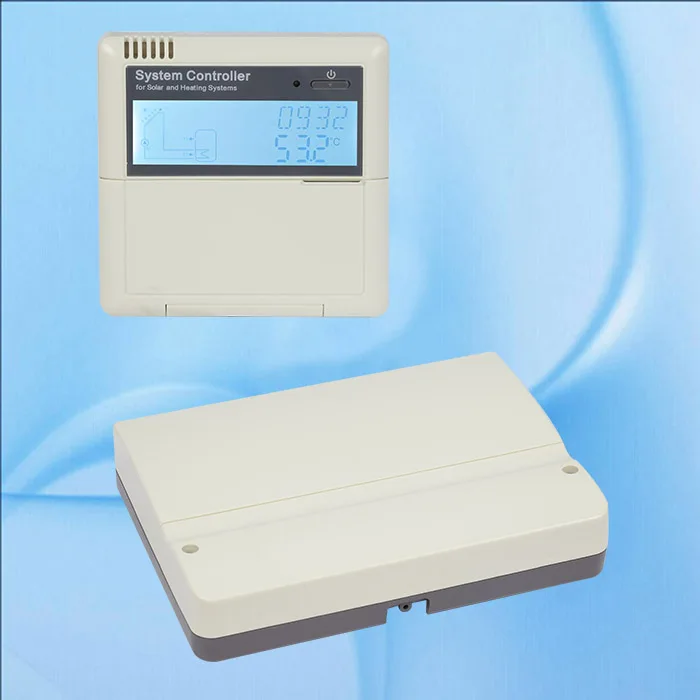

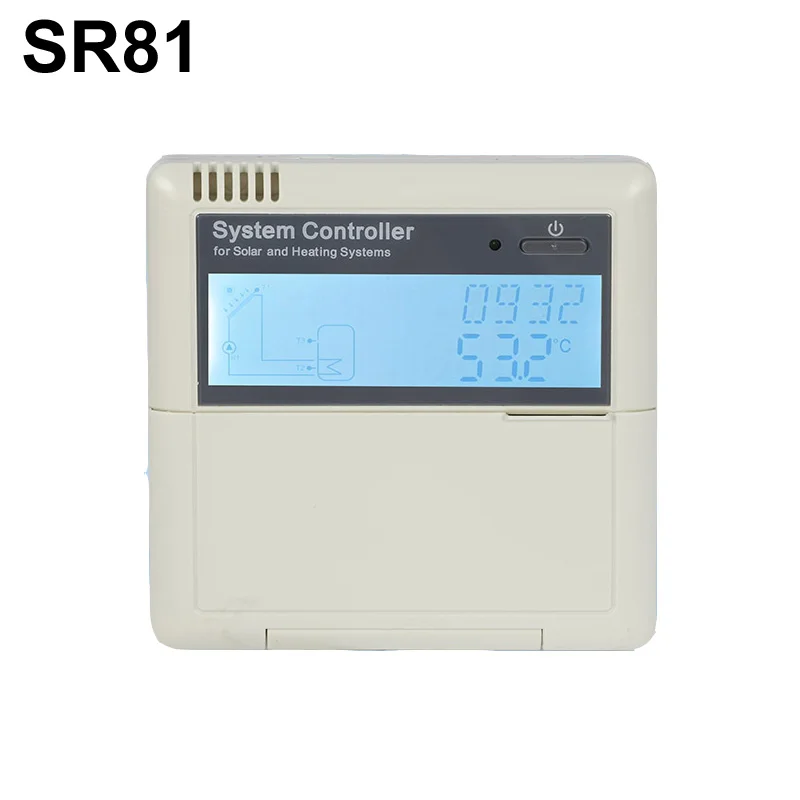

Сплит контроллер солнечного водонагревателя SR81

1. Ознакомьтесь:

Старая обновленная версия SR868C8, точность измерения температуры: 0,1 с

10 кнопок на передней крышке.

5 вариантов версии могут быть дополнительными с отдельной клавиатурой

2. Технические данные

Объем приложений макс. Количество коллекторов: 1

Макс. Количество емкостей для хранения: 1

Макс. Количество реле: 4

Макс. Количество датчиков: 5

Макс. Количество приложений для визуализации: 1

FRT:1 * роторный Электронный расходомер

Размер клавиатуры: 120 мм x 120 мм x 18 мм

Размер контроллера (версия 1.5кВт): 187 мм x 128 мм x 46 мм

Размер контроллера (версия 3 кВт): 218 мм x 165 мм x 55 мм

Размер контроллера (версия 4 кВт): 218 мм x 165 мм x 55 мм

Питание: AC100-240V,50-60 Гц..

Потребляемая мощность: <2,5 Вт

Номинальное импульсное напряжение: 2,5 кв

Корпус: пластик ABS

Тип защиты: IP41

Крепление: настенное крепление

Эксплуатация: 10 кнопок на передней крышке.

Точность измерения температуры: ± 0,1 °C

Диапазон измерения температуры коллектора: -10oC ~ 220oC

Диапазон измерения температуры бака: 0 °C ~ 110 °C

Подходящая мощность насоса: возможно подключение 3 насоса

Подходящая мощность HK (резервный нагрев):

1 шт. (1.5KW версия) ˂ 1.5KW

1 шт. (3 кВт версия) ˂ 3 кВт

1 шт. (версия 4 кВт) ˂ 4 кВт

Входы: 5 датчиков, 1 шт * Датчик Pt1000 (≤ 500oC) для коллектора (кремниевый кабель ≤ 280oC),

4 шт. * NTC10K, датчик B3950 (≤ 135oC) для резервуара, (ПВХ кабель ≤ 105oC),

1 * FRT поворотный лопастной Электронный расходомер

Выходы: 4 реле, для циркуляционного насоса и резервного нагрева

3 * электронное Магнитное реле, Макс. Ток 2A

Реле HK (версия 1,5 кВт):10 А

Реле HK (версия 3 кВт):15 А

Реле HK (версия 4 кВт):20A

Температура окружающей среды: -10 °C ~ 50 °C.

Класс водонепроницаемости: IP41

3. Основные функции

Дата --- Настройка датыТаймер тепла --- резервный нагревКруг --- Циркуляция горячей водыЗагрузка --- Настройка загрузки tank1COL --- коллектор1Насос --- режим управления насосомОхлаждение --- функция охлажденияВспомогательная функция AUX ---MAN --- ручной режимBLPR --- функция защиты от блокировкиOTDI --- функция тепловой дезинфекцииFS --- выбор типа расходомера.Переключатель UNIT---C-F единицRST --- заводская настройкаPASS --- набор паролейФункция праздникаЗащита экранаЗащита от неисправностейПроверка неисправностей

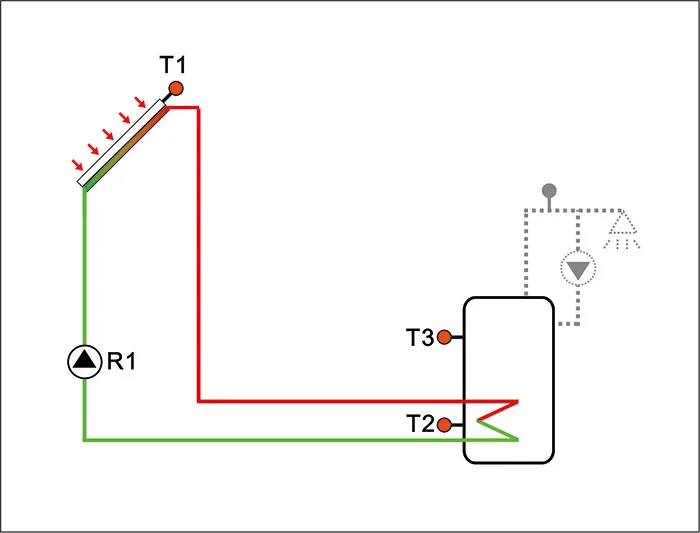

Система
