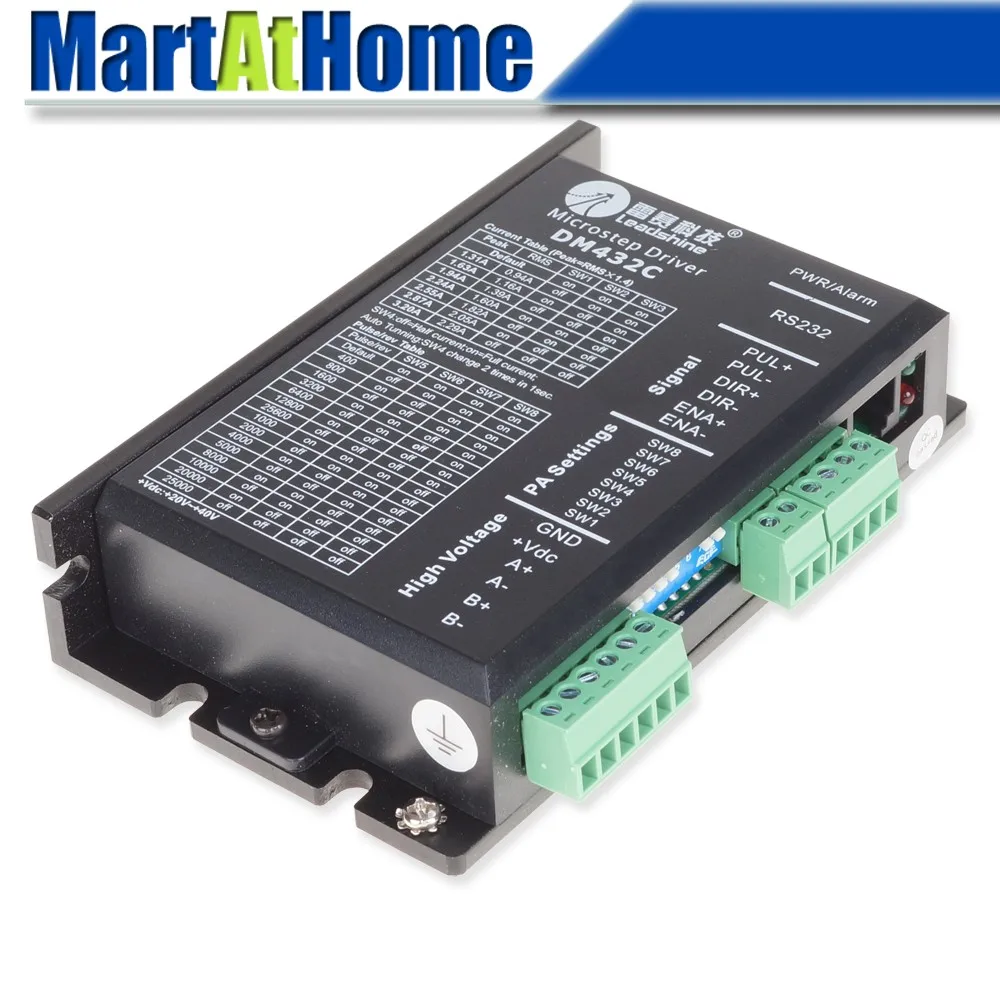

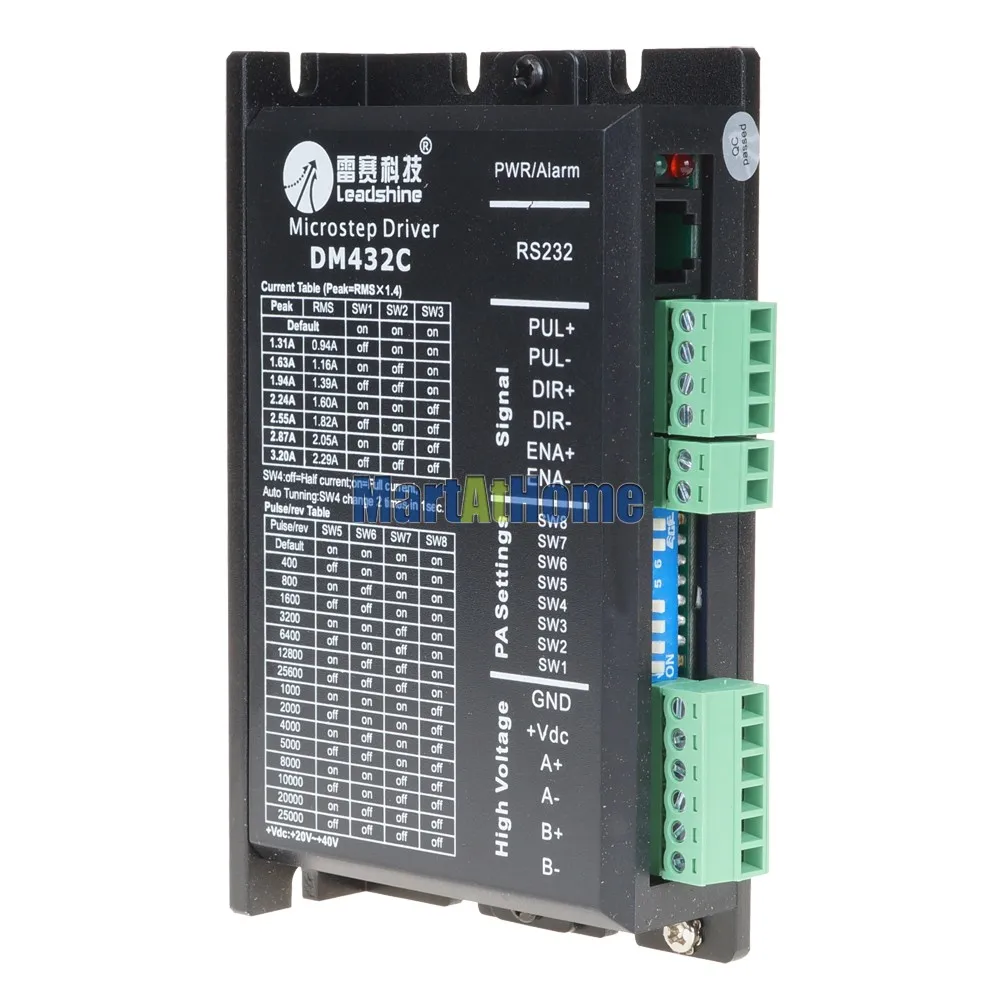

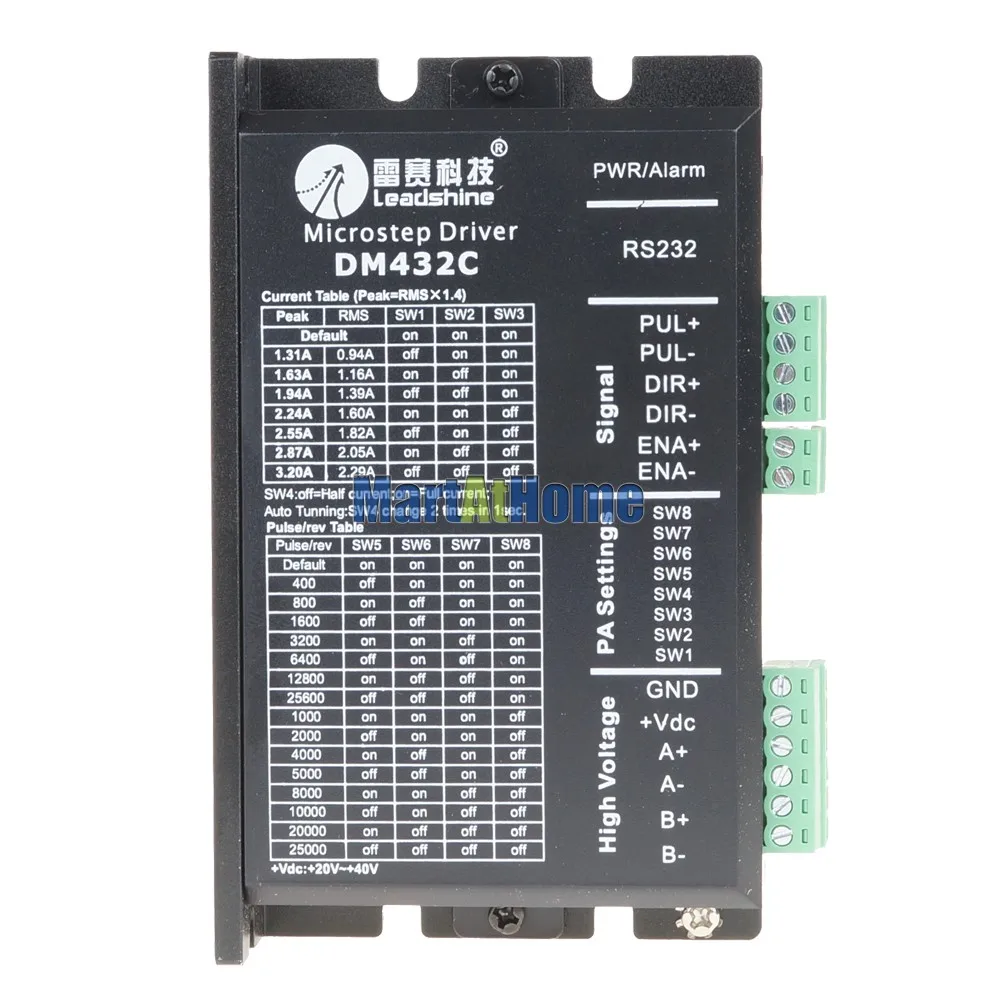

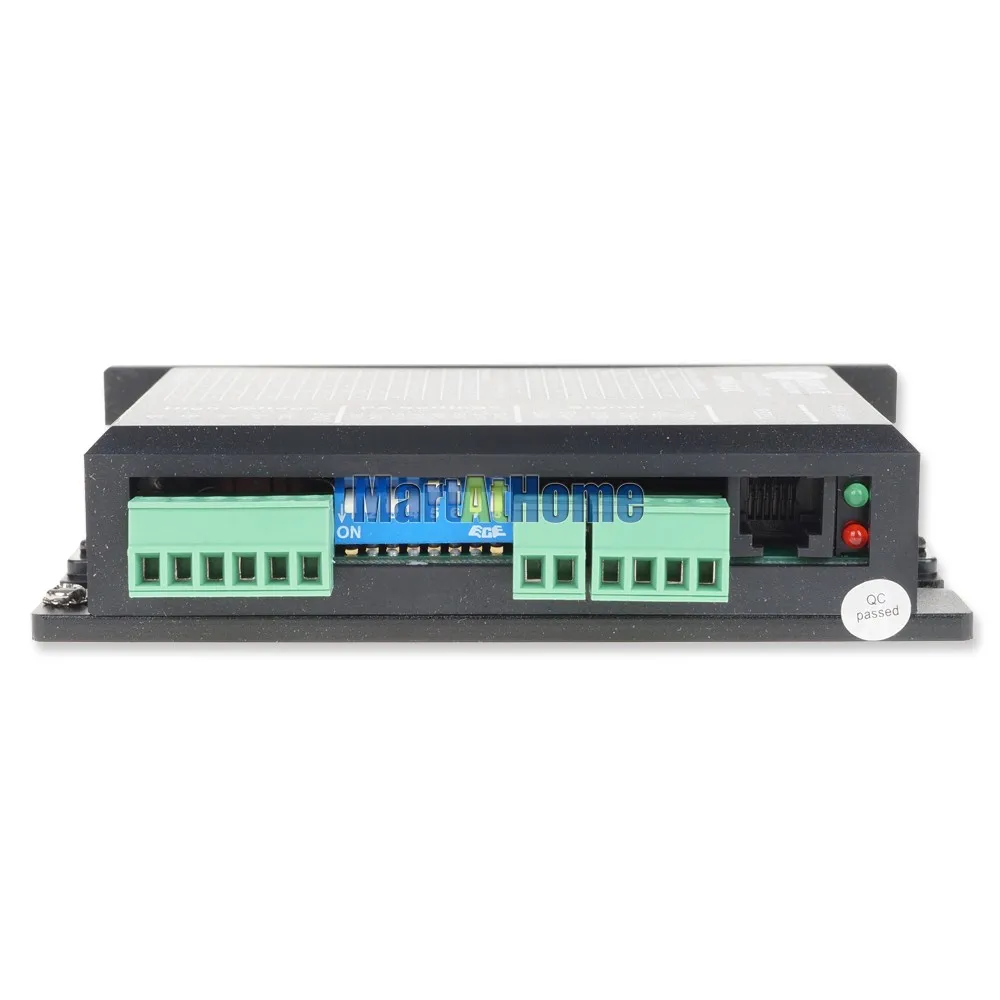

Новый драйвер управления цифровым шаговым двигателем Leadshine DM432C 40VDC/3.2A # SM018
Введение
DM432C-это универсальный полностью цифровой шаговый драйвер на основе DSP с расширенным алгоритмом управления. DM432C-это новое поколение цифровых шаговых двигателей управления. Она обеспечивает уникальный уровень плавности системы, обеспечивая оптимальный крутящий момент и аннулируя нестабильность среднего диапазона. Автоматическая идентификация двигателя и технология автоматической конфигурации параметров обеспечивают оптимальную реакцию с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, более плавным движением, чем большинство водителей на рынке. Его уникальные особенности делают DM432C идеальным решением для приложений, требующих низкоскоростной плавности.
Особенности
-Антирезонансный, обеспечивает оптимальный крутящий момент и аннулирует нестабильность среднего диапазона-Автоматическая идентификация двигателя и технология автоматической конфигурации параметров обеспечивают оптимальное отклик с различными двигателями-Многошаговый вход позволяет шаговому входу с низким разрешением производить более высокий микрошаговый выход для плавной работы системы -Программируемое разрешение микрошага, от полного до 51200 шагов/об-Напряжение питания до + 40 В постоянного тока-Программируемый выходной ток, от 0,5a до 3,2a-Частота импульсного входа до 200 кГц-TTL совместимый и оптически изолированный вход-Автоматическое снижение холостого хода-Подходит для 2-фазных и 4-фазных двигателей-Поддержка режимов PUL/DIR и CW/CCW-Защита от перенапряжения, перегрузки по току, фазовых ошибок
Приложения
Подходит для широкого спектра шаговых двигателей, от NEMA размера 14 до 23. Его можно использовать в различных видах машин, таких как лазерные резцы, лазерные маркеры, высокоточные столы X-Y, маркировочные машины и так далее. Его уникальные особенности делают DM432C идеальным решением для приложений, требующих низкоскоростной плавности.
Электрические характеристики (Tj = 25ОC/77ОF)
Параметры
DM432C
Мин
Типичный
Макс
Блок
Выходной ток
0,1
-
3,2 (2,3 RMS)
А
Напряжение питания
+ 20
-
+ 40
VDC
Ток логического сигнала
7
10
16
Ма
Импульсная Входная частота
0
-
200
КГц
Сопротивление изоляции
500
МО

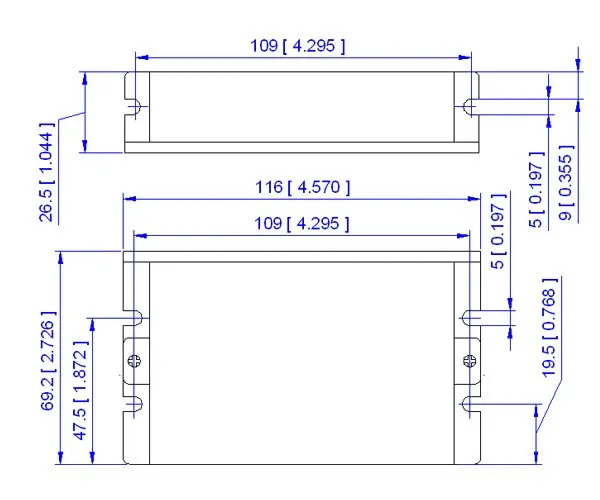

Механические характеристики (единица измерения: мм [дюйм])

Назначение и описание контактов
Конфигурации разъема P1
Функция Pin
Детали
PUL +
Импульсный сигнал:В режиме одиночного импульса (импульс/направление) этот вход представляет импульсный сигнал, каждый поднимающийся или падающий край активен (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В, когда PUL-LOW. В режиме двойного импульса (импульс/импульс) этот вход представляет импульс по часовой стрелке (CW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа ширина импульса должна быть больше 2,5 × с. Последовательно соединяйте резисторы для ограничения тока при использовании + 12 В или + 24 В. То же самое, что и сигналы DIR и ENA.
Пул-
DIR +
Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низкие/высокие уровни напряжения, представляющие собой два направления вращения двигателя; В двухимпульсном режиме (конфигурируемое программное обеспечение), этот сигнал имеет Импульсный счетчик часов (CCW), активен как на высоком, так и на низком уровне (настраиваемое программное обеспечение). Для надежного ответа на движение Сигнал DIR должен опережать сигнал PUL как минимум на 5 микро. 4-5 В, когда DIR-HIGH, 0-0,5 В, когда DIR-LOW. Обратите внимание, что направление вращения также связано с совпадением проводки двигателя-драйвера. Замена подключения двух проводов для катушки к водителю позволит обратить направление движения.
Дир-
ENA +
Включить сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (сигналы управления NPN, PNP и дифференциальные сигналы управления наоборот, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно оставляютНе подключен (включен).
Конфигурации разъема P2
Функция Pin
Детали
+ Vdc
Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и напряжение ЭДС.
GND
Силовая земля.
A +, A-
Фаза двигателя A
B +, B-
Фаза двигателя B
Выбор микрошагового разрешения и выходного тока драйвера

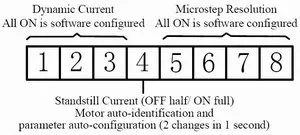

Микрошаговые разрешения и выходной ток программируются, первый может быть установлен с полного шага до 102400 шагов/оборотов, второй может быть установлен от А до А.Однако, когда он не в программно настроенном режиме, Этот драйвер использует 8-битный DIP-переключатель для установки разрешения микрошага и рабочего тока двигателя, как показано ниже:

Выбор микрошагового разрешения
Если оно не в программно настроенном режиме, разрешение микрошага устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Микрошаг
Шаг/оборот (для 1,8ОМотор)
SW5
SW6
SW7
SW8
От 1 до 512
По умолчанию/программное обеспечение настроено
On
On
On
On
2
400
Выкл
On
On
On
4
800
On
Выкл
On
On
8
1600
Выкл
Выкл
On
On
16
3200
On
On
Выкл
On
32
6400
Выкл
On
Выкл
On
64
12800
On
Выкл
Выкл
On
128
25600
Выкл
Выкл
Выкл
On
5
1000
On
On
On
Выкл
10
2000
Выкл
On
On
Выкл
20
4000
On
Выкл
On
Выкл
25
5000
Выкл
Выкл
On
Выкл
40
8000
On
On
Выкл
Выкл
50
10000
Выкл
On
Выкл
Выкл
100
20000
On
Выкл
Выкл
Выкл
125
25000
Выкл
Выкл
Выкл
Выкл
Текущие настройки
Когда он не в программно настроенном режиме, первые три бита (SW1, 2, 3) DIP-переключателя используются для установки динамического тока. Выберите настройку, максимально близкую к требуемому току вашего двигателя.
Пиковый ток
RMS ток
SW1
SW2
SW3
По умолчанию/программное обеспечение настроено (от 0,1 до А)
ON
ON
ON
1.31а
0.94A
Выкл
On
On
1.63а
1.16A
On
Выкл
On
1.94A
1,39а
Выкл
Выкл
On
2.24A
1.60A
On
On
Выкл
2.55A
1.82а
Выкл
On
Выкл
2,87а
2.05A
On
Выкл
Выкл
3,20 А
2.29A
Выкл
Выкл
Выкл
Примечания: Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.

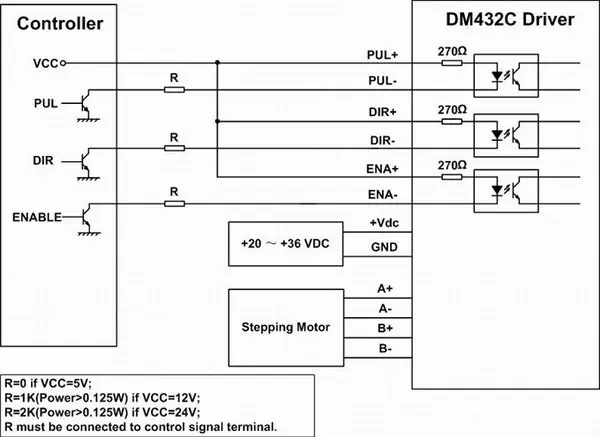

Стандартное соединение

Посылка
1 х шаговый привод
-
