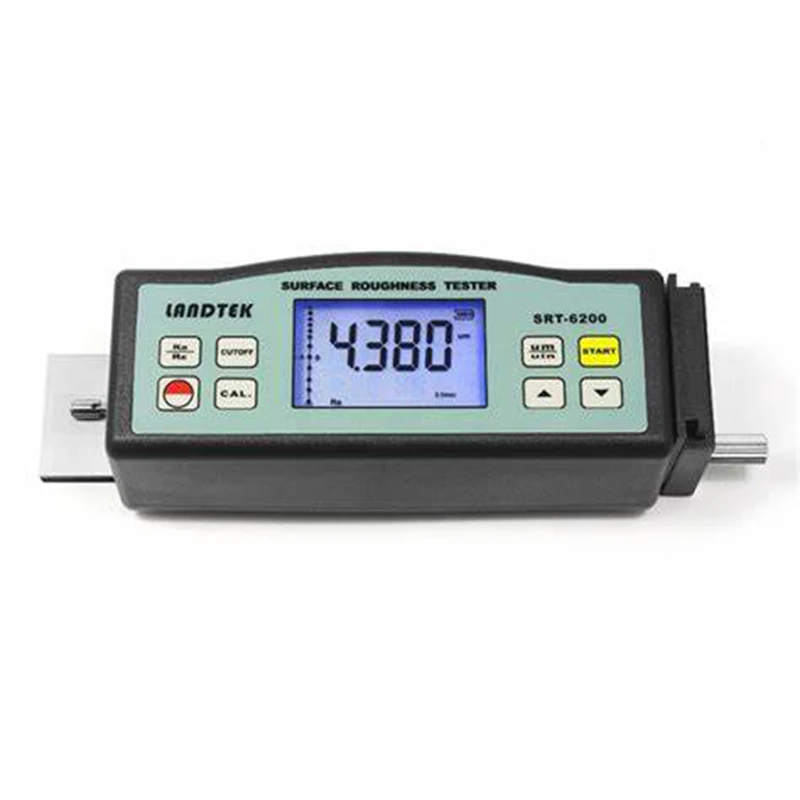

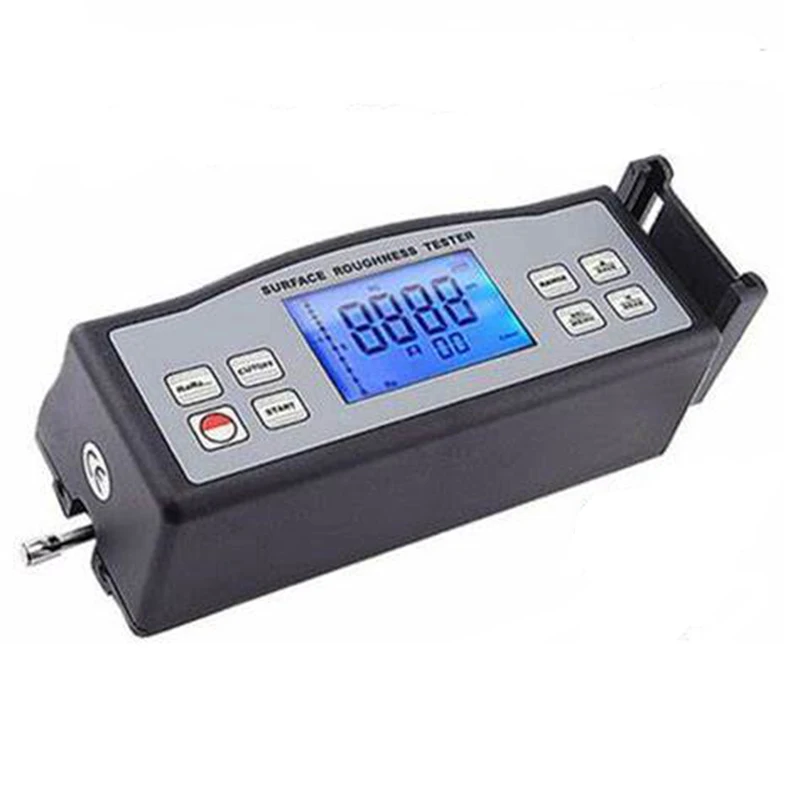

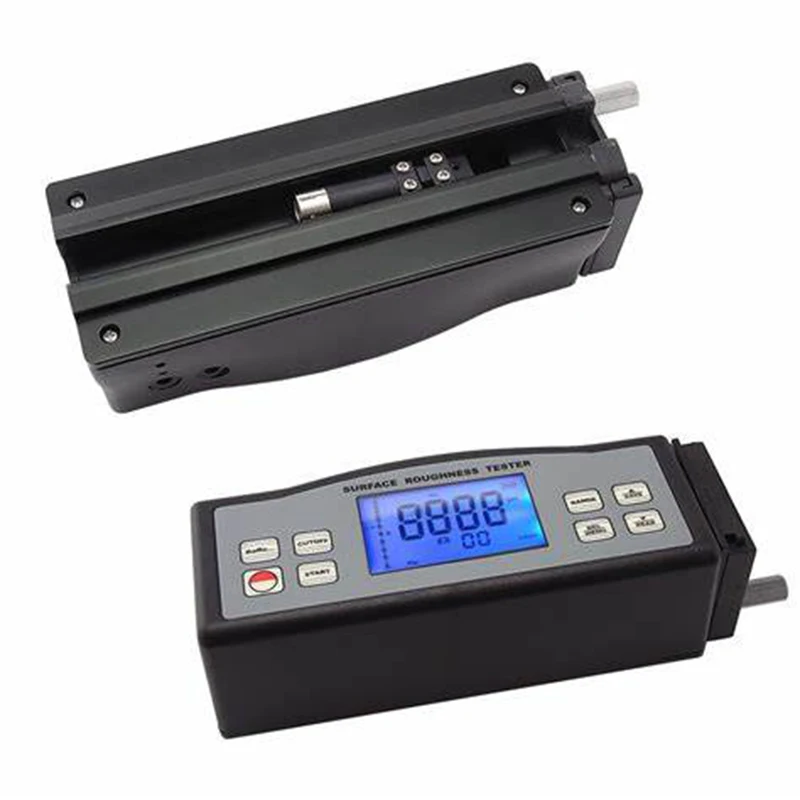

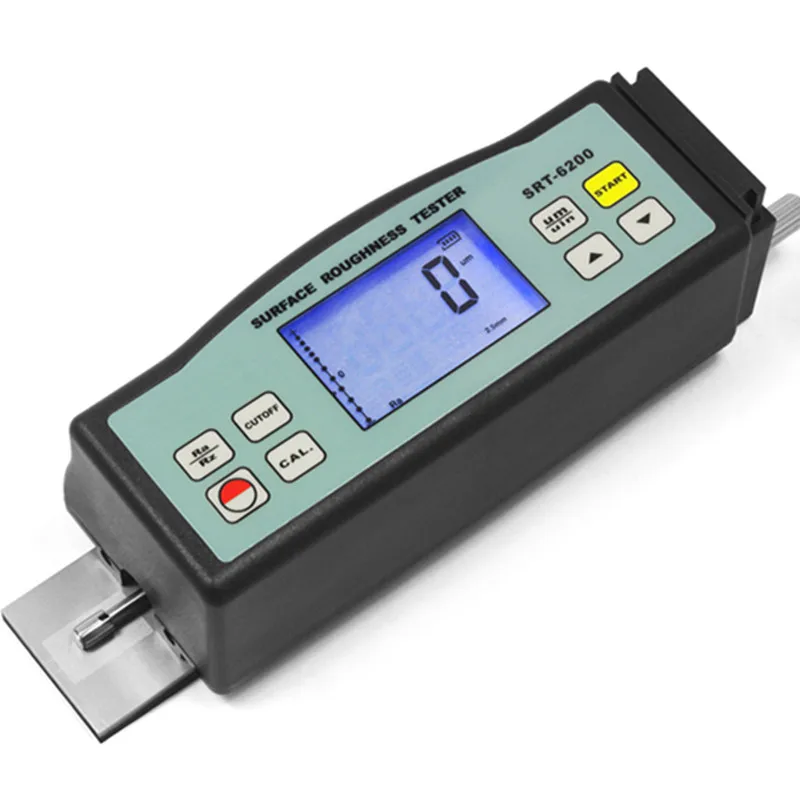

Этот инструмент совместим с четырьмя стандартами ISO, DIN, ANSI и JIS и широко используется на производственной площадке для измерения шероховатости поверхности различных деталей машинной обработки, рассчитать соответствующие параметры в соответствии с выбранными условиями измерения и четко отобразить все параметры измерения. При измерении шероховатости поверхности, Датчик помещается на поверхность, а затем равномерно скользит по поверхности, управляя механизмом внутри тестера. Датчик получает шероховатость поверхности острым встроенным зондом. Эта шероховатость вызывает смещение зонда, что приводит к изменению индуктивного количества индукционных катушек, чтобы генерировать аналоговый сигнал, пропорционально шероховатости поверхности на выходе из фазочувствительного выпрямителя. Эксклюзивный DSP обрабатывает и рассчитывает, а затем выводит результаты измерений на ЖК-дисплее.
Очень прост в эксплуатации
Измерение нескольких параметров: Ra, Rz
Высокоизысканный датчик индуктивности
Встроенный литий-ионный аккумулятор и схема управления с высокой емкостью
Небольшой размер, светильник весит и прост в использовании
Может общаться с ПК компьютером для статистики, печати и анализа с помощью дополнительного кабеля и программного обеспечения для интерфейса RS232C.
Ручное или автоматическое отключение. Тестер может быть выключен нажатием кнопки питания в любое время. С другой стороны, тестер отключится около 5 минут после последнего ключа
Технические характеристики
Дисплей: 4 цифры, 10 мм ЖК-дисплей, с голубой подсветкой
Параметры: Ra, Rz
Диапазон отображения:
Ra: 0,05-10.00 мкм/1,000-400,0 дюйма
Rz: 0,020-100.0 мкм/0,780-4000 дюймов
Точность: Не более 10% колебания значения дисплея: не более 6%
Датчик: Принцип тестирования: Тип индуктивности
Радиус штыря зонда: 10 мкм
Материал зонда: бриллиант
Сила измерения зонда: 16mn (1,6 GF)
Угол зонда: 90 °
Вертикальный радиус направляющей головки: 48 мм
Максимальный ход движения:17,5 мм/0,7 дюйма
Длина среза (l):0,25 мм/0,8 мм/2,5 мм опционально
Оценочная Длина:1 ~ 5 отрезаны по желанию
Скорость вождения: Длина выборки = 0,25 мм Vt = 0,135 мм/сек.
Длина выборки = 0,8 мм Vt = 0,5 мм/сек.
Длина выборки = 2,5 мм Vt = 1 мм/сек.
Возврат Vt = 1 мм/сек.
Разрешение:0001 мкм при считывании <10 мкм
0,01 мкм, если 10 мкм <& = чтение <100 мкм
0,1 мкм при считывании> & = 100 мкм
Литий-ионный аккумулятор:Перезаряжаемый
Условия эксплуатации:Температура. 0-50C
Влажность <80%
Размер:140x57x48 мм (5,5x2,2x1,9 дюйма)
Вес:Около 420 г
