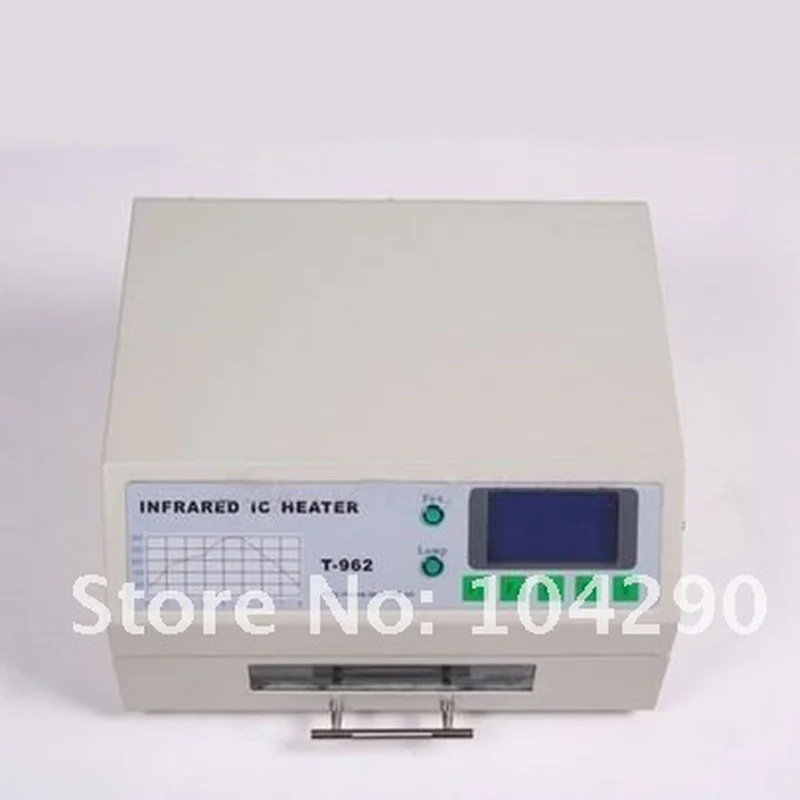

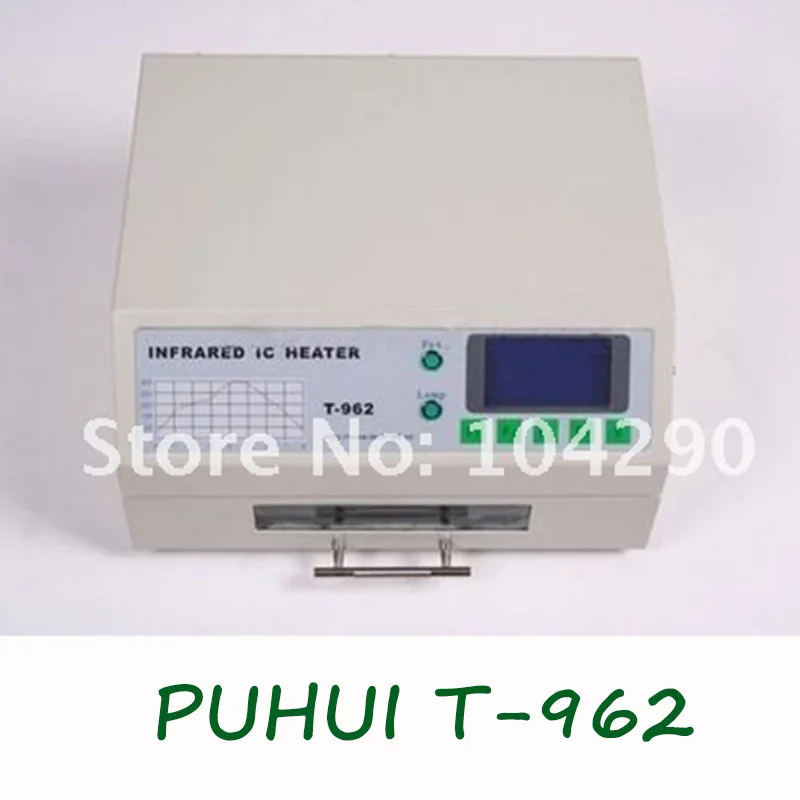

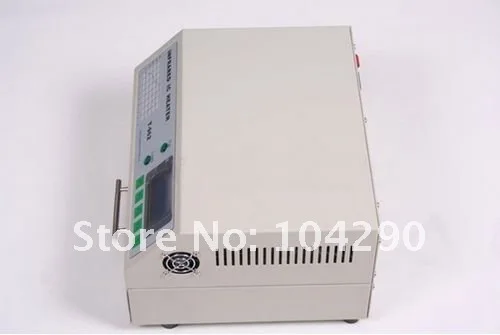

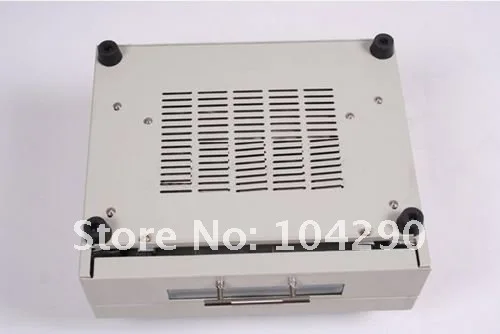

Инфракрасная печь для оплавления PUHUI T-962 T962, ИК-нагреватель 180 м T962

T962-это печь с микропроцессором. Устройство работает от стандарта 110VAC 50/60 Гц (модель 220VAC доступна). Пользовательский интерфейс реализован с помощью входных клавиш T962 и ЖК-дисплея. Предварительно установленные режимы нагрева выбираются при помощи пользовательского взаимодействия с прогрессом теплового цикла, наблюденным на ЖК-дисплее.

Эта автономная оплавляющая станция обеспечивает безопасные методы пайки и манипулирование SMD, сумкой и другими маленькими электронными частями, установленными на сборке PCB. T962 может быть использован для автоматического восстановления припоя для исправления плохих припоя, удаления/замены плохих компонентов и завершения небольших инженерных моделей или прототипов.



Оконный ящик предназначен для удержания рабочей части. Точность теплового цикла поддерживается замкнутым циклом микрокомпьютерного управления с инфракрасными нагревателями, термопарой и циркуляционным воздухом.



T962 прост в использовании, процесс пайки полностью автоматический, определяется предварительно заданными тепловыми циклами.

Технические параметры:

Модель: T962

Максимальная площадь эффективной пайки: 18x23,5 см

Размер изделия: 31 × 29 × 17 см

Размер упаковки: 36 × 23 × 36 см

Номинальная мощность: 800 Вт

Цикл процесса: 1 ~ 8 мин

Напряжение: 110 В ~ 240 В (у нас есть 110 В ~ 240 В версия для страны по всему миру.)

(У нас есть вилки США, Великобритании, ЕС, Австралии для страны по всему миру.)

Частота: 50 Гц ~ 60 Гц

Вес нетто: 6,2 кг

Вес брутто: 7,5 кг



Особенности:

Есть большая Инфракрасная паяльная Максимальная площадь, чтобы достичь эффективного 180 × 235 мм. Увеличьте объем использования этой машины расходно, экономичные инвестиции.

Автономный микропроцессор УПРАВЛЯЕМЫЙ IC НАГРЕВАТЕЛЬ и паяльная станция.

Полная визуальная работа с ЖК-экраном высокого качества. Циклы пайки выбираются с помощью клавиатуры и отображаются на ЖК-дисплее T962.

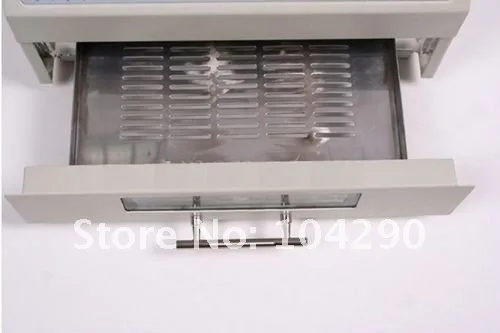

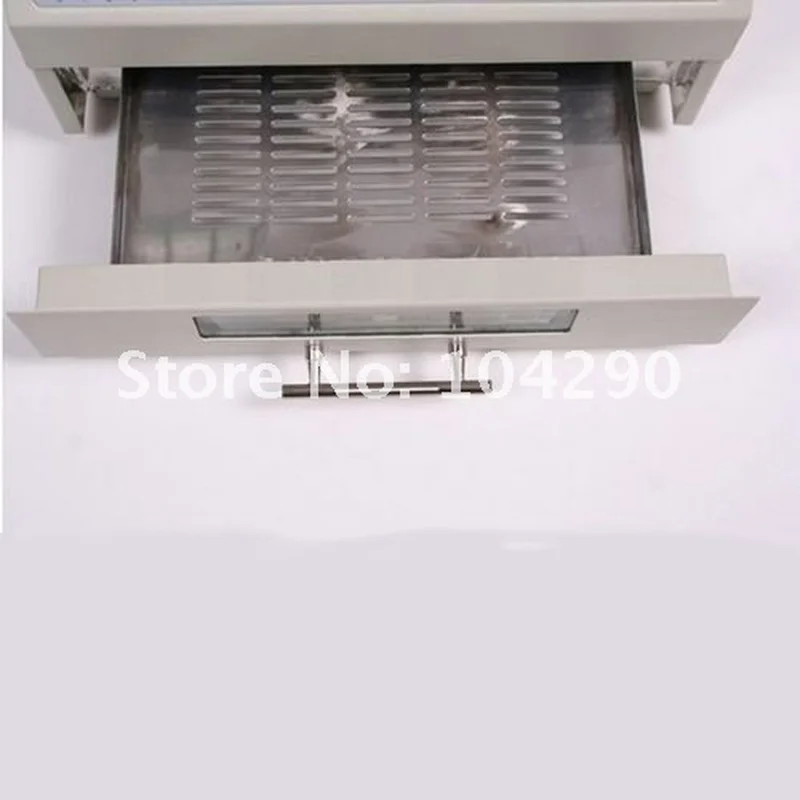

Один оконный ящик удерживает сборки в нагревательной камере.

Много температурных волн для вас. Восемь видов волн температурных параметров могут быть предоставлены как выбор, и установить для перемещения нагрева и охлаждения функции обязательный; весь процесс пайки для завершения автоматически, простой в использовании. Вы также можете управлять машиной с HM-heating.

Идеальные функции полярности: возврат пайки, сушка, сохранение тепла, завершение разработки, Быстрое выключение и т. д. можно использовать для пайки самых умных мелких деталей, например CHIPSOP,PLCC,QFP,BGA и т. Д.; может использоваться для резинки твердого поворота продукта, печатная плата горячего старения, печатная плата поддерживает ожидание различных работ. применим к каждому виду бизнеса, компания активно развивается, и небольшое количество партии производит спрос.

Eqiuped с выхлопным вентилятором, чтобы удовлетворить потребность пайки.

Высокочастотный дизайн эргономичный, практичный и Легко управляемый, делает устройство компактным, экономя пространство, визуально.

Быстрое инфракрасное излучение и циркуляция ветра для тепла, поэтому температура очень точная и ровная.

Автоматически с помощью микрокомпьютерного управления. Весь процесс пайки завершается автоматически от предварительного нагрева, замачивания и оплавления через охлаждение.

Это экономичное решение для переработы от одиночных пробежек до по требованию мелкосерийного производства.

Легкий вес и небольшой размер позволяют T962 легко размещать на скамейке транспортировку или хранение.

Humanized science and technology exquisite article. фирма внешнего вида, может видеть работу, дружественность человека машинного управления интерфейс, идеальный проект температуры волны, от начала до в конце концов тело науки и техники в настоящее время является первоначально. подвижный физический объем и вес позволяют экономить много денег, Режим установки лапши позволяет вам иметь больше места; Простые инструкции по эксплуатации позволяют вам увидеть.

Специальный нагрев и выравнивание температуры со всем дизайном. Выходная мощность достигает 800 Вт, быстрое инфракрасное излучение и циркуляция ветра для тепла, поэтому температура очень точная и ровная, весь процесс пайки для автоматического завершения выбора температурных параметров волн.



T962 начальная настройка и корректировки



1. Поместите T962 на соответствующий уровень, изолированная рабочая зона.

2. Убедитесь, что рабочее пространство хорошо проветривается (могут потребоваться вытяжные вентиляторы).

3. Позвольте по крайней мере 20 мм между T962 и его окружением для тепловой защиты.

4. Подтвердите, что рабочий ящик открывается и закрывается плавно и без препятствий.

5. Найдите Универсальный шнур питания и подключите его от заднего фартука к сети переменного тока.

6. Найдите и нажмите кнопку включения питания, ЖК-дисплей загорится, T962 войдет,

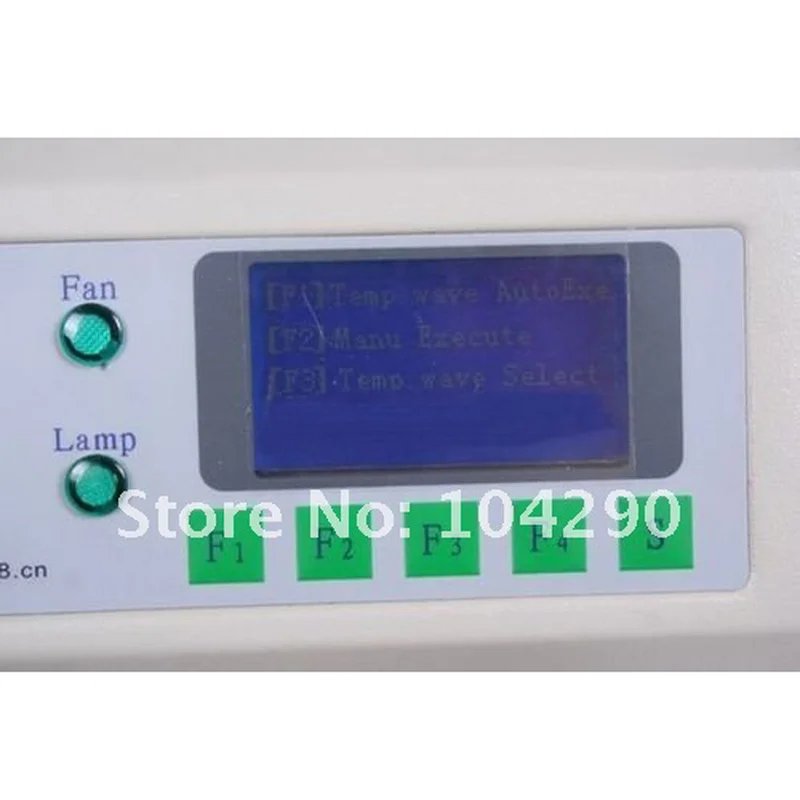

Нажмите кнопку «s», перейдите на главную страницу меню,

Нажмите кнопку «F4», измените меню на английский,

В главном меню нажмите кнопку «F3», выберите Различные температурные волны,

Нажмите кнопку «F3» еще раз, вы можете увидеть параметр о выборе температурной волны: Пайка Пастера сортировка. Температура пайки,

Нажмите кнопку «F4», чтобы вернуть предыдущую страницу, нажмите волну температуры, которую выполняет клавиша «F1», чтобы сделать выбор автоматически, работа автоматически отключается после окончания, работает предупреждающий звуковой сигнал,

На главной странице меню нажмите кнопку «F2» вручную,

Нажмите кнопку «F1», чтобы начать охлаждение, нажмите кнопку F1/S снова, чтобы остановить. Нажмите кнопку «F2», чтобы нагреть тепло, нажмите кнопку F2/S снова, чтобы остановить.



  Выберите волну



1. После включения нажмите кнопку «S», выберите интерфейс управления, нажмите кнопку «F4», выберите другую языковую категорию.



2. Процесс запроса, чтобы установить сравнение волн в соответствии с вами, чтобы предоставить вам ссылку. Нажмите



F1/F2 выбор различных волн, есть 8 видов различных температурных волн, которые могут предоставить вам выбор, нажмите F3 для просмотра различных волновых параметров, нажмите 4 подтвердить волну. Волновой, использовать то же самое с 85Sn/15Pb 70 Sn/30Pb Волна два, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb Волна три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5 Волна четыре, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0 Волна пять, используйте то же самое со стандартом Красной резинки, чтобы повернуть температурную волну, Heraeus PD955M. Волна шесть, семь, egiht, используйте то же самое с печатной платой возвращается, чтобы исправить и т. Д.

Нажмите кнопку «s» на страницу температуры,

Нажмите кнопку «s» на страницу температуры,

Нажмите кнопку F1/F2, вперед/назад выберите разное время.

Нажмите кнопку F3/F4, вверх/вниз, чтобы выбрать другую температуру, нажмите кнопку «s», чтобы сохранить. при сохранении финиша нажмите кнопку F4, чтобы выбрать температурную волну. нажмите кнопку S для повторения.



Инструкции по эксплуатации:



1. продукт, который легко обрабатывается, помещается даже на сцене в ящике, закрывает ящик, нажимает F1 для включения, автоматическая производительность делает выбор тепловой волны, показывает текущее время работы, температура введения и измерение температуры на ЖК-экране, а также Автоматическая форма формирования заказа.

2. наблюдал за данными, волной окна и проявлением ЖК-экрана перед передачей ящика, во всем наблюдении, которое обрабатывает весь процесс и может видеть на вас, если запрос на обработку волны не может достичь, вы можете изменить параметр.

3. Обработать волну строго, чтобы нажать различные оловянный сироп различной температуры, чтобы иметь предварительно установленный запрос на возврат припоя, вы можете подготовить, чтобы установить другую волну в соответствии с различными потребностями.

4. процесс в, если нужно остановить, может нажать «S», чтобы продолжить, чтобы завершить обязательный; после того, как положить последнюю руку, машина breeze auto продолжает охлаждение продукта; вы также можете запустить машину для охлаждения.

5. После завершения возврата припоя, если продукт имеет дефект. Можно снова припаять, также можно перемещать стартовый нагрев, чтобы продолжить возврат к припою. Эта машина устанавливает эту функцию.

  Операция предполагает:



1. этот самолет удовлетворяет без двусторонней сварки свинца, конструкция имеет уникальный воздушный дымоход, для гарантии, по запросу платетной сварки, предлагается, когда сварочная платформа и BGA завод оловянный шар, вытягивает основание в материале, чтобы поставить заранее одну печатную плату 10x10 см, Может привести к улучшению качества сварки.

2. температура окружающей среды низкая, когда влажность или влажность слишком велики, предположили, прежде чем Сварка хочет предварительного нагрева машины. рабочая процедура: после выбора кривой сварки, пространственный аппарат возвращается автоматически сварных швов один раз.

3. этот самолет не может сварить счетчик-оптический слишком сильный металлический чип уплотнения и металлический скрининг может; не может сварить выдерживаемую температуру, чтобы быть ниже, чем 250 градусов пластиковые плагин единиц и товаров, с уважением просит внимание!

4. Метод измерения температуры в машине заказчика: использует стандартный термометр, снаружи устанавливается на головку датчика температуры фиксированно 10x10 см Жесткая поверхность PCB, плотно прилегает, что, безусловно, важно на плате PCB выше! Будет зафиксирован имеет датчик измерения температуры головки печатной платы, помещает в материал, чтобы вытянуть, толкает в машине, как это испытание сравнение температуры соответствует фактической ситуации производства продукта.

  Ежедневное техническое обслуживание:

1. Держите ящик.

2. Периодически подметайте смотровое стекло ящика, держите его для подметания.



Предостережение

1. После использования, не сразу закройте питание, убедитесь, что машина охлаждения.

2. Обеспечивает хорошо проветриваемое устройство.

3. Отсоедините вилку, когда вы не используете ее в течение длительного времени.

4. Не открывайте машину, будьте внимательны в использовании.





В комплект входит: 1 × инфракрасный обогреватель 1 × шнур питания 1 × руководство на английском языке 1 × руководство на английском языке на CD
