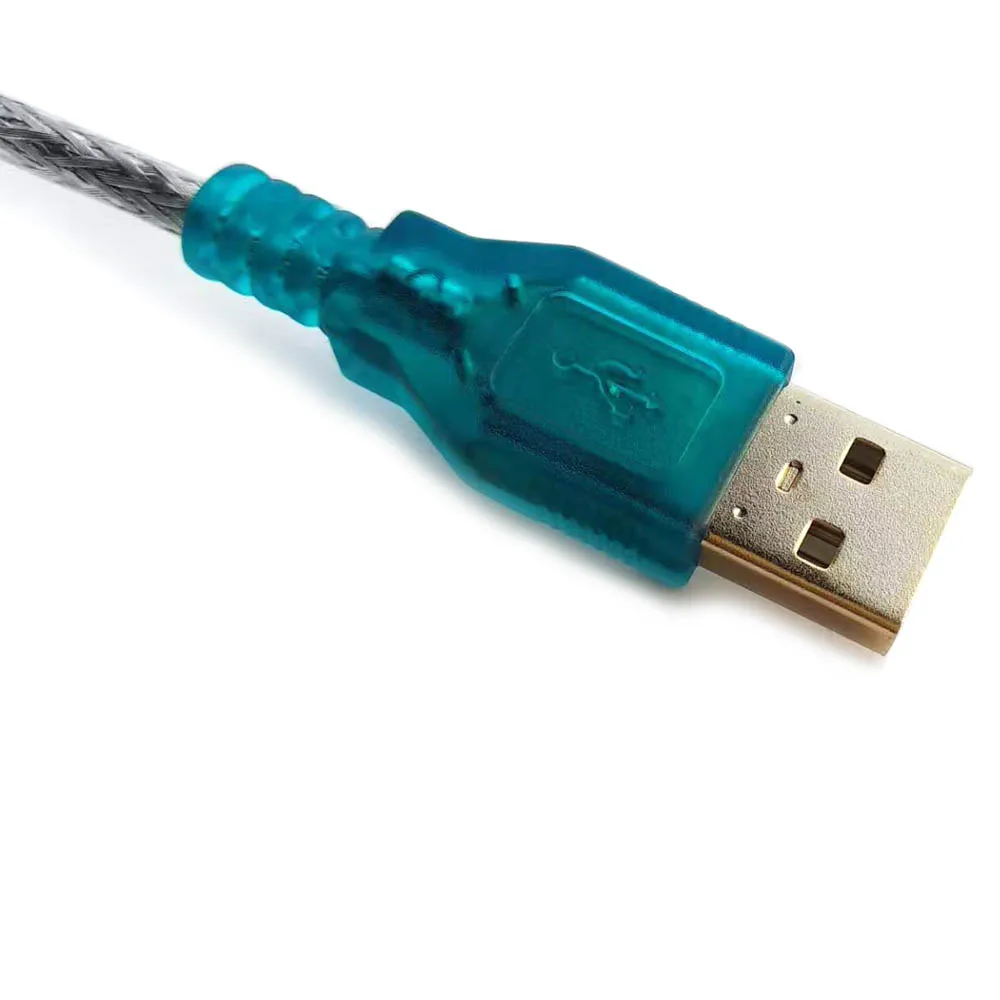

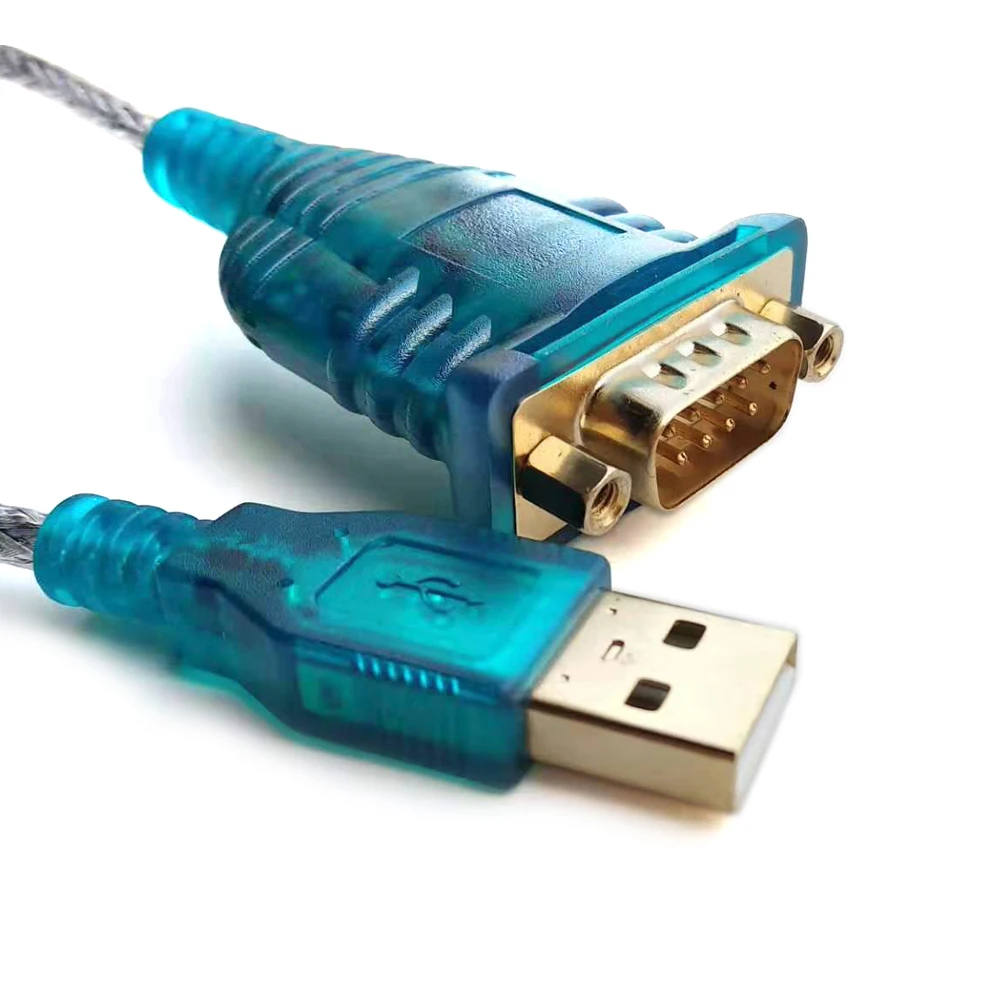

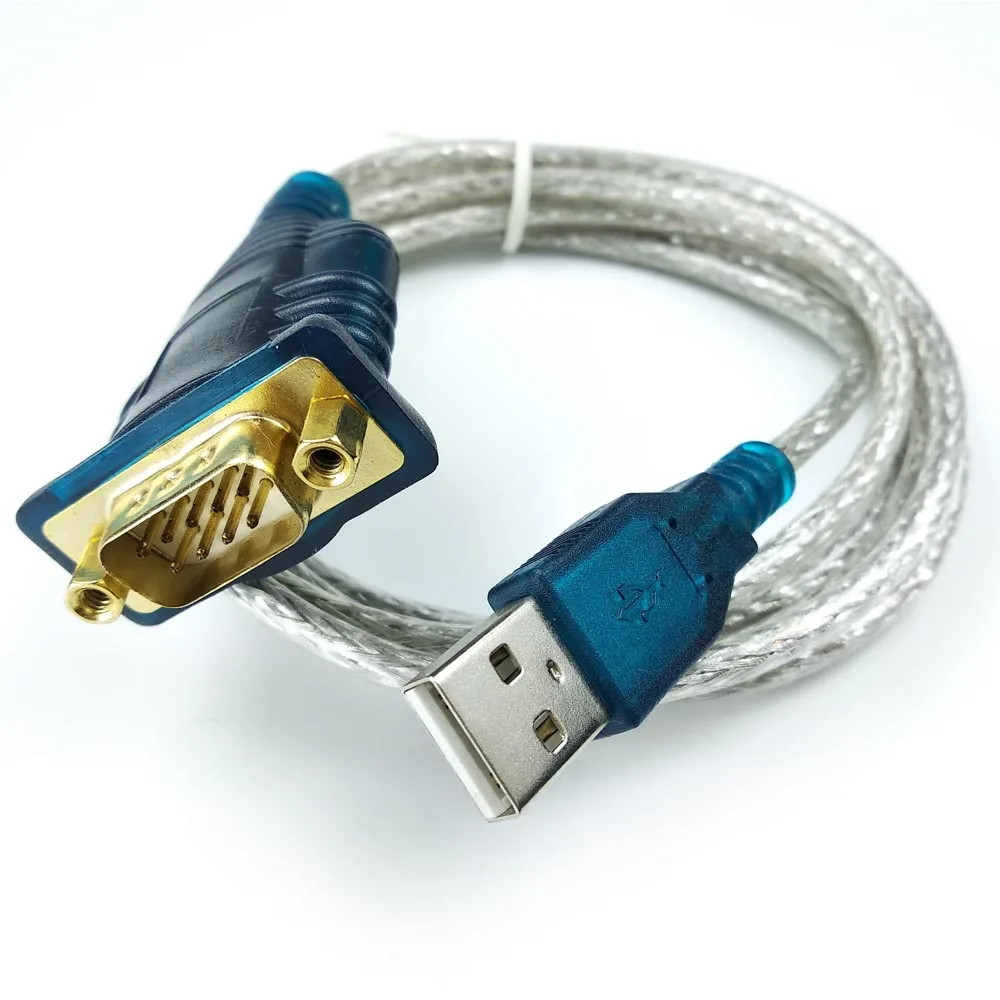

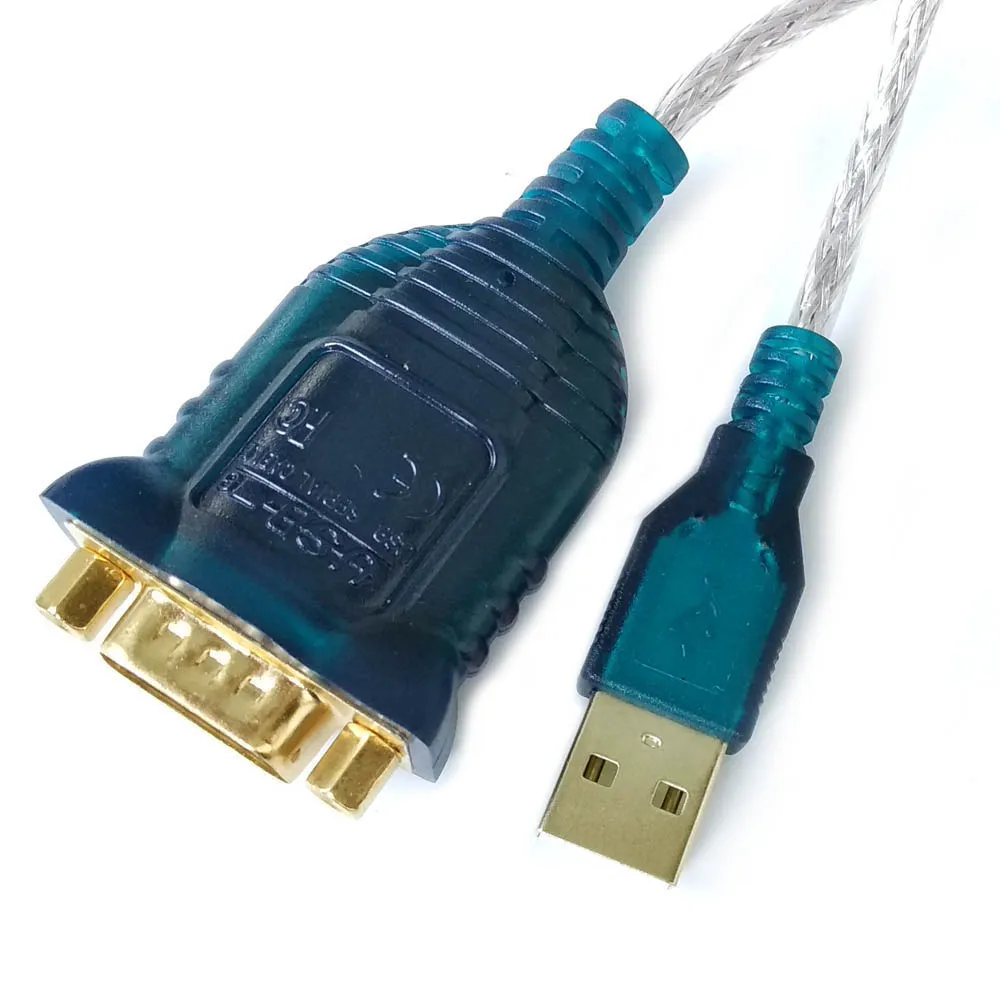

Переходник USB-RS232

Добавление ваш ноутбук или планшетный ПК Com порт USB RS232 (db9), адаптер !

Этот кабель 15 см в длину.

Для 120 см пожалуйста, купите его в

Http://www.aliexpress.com/store/product/120cm-DE9-COM-full-pinout-FTDI-FT232-ZT213-US232R-10-premium-usb-serial-converter/401907_1008985348.html



Стандарт USB 2.0, USB1.1 Совместимость Поддержка Стандартный COM порт полный цоколевка USB Виртуальный com-порт RS232 Adatper кабель USB RS232 кабель-адаптер 1 DCD, 2 RXD, 3 TXD выход, 4 DTR выход, 5 GND Земля, 6 DSR, 7 RTS выход, 8 CTS, 9 Ri вход FT232 + ZT213 чип, Стандартный RS232 цоколевка 9C * 28awg, оголенная Медь экранированный с Дренажный провод подключите металла оболочки на обе стороны Совместимость с US232R, Chipi-X10 кабели Этот кабель 15 см в Общая длина . DB9 Мужской стороны с гайки на обе стороны (не замок винт) Поддержка android, Win 8.1, Win 8, Win 7, xp, 2000, linix, Mac OS Поддержка eeprom, Поддержка Vendor ID переписать, Поддержка Mprog3.5 Поддержка FTDI VCP драйвера и d2xx-драйвер Один год гарантии

Уведомление для покупателя:

1-DCD, 2-RXD, 3-TXD, 4-DTR, 5-gnd, 6-DSR, 7-RTS, 8-CTS, 9-RI Для других цоколевка определение, оставьте нам сообщение. Стандартный 15 см Стандартный груз FEDEX воздуха экономика (3-5дней), DHL/UPS/Китай Кита работоспособным Стандартный пакет пуст молния полиэтиленовый пакет. Этот кабель Поддержка Win 8, Win 8.1, Android. АПК файл для Android планшетный ПК

FT232R это последнее устройство, чтобы быть добавлены FTDI диапазон USB интерфейс UART интегрированной схемы устройства. FT232R USB для Последовательный интерфейс UART с дополнительным тактовый генератор выход, и новый FTDIChip-? Безопасности ключ есть. Кроме того, асинхронного и синхронного немного взрыва Режимы интерфейса. USB на последовательный конструкций с использованием FT232R были дальнейшего упрощенный полностью интеграции Внешняя EEPROM, Часы цепи и USB-резисторы на устройство.

FT232R добавляет двух новых функций по сравнению с его предшественники, Эффективно делать это" 3-в-1" Чип для некоторые области применения. , Внутренне генерируемый часы (6 мГц, 12 мГц, 24 мГц, И 48 мГц) Может быть вывел устройства и используется для привода микроконтроллер или внешней логики. Уникальный номер (FTDIChip идентификатор?) Сгорел в устройство производство и читаемым USB, Таким образом формирование основе безопасности ключ, который может быть использован для защиты клиент применение программного обеспечения от копирования.

Один чип USB асинхронный последовательный интерфейс передачи данных. Весь протокола USB обрабатываются на чип-нет usb-особые прошивки Программирование требуется. Интерфейс UART поддержка 7 или 8 бит данных, 1 или 2 стоп-биты и чет/нечет/Mark/Space/без контроля четности. Полностью помощь оборудование или X-ON/программное обеспечение Квитирование. Скорость передачи данных от 300 бод до 3 Megabaud (RS422/RS485 и ТТЛ-уровни) И 300 бод до 1 Megabaud (RS232). Встроенная поддержка мероприятия символов и разрыва строки состояния. Новый USB FTDIChip идентификатор? Есть. Новые настраиваемые cbu ввода/вывода. Авто буфера передачи управления для RS485 приложений. Передача и прием светодиодные сигналы. Новый 48 мГц, 24 мГц, 12 мГц, и 6 мГц часы выходного сигнала опции для управления внешними MCU или FPGA. FIFO и передачи буферов для высокую пропускную способность данных. 256 байт буфера приема и передачи 128 байт буфера, используя буфер сглаживания технология, позволяющая высокую пропускную способность данных. Регулируемый приемного буфера тайм-аут. Синхронные и асинхронные немного взрыва режим опции интерфейса с RD # и WR # срабатывает. Новый режим вариант CBUS немного взрыва. Интегрированное 1024 бит внутренней EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, Серийный номер и описание продукта строки. Устройство поставляется запрограммированный с уникальным USB серийный номер. Поддержка USB приостановить/возобновить. Поддержка питание от шины, автономное питание, и питание от шины USB конфигурации. Интегрированная 3.3 В преобразователь уровня для USB I/O. Встроенный преобразователь уровня на UART и CBUS для взаимодействия с 5 В-1.8 В логики. Правда 5 В/3.3 В/2.8 В/1.8 В КМОП выход привода и входного TTL. Высокое I/o-контактный выход диска вариант. Встроенный USB-резисторы. Встроенный блок питания на схему сброса. Полностью встроенные часы-Нет внешних кристалл, генератор, или резонатора требуется. Полностью интегрированная AVCC питания-не отдельные AVCC контактный и внешний r-c фильтр требуется. UART сигналов инверсии вариант. Массового USB в режиме передачи. 3.3 В 5.25 В работа от одного источника питания. Низкие эксплуатационные и USB Приостановить ток. Низкое потребление пропускной способности USB. Usb-uhci/OHCI/ehci-совместимые хост-контроллер совместим. USB 2.0 на полной скорости совместимы. -40 °C 85 °C расширенный диапазон рабочих температур.



  , USB_RS232 Кабели USB RS232 уровней Серийный UART конвертер кабели, включающие FTDI 'S FT232RL USB Последовательный интерфейс UART IC устройство, которое обрабатывает все USB сигнализации и протоколов. Кабели обеспечивают быстрый, Простой способ подключения устройств с RS232 уровень Последовательный интерфейс UART USB. Каждый USB-RS232 кабель содержит небольшой внутренний электронных плат, Используя FT232RL, Который инкапсулируется в USB разъем кабеля. Интегрированный электроники также включают RS232 Уровень Shifter плюс TX и RX.

      Этот USB RS232 Совместимо с FTDI US232R-10, Это FTDI Премиум USB RS232 оценки кабель, который может быть использован Для тестирования функциональность FT232R устройства и драйверы до Дизайн.

Электроники, в том числе FT232RL чип Размещенный в USB Мужской стороны. Соответствующий черный 10 см USB кабель ИСПОЛЬЗУЕТ позолоченный USB и DB9 разъемы. DB9 разъем, она является упрощенной и стабильным для грубой подключите и тестирования. Драйверы поддерживают Windows 8, Andriod XP, Mac, Linux и других версий Windows.

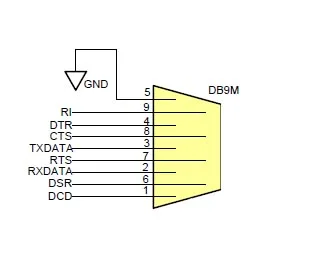

Стандартный DB9 Мужской цоколевка

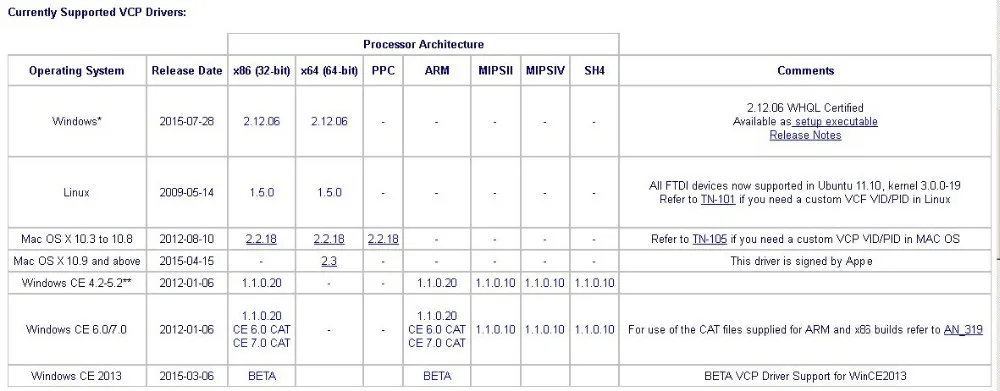

Драйверы, которые позволяют FTDI устройств работать с следующих операционных систем:



Windows 8.1

Windows 8.1x64

Windows 8

Windows 8x64

Windows Server2012

Windows Server 2008 R2

Windows 7

Windows 7x64

Windows Server 2008

Windows Server 2008x64

Windows Vista

Windows Vista X64

Windows Server 2003

Windows Server 2003x64

Windows XP

Windows XP X64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows ce. чистая (версия 4.2 и больше)

Android

Windows рт

Поддержка WinCE7.0 Начальная функциональное тестирование проведена FTDI имеет показали, что FTDI драйверы функции как ожидается на Windows CE 7.0

Поддержка для старых версий Windows Desktop

Примечание: Microsoft уже закончилась Поддержка удостоверяющий XP и Vista через их whck тестовая программа. Как ток строит по-прежнему будет работать на XP и Vista но не Microsoft сертифицированные.



Различия в API драйверов

Для большинства из этих операционные системы двух типов драйвера: Виртуальный COM-порт (VCP) Драйверы и прямой (D2xx-драйвер) Драйверы. , VCP драйвера эмулирует стандартный последовательный порт ПК что USB устройство может быть сообщены как стандартный RS232 Устройства. , D2xx-драйвер обеспечивает прямой доступ к USB устройства через DLL интерфейс.

Найти драйверы вы хотите установить для устройства, Выбрать водителя типов вы хотите использовать ( VCP Или d2xx-драйвер ) И затем найдите соответствующие операционной системы. За исключением Windows 98 и Windows мне, все устройства поддерживается в каждый Пакет драйверов.



Если VCP драйвера требуется для Android пожалуйста, обратитесь к следующей приложение Примечание: TN 132 добавление FTDI устройств VCP драйвера Поддержка Android

Последовательный порт В вычислений, Последовательный порт Последовательный связи Физический интерфейс через Который информация в или один бит на Время (В отличие от параллельный Порт). в большинстве истории персональных компьютеров, Данные были переданы через последовательный порты устройствами, такими как модемы, Терминалы и различные периферийные устройства. Пара женских мини DIN-8-контактный разъемы используется для RS-422 последовательные порты на Macintosh LC компьютера Во время такие интерфейсы Ethernet, FireWire, И USB все отправить данные как последовательный поток, Термин" Последовательный порт" Обычно определяет оборудования более или менее соответствует RS-232, предназначенные для интерфейс с модем или с аналогичные коммуникационные устройства. Современные компьютерами без последовательных портов может потребоваться-для-USB-преобразователи позвольте Совместимость с RS 232 последовательный устройств. Последовательный порты до сих пор используется в Приложений, таких как промышленные системы автоматизации, научных приборов, магазин до систем и промышленных и потребительских товаров. Сервер компьютеры могут использовать Последовательный порт управления консоли для диагностики. Сетевое оборудование (такие как маршрутизаторы и переключатели) часто используют консоль для конфигурации. Последовательный порты по-прежнему Используется в этих областях, как они простые, дешевые и их функции консоли высоко Стандартизированные и широко. Последовательный порт требует очень мало Поддержка программного обеспечения От хост-системы. Некоторые компьютеры, Использован интегральных схем называется UART, Что преобразованы символов (И) Асинхронный последовательный форме, И автоматически посмотрел после сроки И кадрирование данных. Очень низкая стоимость системы, Таких как некоторые ранние домашних компьютеров, Будет вместо использовать процессор для передачи данных через выходной контакт, С помощью бит-стучать Техника. Перед Масштабный интеграции (LSI) UART интегральных схем были распространены, В миникомпьютера или микрокомпьютер бы последовательный порт из несколько малых Крупномасштабных интегральных схем для реализации регистров сдвига, Логические вентили, Счетчики, И все другие Логика для последовательный порт. Рано домашних компьютеров часто имущественные последовательные порты с разводка и уровней напряжения Несовместимые с RS-232. Интер с RS-232 устройства могут невозможно Последовательный порт не может выдержать напряжение уровней и может иметь и другие различия" Замок в" Пользователю продукты конкретного производителя. Низкая стоимость процессоров теперь позволяют более высокую скорость, Но более сложные, Последовательной связи стандарты, такие как USB и FireWire заменить RS-232. Это можно Подключать устройства что бы не работали feasibly более медленнее последовательных соединений, Таких как массового хранения, Звук, И видео устройств. Многие личные компьютерные материнские платы по-прежнему иметь по крайней мере один последовательный порт, даже если доступны только через заголовка контактный. Малого форм-фактора систем и ноутбуки опустить RS-232 разъем портов для экономии пространства, но электроники до сих пор там. RS-232 был стандартный так, что цепей необходимо управления последовательный порт Стал очень дешевые и часто существует на одном кристалле, иногда также с схемы для параллельный порт. DTE и DCE Отдельные сигналов на последовательный Порт однонаправленный и при подключении двух устройств Выходы один устройство должно быть подключено к входы других. Устройства делятся на две категории" Терминал данных оборудования" ( DTE) И" Передачи данных-прекращения оборудования" ( DCE). Линии, что это выход на DTE устройство представляет собой Вход на DCE устройства и наоборот так DCE устройства Может быть подключен к DTE устройства с прямой проводной Кабель. Условно, компьютеры и клеммы DTE во время Модемы и периферийные устройства DCE. Если необходимо подключить два DTE устройств (Или два DCE устройств но более Необычные) Перекрестный Null модем, В виде либо адаптер или кабель, Должны Быть использованы. Разъемы В то время как RS-232 первоначально указанные 25-контактный разъем типа, Многие дизайнеры персональных компьютеров выбрал для реализации только подмножество полный стандарт: Они проданы друг Совместимость с стандартный от использования Менее дорогостоящим и более Компактные разъемы (В частности, DE-9 версия используется оригинал PC- В). Желание питания последовательный интерфейс карты с двумя портами требуется IBM Уменьшить размер разъем, чтобы соответствовать на один карты Панели. В DE-9 Разъем также подходит на карты с второй DB-25 разъем, который был аналогично изменен от Centronics-стиль разъем. Начиная вокруг время Введение IBM PC-AT, последовательные порты были часто построен с 9-контактный разъем сохранить затраты и пространство. Однако, наличие 9-контактный D-миниатюрный разъем Не достаточно, чтобы указать подключение самом деле последовательный порт, Поскольку этот разъем также используется для видео, Джойстики, И других целей. Некоторые миниатюрные электроники, Особенно графические калькуляторы и любительских и два-способ радио оборудование, Последовательные порты с помощью телефона разъем, Обычно Меньше 2.5 или 3.5 мм разъемы и использовать наиболее Основные 3-проводный интерфейс. Многие модели Macintosh наибольшего благоприятствования связанные RS-422 стандарт, В основном с помощью немецкий мини-DIN разъемы, За исключением ранних моделей. Macintosh в комплекте стандартный Набор из двух портов для подключения к и модем, Но некоторые PowerBook ноутбуки было только Один комбинированный порт сэкономить пространство. Стандартный указывает 20 различных сигнал соединения. Поскольку большинство устройств Используйте только несколько сигналов, меньше разъемы могут часто используется. Например, 9-контактный DE-9 Разъем был использован большинство IBM совместимых компьютеров, поскольку IBM ПК, и был стандартизирован как TIA-574. Недавно, модульные разъемы были использованы. Наиболее распространенных , 8P8C разъемы. Стандарту EIA/TIA 561 определяет Назначение выводов, Но" Yost последовательного устройства подключение стандартная "[2] Изобрел Dave yost (И популяризировал, Unix Администрирование системы Справочник) на общих Unix компьютеров и новые устройства от Cisco Systems. Многих устройств не использовать любой из этих стандартов. 10P10C разъемы Можно найти на некоторых устройств. Цифровой техники корпорации определяется свои собственные decconnect система соединения, который был на основе изменены модульный разъем (MMJ) Разъем. Это 6-контактный модульный разъем где ключ смещение от центральной позиции. Как с yost стандарт, decconnect использует симметричный контактный макет, который Позволяет Прямое подключение между двумя dtes. Другой распространенный разъем DH10 Заголовок Разъем распространенных на материнских плат и добавить, что обычно преобразованы Через кабель более стандартный 9-контактный DE-9 разъем (И часто установленный на Бесплатная слот или других часть корпуса). Разводка Следующей таблице списки обычно используется RS-232 сигналов и Назначение выводов. Сигнал происхождения DB-25 DE-9 (TIA-574) MMJ 8P8C ("RJ45") 10P10C ("RJ50") Название аббревиатура DTE DCE EIA/TIA-561 yost (DTE) Yost (DCE) Cyclades [4] Digi (Altpin опция) [5] National Instruments [6]     Cyclades [4] Digi [7] Передается данных TXD. 2 3 2 6 6 3 3 4 8 4 5 Полученные данные RXD. 3 2 5 5 3 6 6 5 9 7 6 Терминал данных готов DTR. 20 4 1 3 7 2 2 8 7 3 9 Данных перевозчика обнаружить DCD. 8 1 N/2 2 7 7 1 10 8 10 Набор данных готов DSR. 6 6 6 1 8 N/5 9 2 Кольцо индикатор Ri. 22 9 N/A N/A N/A N/A N/2 10 1 Запрос отправить РТС. 4 7 N/8 8 1 1 2 4 2 3 Очистить отправить CTS. 5 8 N/7 1 8 5 7 3 6 8 Общий язык г общие 7 5 3,4 4 4,5 4,5 4 6 6 5 7 Защитный землю PG общий 1 N/A N/A N/A N/A N/A N/3 N/1 4 Сигналы именем от зрения DTE, например, IBM-PC совместимый последовательный порт. Землю сигнал общий возврат для другие соединения; Появляется на две булавки в yost стандарт, но это же сигнала. , DB-25 Разъем включает в себя второй "защитный землю" на 1. Подключив к контакту 7 (сигнала Ссылки землю) Общий практике но не существенным. Обратите внимание, что EIA/TIA 561 сочетает в себе DSR и RI, и yost стандартный сочетает в себе DSR и DCD. Оборудования Абстракция Операционные системы обычно используем символическую имя обратитесь к последовательных портов компьютера. Unix как операционные системы обычно этикетка последовательный порт устройств/Dev/TTY ( TTY является обычным товарный знак-Бесплатная сокращение телетайп) Где * представляет строка выявления терминального устройства; Синтаксис что строка зависит от Операционная система и устройства. На Linux, 8250/16550 UART последовательный порты/Dev/ttys *, USB адаптеры появляются/Dev/ttyusb * и различные типы виртуальный последовательный порты не обязательно иметь имена начиная с TTY Microsoft MS-DOS и Windows средах обратитесь к последовательный порты COM порты: COM1, COM2, и др ... Порты пронумерованы больше чем COM9 следует обращаться с помощью COM10 синтаксис. Распространенные приложения для последовательных портов RS-232 стандарт используется много специализированных и на заказ устройств. Этот список включает в себя некоторые из наиболее распространенных устройств, которые подключены к последовательный порт на ПК. Некоторые из этих таких как модемы и серийный мышей падения в неиспользования в то время как другие легко. Последовательные порты очень общий на большинстве типов микроконтроллера, Где они могут быть использованы для общаться с ПК или других устройств с последовательным интерфейсом.    Циферблат-до модемы    Конфигурация и управление сети оборудования таких как маршрутизаторы, коммутаторы, брандмауэров, нагрузки балансиры    GPS приемников (обычно NMEA 0183 4,800 бит/с)    Сканеры штрих-кода и другие точки продажи устройств    Светодиодные и ЖК-текст отображает    Спутниковые телефоны, низкая скорость Спутниковое модемы и другие Спутниковые трансивер на основе устройств    Плоский экран (ЖК и плазменных) мониторов экран управления функции внешнего компьютера, других аудио компонентов или пультов    Испытания и измерения оборудования таких как Цифровые мультиметры и систем взвешивания    Обновление прошивки на различных устройств.    Некоторые ЧПУ контроллеры    Бесперебойного питания    Стенографии или stenotype машины.    Программное обеспечение отладчики, на второй компьютер.    Промышленной сфере автобусы    Принтеры    Компьютерный терминал, телетайп    Старше цифровой камеры    Сети (Macintosh APPLETALK с помощью RS-422 на 230.4 кбит/сек)    Мышь    Старше GSM мобильных телефонов    Некоторые телескопы    IDE жесткий диск ремонт Поскольку сигналов управления последовательный порт может быть легко включать и выключать переключатель, Некоторые приложений, используемых управления линии последовательный порт монитор внешний Устройств, без обмена последовательный данных. Общий коммерческих приложений этого принцип был для некоторых моделей бесперебойного питания, которые использовали управления Линии сигнала "потерю мощности", "сигнал тревоги батареи" и другие состояния информации. По крайней мере, некоторые Морзе код обучения программного обеспечения используется код ключа подключен к последовательному Порт, чтобы имитировать фактический код использовать. Статус Биты последовательный порт может попробовать очень быстро и предсказуемой ×, Что делает его можно скорее программное обеспечение для расшифровать Морзе код. Настройки Многие настройки, необходимые для последовательных соединений использован для асинхронной "старт-стоп" связи, Выберите скорость, Количество Биты данных на символ, Четности, И номер Стоп бит в. В современной последовательных портов с помощью UART интегральных схем, Все настройки обычно программно управляемое; Оборудования от 1980 S и ранее Может требуется Настройка переключатели или перемычки на плате. Один из упрощений сделано в например последовательной шины стандартов Ethernet, FireWire, И USB, что многие Тех параметров имеют фиксированные значения, так что пользователи могут не и не нужно изменять настройки; Скорость либо фиксированной или автоматически договорная. Часто если Настройки поступил неправильно связи будет не упал; Однако, Данные присланные быть получен на другой конец как излишеств. Скорость Последовательный порты два уровня (Binary) Сигнализации, Поэтому скорость передачи данных в бит в секунду равна Символьная скорость в бод. Стандартные серии цены на основе Кратные цены электромеханических teleprinters некоторые последовательные порты позволяют много произвольного цены, чтобы быть выбран. Порт скорость и устройства скорость должен соответствовать. , Возможность установить бит скорость не означает, что рабочих связи будет результат. Не все цены можно с ВСЕМ последовательные порты. Некоторые специального назначения протоколы Таких как MIDI для музыкальный инструмент управления, использовать последовательной передачи данных другие, чем teleprinter серии. Некоторые последовательный порт система может автоматически обнаружить бит. Скорость включает в себя бит для обрамление (Стоп-биты, Четности, И др.) И поэтому эффективная скорость передачи данных ниже, чем бит скорость передачи. Например с 8-N-1 характер Обрамление только 80% бит доступны для данных (Для каждого восемь бит данных, Два более обрамление Биты отправил). Бит цены часто поддерживается Включает 75, 110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бит/сек. [15] Кристалл осцилляторов с 1.843200 MHz продавец специально для этой цели. Это 16 раз быстрый бит и серийный Порт может легко разделить это вниз более низких частотах как Требуется Биты данных Количество данных бит в каждый символ может быть 5 (Для Бодо код), 6 (Редко), 7 (Для истинного ASCII), 8 (Для большинства видов данных, Как этот размер соответствует размер Байт), или 9 (редко используется). 8 бит данных почти повсеместно используется в новые приложений. 5 или 7 бит, как правило, только сделать чувство с старше оборудования таких как teleprinters Наиболее последовательный коммуникационный конструкции отправить Биты данных в каждой байт LSB (менее значимый бит). Этот стандарт также называют "Little Endian." также Возможно, Но редко используется, " Big Endian" Или MSB (Наиболее значимый бит) Первый последовательной связи; Это был использован, Например, , IBM 2741 печати терминала. (См. Нумерация бит для больше о бит заказе.) Заказ бит не обычно Настраиваемые в последовательный порт интерфейс. Общаться с систем, которые Требуется другой бит заказа чем местных по умолчанию, Местные программное обеспечение может повторно заказ бит в каждой байт просто перед отправкой и просто после получения. Четности Основная статья: бит четности Четности Метод обнаружения ошибки в передаче. Когда четности используется с последовательный порт, Дополнительный бит данных отправляется с данных характер, Организованы так что Номер 1 бит в каждый символ, включая бит четности, всегда странно или всегда даже. Если байт получили неправильный номер 1 S, то он должен были . Однако, даже количество ошибок может пройти четности проверить. Электромеханические teleprinters были организованы печати особый характер когда полученные данные содержащиеся ошибка четности, Чтобы разрешить обнаружения сообщений поврежден LIN Шума. Один бит четности не позвольте реализации коррекции ошибок на каждый символ, И коммуникационные протоколы рабочих более последовательной передачи данных ссылки будет иметь Выше уровня механизмов действия и Запрос передачи данных данных, которые были неправильно. Четности бит в каждый символ может быть установлен нет (N), Странно (O), Даже (E), Марк (М), Или пространство (S). Нет означает, что нет бит четности отправляется. Марк четности означает, что Четности бит всегда набор отметки состояния сигнала (Логический 1) И также пространство четности всегда отправляет бит четности в пространстве состояния сигнала. Помимо Необычный приложений, которые используют 9-й (Четности) Для некоторые формы решения или специальные сигнализации, Марк или пространство четности необычный, Как он добавляет нет обнаружения ошибок Информация. Странно четности более полезным, чем даже, Поскольку это гарантирует, что по крайней мере один перехода происходит в каждый символ, Что делает ее более надежной. MOS Общий четности установка, однако, "Нет", с обнаружения ошибок обрабатываются протокол связи.

Стоп-биты Стоп-биты отправлен в конце каждый символ разрешить прием сигнала оборудования Обнаружить конце персонажа и resynchronise с характером поток. Электронных устройств обычно используем один стоп-бит. Если медленно электромеханические teleprinters используются, и одна половина или два стоп-биты требуется. Обычные нотации D/P/S (данные/четности/стоп) Условные обозначения указывает Обрамление из последовательного соединения. Наиболее распространенный способ использования на microcomputers 8/N/1 (8N1). Это указывает 8 данных бит, без четности, 1 стоп-бит. В этом, четности бит не включены в биты данных. 7/E/1 (7E1) означает, что даже бит четности добавлена семь Биты данных для всего восемь бит между началом и стоп-биты. Если приемник 7/E/1 поток ждет 8/N/1 потока, Половина можно скорее байт будет интерпретируется как иметь высокой бит установлен. Управление потоком Основная статья: управление потоком (данных) Последовательный порт можете использовать сигналов в интерфейс пауза и резюме передачи данных. Например, медленно принтер может нужно Рукопожатие с последовательный порт Что данные должны быть приостановлена во время механизм авансы линии. Общий оборудования рукопожатие сигналов (аппаратное управление потоком) использовать RS-232 RTS/CTS или DTR/DSR сигнала цепей. Как правило, РТС и CTS выключены и от Альтернативные заканчивается управления потока данных, например, при буфер почти полная. DTR и DSR обычно на все время и, в RS-232 и ее наследников, Используются сигнал от каждого конца другого оборудования на самом деле и питание. Однако, производители на протяжении многих лет Встроенный много устройств, которые Реализован Номера-стандартный вариации на стандартный, например, принтеры, которые используют DTR как управления потоком. Другой метод контроля потока (Программное управление) Использует специальные символы, такие как XON/XOFF для управления потоком данных. , XON/XOFF символы отправлен по Приемник отправителя управления когда отправителя отправит данных, Что, Эти символы в противоположном направлении данных. Цепи начинается в "Отправки размещение домашних животных" состояние. Когда приемника буферов подход емкость, Приемник отправляет XOFF характер скажите отправителя Stop отправка данных. Позже, после Приемник имеет опустели его буферов, он отправляет XON характер скажите отправителя резюме передачи. Эти не печатные символы и интерпретировать Рукопожатие сигналов принтеры, терминалы, и компьютерных систем. XON/XOFF управление потоком пример в полосе сигнализации, В котором управления отправляется по же канала используется для данных. XON/XOFF Квитирование представлена Трудности как XON и XOFF символов может появиться в Данные и приемники интерпретировать их как поток Управления. Такие символов отправлен как часть данных Поток должны быть закодированные в Побег последовательности предотвратить это, И получения и отправки программного обеспечения должны генерации и интерпретировать эти Побег последовательности. На другие Стороны, Поскольку без дополнительной сигнальных цепей требуется, XON/XOFF потока управления может быть сделано на 3 провода интерфейс. "Виртуальный" последовательные порты Основная статья: COM-порт автомобильной redirector Виртуальный последовательный порт является имитация стандартный последовательный порт. Этот порт создается программного обеспечения, которые позволяют очень последовательные порты в операционной системы без Дополнительное оборудование установки (таких как карт расширения, и др.). Можно создать большое количество виртуальных последовательных портов в ПК. Только ограничение Небольшое количество ресурсов, Таких как операционные памяти и вычислительной мощности, Необходимо подражать много последовательных портов в то же время Виртуальных последовательных портов Подражать все оборудование последовательному порту функциональность, В том числе скорость передачи данных, Бит данных, Бит четности, Стоп-биты, И др. Дополнительно они позволяют контроля Потока данных, имитирующая всем сигнальных линий (DTR/DSR/CTS/RTS/DCD/Ri) и настройка выводы. Виртуальный последовательный порты общего с Bluetooth-гарнитура и стандартный способ Приема данных с оснащен GPS модули. Виртуальный последовательный порт эмуляции может быть полезно в случае не хватает Доступных физические последовательный порты или они не отвечают Текущие требования. Например, Виртуальный последовательный порты могут обмениваться данными между нескольких приложений от GPS устройство подключено к последовательному порту. Другой вариант, чтобы общаться с любой другой серийный Устройств через Интернет или Lan Как если они локально подключен к компьютеру (по локальной сети/последовательный-через Ethernet технологии). Двумя компьютерами или приложения могут Общаться через эмулируемой последовательный порт link. Виртуальный последовательный порт Эмуляторы доступны для многих Рабочая систем, включая MacOS, Linux, и различных мобильных и Настольных версий Microsoft Windows.
