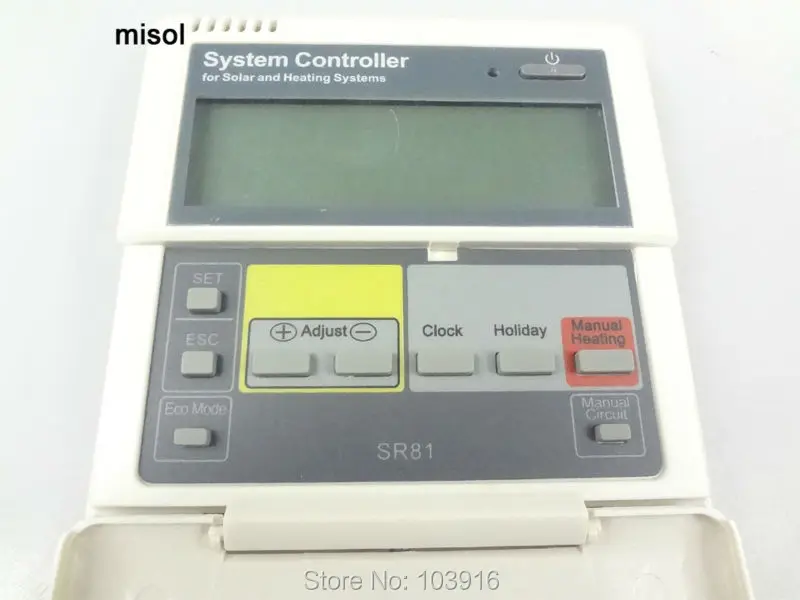

Комплект контроллера солнечного водонагревателя 110 В, 3 датчика для раздельной системы, контроллер солнечного водонагревателя

Описание:

Руководство на английском языке

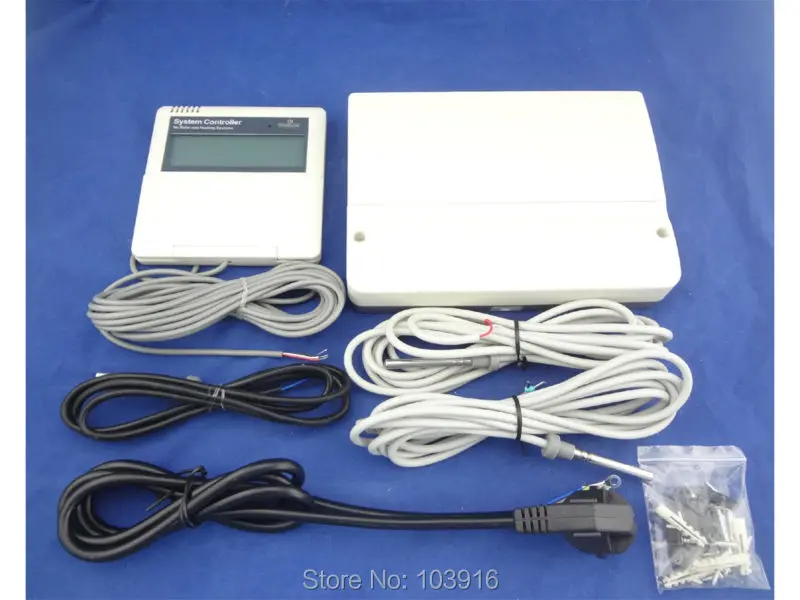

Этот список включает в себя: 1 блок контроллера для герметичной солнечной системы нагрева воды, 110 В.

Применение:

Он используется для солнечной системы отопления горячей воды: 1 коллекторный массив-1 резервуар для хранения-1 насос и вспомогательное отопление.

Функция Введение:

Насос солнечной цепи (R1) включается, как только происходит переключение температуры (△T on) между коллекторным массивом (T1) и резервуаром для хранения (T2).

Если разница температур между коллектором (T1) и резервуаром для хранения (T2) опускается ниже разницы температур выключения (off T off), или температуры резервуара для хранения (T3) достигает предустановленной максимальной температуры хранения, затем выключен насос солнечной цепи (R1).

Резервный нагрев вспомогательным котлом: в течение заданного времени секция резервного нагрева, если температура T3 ниже температуры включения, то циркуляционный насос (H1) срабатывает резервный нагрев, когда T3 нагревается до температуры выключения, циркуляционный насос H1 резервного нагрева прекращается.

Основные технические данные:

-Размер контроллера: 218 мм × 165 мм × 55 мм

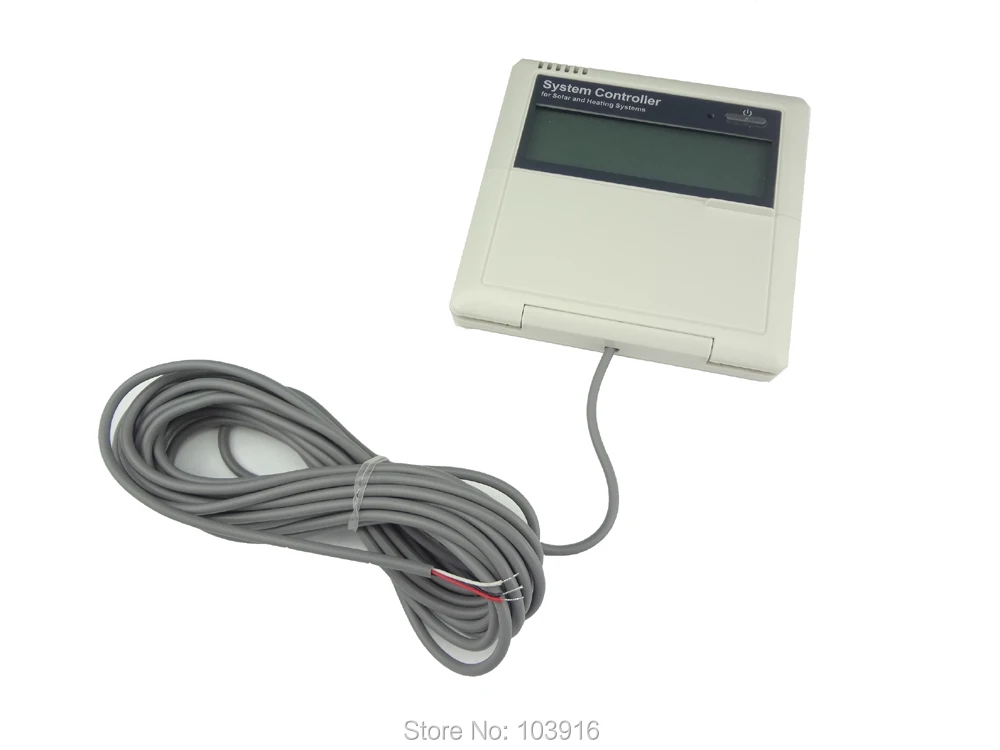

-Размер дисплея: 120 мм x 120 мм x 18 мм

-Источник питания: AC100V-240V

-Потребляемая мощность: < 2 Вт

-Точность измерения температуры: ± 2 Кел. Степень

-Диапазон измерения температуры коллектора: -10 ~ 220Cel. Степень

-Диапазон измерения температуры бака: 0 ~ 110 чел. Степень

-Подходящая мощность насоса: 3 шт., ≤ 150 Вт

-Подходящая мощность электрического нагревателя: 1 шт., максимальный ток: 10A (@ 110 В переменного тока, для электрического нагревателя 750 Вт, @ 230 В переменного тока, для электрического нагревателя 1500 Вт)

-Входы: 1 x Датчик Pt1000 (≤ 500 Кел. Градусов) для солнечного коллектора (кремниевый кабель ≤ 280Cel. Градусов),

-2 датчика NTC10K, B3950 (≤ 135Cel. Степень) для резервуара, (кабель ПВХ ≤ 105Cel. Степень),

-Выходы: 3 реле, для циркуляционных насосов или 3-ходового электромагнитного клапана, 1 реле для электрического нагревателя

-Температура окружающей среды: -10 ~ 50 градусов

-Водонепроницаемость: IP40
