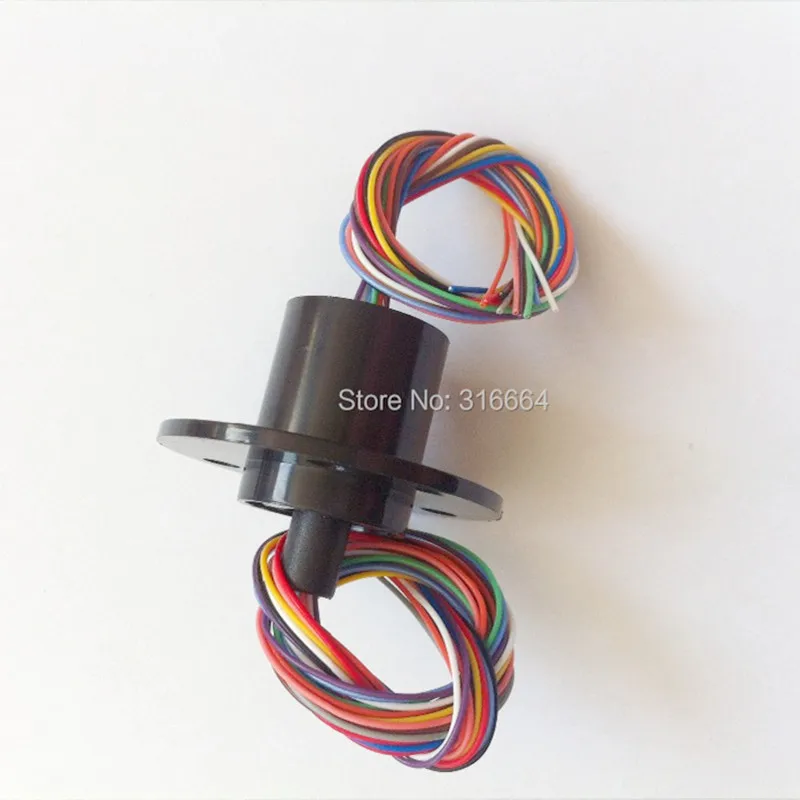

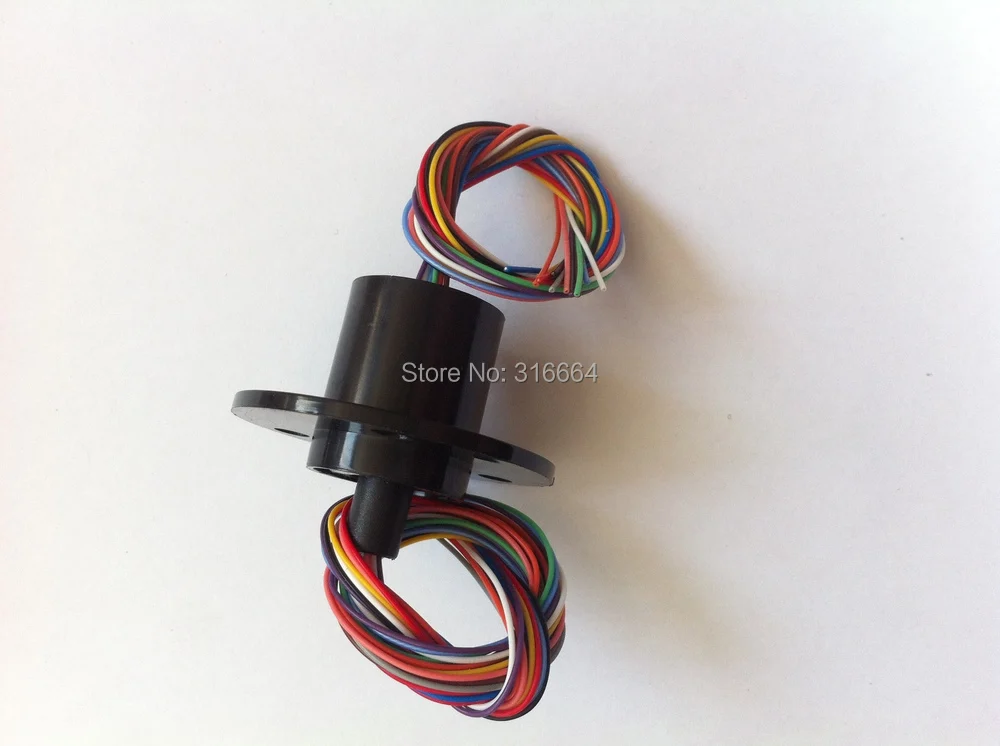

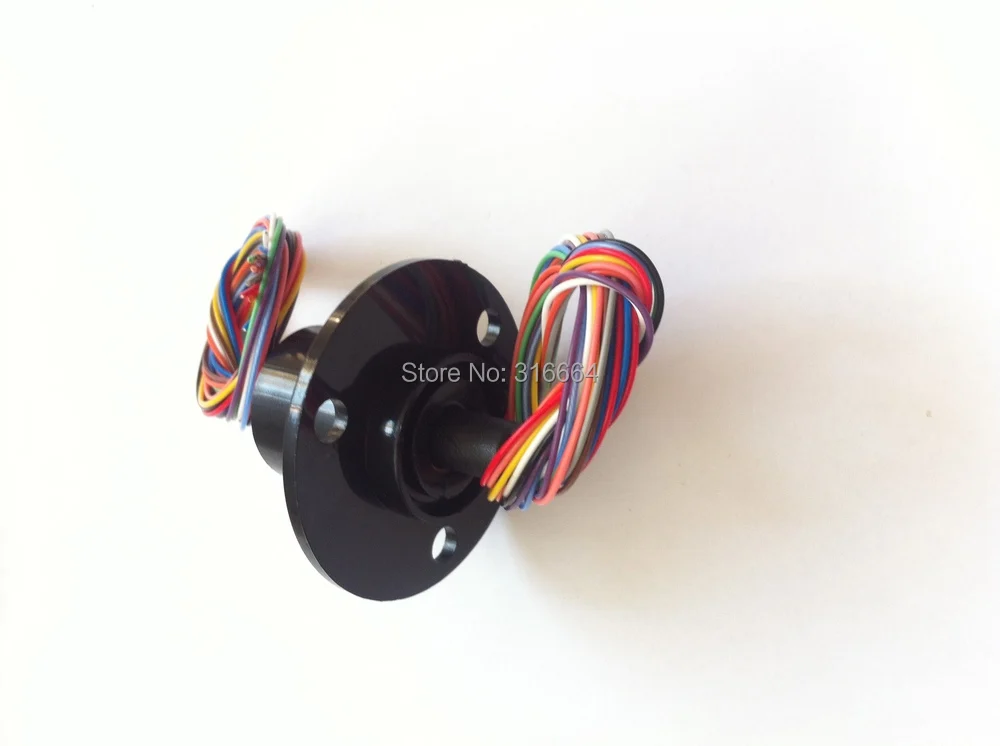

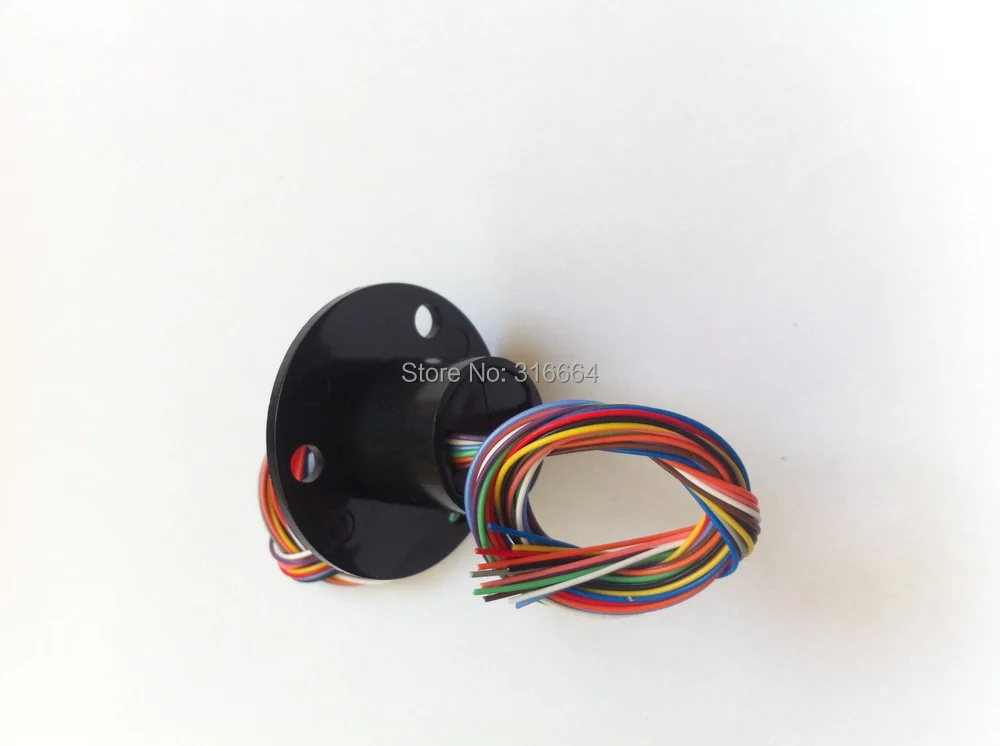

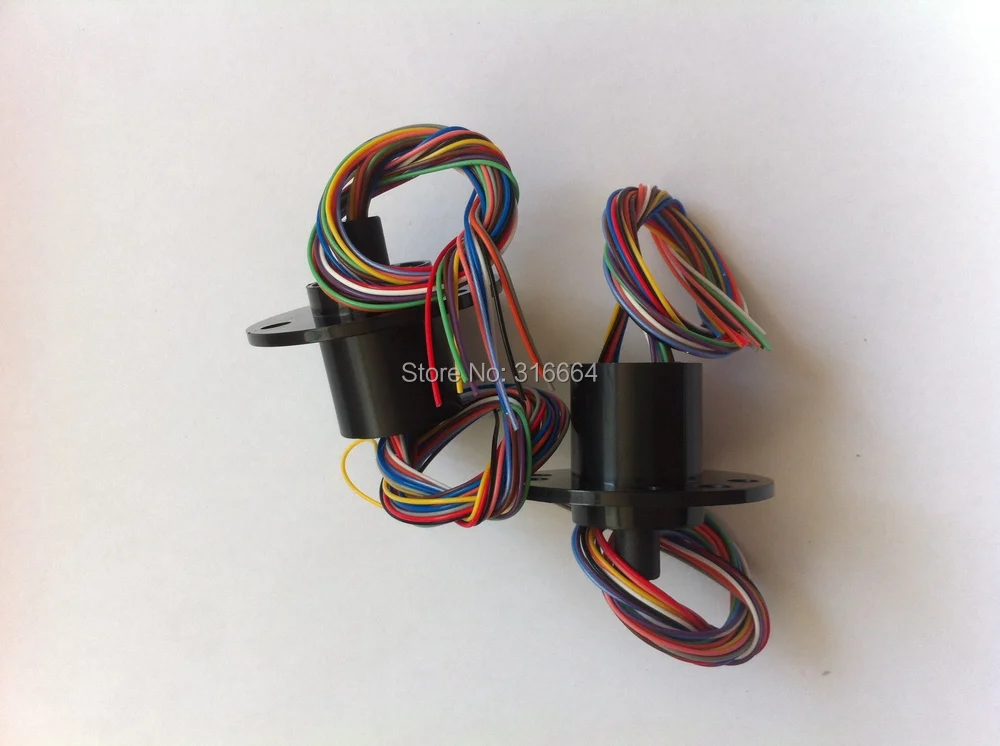

Капсульное кольцо od22 мм. 24 провода скольжения кольцо поворотный разъем 24 провода x 2Aза миниатюрное кольцо скольжения

ОписаниеКольцо Скольжения капсулы является стандартным продуктом серии off-The-shelf, который использует золотые контакты на поворотном интерфейсе. Цветные свинцовые провода используются как на статоре, так и на Роторе для упрощенных электрических соединений. Используя дизайн кольца с v-образной канавкой 90 градусов для каждого кольца, ZSR-A обеспечивает более плавный ход, более низкий крутящий момент, низкая скорость износа контакта, чем конкурентное кольцо скольжения.

Характеристика-Используется передовая технология для проектирования, снижения потребления.-Компактный дизайн обеспечивает большую гибкость в работе с ограничениями размера системы: 22,0 мм наружный диаметр и 19,53 мм до 42,53 мм длина (зависит от схемы).-Может сочетать сигнал и мощность в одном кольце скольжения, полностью удовлетворяет 360 градусов вращения-Прецизионный модуль обеспечивает длительную работу без обслуживания (не требуется чистка или смазка);

DATESHEET:

Номер детали.

Схемы

Стабилизатор напряжения

В настоящее время

Размер (мм)

Оперативной

ODxL

Скорость

INDS22-24

24

240 В переменного тока/постоянного тока

2A

22X41.2MM

0-250 об/мин

Спецификация-Рабочее напряжение: 220 В/переменный ток-Скорость работы: 250 об/мин-Схемы: 24-Материал корпуса: инженерный пластик-Рабочая влажность: 60% относительной влажности или выше-Рабочая температура:-40 °C ~ + 80 °C-Рабочий ток: 2А на цепи-Материал контакта: позолоченное кольцо-позолоченная кисть-Сопротивление изоляции: 1000 МОм @ 500 В постоянного тока-Диэлектрическая прочность: между каждой цепью и всеми другими цепями, ≥ 500 В переменного тока при 50 Гц-Электрический шум: Макс 70 миллиом. Протестировано при 6 В постоянного тока, 50 миллиампер при работе при 5 об/мин-Срок службы: в зависимости от скорости и рабочей среды-Внешний диаметр: 22,0 мм-Длина: 41,2 мм

Типичное применение-Система видеонаблюдения;-Электрическое испытательное оборудование;-Медицинское оборудование-Роботов;

Комплектация:1 * капсула скольжения кольцо
