Silabs CP2102 USB Последовательный Кабель-адаптер RS232 для сканера к ПК

Amzon aliexpres Горячая продажа usb rs232 кабель Поддержка windows xp/7/8/10 android mac usb rs232 серийный драйвер

USB RS232 Кабель-адаптер usb rs232 серийный кабель

Переформованный полный pinout для POS, сканера, баркодера, модема и т. Д.

Со склада, 1mtr, доставка за один день

Поддержка Win 7, Win 8, 8,1, 10, Android, Mac, Linux и т. д.

Он может сделать ваш мобильный телефон, ноутбук, ноутбук, портативный ПК с расширяемым com-портом!

CP2102 usb rs232 Кабель-адаптер 1mtr, FT232R usb rs232 Кабель-адаптер 1.8mtr

Чип CP2102 + ZT213 или чип FT232RL + ZT213

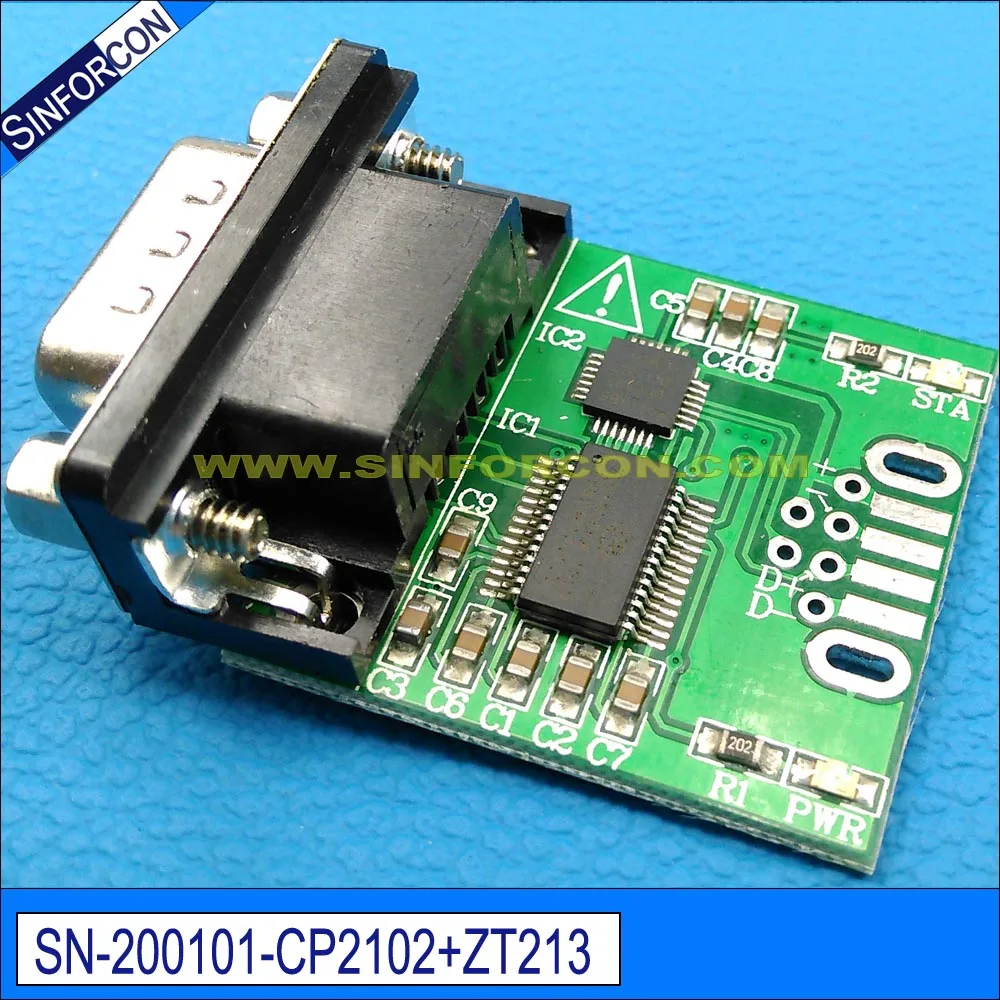

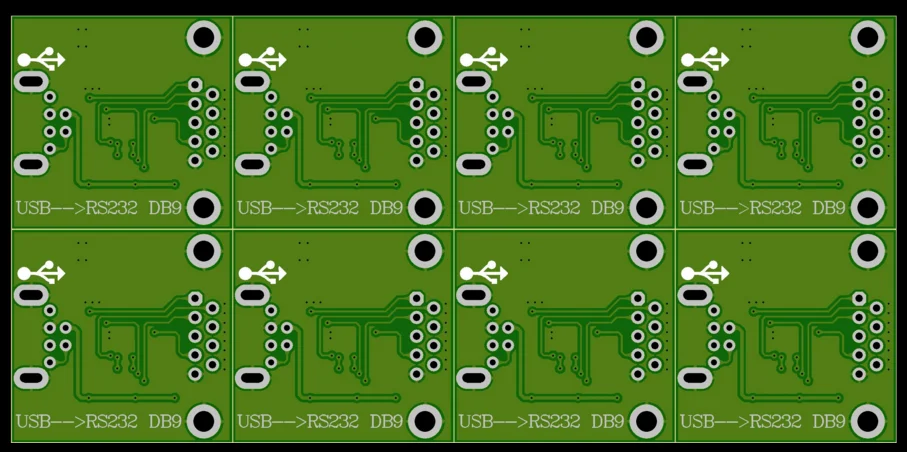

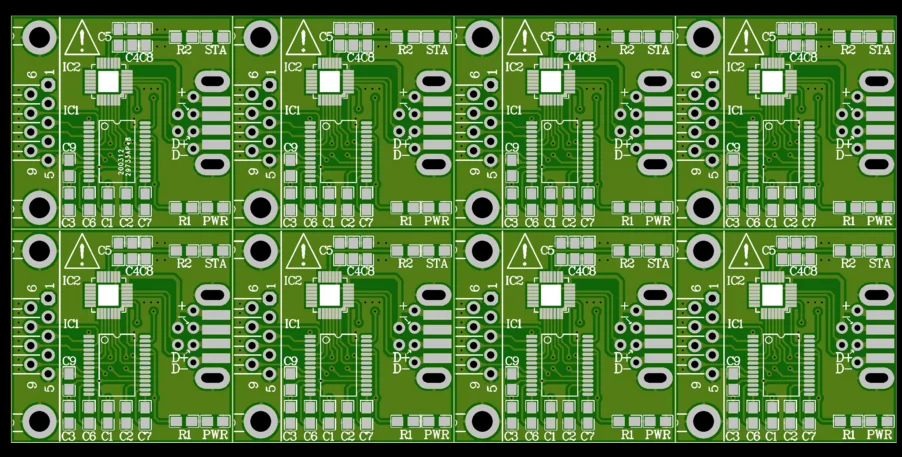

USB2.0 RS232 к DB9 полный pinout

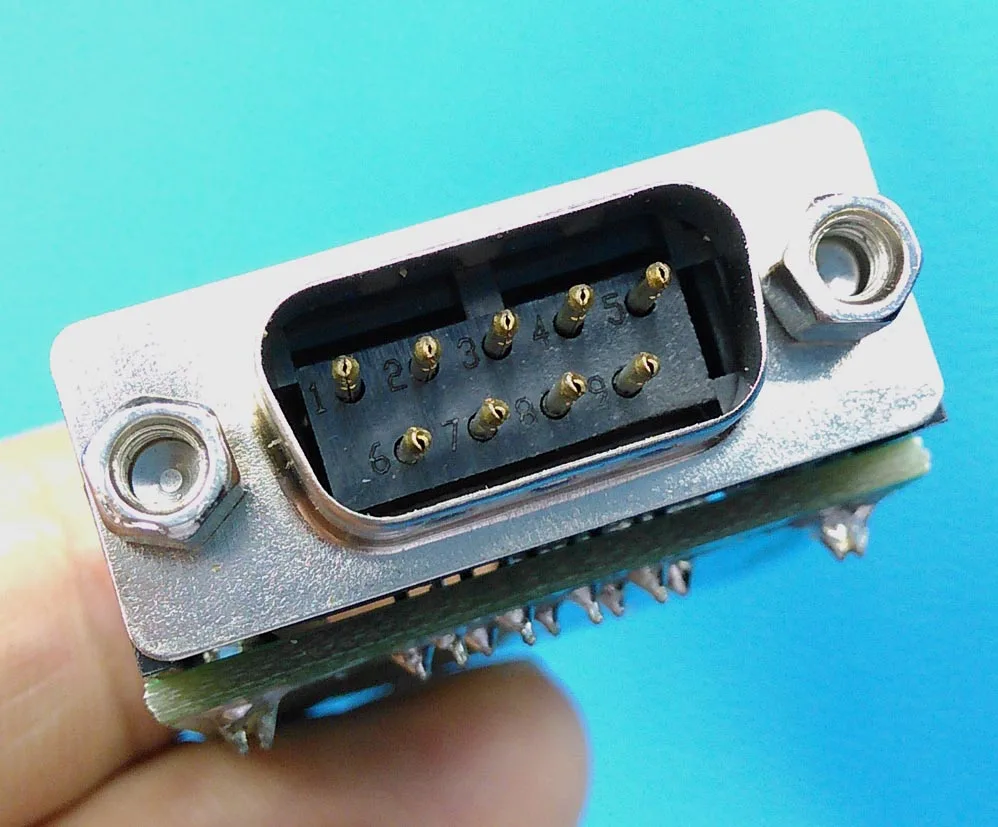

DB9 pinout:1-DCD, 2-RXD, 3-TXD, 4-DTR, 5-GND,6-DSR,7-RTS,8-CTS,9-RI

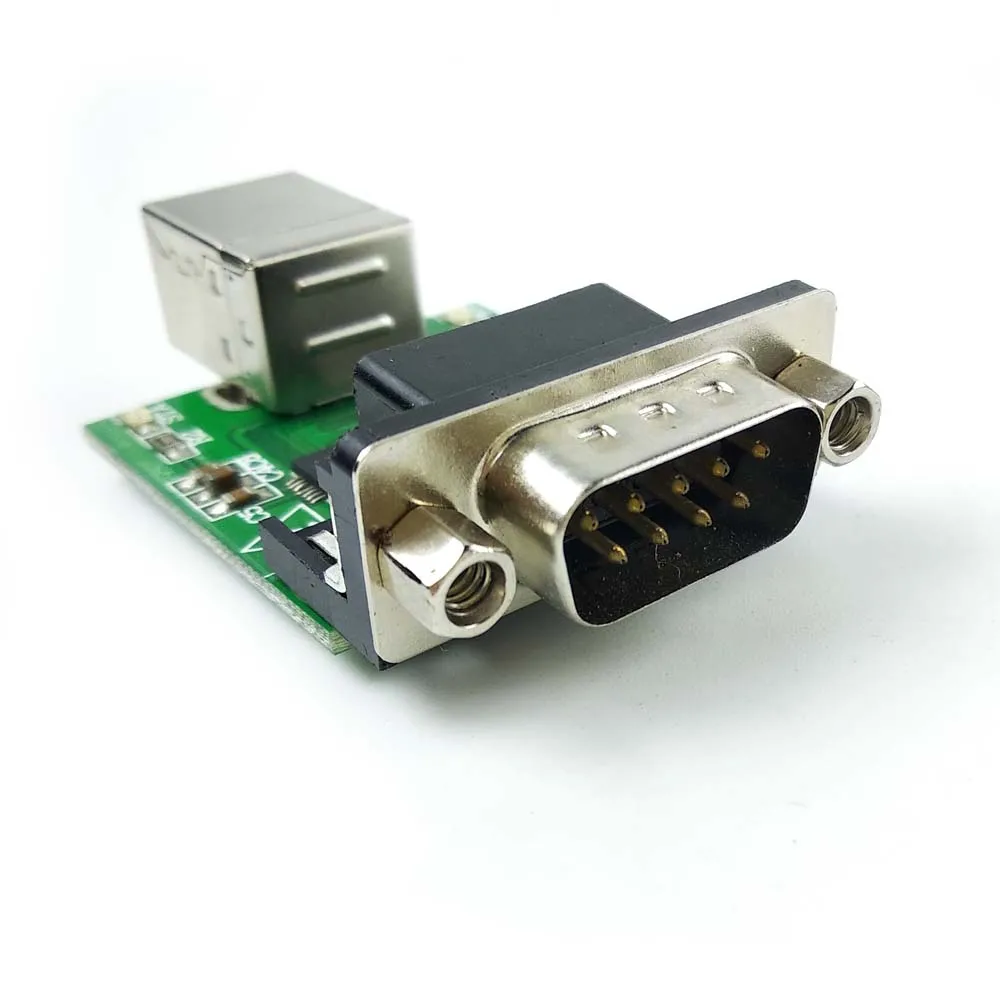

USB RS232 COM порт конвертер Кабель

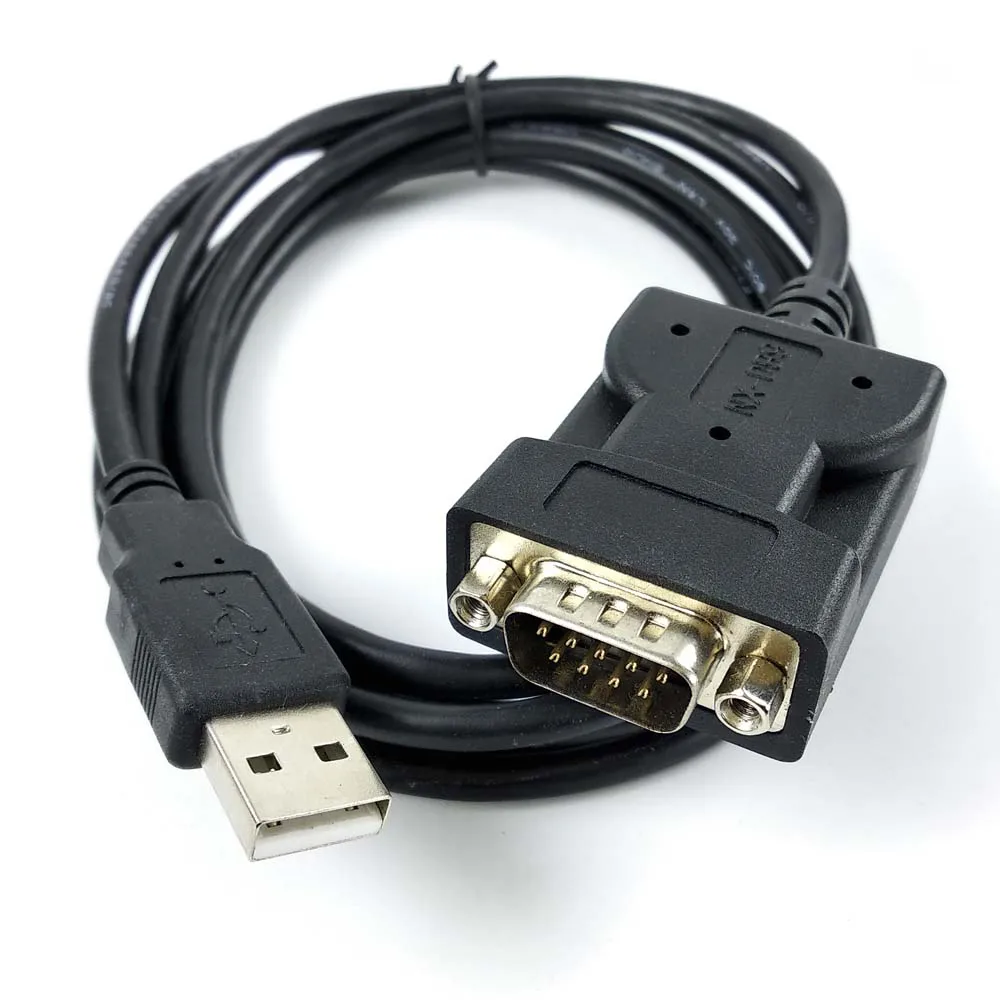

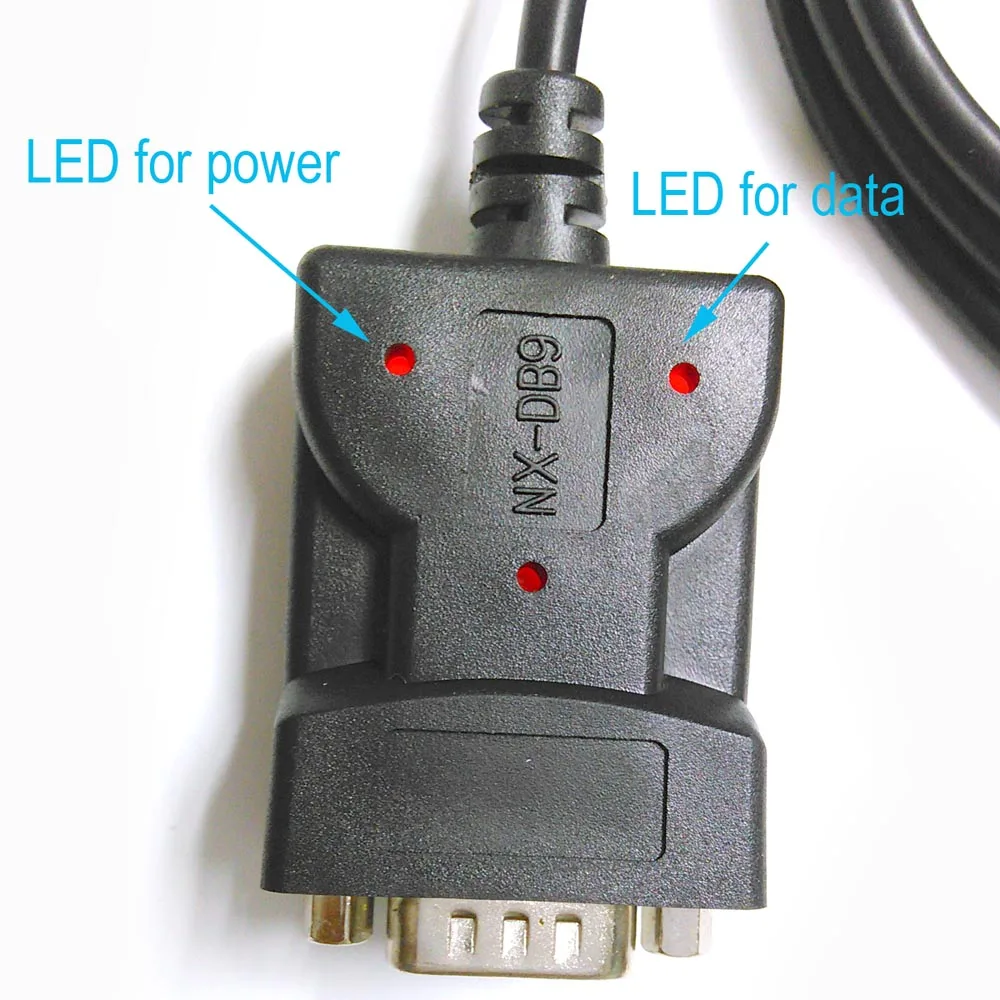

Кабель последовательного адаптера USB

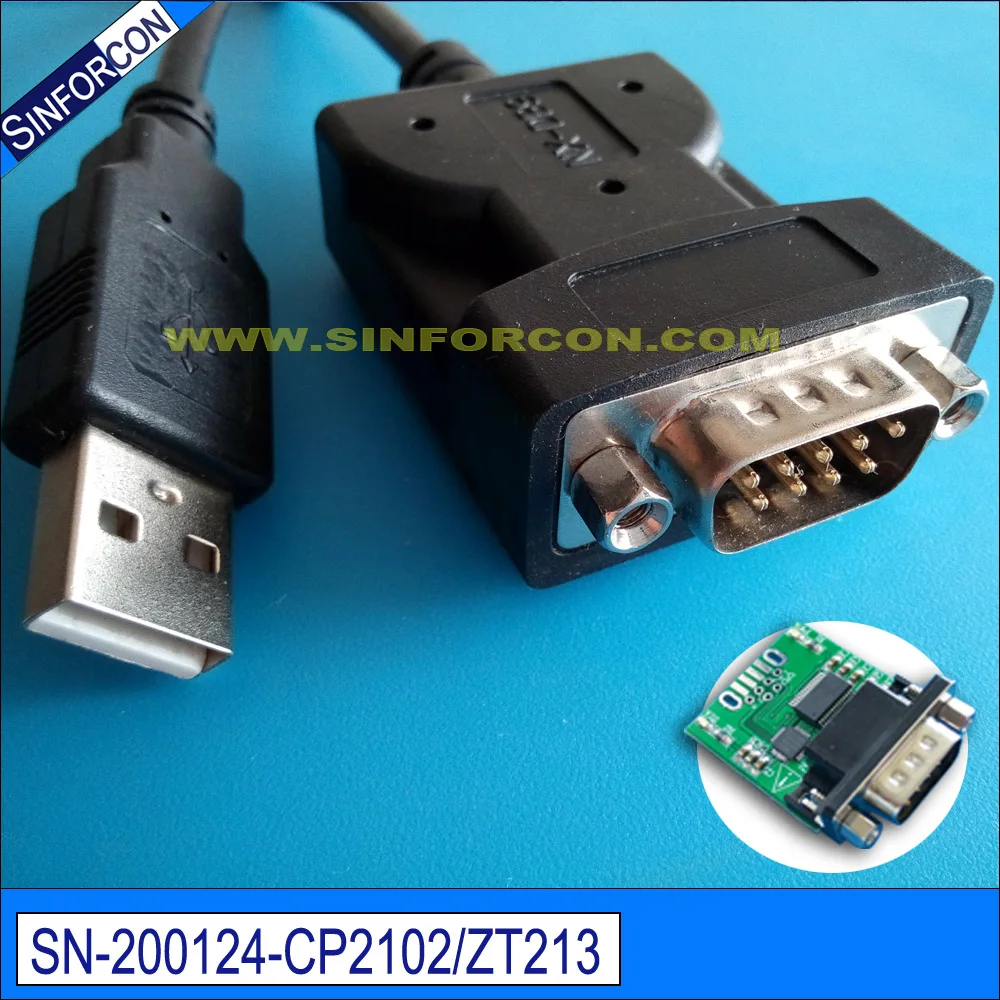

Usb-COM232 Кабель-адаптер

USB RS232 DB9 Мужской кабель

Совместимость с USB 2,0, полная скорость (12 Мбит/с)

USB приостановить Штаты поддерживают через приостановить шпильки

Все сигналы интерфейса handshaking и modem

Поддерживаемые данные: бит данных: 5, 6, 7 и 8, Stope биты: 1, 1,5. И 2. Паритет: нечетный, ровный, знак, пространство, отсутствие паритета

Скорость передачи данных: от 300bps до 1 Mbits

576 байт получить буфер; 640 байт передачи uffer

Поддержка аппаратного или X-On/X-Off handshaking

Поддержка даже символов

Передача поломки линии

Стандартный сигнал RS232

1.0mtr в длину в наличии

24/28AWG с оплёткой для экранирования, OD = 4,0 мм

Обновление последовательного ПЛК, модема к usb, считыватель кодеров бар, scaner и т. Д.

Совместимый с ПК Серийный уровень мощности

Поддержка Windows 7/Win8, Win 8,1/10/XP/9X/2000, Linux,Mac и т. д.

С DB9 full pinout:

О CP2102

Одноchip USB для передачи данных UART-Встроенный usb-приемопередатчик; Не требуется внешних резисторов-Встроенные часы; Не требуется внешний кристалл-Внутренний 1024-байт программируемый Встроенная память для идентификатор поставщика, идентификатор продукта, серийный номер, мощность дескриптор, номер выпуска и описанием изделия струны-EEPROM (CP2102)-EPROM (одноразовый программируемый) (CP2109)-Схема сброса питания On-chip-Регулятор напряжения на чипе-3,3 V выход (CP2102)-Выход 3,45 в (CP2109)-100% pin и программное обеспечение совместимо с CP2101Функциональный контроллер USB-Совместимость с USB 2,0; Полная скорость (12 Мбит/с)-Поддерживаются usb-приостанавливающие контактыАсинхронный последовательный автобус данных (UART)-Все сигналы интерфейса handshaking и modem-Поддерживаемые форматы данных:-Биты данных: 5, 6, 7 и 8-Биты стопа: 1, 1,5 и 2-Четкость: нечетная, ровная, отметка, пространство, отсутствие паритета-Скорость передачи данных: 300 Мбит/с до 1 Мбит/с-Буфер приема 576 байт; Буфер передачи 640 байт-Поддержка аппаратного или X-On/X-Off handshaking-Поддержка символа события-Передача поломки линииДрайверы устройств виртуального COM порта-Работает с существующими приложениями COM port PC-Лицензия на бесплатное распространение-Windows 10/8/7/Vista/сервер 2003/XP/2000-Mac OS-X/OS-9-LinuxUSBXpress™Прямая поддержка драйвера-Лицензия на бесплатное распространение-Windows 7/Vista/XP/2003/2000 сервера-Windows CEПримеры применения-Обновление RS-232 устаревших устройств на USB-Кабель USB для сотового телефона-Кабель интерфейса USB-Последовательный адаптер USB для RS-232Напряжение питания-Автономный Источник питания: 3,0 до 3,6 V-Питание от USB шины: от 4,0 до 5,25 в

Платформа

Примечание по применению

Android 4,2

AN809: Интеграция виртуального com-драйвера CP210x в платформу Android

Характеристики RS232, введениеКоммуникация в соответствии со стандартом RS232 является асинхронным серийным способом связи. Серийное слово означает, что информация отправляется один бит за раз. Асинхронный сообщает нам, что информация не отправляется в предварительно определенные временные интервалы. Передача данных может начаться в любое время, и задача приемника-определить, когда начинается и заканчивается сообщение. Асинхронная коммуникация имеет некоторые преимущества и недостатки, которые обсуждаются в следующем пункте.Поток Бит RS232Стандарт RS232 описывает Метод связи, где информация отправляется по бит на физическом канале. Информация должна быть сломана в данных слов. Длина слова данных является переменной. На ПК может быть выбрана длина от 5 до 8 бит. Эта длина-это длина информации о сети каждого слова. Для правильной передачи добавляются Дополнительные биты для синхронизации и проверки ошибок. Важно, чтобы передатчик и приемник использовали одинаковое количество бит. В противном случае слово данных может быть неправильно истолковано или вообще не распознано.С синхронной связью должны присутствовать часы или триггер, что указывает на начало каждой передачи. Отсутствие сигнала часов делает асинхронный канал связи более дешевым для работы. В кабеле требуется меньше линий. Недостатком является то, что приемник может начать в неправильный момент получения информации. После этого требуется повторная синхронизация, которая стоит времени. Все данные, полученные в период ресинхронизации, теряются. Другим недостатком является то, что Дополнительные биты необходимы в потоке данных, чтобы указать начало и конец полезной информации. Эти дополнительные биты занимают пропускную способность.Биты данных отправляются с предварительно определенной частотой, скорость передачи данных. Передатчик и приемник должны быть запрограммированы, чтобы использовать одинаковую частоту бит. После получения первого бит приемник рассчитывает, в какие моменты будут получены другие биты данных. В те моменты Он проверит уровень напряжения в линии.С RS232 уровень напряжения линии может иметь два состояния. Статус on также известен как mark, off state как space. Другие линейные состояния не возможны. Когда линия простаивает, она хранится в состоянии отметки.Стартовый битRS232 определяет асинхронный Тип связи. Это означает, что отправка слова данных может начинаться в каждый момент. Если начать каждый момент возможно, это может создать некоторые проблемы для приемника, чтобы знать, что является первым бит для получения. Чтобы решить эту проблему, каждое слово данных начинается с небольшого внимания. Это внимание, также известное как начальный бит, всегда определяется уровнем линии пространства. Поскольку линия находится в состоянии отметки во время холостого хода, стартовый бит легко распознается приемником.Бит данныхНепосредственно после начала бит, биты данных отправляются. Небольшое значение 1 заставляет линию переходить в состояние отметки, значение Бит 0 представлено пробелом. Наименьшее значение всегда является первым.Паритет битДля целей обнаружения ошибок можно добавить дополнительный бит в слово данных автоматически. Передатчик рассчитывает значение бит в зависимости от отправляемой информации. Приемник выполняет тот же расчет и проверяет, соответствует ли фактическое значение паритета расчетному значению. Это Далее обсуждается в другом пункте.Стоп-БитыПредположим, что приемник пропустил стартовый бит из-за шума на линии передачи. Он был запущен на первом следующем бит данных с значением пространства. Это вызывает искажение даты, чтобы достичь приемника. Должен присутствовать механизм для повторной синхронизации связи. Для этого вводится обрамление. Обрамление означает, что все бит данных и бит четности находятся в рамке бит запуска и остановки. Период времени, лежащий между пусковыми и стоп битами, является постоянным, определяемым скоростью передачи данных и количеством данных и битов паритета. Стартовый бит всегда имеет значение пространства, стоп-бит всегда маркирует значение. Если приемник обнаруживает значение, отличное от отметки, когда стоп-бит должен присутствовать на линии, он знает, что происходит сбой синхронизации. Это приводит к ошибке обрамления в приеме UART. Затем устройство пробует повторно синхронизировать на новых инкоммирующих битах.Для повторной синхронизации приемник сканирует входящие данные для допустимых пар запуска и остановки бит. Это работает до тех пор, пока существует достаточно различий в узорах бит данных слов. Если нулевое значение данных отправляется повторно, например, повторная синхронизация не возможна.Стоп-бит, определяющий конец кадра данных, может иметь различные длины. На самом деле, это не настоящий бит, но минимальный период времени линия должна быть простаивающей (отметьте состояние) в конце каждого слова. На ПК, этот период может модель доступна в трех размерах: время равна 1, 1,5 или 2 биты. 1,5 бит используется только с данными слов длиной 5 бит и 2 только для более длинных слов. Для всех размеров слов возможна задержка в 1 бит.RS232 физические свойстваСтандарт RS232 описывает Метод связи, способный общаться в различных средах. Это повлияло на максимально допустимое напряжение и т. Д. На контакты. В первоначальном определении были приняты во внимание технические возможности этого времени. Максимальная скорость передачи данных, например, 20 кбит/с. С ток устройств, таких как 16550A UART, максимальная скорость 1,5 Мбит/с допускаются.Напряжение токаУровень сигнала контактов RS232 может иметь два состояния. Высокий бит, или отметка состояния определяется отрицательным напряжением и низкий бит или пространство состояние использует положительное значение. Это может быть немного запутанным, потому что в нормальных условиях высокие Логические значения также определяются высоким напряжением. Ограничения напряжения показаны ниже.Передатчик уровня значений напряжения RS232Способный (в) приемникСпособный (В)Космическое состояние (0) + 5. .. + 15 + 3. .. + 25Отметьте состояние (1) -5. .. -15 -3. .. -25Неопределенные- -3. .. + 3Более подробную информацию об уровне напряжения RS232 и других последовательных интерфейсов можно найти в таблице сравнения интерфейсов.Максимальное колебание напряжения, которое компьютер может генерировать на своем порту, может влиять на максимальную длину кабеля и скорость связи, которая допускается. Кроме того, если разница в напряжении небольшая, искажение данных произойдет раньше. Например, мой ноутбук Марка напряжение-9,3 V, в то время как-11,5 V на мой рабочий стол компьютера. Ноутбук имеет трудности с общением с Mitsubishi PLC в промышленных условиях с высокими уровнями шума, где настольный компьютер не имеет ошибок данных при использовании одного и того же кабеля. Таким образом, даже далеко за пределами минимального уровня напряжения, 2 вольт Экстра может сделать огромное различие в качестве связи.Несмотря на Высокое напряжение, невозможно разрушить Серийный порт при коротком замыкании. Только применение внешних напряжений с высокими токами может в конечном итоге сжечь чипы драйвера. Однако в большинстве случаев UART не будет поврежден.Максимальная длина кабеляДлина кабеля является одним из самых обсуждаемых товаров в мире RS232. Стандарт имеет четкий ответ, максимальная длина кабеля 50 футов, или длина кабеля равна емкости 2500 pF. Последнее правило часто забывается. Это означает, что использование кабеля с низкой емкостью позволяет преодолевать большие расстояния, не выходя за рамки ограничений стандарта. Если, например, кабель UTP CAT-5 используется с типичной емкостью 17 pF/ft, максимальная допустимая длина кабеля составляет 147 футов.Длина кабеля, указанная в стандарте, обеспечивает максимальную скорость связи. Если скорость уменьшается с коэффициентом 2 или 4, максимальная длина значительно увеличивается. Texas Instruments много лет назад проводила несколько практических экспериментов с различными частотами передачи данных, чтобы проверить максимально допустимые длины кабеля. Имейте в виду, что стандарт RS232 был первоначально разработан для 20 кбит/с. Уменьшая максимальную скорость связи, допустимая длина кабеля увеличивается на десять раз!Длина кабеля RS232 согласно Техасским инструментам скорость передачи данных максимальная длина кабеля (ft)19200 509600 5004800 10002400 3000Обнаружение ошибокОдин из способов обнаружения ошибок уже обсужден. Это механизм обнаружения кадра, который используется для тестирования, если внутренние биты были должным образом окружены парой запуска и остановки. Для дальнейшей проверки ошибок можно использовать паритет. Использование этого бита, однако, не является обязательным. Если наличие неправильных бит является редким (например, при общении с внутренним модемом) или если протокол более высокого уровня используется для обнаружения и коррекции ошибок (z-модем, RAS и т. Д.) скорость связи может быть увеличена, не используя функцию паритета, присутствующую на UART.Паритет-это простой способ кодирования слова данных, чтобы иметь механизм для обнаружения ошибки в информации. Метод, используемый с серийными коммуникациями, добавляет один бит к каждому слову данных. Значение этого бита зависит от значения слова данных. Необходимо, чтобы и передатчик, и приемник использовали один и тот же алгоритм для расчета значения паритета. В противном случае приемник может обнаруживать ошибки, которых нет.Даже паритетВ основном, паритет может быть рассчитан двумя способами. Когда используется четкость, количество отправленных битов информации всегда будет содержать четное количество логического 1. Если количество высоких битов данных нечетное, добавляется паритет с высоким значением, в противном случае будет использоваться низкий бит.Четность четностиНечетная система паритета довольно похожа на четную систему паритета, но в этой ситуации количество высоких битов всегда будет нечетным.Недостатки системы паритетаСистема четности, использующая один бит для каждого слова данных, не способна найти все ошибки. Будут обнаружены только ошибки, из-за которых будет обнаружено нечетное количество бит. Вторая проблема заключается в том, что нет возможности узнать, какой бит является ложным. При необходимости необходим протокол более высокого уровня, чтобы уведомить отправителя о том, что эта информация должна быть повторена. Поэтому на шумных линиях часто используются другие системы обнаружения, чтобы убедиться, что отправленная информация получена правильно. Эти системы в основном не работают на отдельных данных слов, а на группы слов.
