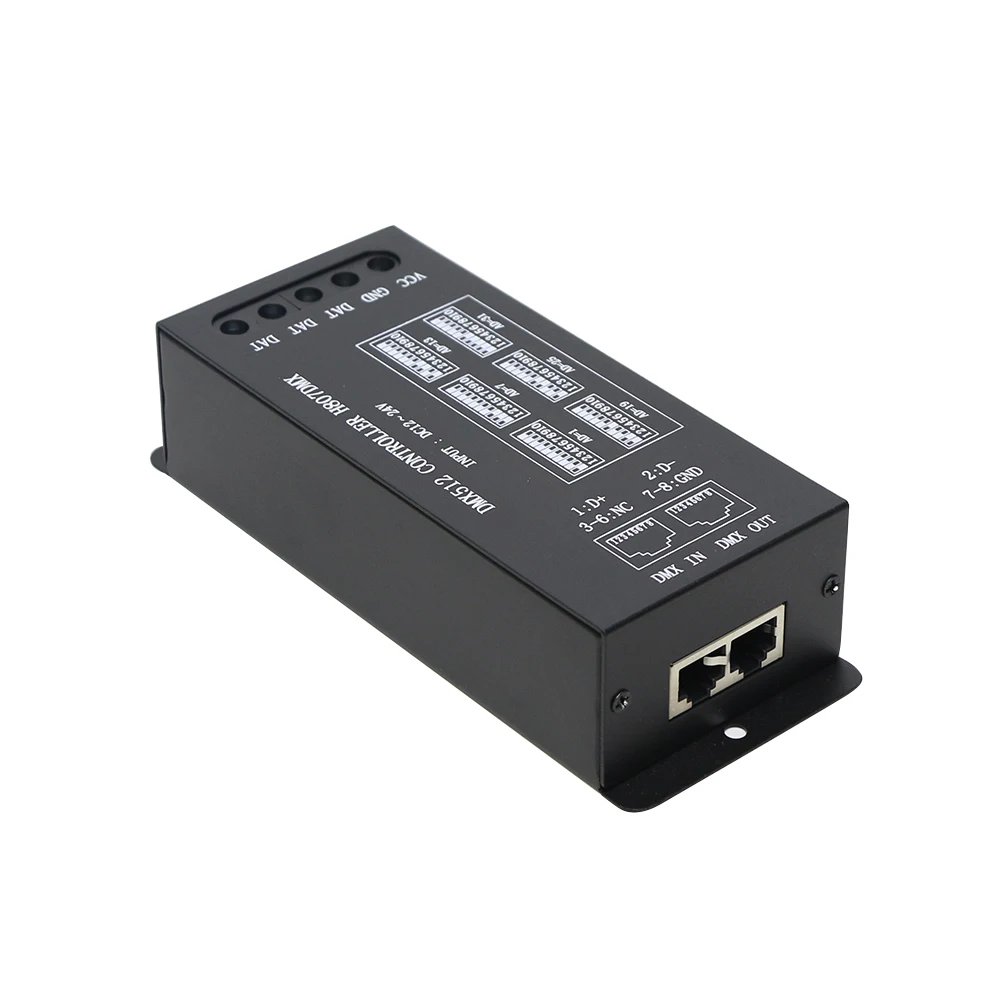

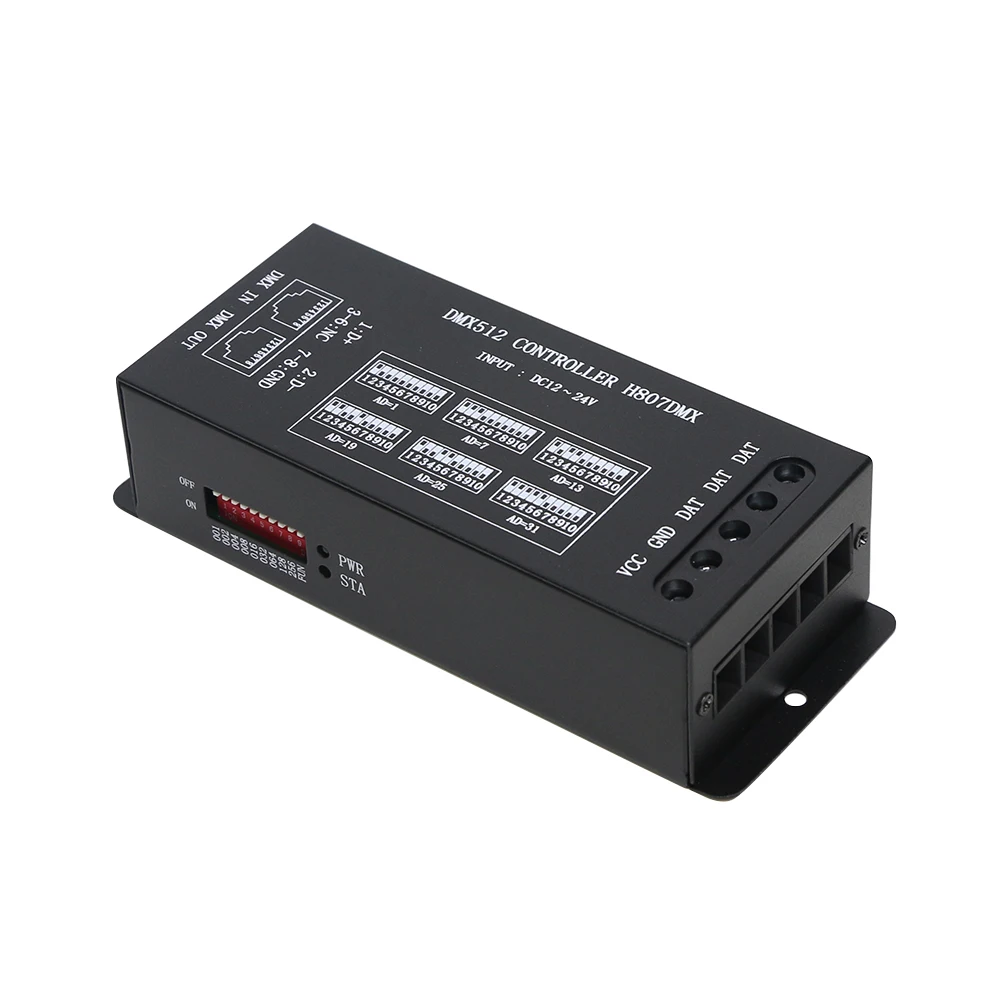

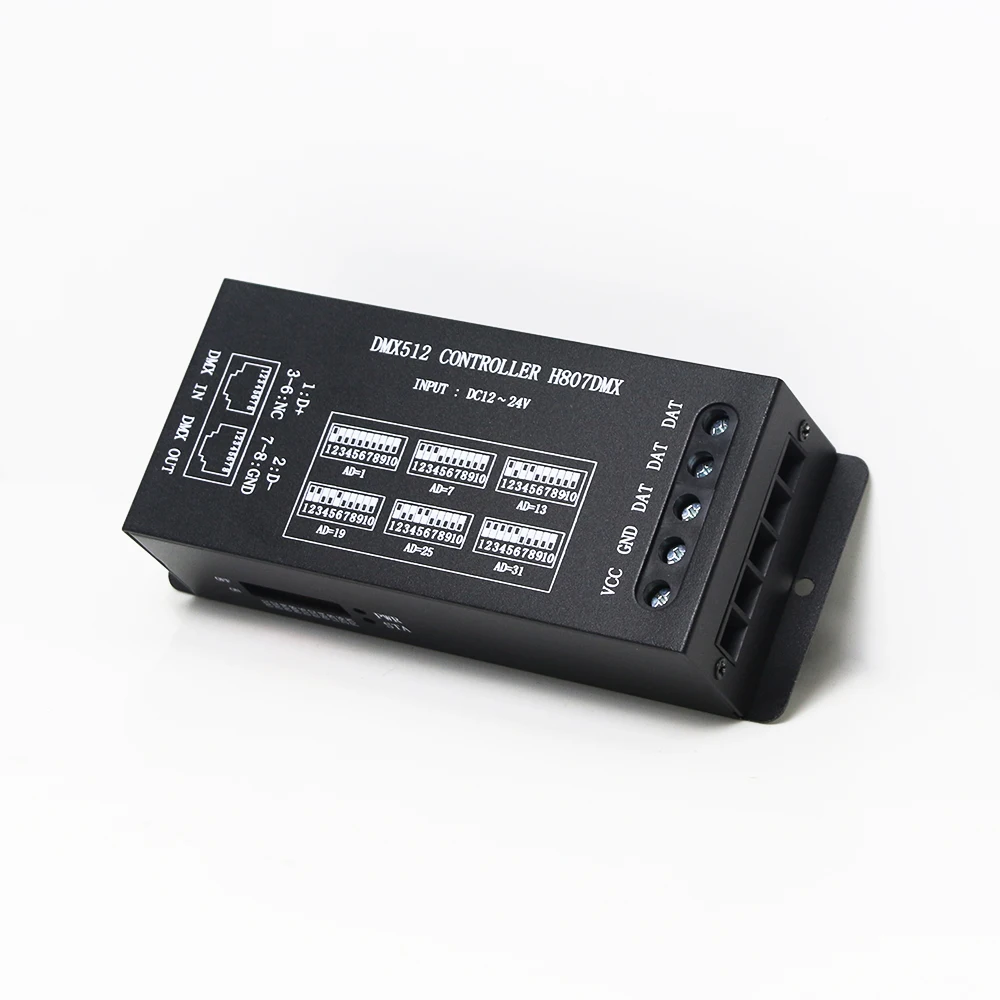

Особенности:
1. H807DMX может работать только с консолью DMX512.
2. Каждый порт контролирует максимум 1024 пикселей. Три порта выводят одинаковые данные.
3. H807DMX занимает 13 каналов DMX
4. Используйте dip-переключатель для установки исходного адреса DMX для каждого устройства.
H807DMX поддерживает следующие Чипы:
TM1812, P943, P943S, P9411, P9412, P9883, TM1804, TM1809, UCS1903, UCS1909, UCS1912, WS2811, WS2812, WS2813, SM16703, SM16709 и т. Д.
Примечание:
Перед подключением H807DMX к консоли DMX512 H807DMX воспроизводит встроенные эффекты.
После подключения H807DMX к консоли DMX512 H807DMX управляется консолью MDX512.

Рабочие шаги:

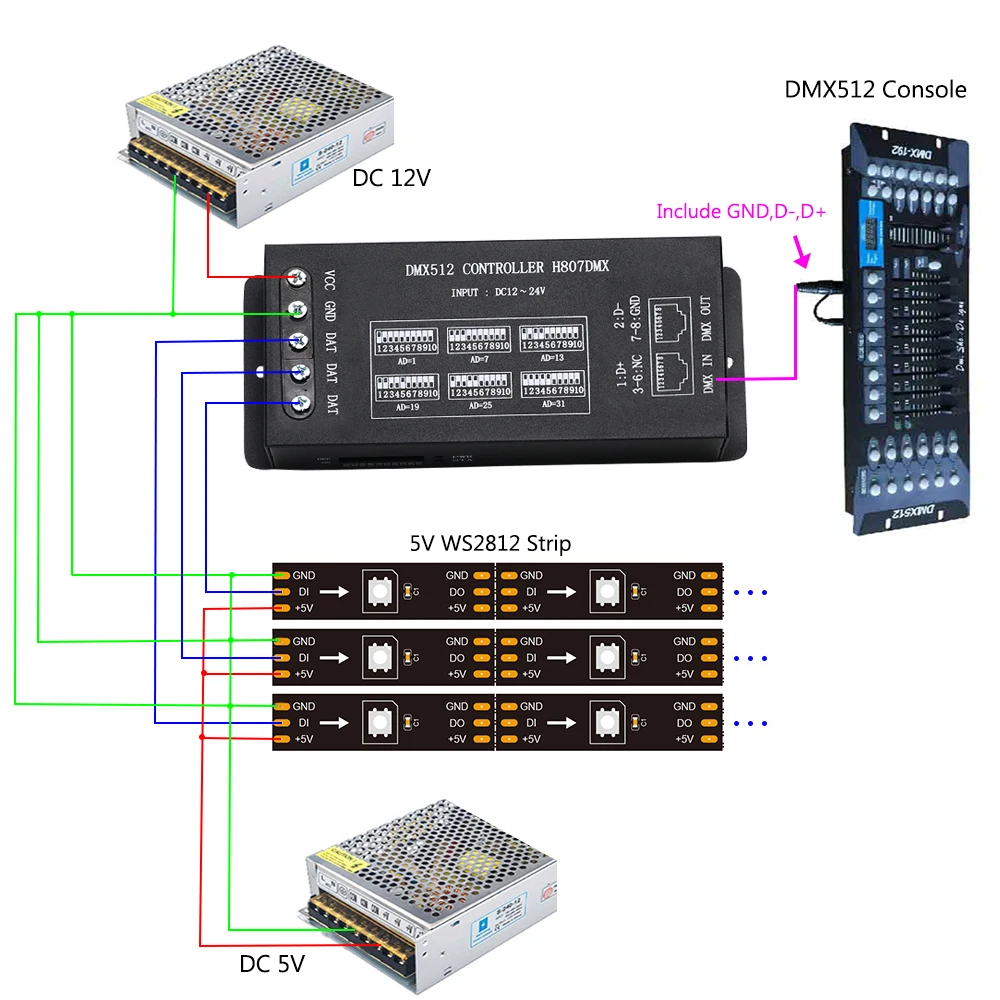

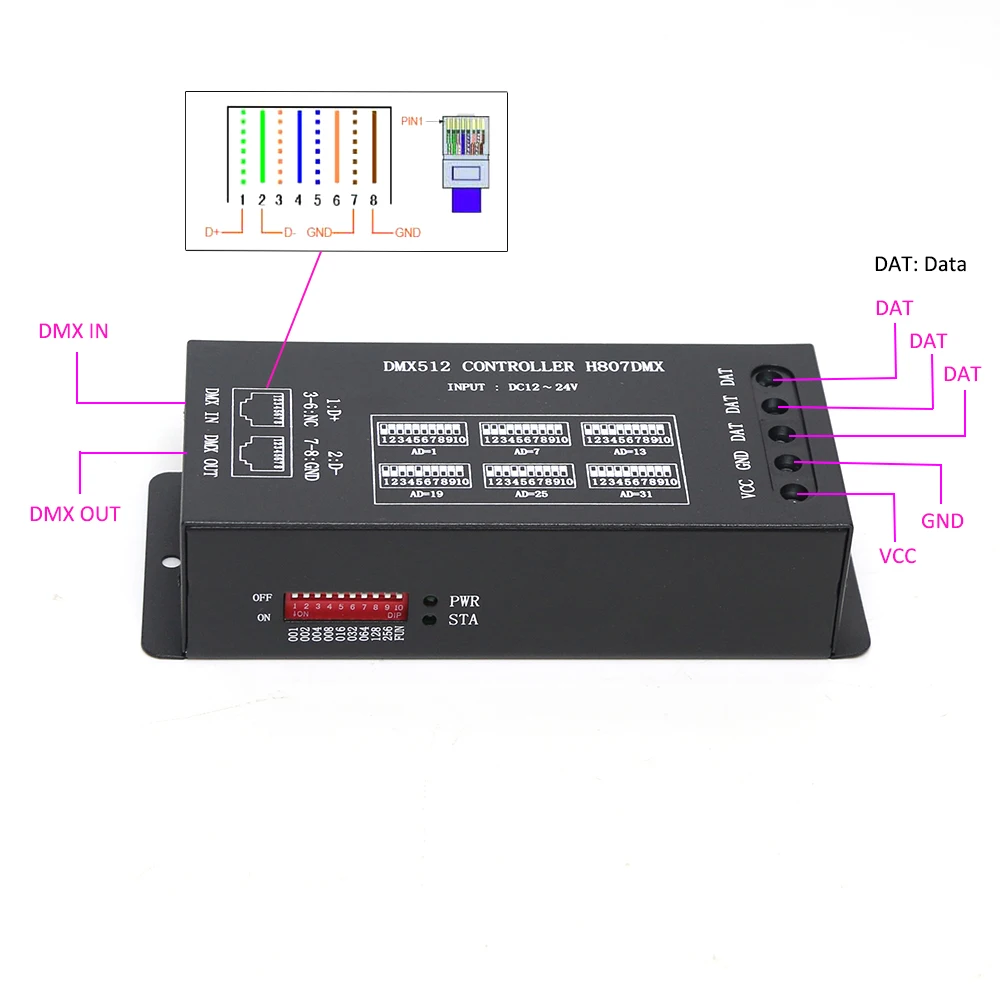

Шаг 1. Подключите все устройства вместе

Шаг 2. Установите начальный адрес DMX для каждого H807DMX

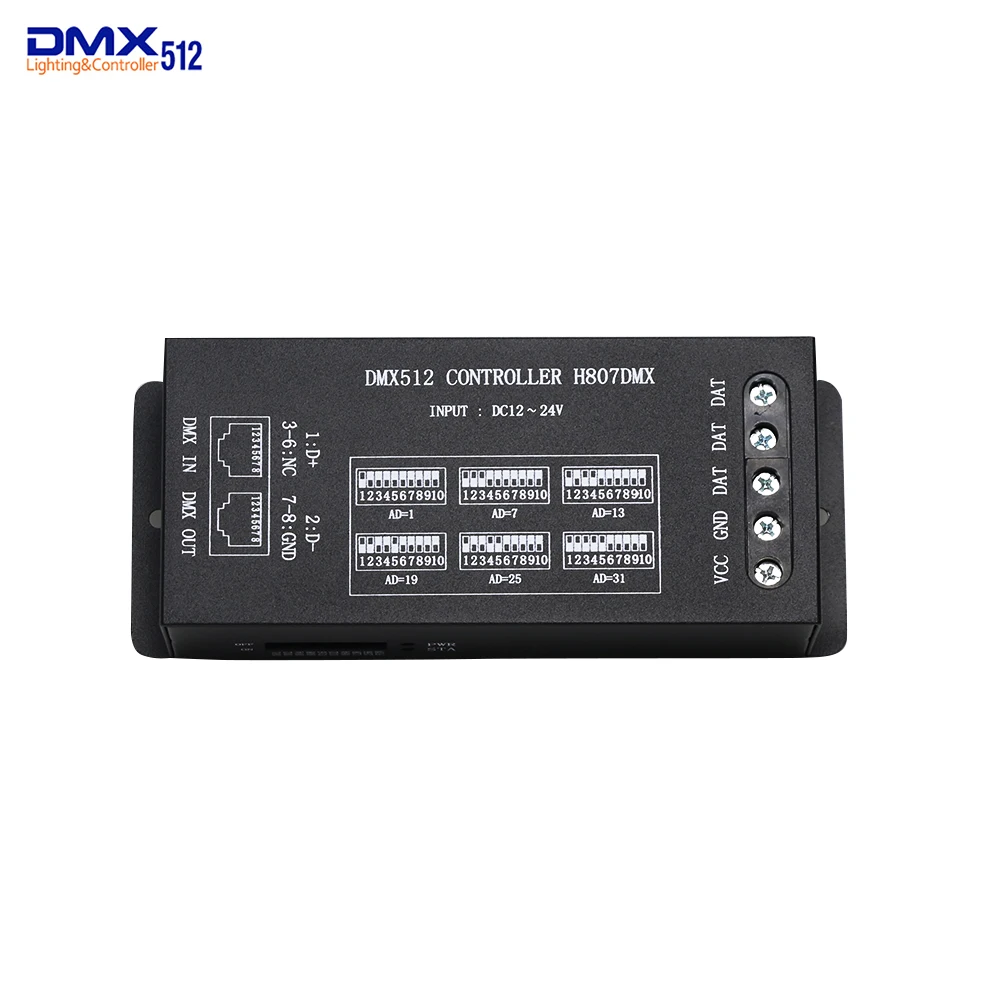

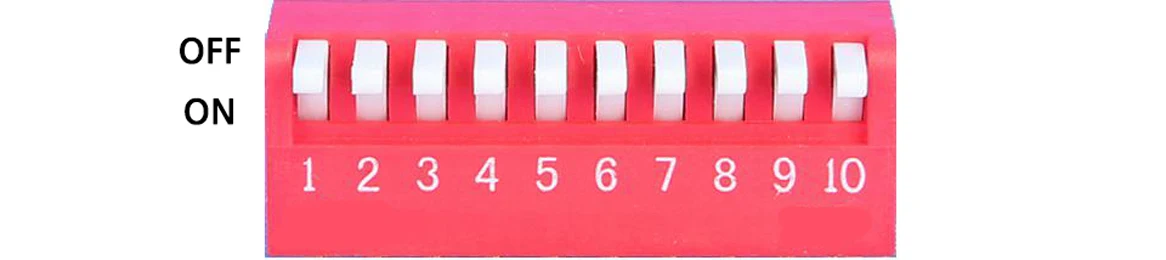

Переключатель вверх означает 0, переключатель вниз означает 1

Это как бинарный, но последовательности справа налево.
Например,
0010000000-1x2 ² = 4, 4-это исходный адрес DMX.
Как указано выше, H807DMX занимает 13 каналов DMX, поэтому вы можете использовать канал 4 ~ 16 на консоли DMX512 для создания световых эффектов
0111000000-1x2 1 + 1x2 ² + 1x2 ³ = 14, 14-это исходный адрес DMX.

Таким образом, вы можете использовать канал 14 ~ 26 на консоли DMX512 для создания световых эффектов.
Одним словом, если исходный адрес DMX 4, H807DMX занимает канал 4,5,6,7,8,9,10,11,12,13,14,15,16 на консоли DMX512.
Если исходный DMX адрес 14, H807DMX занимает канал 14,15,16,17,18,19,20,21,22,23,24,25,26 на консоли DMX512.

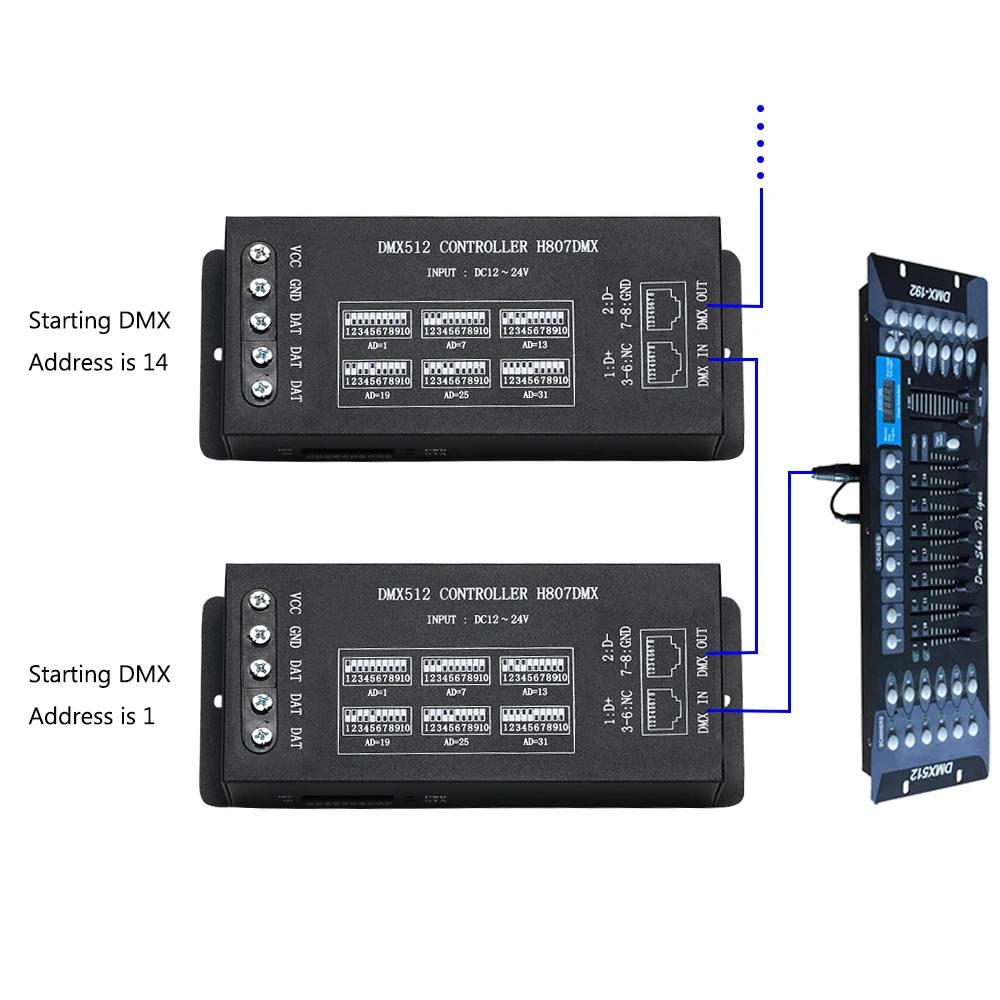

Вы можете подключить несколько контроллеров к одной консоли DMX512

Описание 13 каналов:
1-й Канал: яркость
2-й канал: красный передний план
3-й канал: передний план зеленый
4-й канал: передний план синий
5-й канал: некоторые встроенные эффекты
Значение канала: 0 ~ 15: статический эффект
16 ~ 31: хвост кометы вперед
32 ~ 47: хвост кометы бегает назад
48 ~ 63: постепенное изменение (цвет переднего плана меняется на цвет фона, затем меняется на цвет переднего плана)
64 ~ 79: Однолинейный сегмент
80 ~ 95: перемещение двух сегментов (цвет переднего плана и цвет фона)
96 ~ 111: двухрядные сегменты работают в противоположном направлении (цвет переднего плана и цвет фона)
112 ~ 127: челнок
128 ~ 143: заполните
144 ~ 159: Весна
160 ~ 175: Вспышка со звездами
176 ~ 255: статические эффекты
6-й канал: скорость изменения
Значение канала: 0 ~ 127: эффекты работают в положительном направлении, от максимальной скорости до 1
128: эффекты останавливаются
129 ~ 255: эффекты бегут в отрицательном направлении, от 1 до максимальной скорости
7-й канал: Разделите все пиксели на несколько групп, каждая группа повторяет тот же эффект, минимальная длина составляет 2 пикселя
Значение канала: 0 ~ 1: 2 пикселя
2: 3 пикселя
3 ~ 255: 4 ~ 256 пикселей
8-канальный: изменить размер длины фона или черного пятна
9 каналов: красный фон
10-й канал: зеленый фон
11-й канал: синий фон
12-канальный: установить вспышку или нет
Значение канала: 0: не мигает
1 ~ 255: скорость вспышки поворачивается от медленного до быстрого
13-й канал: Установите, сколько пикселей поддерживает H807DMX
Значение канала: 0: 1024 пикселей
1: 1020 пикселей
2 ~ 255: от 1016 до 4 пикселей
