SF5200S/SF5210 система управления плазменная машина для резки пламени операционная система CNC система
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами

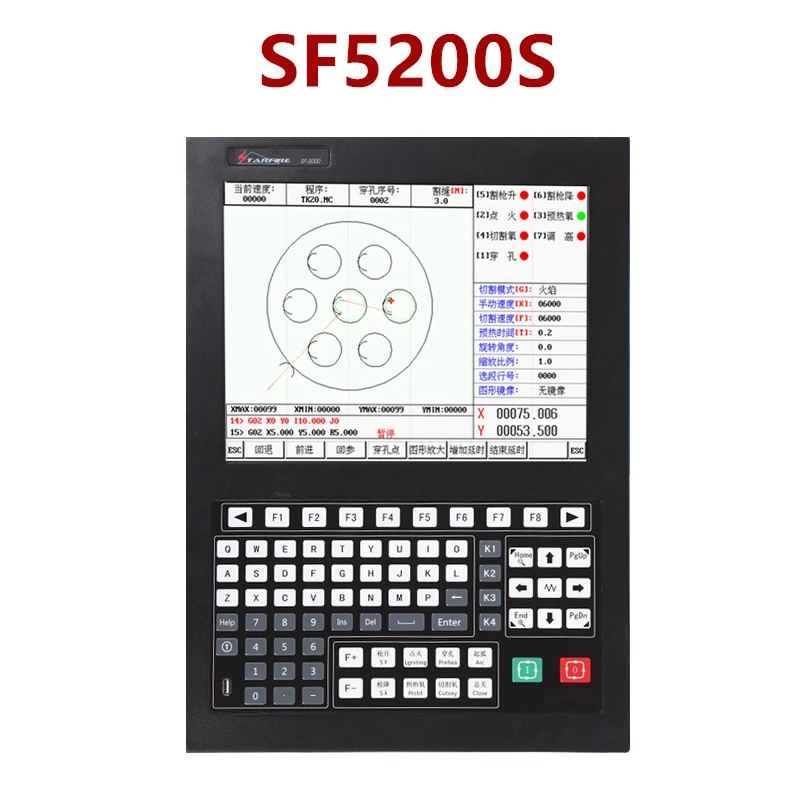

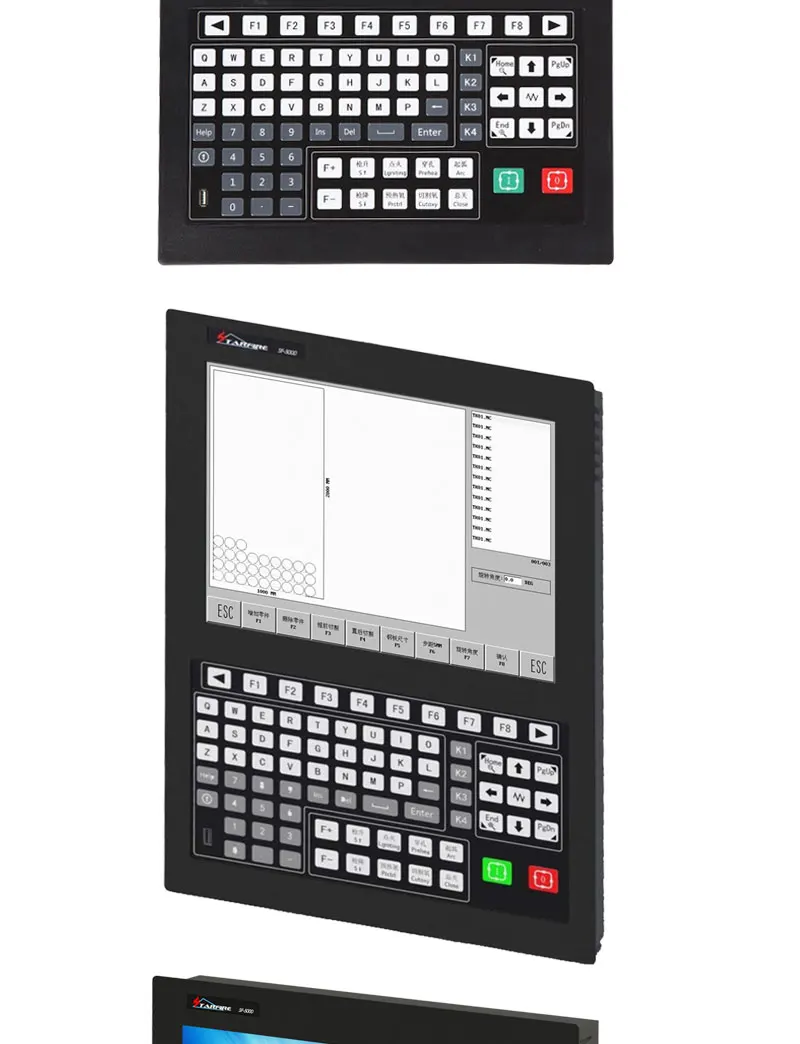

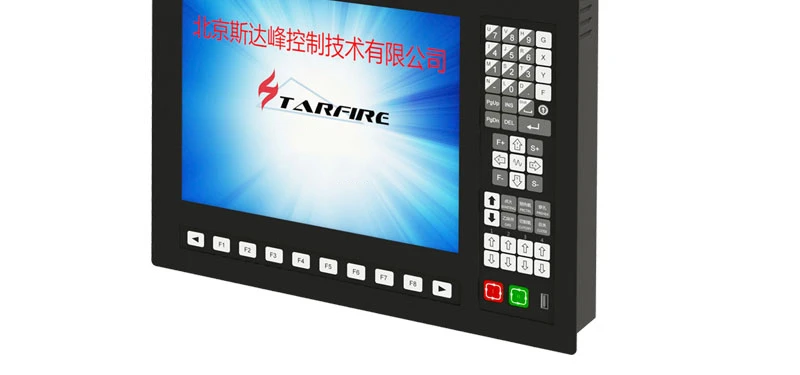

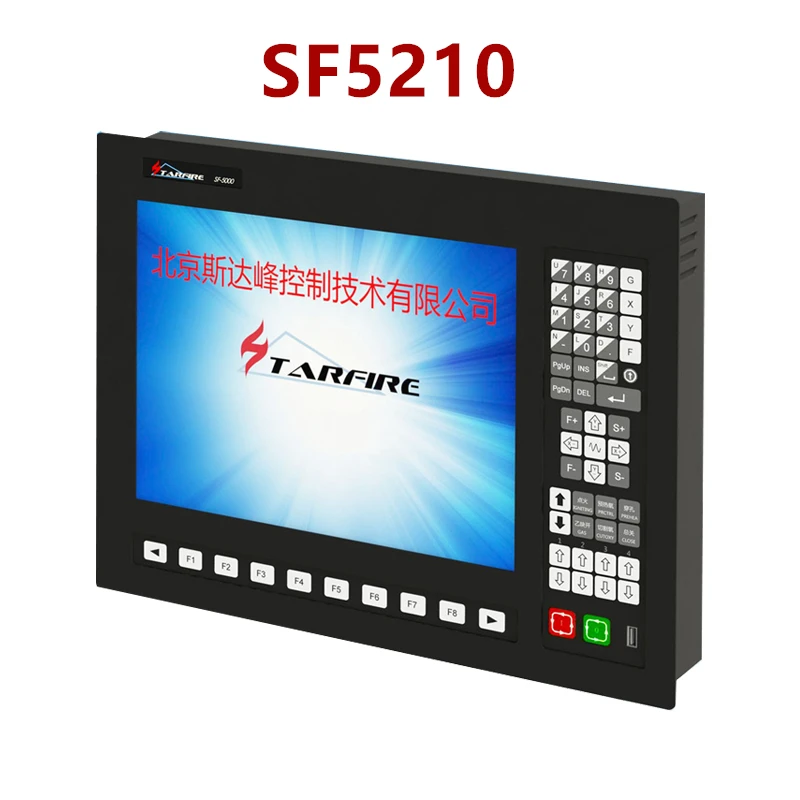

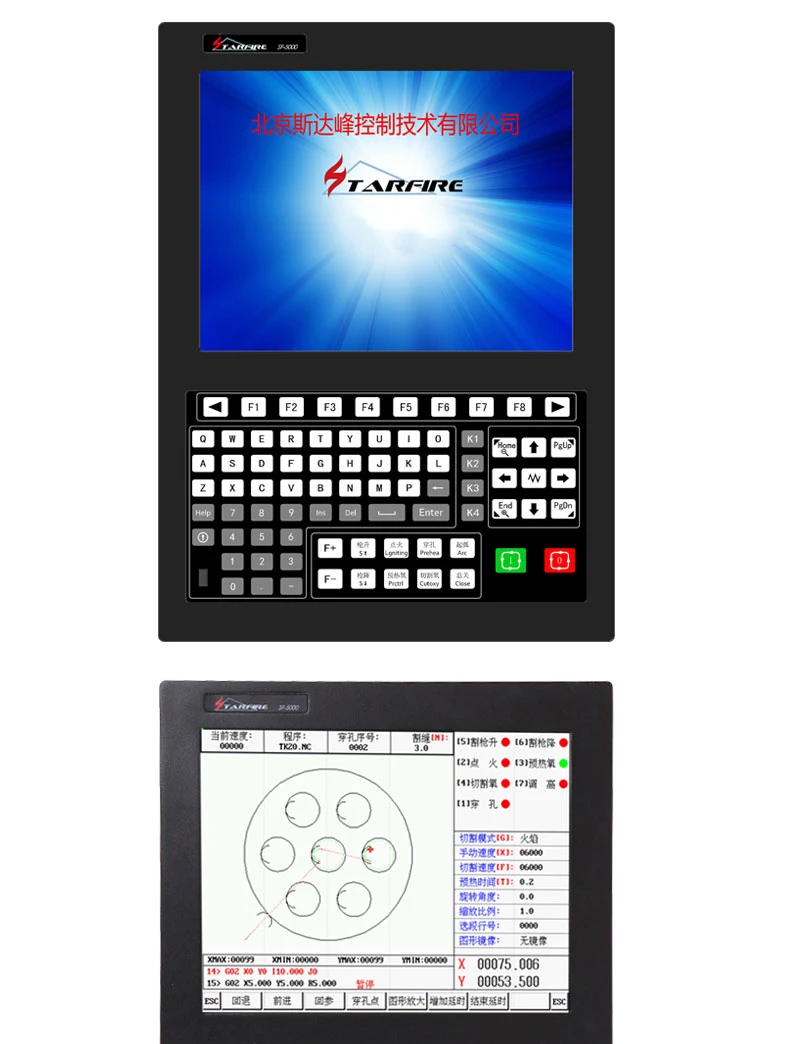

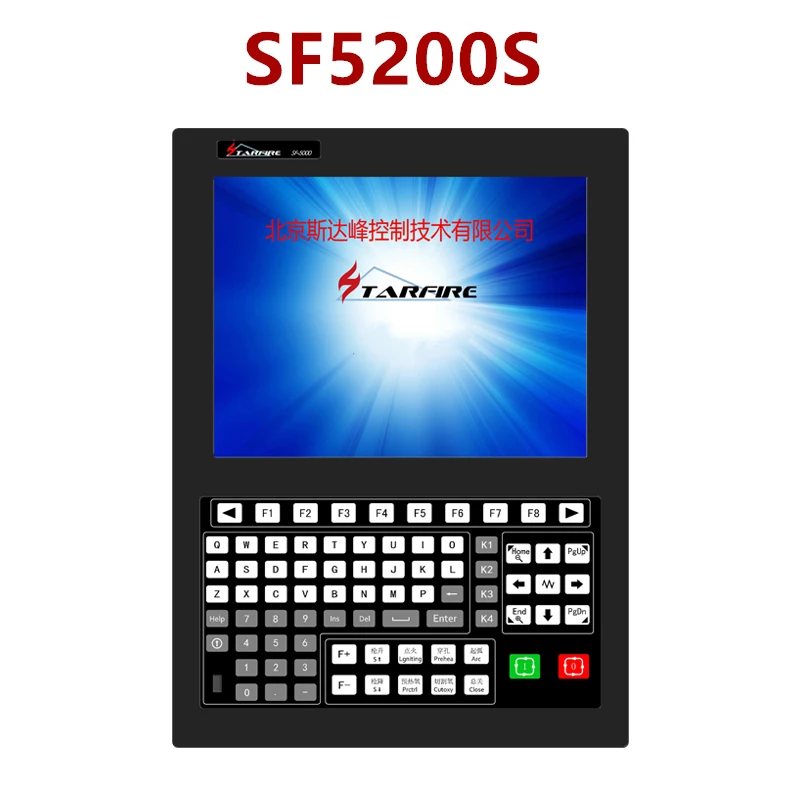

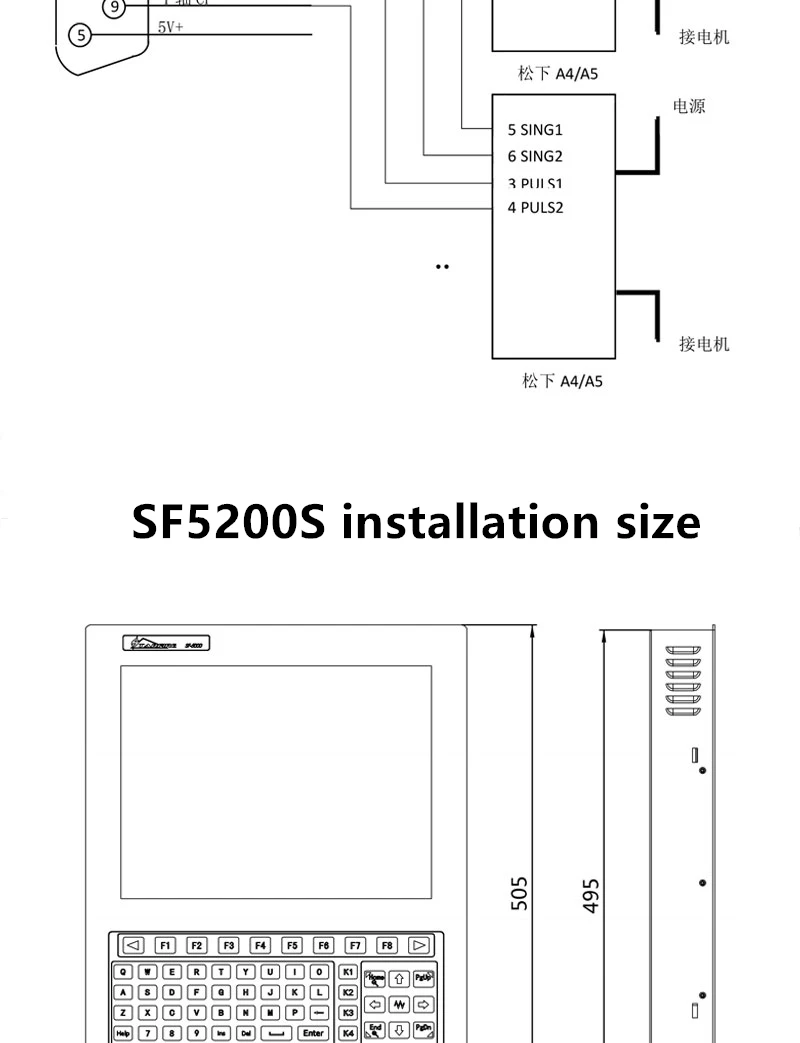

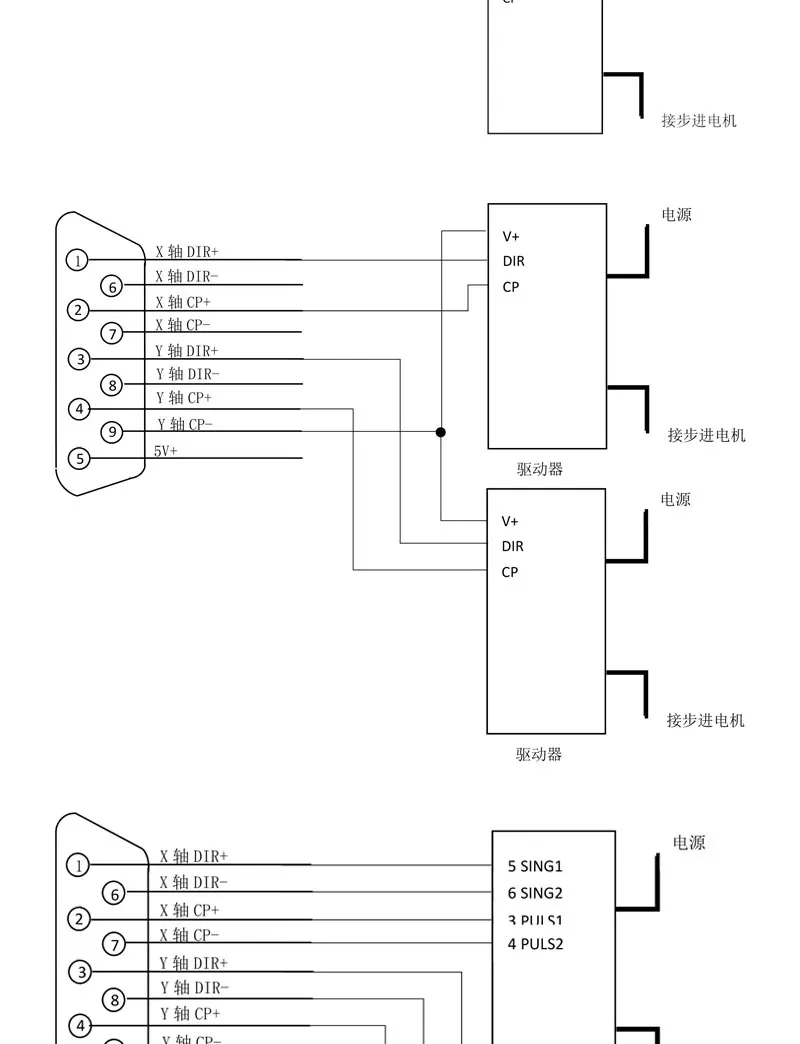

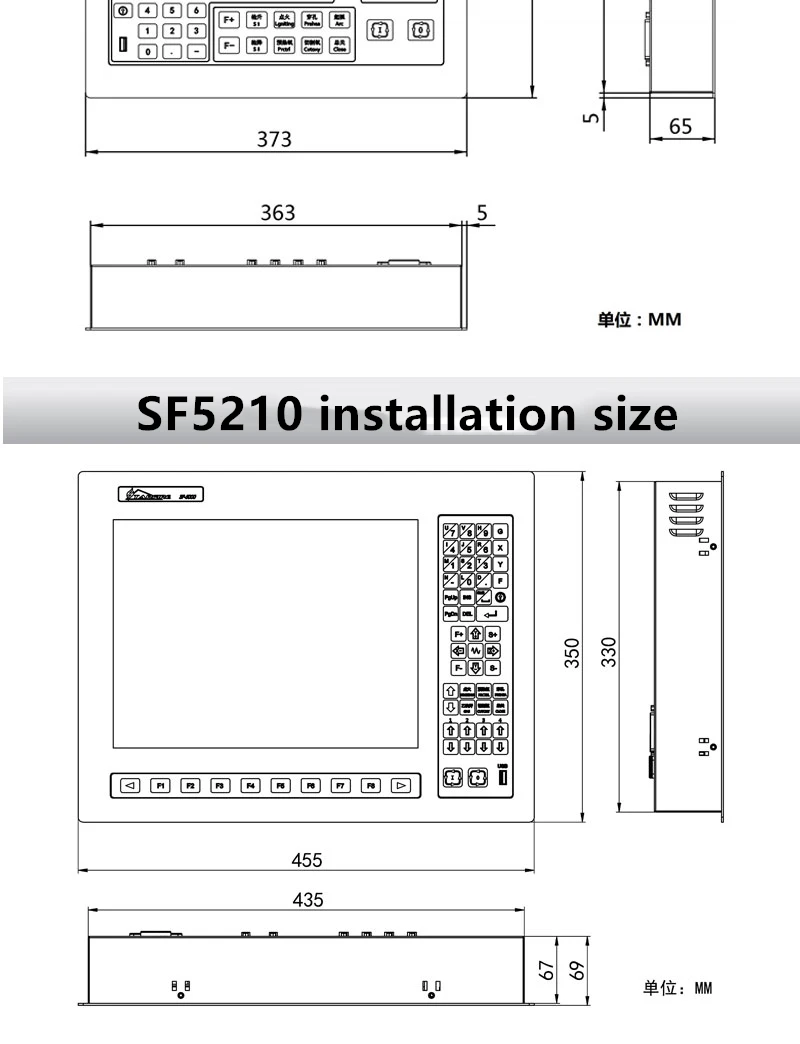

SF5200S (вертикальный экран)/SF5210 (горизонтальный экран) аппаратная конфигурация
1. Кнопка монитора: 17 дюймов, 16 миллионов цветов с высоким уровнем яркости ЖК-дисплей экран
2. Память: 64 м SDRAM
3. Пространство программы доступно для пользователя: 4G
4. Основная частота системы: 400 МГц
5. USB: USB 1,1 передний интерфейс, не менее 16 Гб U диск поддерживаемый
6. Клавиатура: PCB пленочная клавиатура
7. Шасси: полностью стальная конструкция полностью экранирована, которая защищает электромагнитное излучение, помехи и статическое электричество
Пожалуйста, внимательно прочитайте это руководство перед использованием системы
Меры предосторожности для использования:
1. После открытия упаковочной коробки, пожалуйста, проверьте, повреждена ли система во время транспортировки и соответствует ли содержимое, указанное в упаковочный лист, содержанию коробки.
2. Данное руководство относится к SF-5200S-QG станку для резки с ЧПУ, произведенной компанией Beijing Sidafeng Control Technology Co., Ltd.
3. Пожалуйста, проверьте правильность напряжения сетки. Изолирующий трансформатор ac220в должен использоваться между электросеткой и системой для обеспечения надежной работы системы и безопасности персонала.
4. Система числового управления требует рабочей температуры окружающей среды 0 ℃ ~ + 40 ℃ и относительной влажности 0 ~ 85%.
При работе в среде с высокой температурой, высокой влажностью и коррозионным газом требуется специальная защита.
5. Проводка каждой части системы числового управления должна быть правильно подключена по мере необходимости, и провод заземления находится в хорошем контакте.
6. Система числового управления не позволяет подключать и отключать все кабельные вилки в задней части корпуса. Компания отвергает гарантию на возникшие из нее последствия.
7. Провод выходного порта в задней части системы ЧПУ не должен быть коротким замыканием с другими проводами питания, в противном случае CNC будет гореть.
8. В условиях высокой пыли вся машина должна быть защищена от пыли, и пыль должна быть регулярно очищена, и постарайтесь убедиться, что система CNC является чистой.
9. Система числового управления должна управляться специальным лицом, и операторы должны быть обучены.
10. Не допускается подключение источника питания переменного/постоянного тока, используемого внутри системы ЧПУ, к другим внешним электроприборам.
11. Если у Вас возникли какие-либо проблемы, пожалуйста, свяжитесь с нашей компанией. Не разбирайте и не изменяйте систему самостоятельно в незнакомой ситуации.
12. Для обслуживания системы и станков, ежедневное техническое обслуживание и осмотр один раз в смену; Выполнение вторичного обслуживания один раз в месяц; Выполнение первичного обслуживания один раз в шесть месяцев.
13. Параметры, установленные системой CNC, должны быть установлены строго в соответствии с этим руководством или дополнительными инструкциями при заказе; Если заданные параметры превышают указанный диапазон, система ЧПУ может работать нормально или даже быть повреждена.
14. ЖК-экран системы является хрупким элементом, поэтому обратите внимание на защиту ЖК-дисплея во время использования.
15. Технические индикаторы этой системы могут быть изменены без уведомления.
16. Примечание: выходная мощность usb-порта системы очень мала, поэтому она может использоваться только с usb-накопителем и не может быть подключена к другим usb-устройствам для предотвращения повреждений.
Системные функции
SF-5200S-QG система станка для резки с ЧПУ может управлять станком для резки пламени или плазмы. Он может быть установлен с помощью выбора процесса (см. Раздел 7 для параметров). Управление и отображение системы запрашиваются пошаговыми функциями windows. Пример: В меню главного окна, после вызова функции, система запустит меню подокна этой функции. В соответствии с подсказками окна экрана Нажмите [F1] на [F8], чтобы выбрать соответствующую функцию, и нажмите клавишу [ESC], чтобы вернуться в предыдущее меню.
1.2 функции системы
L SF-5200S-QG машина для резки система числового управления подходит для всех видов пламени/плазменной машины и широко используется в металлообработке, рекламе, камне и других отраслях промышленности.
L система имеет высоконадежный дизайн и обладает способностью противостоять плазменным помехам, ударам молнии и скачкам.
L практическая технология плазменной резки, во время плазменной обработки, угловой контроль скорости и контроль высоты автоматически завершены.
L Используйте беспроводной пульт дистанционного управления или проводной Ручной Блок управления для осуществления дистанционного управления.
L он имеет функцию компенсации щелей и определяет, является ли компенсация в программе разумной, и делает соответствующий отчет для пользователя на выбор.
Восстановление точки останова l, автоматическая функция восстановления отключения питания, автоматическая точка останова памяти.
L Произвольный выбор сегментов и функция обработки точки перфорации, обработка может быть произвольно пропущена во время обработки.
L имеет функцию эпитаксиальной перфорации, подходящую для толстых пластин и мостовых функций, подходящих для тонких пластин.
L перемотка, выбор сегментов, восстановление точки останова, дополнительное положение перфорации и другие функции, что значительно облегчает манипуляцию пользователя.
L может передавать резки в любое время, выберите начальную точку для обработки и автоматически генерировать сломанные мосты во время обработки.
L принимает специальную функцию обработки небольших сегментов, плавную ходьбу, можно широко использовать в металлическом бланке, рекламе, железном искусстве и т. д.

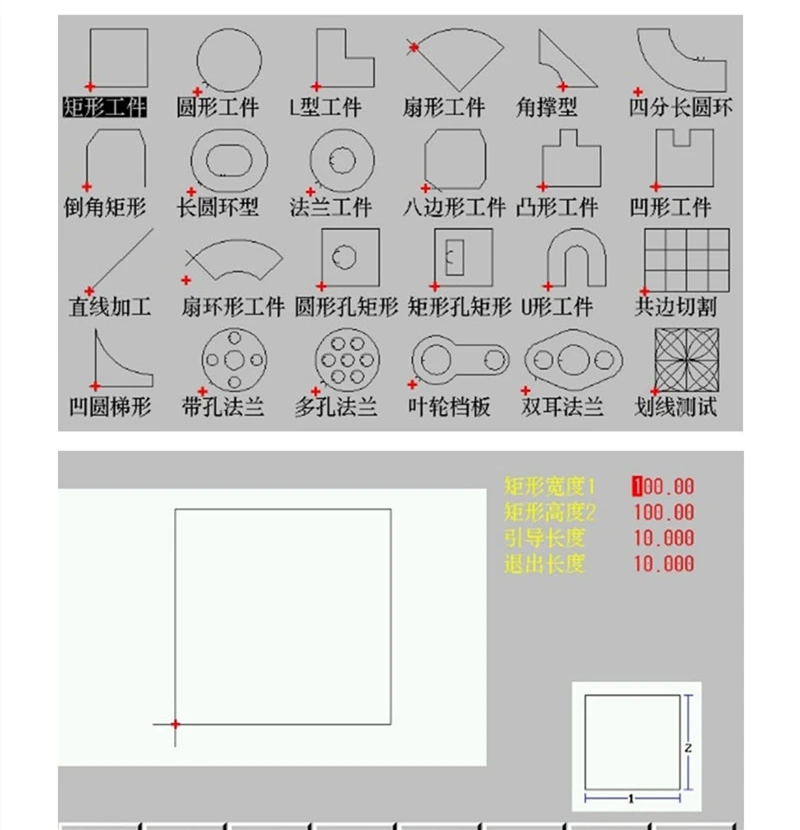

L содержит 24 вида графических (расширяемых) частей библиотеки, в том числе часто используемых основных частей обработки.
L он полностью совместим с программным обеспечением STARCAM и совместим с основным программным обеспечением, таким как IBE (Германия) и FASTCAM.
L Преобразование интерфейса управления на китайском и английском языках, динамический графический дисплей, 1-8 раз графическое увеличение, автоматическое отслеживание движущихся точек.
Многоязычное преобразование Интерфейса, например, китайский, английский, русский, немецкий и т. д.
L U диск Программа чтения и своевременное обновление программного обеспечения.
L Поддерживает настройки логотипа загрузки, пользователи могут изменить его самостоятельно.
L кнопка обновления спереди для удобства эксплуатации.
Аппаратные технические индикаторы
L Используйте промышленный чип обработки рук;
L принять 15-дюймовый true color TFT дисплей с высоким разрешением 1024*768;
L система обеспечивает 16 оптических изоляционных входов и 14 оптических изоляционных выходов.
L количество осей связи: 2 оси (две x-оси; Две y-оси; Используется для двустороннего привода).
L импульсный эквивалент: Электронный зубчатый числитель и номинальный диапазон настройки (1 ~ 65535).
Объем оперативной памяти составляет 64 м, что позволяет обрабатывать большие программы обработки.
L пространство для хранения пользовательских программ: 2G ~ 4G (SF-5200H).
Размер шасси: 410 × 310 × 119 (мм);
Рабочая температура l 0 ℃ ~ + 40 ℃;
L Температура хранения-40 ℃ ~ + 60 ℃;
Функция определения слова:
Номер командного сегмента l N
L G Функция подготовки
Вспомогательная функция l M
Функция инструмента l T (в этой системе относится к ширине пламени)
Время цикла l, время задержки
L X ось X (диаметр) абсолютные координаты
Абсолютные координаты оси l Y
L во время дуговой обработки значение координат центра круга минус значение исходной точки оси X
Обработка дуги l J, значение координат центра круга минус значение исходной точки оси Y
L R обозначение радиуса дуги
L H arc chord обозначение высоты
L вспомогательная переменная
L F значение скорости обработки, используется для G01, G02, G03
Описание параметров l:
Параметры скорости l
L начальная скорость, время регулировки, максимальный предел скорости каждой оси;
Параметры системы l
L электронное Передаточное отношение каждой оси, машинное происхождение, точка отсчета, люфт, линия смещения, мягкий положительный/отрицательный предел;
L параметры резки пламени
L задержка зажигания, задержка предварительного нагрева, режущий фонарь, задержка поднятия/опускания, перфорация режущего пистолета, задержка перфорации и т. д.;
L параметры плазмы
L режущий пистолет задержка позиционирования, M команда для запуска дуги, M команда для разрыва дуги, выбор обнаружения напряжения дуги, выбор определения позиционирования, задержка перфорации;
Параметры управления l
L выбор режима пламени/плазмы, ограничение скорости обработки, выбор перфорации кромок, выбор метрической/имперской системы и т. д.;
Функция хранения l
L храните измененные параметры в области параметров.
L нажмите клавишу S непрерывно, выберите внешнюю ручную клавишу управления и выберите ручную действительную или недействительную.
Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения)
L 1. Шаги по эксплуатации
L 1. Первый формат u-диска в формате FAT или FAT32. Рекомендуется использовать формат FAT.
L 2. Скопируйте файл обновления на u-диск, имя обновленного файла должно быть STARTCNC.EXE.
L 3. Нажмите и удерживайте кнопку со стрелкой на левой стороне usb-порта, включите питание системы, включите питание системы и вставьте u-диск в usb-порт системы;
L 4. Система автоматически входит в интерфейс обновления, нажмите клавишу F1 на панели (ключ, соответствующий обновлению);
L 5. Если обновление является нормальным, после завершения обновления система отобразит «Обновление успешно!».
L 6. Выключите питание, вытащите u-диск, и процесс обновления завершен.
L 2. Обработка аномального процесса обновления
Проверьте, что имя обновленного файла должно быть STARTCNC.EXE.
L если этот фактор исключен, вы можете повторно работать в соответствии с рабочими шагами. Если вы все еще потерпели неудачу после нескольких попытки, вы можете позвонить в службу поддержки клиентов.
Детали системы ЧПУ следующие:
1 шт. система SF-5200S
1 шт. 25-pin отверстие входной разъем (включая оболочку)
1 шт. 25-pin выходной вилкой (в том числе оболочка)

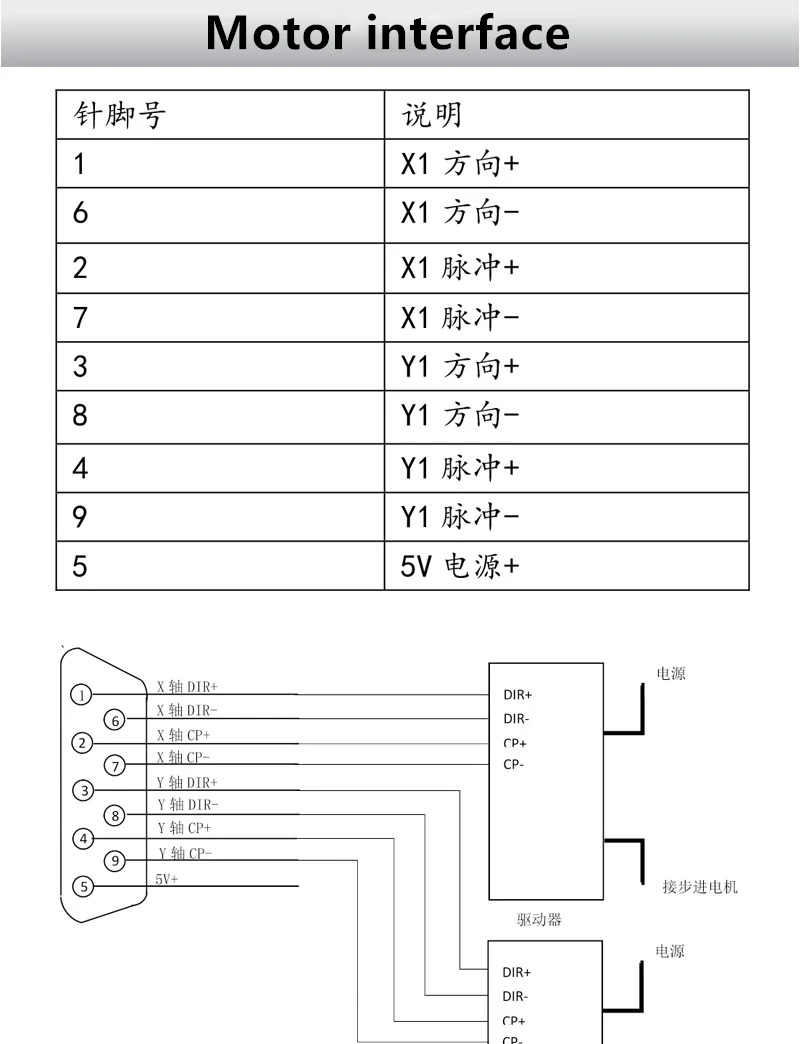

2 шт. 9-контактный двигатель зажигания (в том числе оболочка)
2 шт. 9-контактный разъем для ввода кабеля (в том числе оболочка)
4 шт. держатель системы
1 шт. шнур питания (стандартный шнур AC22V)
1 шт. руководство (китайский)
