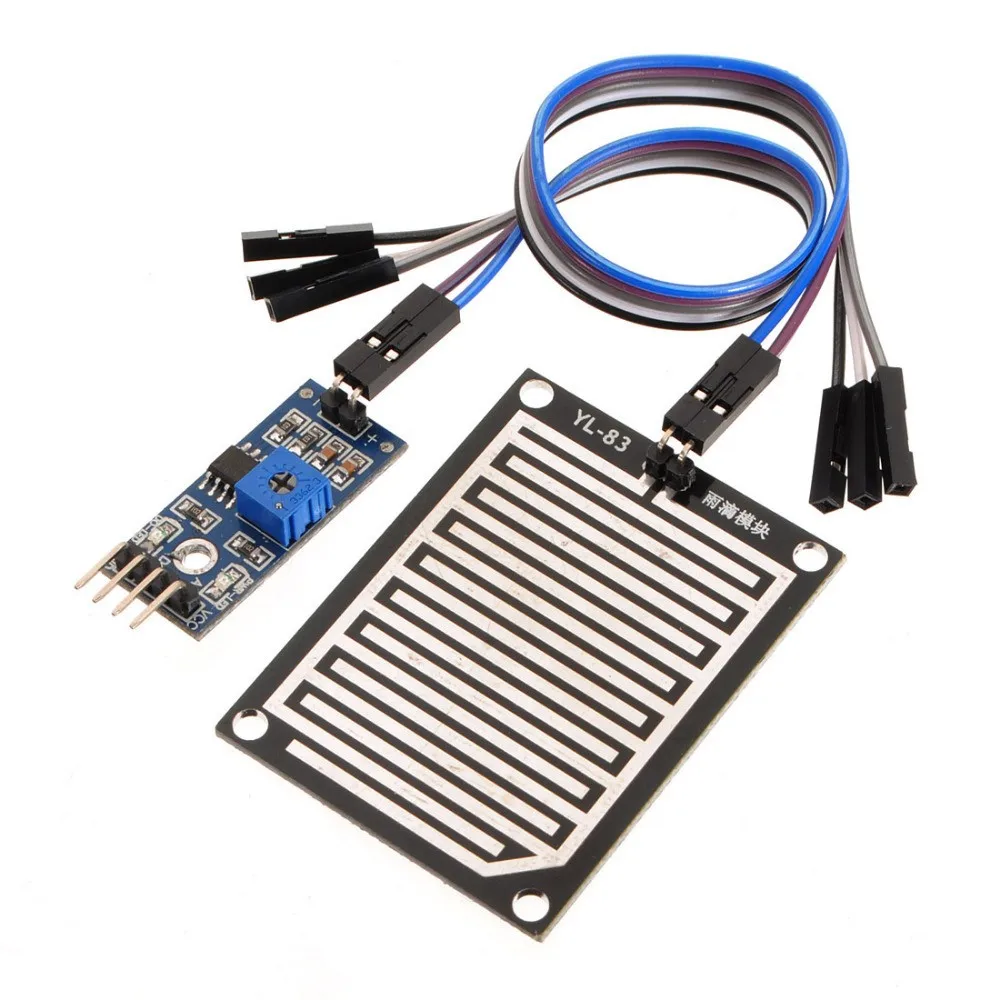

Детектор капель воды модуль датчика дождя с изображением ардуино FC-37 YL-83

Датчики этого типаОни обнаруживают присутствие дождя по разнице проводимостиОт датчика при контакте с водой.

Конструктивно это простые датчики. Доступны два контакта, прикрепленные к переплетенным токопроводящим дорожкам на небольшом расстоянии, без какого-либо контакта между ними. Когда вода оседает на поверхность, оба проводника помещаются в электрический контакт, который может быть обнаружен датчиком.

Он поставляется со стандартной измерительной пластиной с компаратором LM393, что позволяет считывать обаКак аналоговое значение как цифровоеПри превышении определенного порога, который регулируется через потенциометр, расположенный на самой пластине.

Измеренное аналоговое значениеОни варьируются от 0 для полностью промокшей пластины, до 1023 для полностью сухой пластины.

Цифровой выход запускается, когда значение влажности превышает определенное значение, которое мы регулируем с помощью потенциометра. Поэтому,Мы получим Низкий сигнал при отсутствии дождя и высокой при наличии дождя.

В чехле датчика дождя аналоговый сигнал не интересует, так как датчикОн не имеет точности, необходимой для измерения количества накопленной воды. В любом случае будет сложно экстраполировать измерение при значении литров в час. Мы не можем измерить количество дождя, только его присутствие.

Датчик дождя можно использовать, например, для продления тента или активации другого механизма, подачи сигнала тревоги или записи времени (дней, часов) В которой осадки происходят в определенной области.

Датчик дождя также может использоваться для обнаружения затопления, например, размещая его на полу подвала или котельной. Также может быть полезно определить, когда вода в резервуаре превышает определенный уровень.

Особенности:

Рабочее напряжение: 3,3-5 В

Чувствительность регулируется потенциометром

Режим двойного выхода: аналоговый и цифровой

Красный светодиодный индикатор зажигания

Зеленый светодиодный ОД-цифровой импульсный выходной индикатор

Размеры печатной платы: 3x1,5 см

Размеры датчика: 5,4x3,9 см
