Последнее обновление: 13.09.2024
R1-2020 ASL-Echolink-zello-YY плата голосового интерфейса USB звуковая карта версия SSTV PSK31 AllStar Link контроллер
Примечание:
Мы отправляем по умолчанию: Используйте 6-контактный 16-контактный конверсионный щит
Если вам нужно использовать 6-контактный 26-контактный конверсионный щит,Пожалуйста, сообщите нам.
R1-2020 Руководство пользователя: 1,5
Zello EchoLink SSTV PSK31 AllStarLink Контроллер
Контроллер связи радио-сети
Дифференциальный контроллер вращения радио-сети
Характеристики:

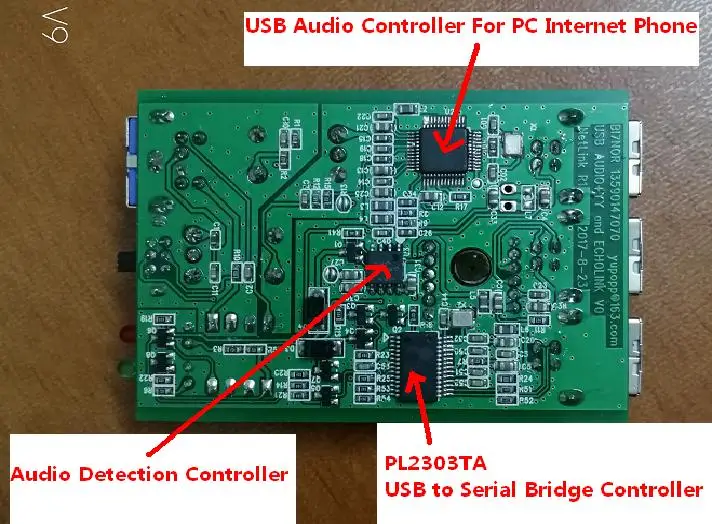

1, встроенный чип USB для звуковой карты, с высококачественным аудио входом и выходом.
2. Встроенный USB Серийный чип. E.g. Управление запуском с помощью RTS, получение контроля с помощью DSR.(ECHOLINKПользователь)
3. Встроенный чип обнаружения звука контролирует кнопку PTT радио и выводит звук на динамики с помощью радиовычислительного контроллера. (ZELLOПользователь)
4. Программное обеспечение управления передает вход-голос микрофона с обнаружением радиосигнала sql-сигнала от usb-чипа (ZELLOПользователь)
5. Интерфейс USB-Radio совместим с AllstarLink.
GPIO обнаруживает COS и CTCSS вход. GPIO выводит и контролирует PTT (функция ASL soundcard).

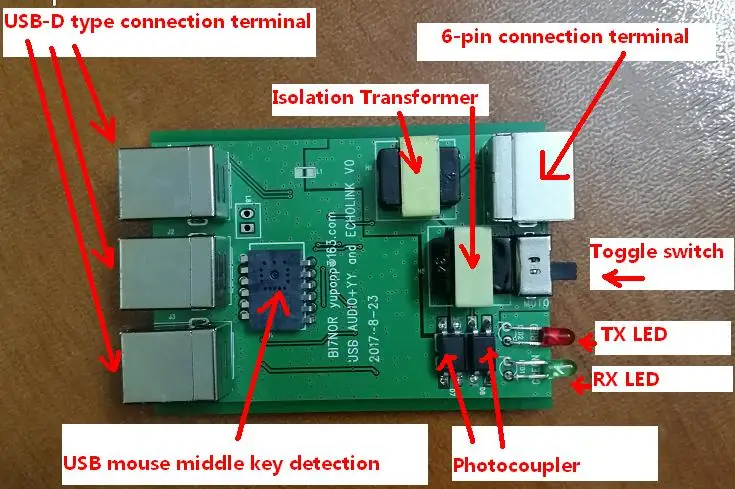

6. Компьютер пользователя не получит от источника питания/радиочастотного помех, так как R1 имеет оптопары и изолирующий трансформатор.
7, R1 представляет электрический проводник или цепь (индуктивность) для изоляции питания/радиочастотных помех и высокочастотного излучения.
8, полностью металлический чехол, защищает от всех других помех.
9. Промышленный дизайн со стандартным производственным процессом.
10. Светодиодный индикатор состояния.
Принцип управления:-
В общем, программное обеспечение для голосового чата в интернете, с помощью выходного аудио контроллера, который обнаруживает аудиовход с радио PTT, следовательно, аудио будет передавать снова. С другой стороны, как только радио получает аудио, контроллер обнаруживает сигнал sql-сигнала через сеть управления USB, программное обеспечение голосового чата направит аудио на радио. Таким образом, он будет подключен к радиосвязи.
Применение контроллера:-
Получив радиосвязь в сети, вы можете настроить радиосвязь или релейные ссылки и расширить радиосвязь или ретранслятор, для чего достигается глобальная радиосвязь.
Программное обеспечение, которое поддерживает этот продукт:-
AllstarLink, ECHOLINK, ZELLO, SSTV, psk31, SKYPE, QT, YY и другое программное обеспечение для видеодомофона и передачи данных.
Примечания:

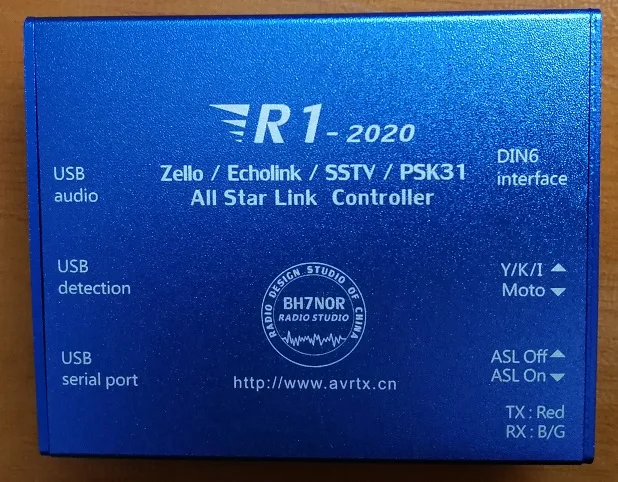

«TX: RED» и «RX:B/G»:Это светодиодный индикатор состояния.
Когда R1 контролирует внешнее радио, R1 загорается красным цветом. Когда внешнее радио получает сигнал, R1 синий светильник или зеленый светильник.
Положение переключателя-MOTO:
Подключите 6-контактный к 16-контактной конвертерной плате, используемой радиостанциями Motorola (16-контактный интерфейс),(аксессуары по умолчанию)
Подключите 6-контактный к 26-контактный конвертер, используемый радиостанциями Motorola (26-контактный интерфейс),(дополнительные аксессуары)
Положение переключателя-Y, K, C:
Прямое соединение, YAESU, Kenwood,ICOM. .. Использование радио (6-контактный интерфейс TNC)
Положение переключателя-ASL выключено:
AllStarLink отключен, чип звуковой карты USB останавливает обнаружение COS / CTCSS и управление PTT.

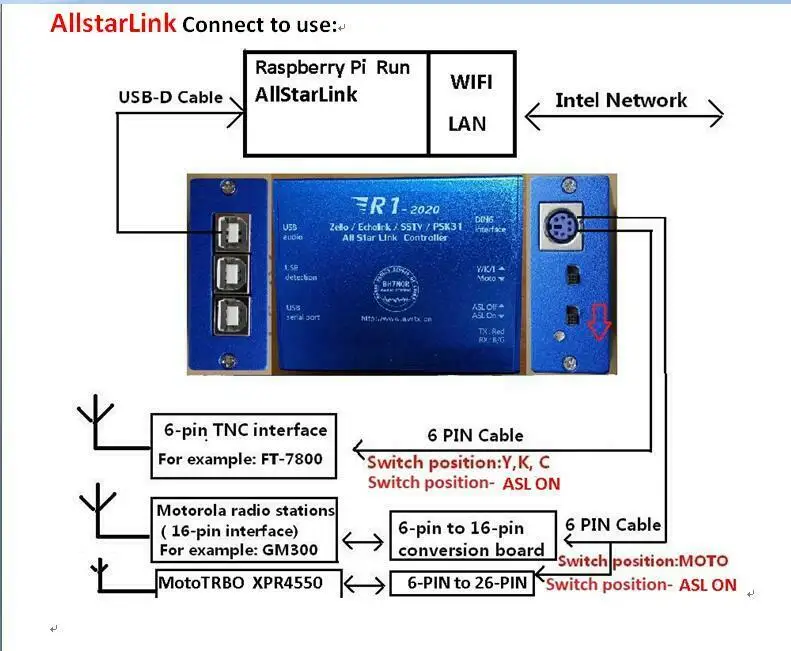

Положение переключателя-включение ASL:
AllStarLink включен, чип звуковой карты USB обнаруживает COS / CTCSS и контролирует PTT.
Примечание 2: «ASL ON», Используйте только AllStarLink для подключения к Raspberry Pi. В других штатах положение переключателя должно быть в ASL OFF!

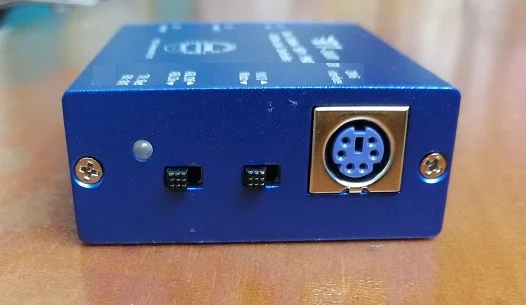

Интерфейс DIN 6:
Используйте 6-контактный кабель. R1 для подключения YAESU / Kenwood / ICOM-radio;
Используйте 6-контактный кабель и «6-контактный-16-контактный конверсионная плата». R1 подключение Motorola-radio;
Используйте 6-контактный кабель и «6-контактный-26 контурная плата». R1 подключение MotoTRBO-радио;

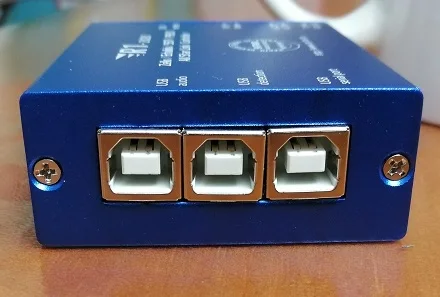

USB аудио:
Usb-радиоинтерфейс, подключение к пк или Raspberry Pi;
Обнаружение USB:

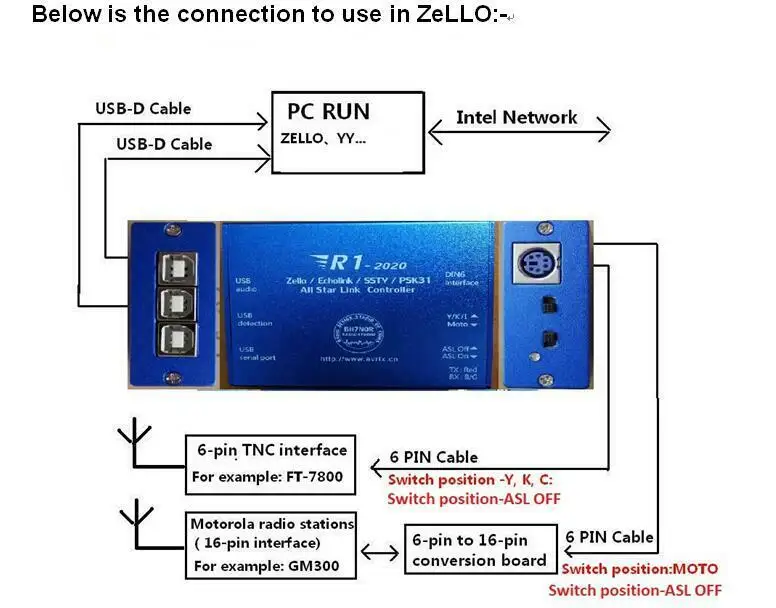

USB мышь, средняя кнопка обнаружения, подключение к пк при запуске ZELLO или YY...;
Последовательный порт USB:
USB последовательный порт, подключение к пк при запуске ECHOLINK / PSK31 / SSTV ...;
Список аксессуаров для посылка:
R1 контроллер 1 шт.
USB-D кабель 2 шт.
6-контактный кабель 1 шт.
6PIN-16PIN конверсионная плата 1 шт
(6PIN-16PINИли6PIN-26PIN Конверсионная плата , По желанию, выберите один из двух, пожалуйста, оставьте мне сообщение при покупке)
Примечание:
Мы отправляем по умолчанию: используйте 6-контактный 16-контактный конверсионный щит
Если вам нужно использовать 6-контактный 26-контактный конверсионный щит, пожалуйста, сообщите нам
