4-канальный монитор токанапряжениямощности HAT для Raspberry Pi, интерфейс I2CSMBus для Raspberry Pi 4 Модель B3B +3BZero

4-канальный монитор тока/напряжения/мощности шляпа для Raspberry Pi, интерфейс I2C/SMBus для Raspberry Pi 4 Модель B/3B +/3B/Zero

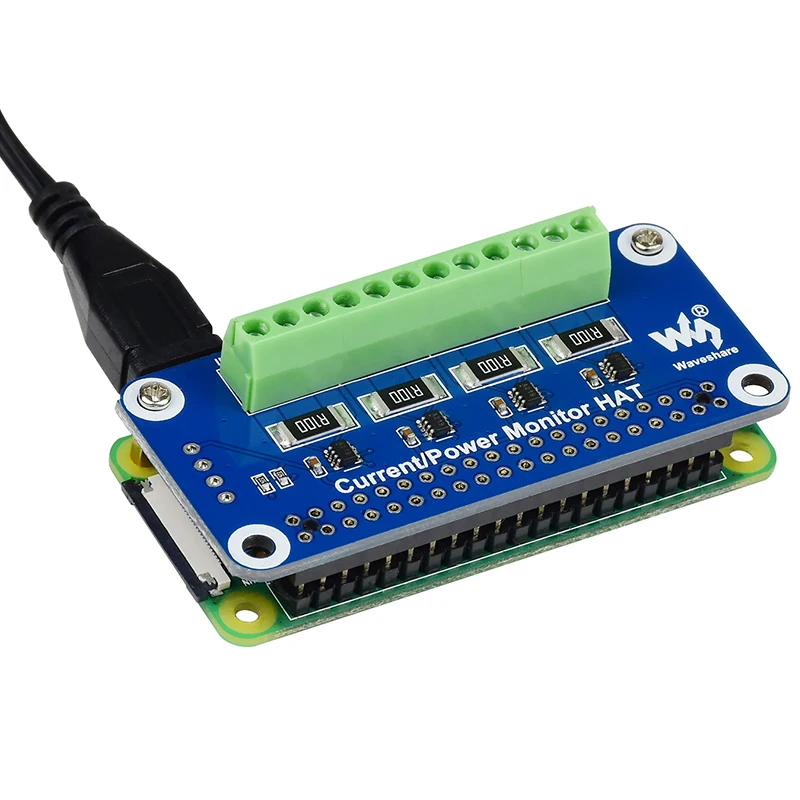

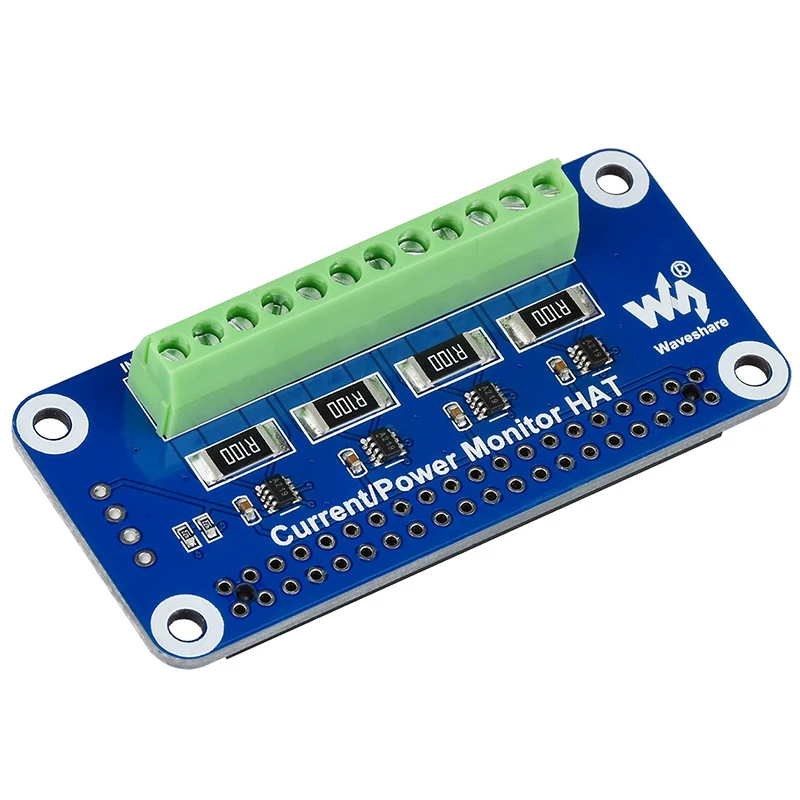

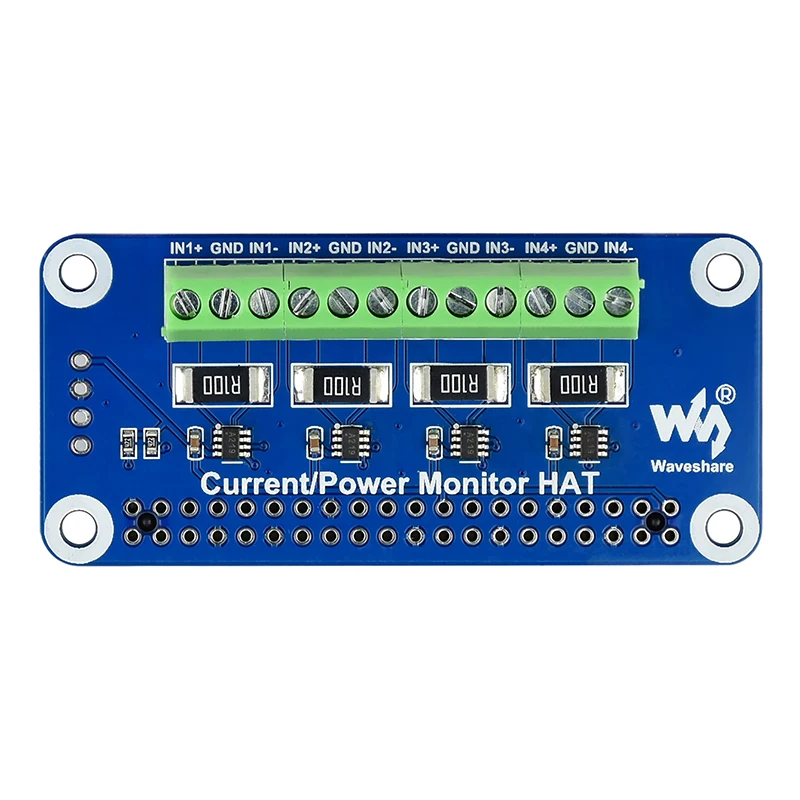

Это 4-канальный монитор тока и мощности, разработанный для Raspberry Pi. Через интерфейс I2C или SMBus легко контролировать ток, напряжение и энергопотребление каждого канала, а также напряжение между обеими сторонами резистора выборки.

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi

4-канальный мониторинг, через интерфейс I2C/SMBus

Встроенный резистор 1% Ом для измерения двунаправленного тока до А

Встроенный 12-битный АЦП, поддерживает несколько последовательных преобразований, диапазон измерения напряжения 0 ~ 26 в

Прямое расчет и измерение выходной мощности через дополнительный регистр умножения

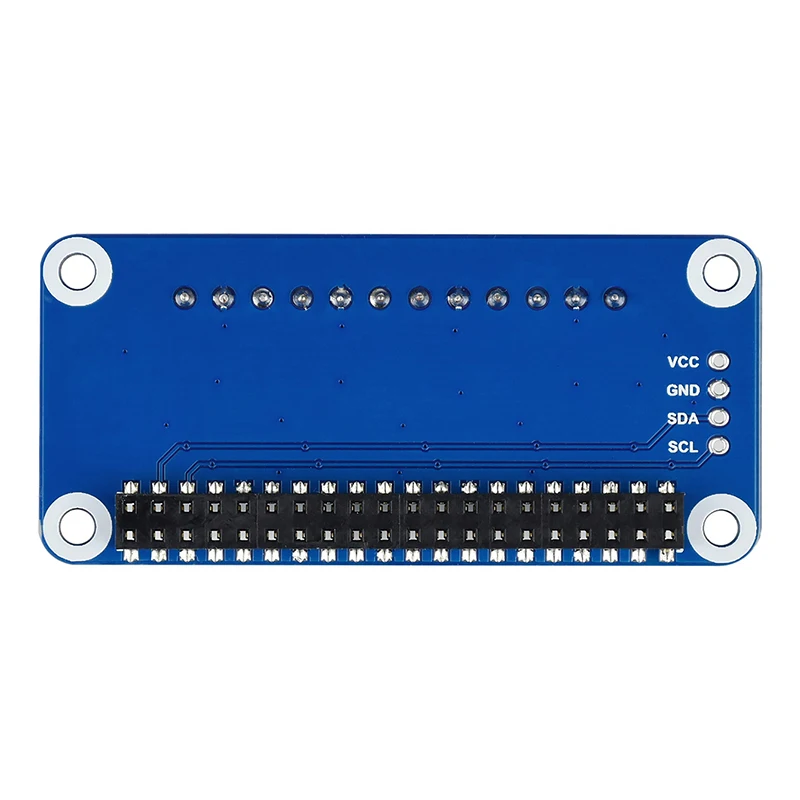

Контакты управления I2C для подключения к другим хост-платам

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Рабочее напряжение: 3,3 В/5 В

Интерфейс управления: I2C/SMBus

Резистор выборки: 0.1Ω 1%

Диапазон напряжения: 0 ~ 26 в

Диапазон тока: ± 3,2 А

Разрешение: 0,8 мА (диапазон ± 3,2 а) или 0,1 мА (диапазон ± 400 мА)

Размеры: 65 мм × 30 мм

Размер монтажного отверстия: 3,0 мм

Www.waveshare.com/wiki/Current/Power_Monitor_HAT

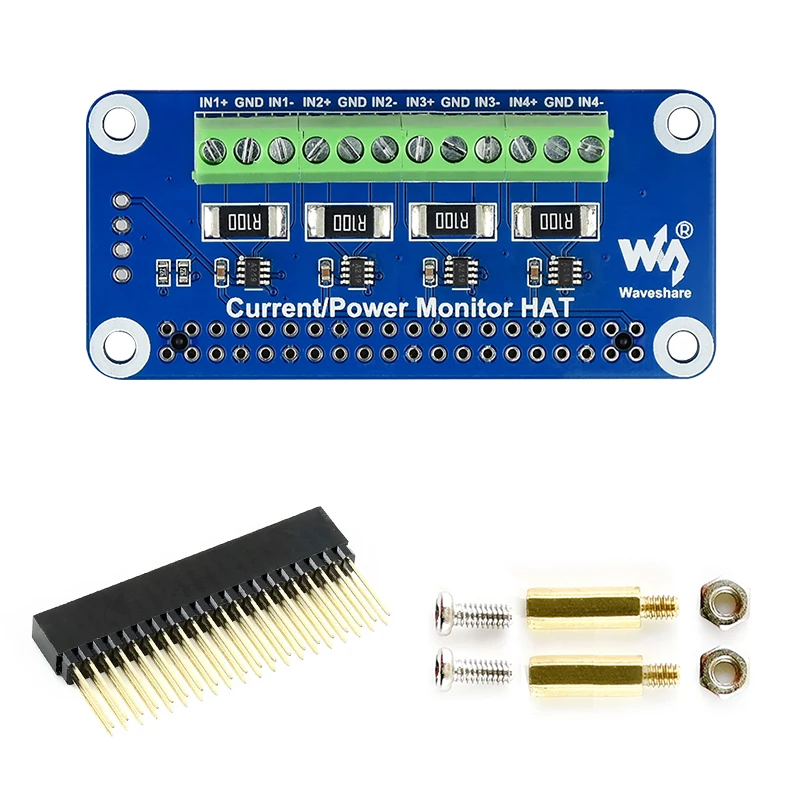

1 x 4-канальная шляпа монитора тока/напряжения/мощности

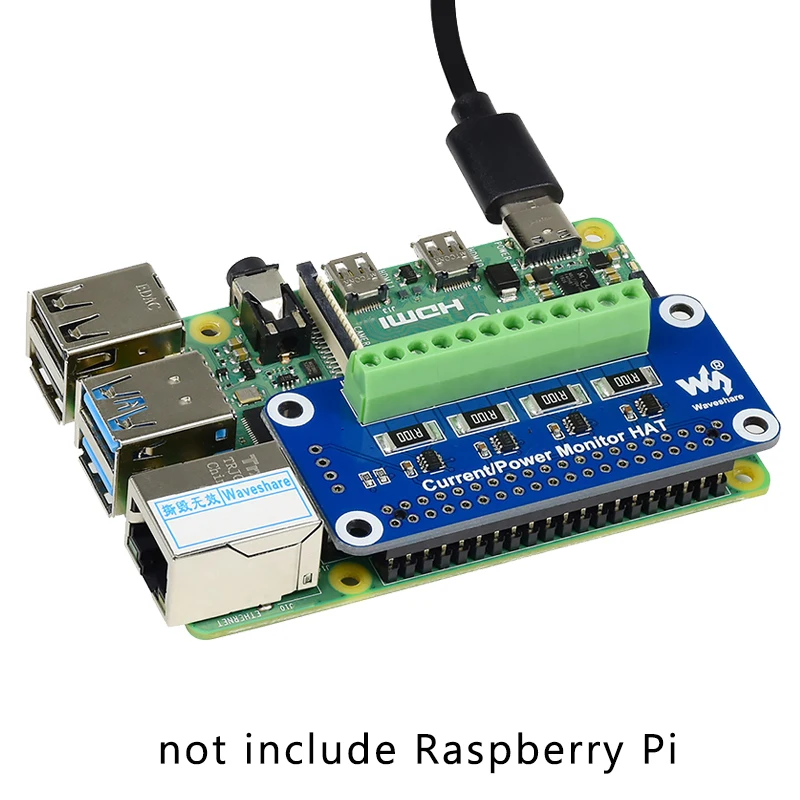

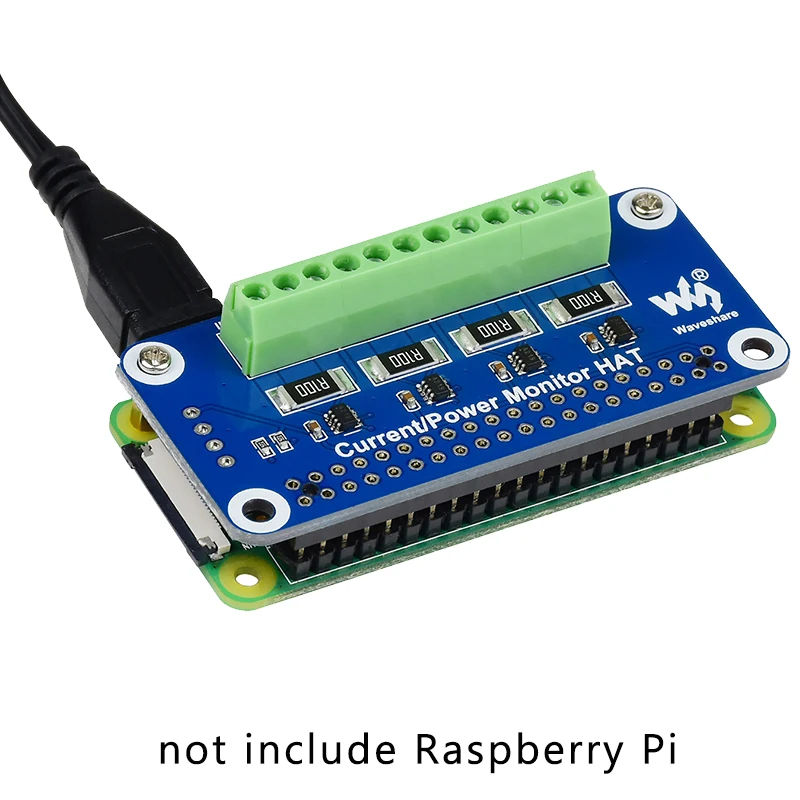

(Не включает Raspberry Pi)
