Плата расширения Raspberry Pi, компьютерный модуль, плата ввода-вывода с функцией PoE для Raspberry Pi см3CM3Lсм3 +см3 + L

Плата расширения Raspberry Pi Compute Module IO Board с функцией PoE для Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L



Введение

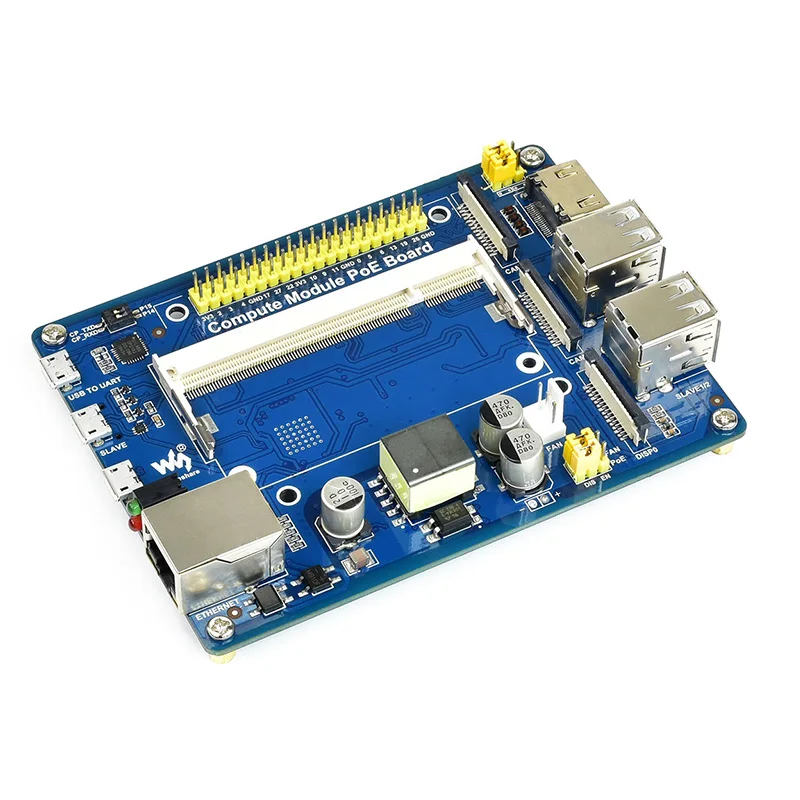

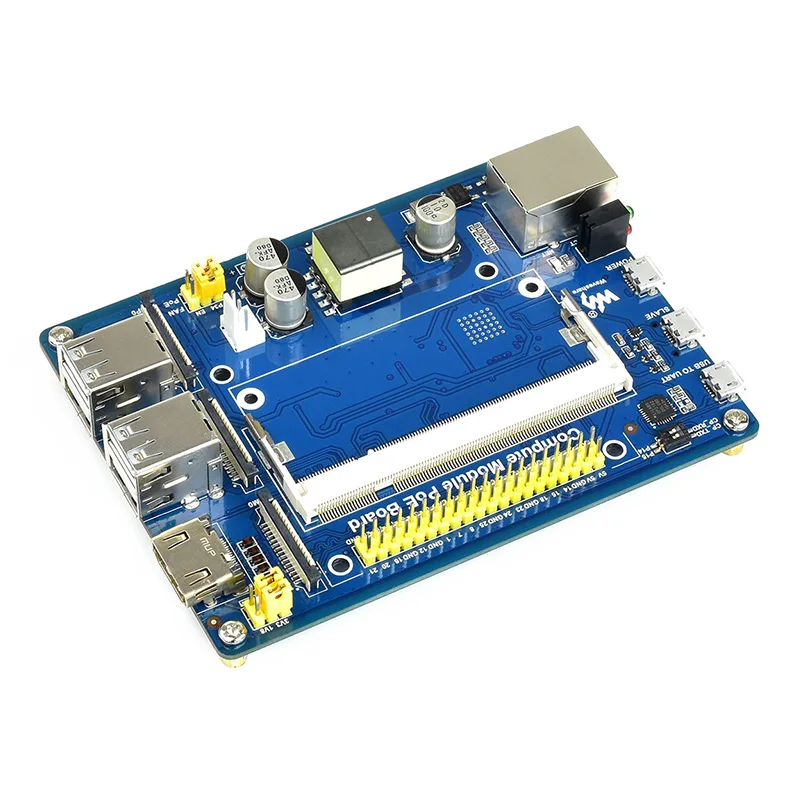

Плата PoE Compute Module-это плата разработки, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. С функцией PoE (Power over Ethernet) и универсальными встроенными периферийными интерфейсами, он подходит для оценки вычислительного модуля Raspberry Pi, также является идеальным выбором для конечных продуктов.

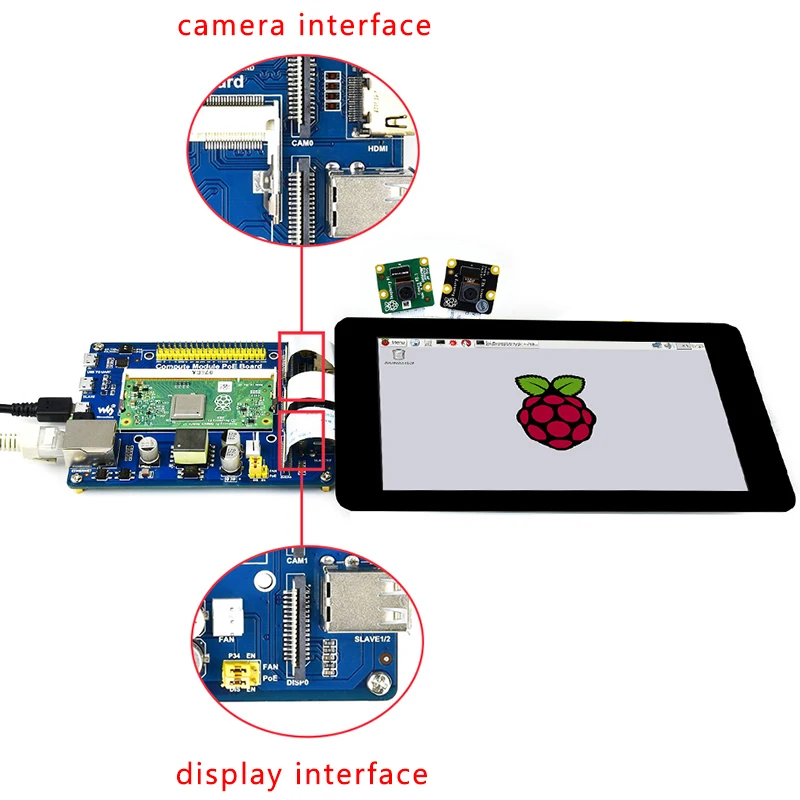

Особенности Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi 10/100 м авто-Согласование к порту Ethernet возможна скорость с функцией PoE 4 usb-порта, позволяет подключать больше usb-устройств 2x CSI камера интерфейсов Встроенные интерфейсы HDMI / DSI для подключения дисплеев Встроенный USB в UART, для последовательной отладки Интерфейс охлаждающего вентилятора, автоматическое включение питания или управление IO pins Принимает изолированные SMPS (импульсный режим питания) Технические характеристики Источник питания: порт micro USB/порт Ethernet PoE Вход питания PoE: 37V ~ 57V DC in Выходная мощность PoE: 5 В 2.5A Выход постоянного тока Сетевой стандарт: стандарт 802.3af PoE Размеры: 114 мм × 84,4 мм Монтажный размер отверстия: 3,2 мм What's on Board

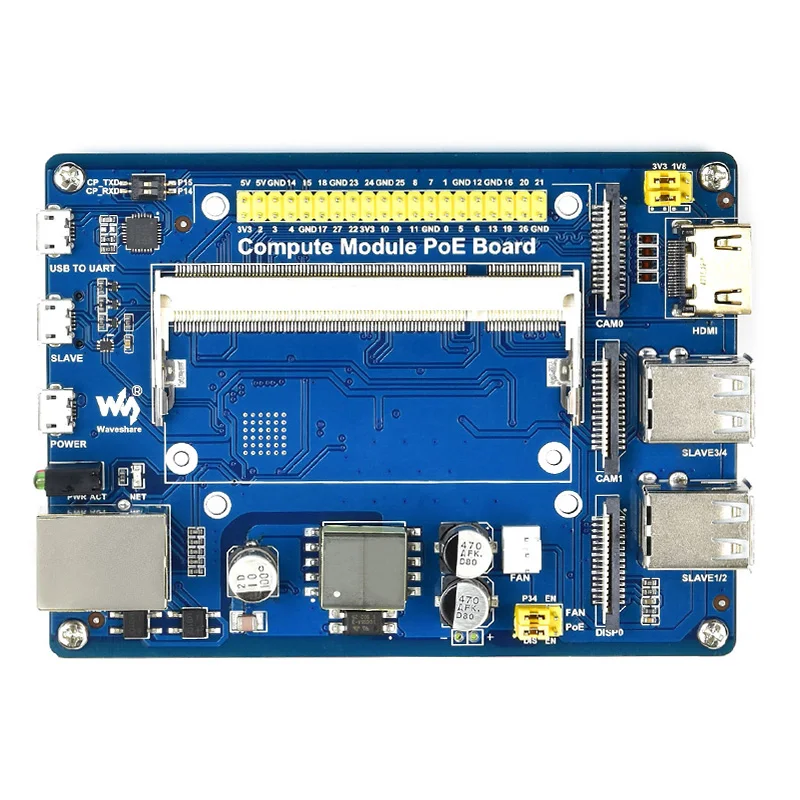

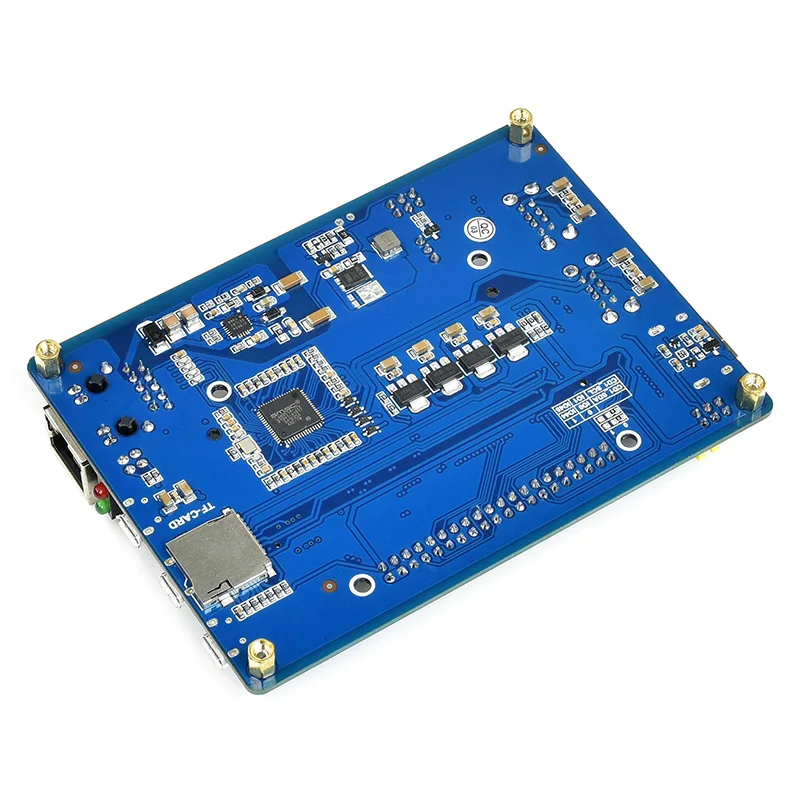

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Порт Ethernet с поддержкой PoE:10/100 м авто-согласование, для подключения маршрутизатор или коммутатор с функцией PoE DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD USB порты:4 usb-порта для подключения usb-устройств CSI интерфейс:2x CSI порты камеры, для подключения Raspberry Pi камеры HDMI порт Интерфейс USB в UART:Для последовательного отладки USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Мощность порт:5V 2.5A Слот для карты TF (нижняя сторона):Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант Охлаждающий вентилятор интерфейс LAN9514 (нижняя сторона):Мужские Водонепроницаемые полностью интегрированная usb-хаб и 10/100M Ethernet controller Si3404 PoE чип управления питанием (нижняя сторона) CP2102 USB в UART конвертер EP13 PoE силовой трансформатор Оптический Изолятор Два светодиодный индикаторы: Красный: Raspberry Pi индикатор питания Зеленый: индикатор рабочего состояния Raspberry Pi Рыболовная сеть сети индикатор Мостиковый выпрямитель VGx power config jumper:Настройте уровень ввода/вывода UART Выход конфигурации: Слева: Подключите Серийный порт CP2102 и Серийный порт Raspberry Pi Справа: отсоедините последовательный порт CP2102 и Серийный порт Raspberry Pi Вентилятор охлаждения конфигурации: P34: вентилятор управляется программой через P34 pin RU: вентилятор напрямую питается от источника питания 5 В Инжектор PoE конфигурации: DIS: отключить PoE EN: включить PoE Измерительные колодки напряжения PoE Пример

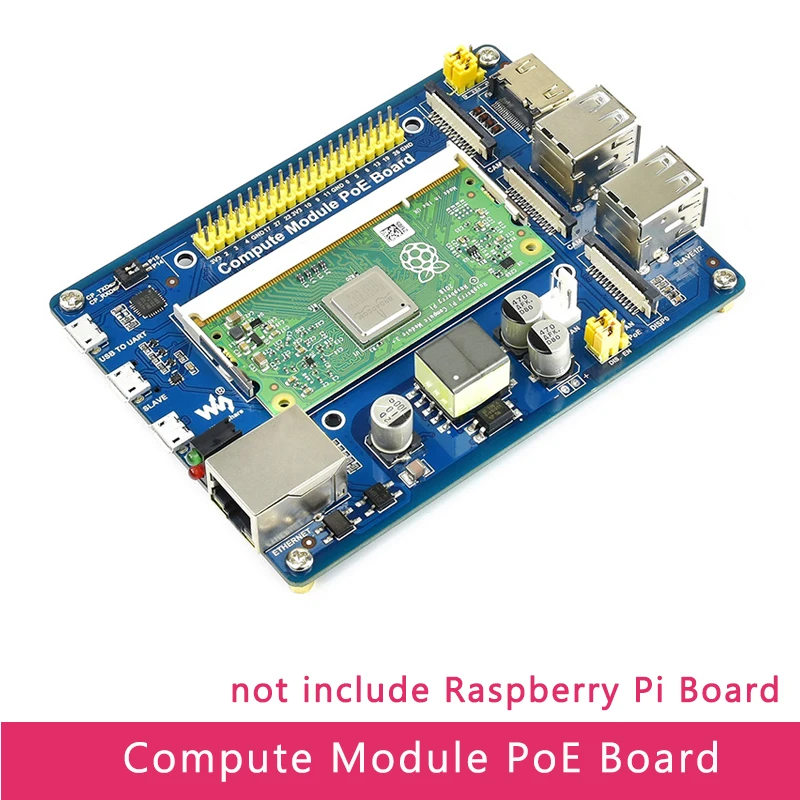

Примечание: Не включает Raspberry Pi CM3 +

Размеры

Развития ресурсы

Www.wav eshare.com/wiki/Compute_Module_PoE_Board



Упаковочный лист

(1 шт.);Компьютерная плата модуля IO (не включает Raspberry Pi CM3 +)
