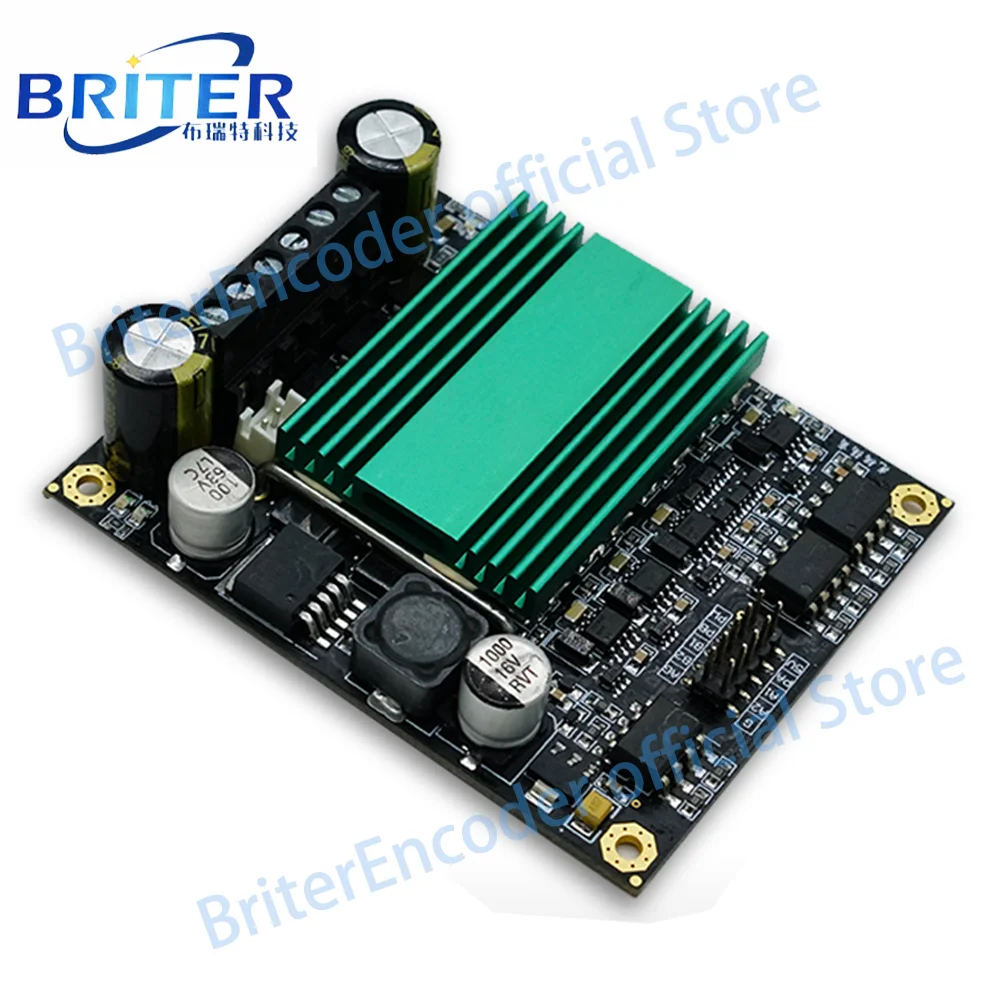

Двигатель привода доска DC 12V-48V 100A через двухканальный сигнал ультравысокой частоты h-мост изоляция оптопары для шаговый двигатель привода ЖК-дисплея

Оптопара версия изоляции ультра-широкий драйвер двигателя напряжения (теоретический до 60 в), как правило, до 48 В, предполагаемая Номинальная мощность составляет в пределах 500 Вт, этот модуль использует высокоскоростную оптопару 10 м для изоляции входного сигнала, эффективно предотвращая помехи от платы привода от вмешательства в панель управления. Сделайте систему более стабильной и надежной, и в этом модуле используется высококачественная новая Оригинальная силовая трубка, поэтому наивысший Номинальный ток может достигать 100 А.

Этот модуль может использоваться для привода общих мощных двигателей постоянного тока с максимальным током 100 А и стабильной производительностью, что не соответствует общим интегрированным приводам двигателя. Поэтому он очень подходит для соревнований роботов, соревнований колесниц и соревнований по умным автомобилям.

Конечно, этот модуль привода двигателя также очень подходит для новичков, которые учатся управлению двигателем, потому что его метод управления очень прост, см. Следующее описание для получения подробной информации.

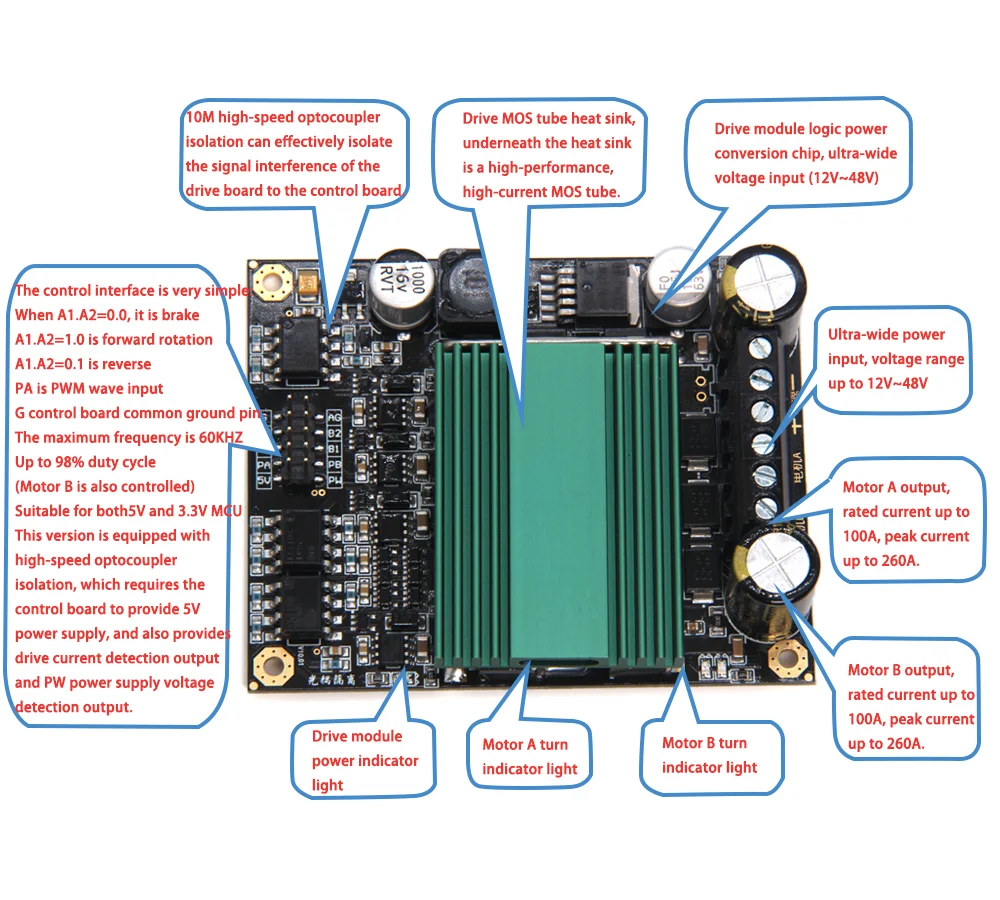

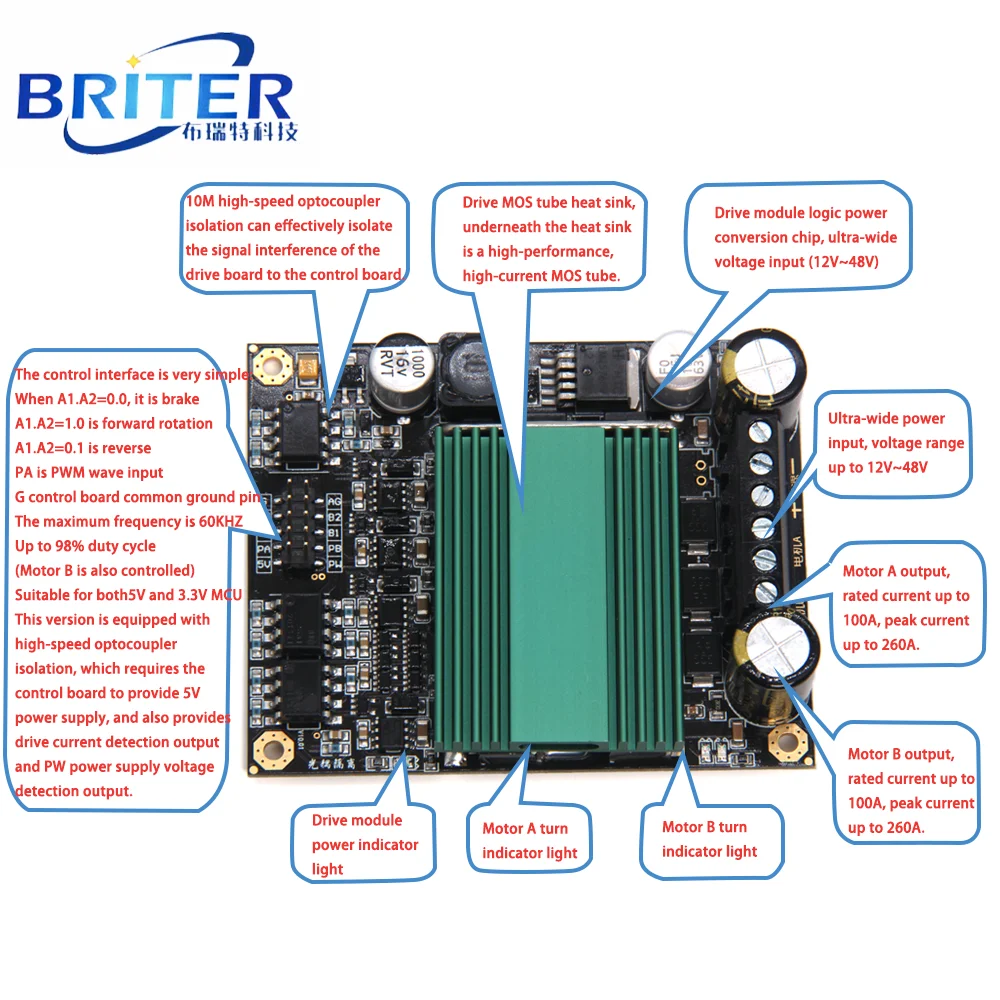

Особенности модуля привода:

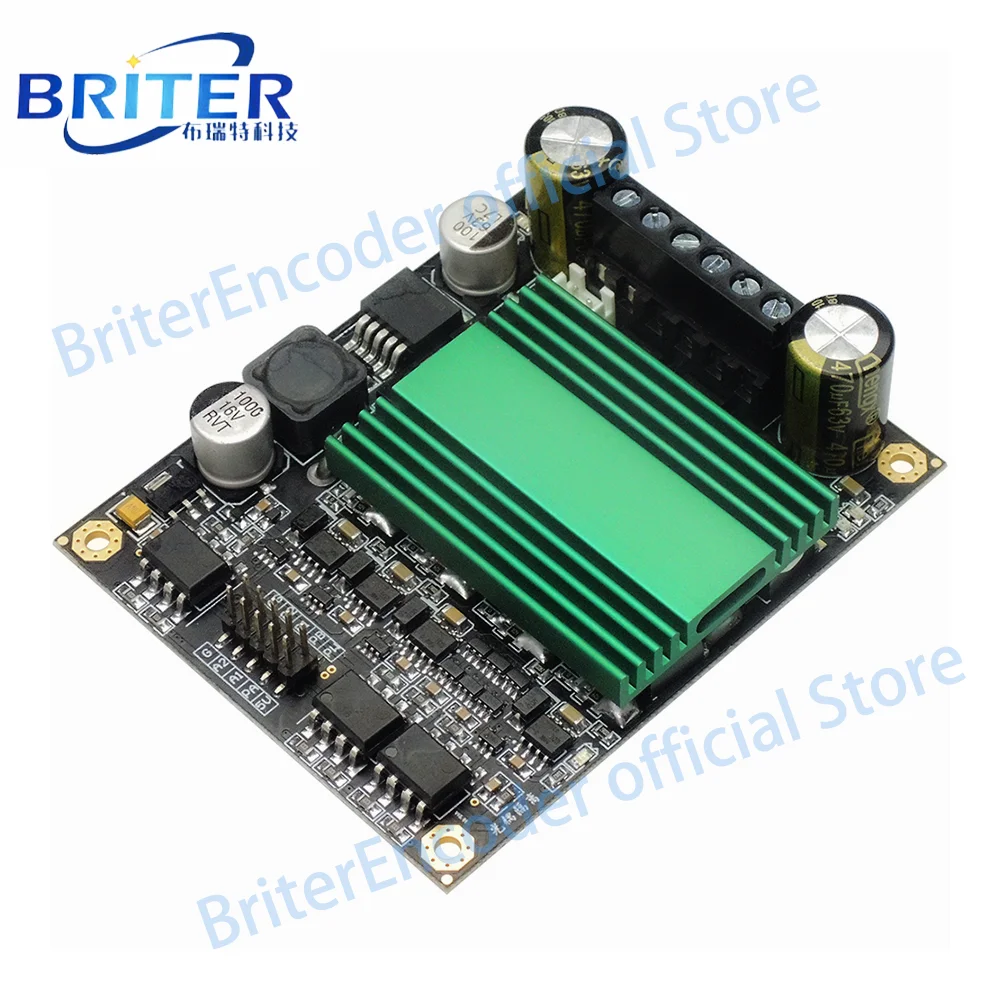

1. Основной элемент модуля привода-патч, высокая интеграция, утонченный дизайн макета платы, очень красивый, очень маленький, двухходовой мощный модуль привода двигателя постоянного тока размером всего 82 мм * 70 мм

2. Большие радиаторы, особенно при работе с высоким током

3. Максимальный номинальный ток-100 А, сопротивление-0,0015 Ом

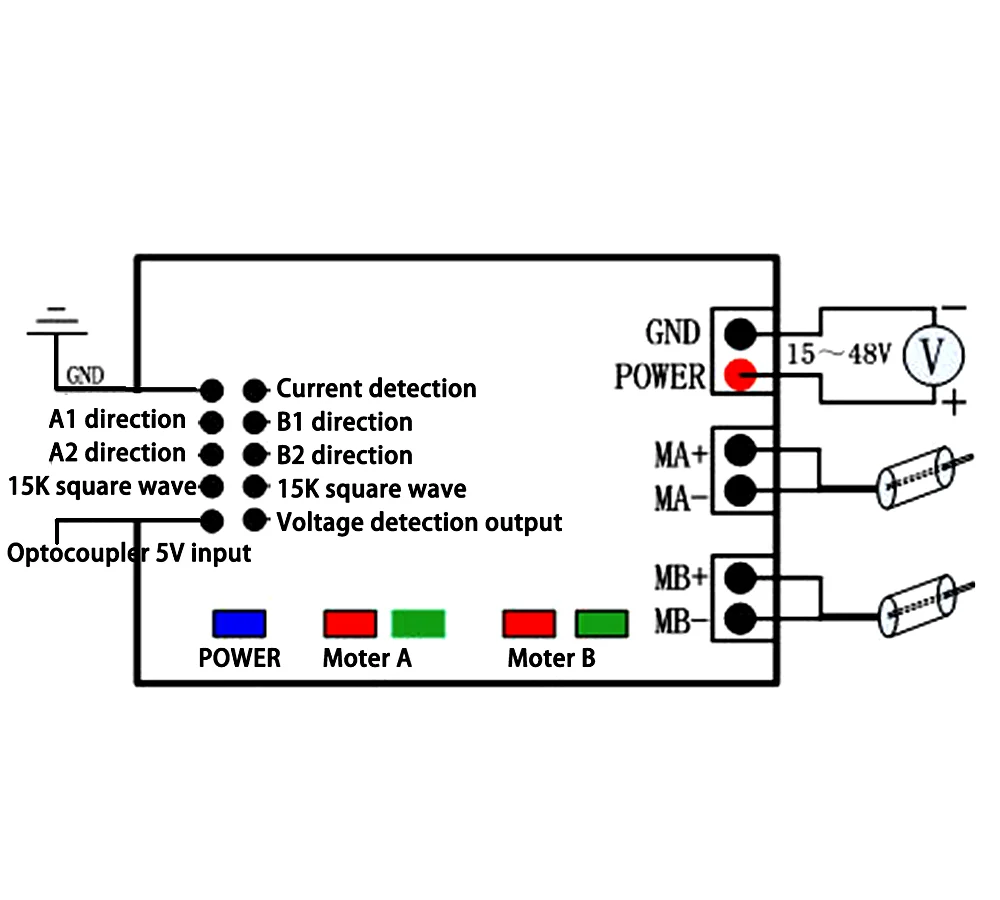

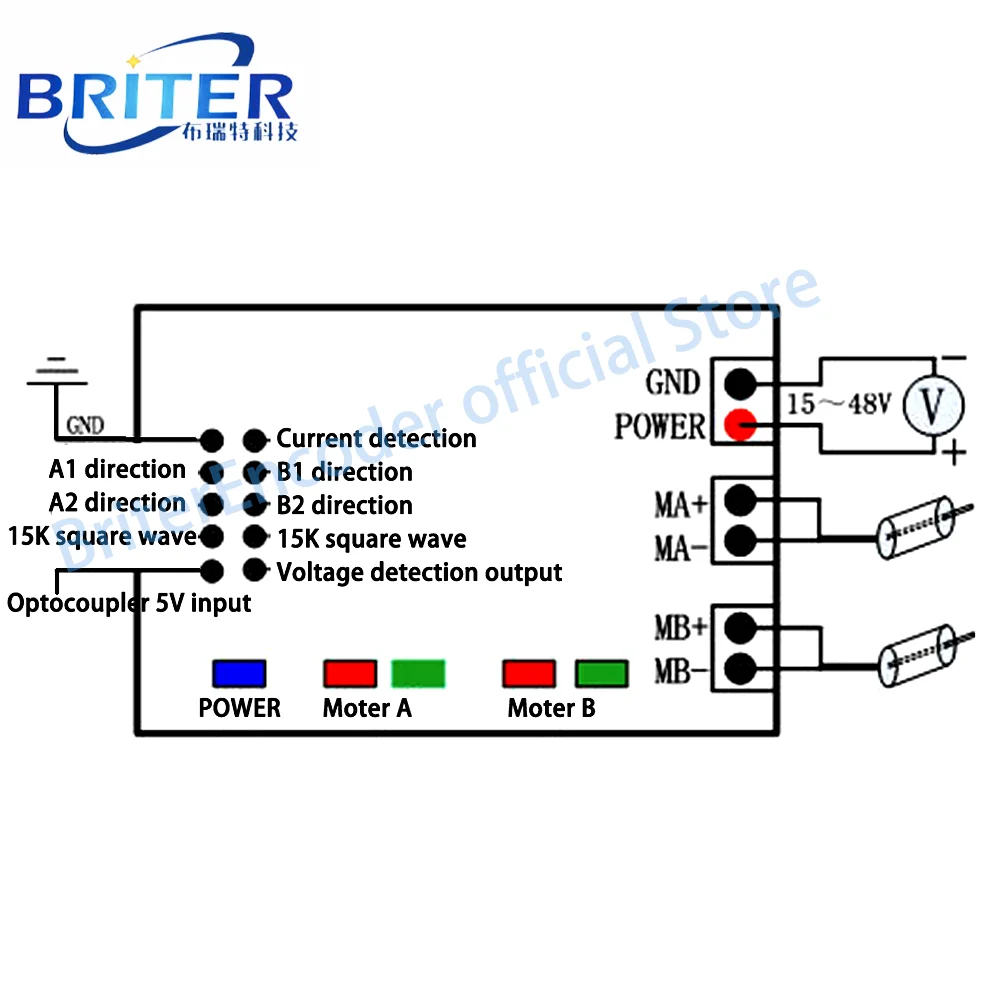

4. Интерфейс управления очень прост:

A1.A2 = 0,0 при торможении;

Когда A1.A2 = 1,0 вперед;

A1.A2 = 0,1 при реверсе;

PA является PWM волновой вход (Управление скоростью двигателя);

G для контрольной платы общий наземный штифт (B дорога для того же управления)

5.3.3V и 5V микроконтроллеры могут управлять этим модулем и требуют только электрической мощности (DC 12V ~ 48v)

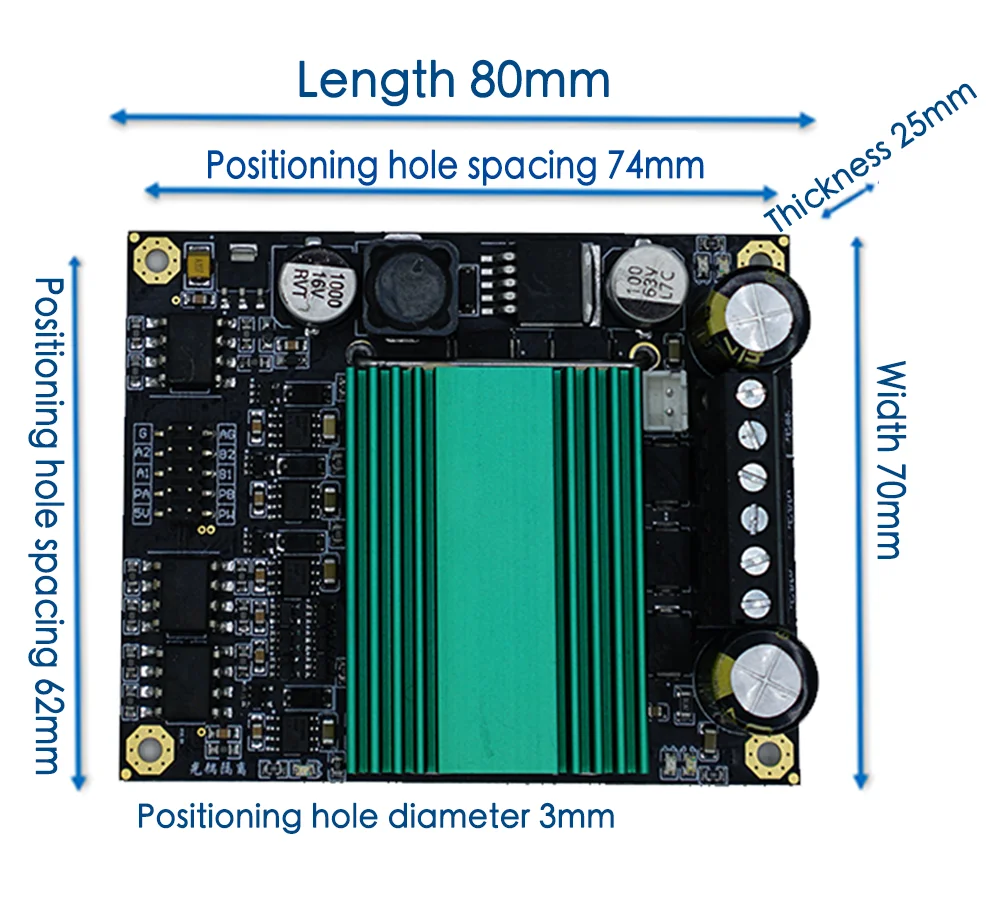

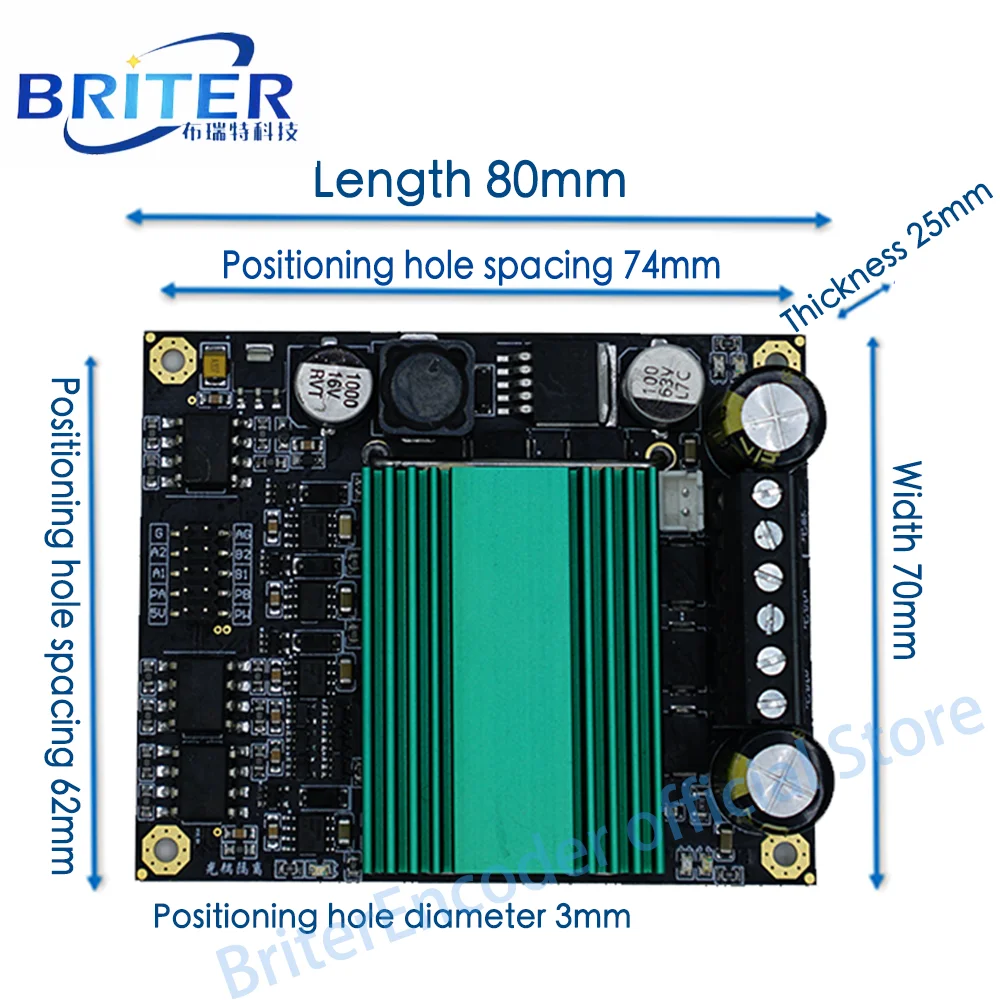

Механические параметры модуля привода:

1) длина, ширина и высота = 80 мм * 70 мм * 25 мм;

2) распределены четыре отверстия для позиционирования 3 мм с интервалом 74 мм * 62 мм;

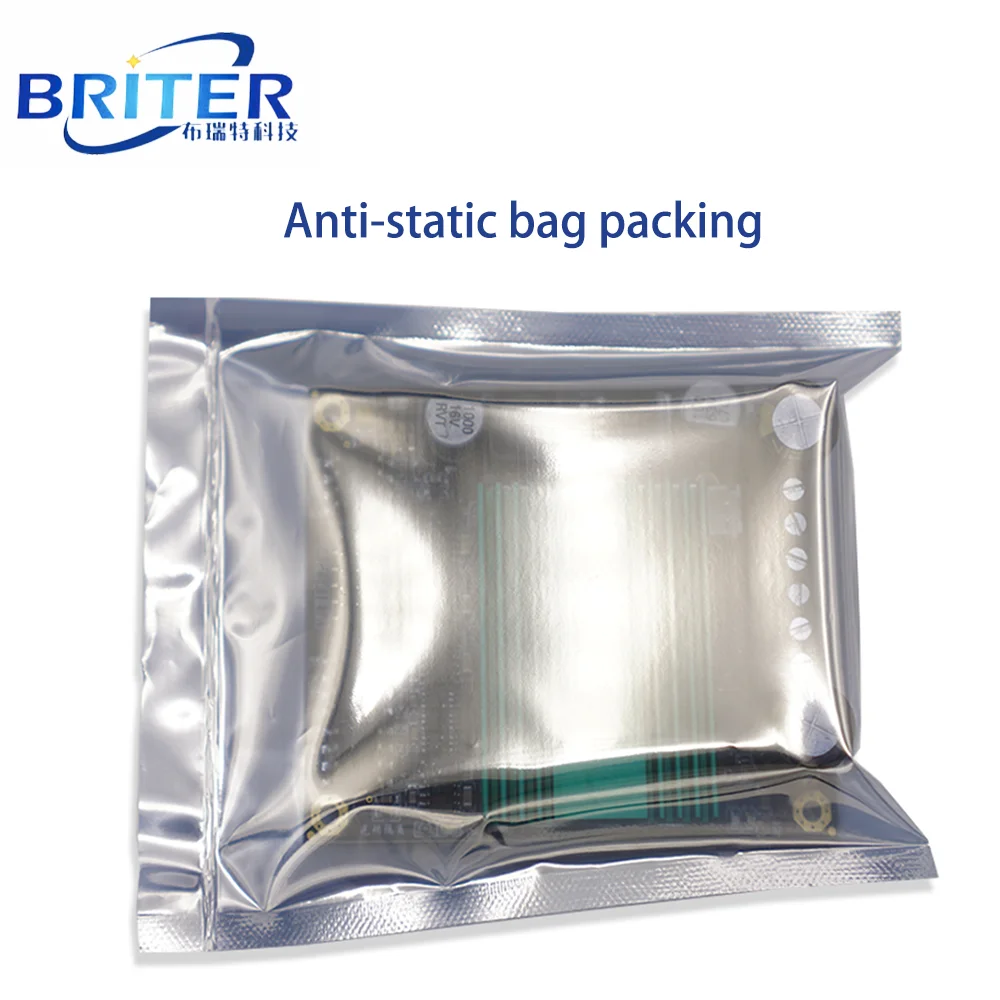

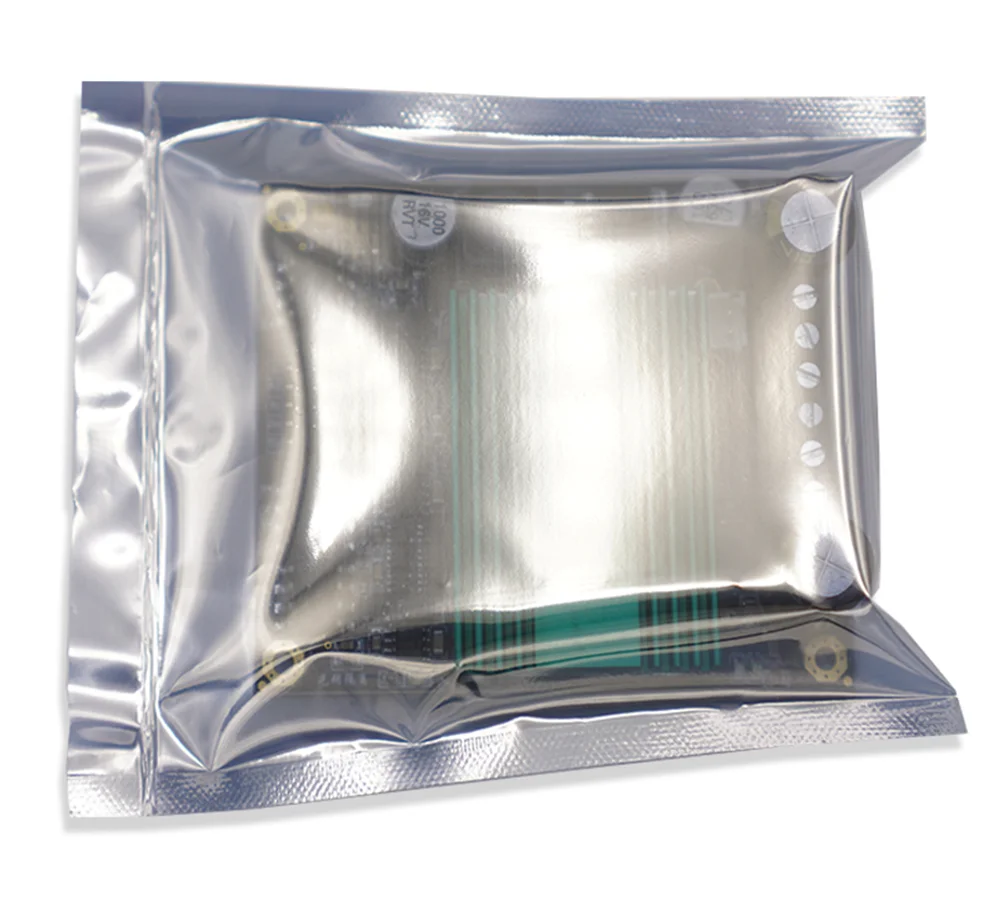

3) Упаковано в антистатический пакет при отправке.
