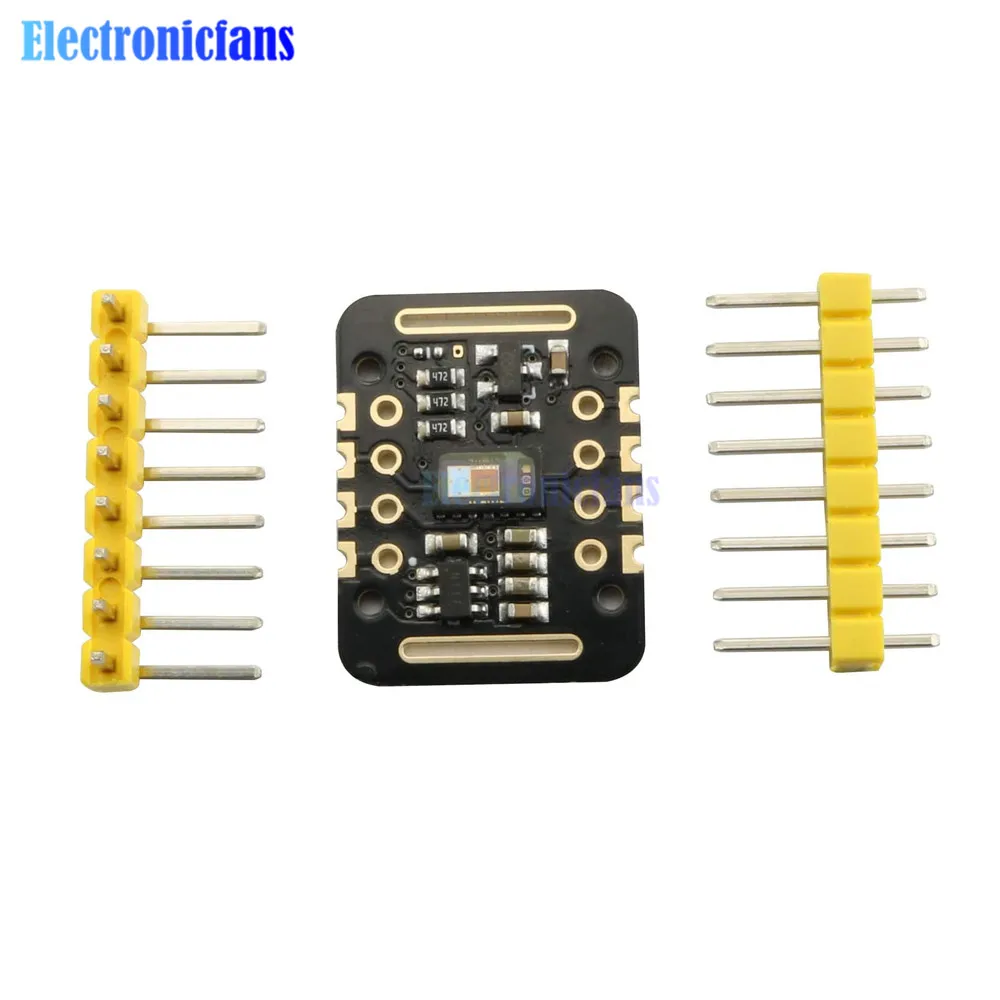

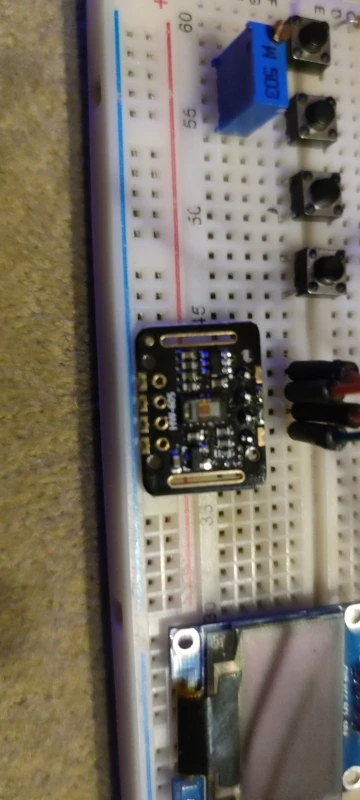

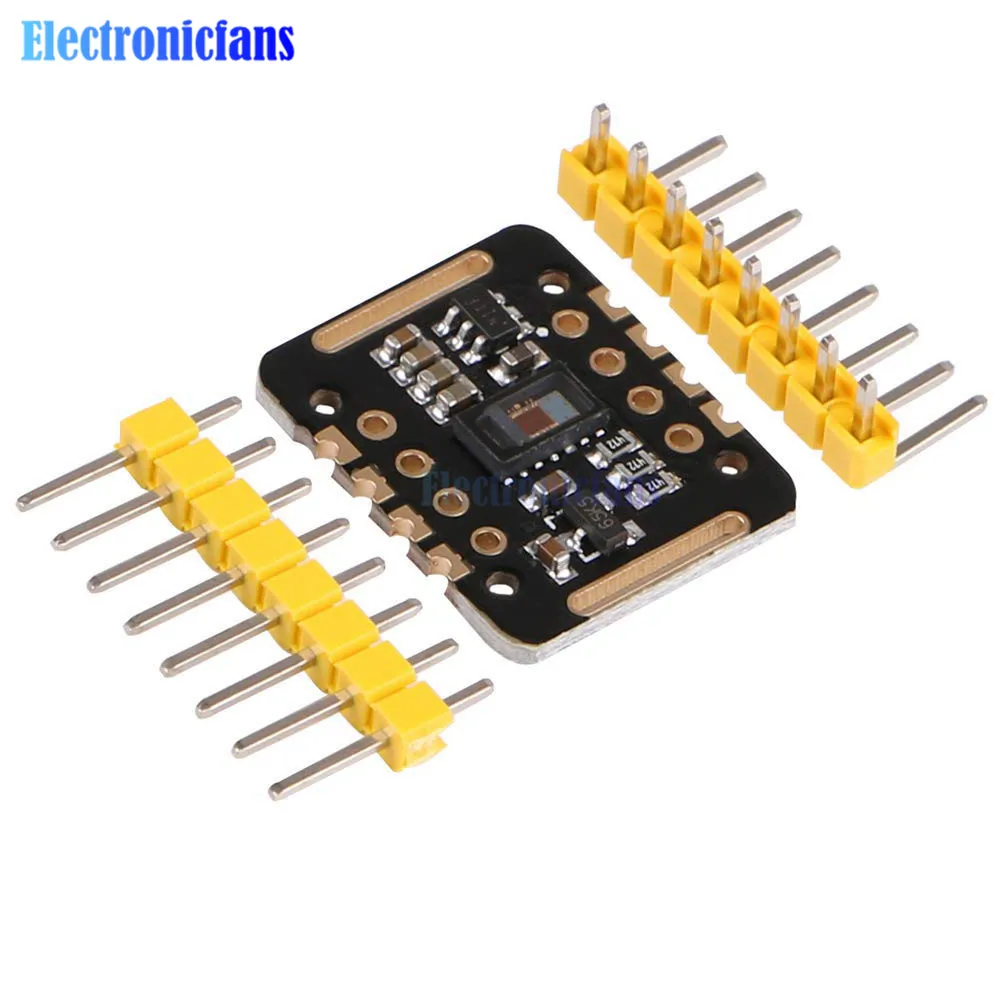

1 шт. MAX30102 модуль датчика сердечного ритма Пульс обнаружения датчик кислорода в крови тест-модуль концентрации для arduino STM32Описание:
MAX30102-это интегрированный Пульсоксиметр и модуль датчика пульса. Он интегрирует светодиодный красный и инфракрасный светодиодный, фотодетектор, оптическое устройство и малошумную электронную схему с подавлением окружающего светильник. MAX30102 использует источник питания 18 в и отдельный источник питания 50 в для внутренних светодиодов. Носите устройство для измерения пульса и сбора кислорода в крови и носите его на пальцах, мочке уха и запястье. Стандартный I2C-compatible интерфейс связи может передавать собранные значения на Arduino, KL25Z и другие микроконтроллеры для расчета пульса и кислорода в крови. Кроме того, чип также может выключить модуль через программное обеспечение, ток в режиме ожидания близок к нулю, и источник питания всегда поддерживается. Благодаря отличной производительности чип широко используется в мобильных телефонах серии Samsung Galaxy S. Чип интегрирует стеклянную крышку, чтобы эффективно устранить внешние и внутренние помехи на светильник и имеет лучшую надежную производительность.
Параметр:
Светодиодный Длина волны: 660нм/880нм
Светодиодный Напряжение питания: 3,3-5V
Тип сигнала обнаружения: отражающий светильник (PPG)

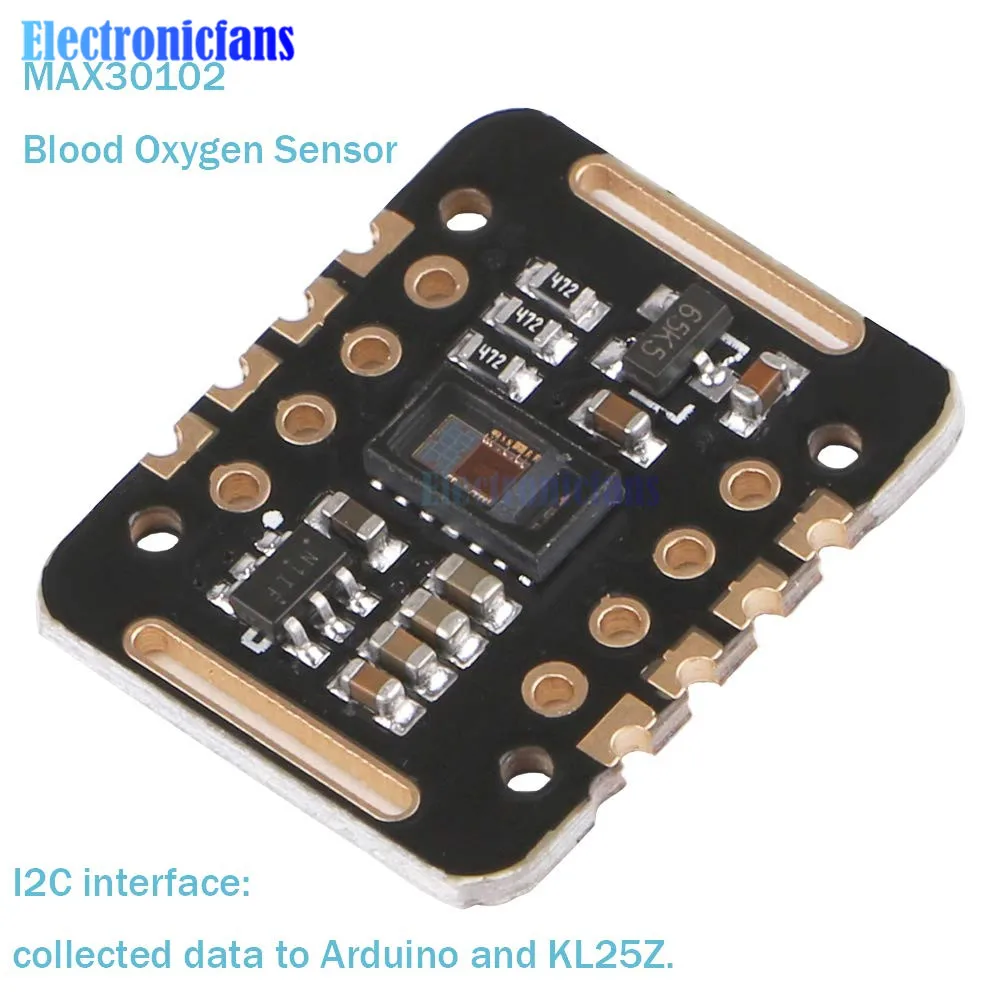

Интерфейс выходного сигнала: I2C интерфейс
Напряжение интерфейса связи: 18-3.3V-5V (опционально)
Размер отверстия в сборке: 0.5x8.5мм
Принцип работы: светильник-растворения метод: измерение пульса и оксиметр насыщенность с использованием тканей человеческого тела, чтобы вызвать разных светильник с высоким коэффициентом пропускания в тех случаях, когда изображения кровеносных сосудов ударов; Светильник источник света: специфическая длина волны освещающая полюсная трубка селективная для оксигемоглобина (HbO2) и гемоглобина (Hb) в артериальной крови; Коэффициент пропускания преобразуется в электрический сигнал: Чтобы увеличить или уменьшить громкость звука в артериальные принимающий больщую пульсацию меняется на светильник коэффициент пропускания светильник. В это время светильник отражается тканью человеческого тела путем фотоэлектрического преобразования, преобразуется в электрический сигнал, усиливается и выводится.

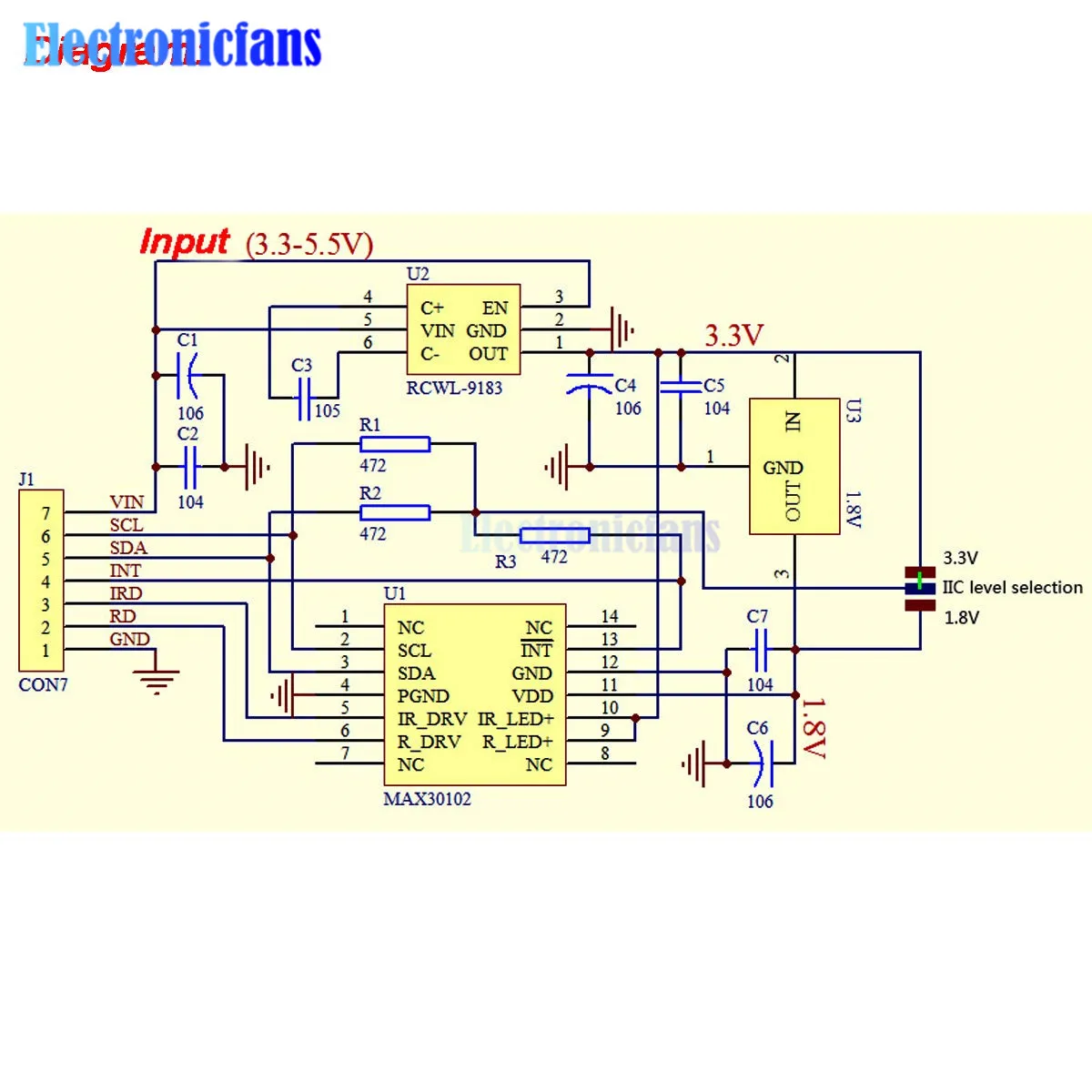

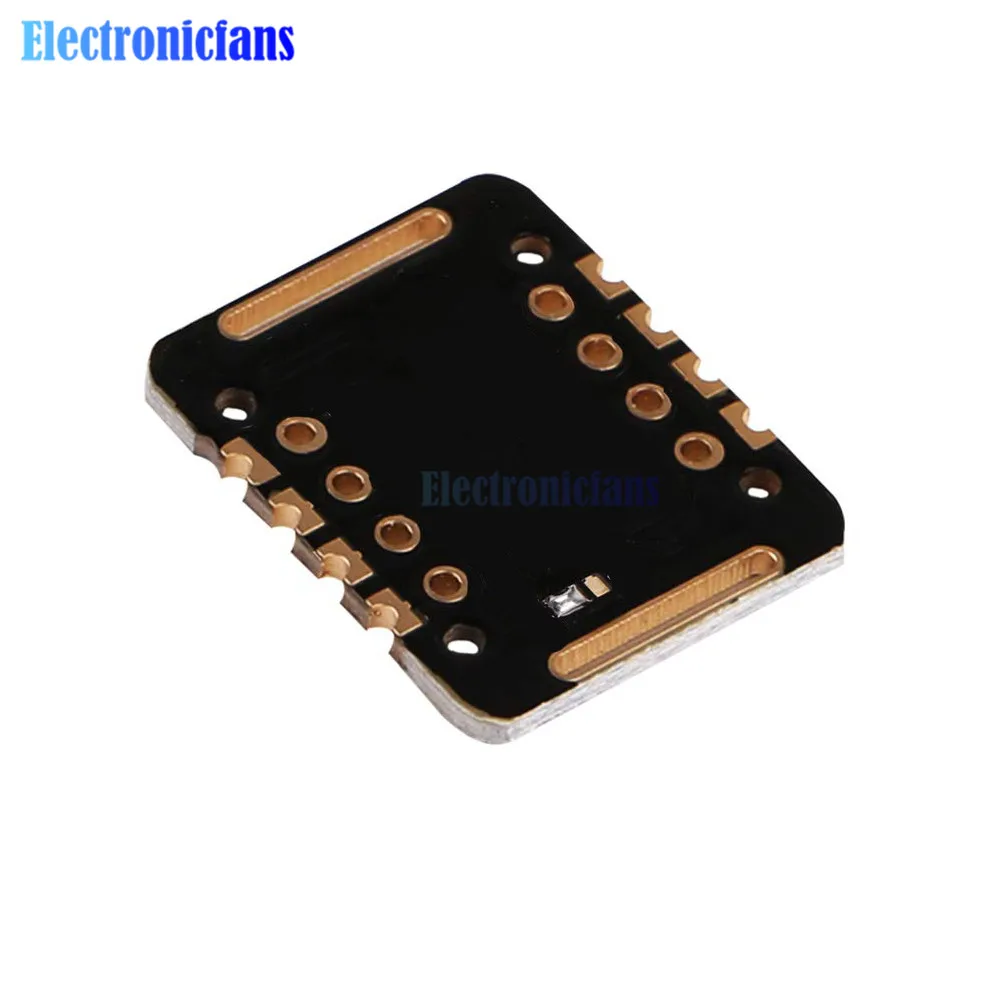

Описание штифта:

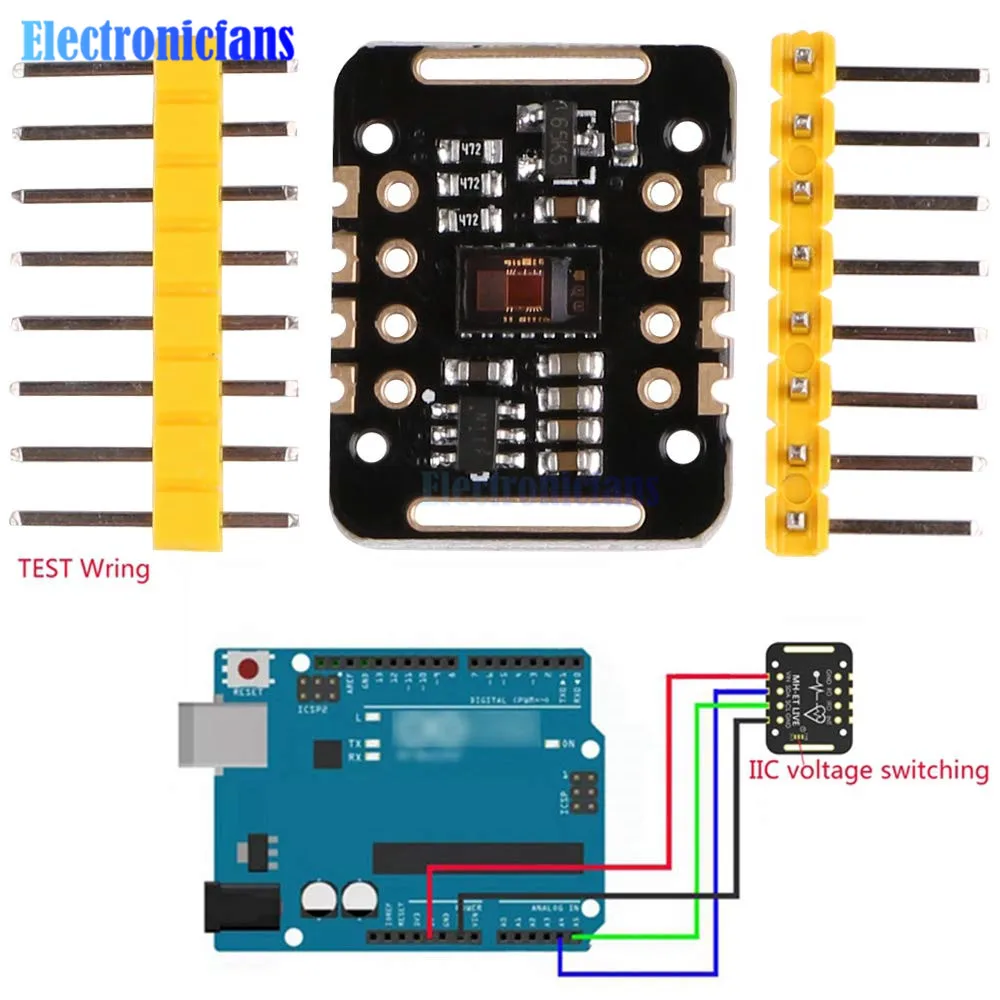

VIN: основного источника питания входных сигналов 1,8 V-5V; 3-bit pad: Выберите подтягивание уровень автобуса, в зависимости от pin мастер напряжения, выберите 1,8 в или 3,3 В (этот терминал содержит 3,3 В и выше)
SCL: Подключите часы шины I2C;
SDA: данные, подключенные к шине I2C;
INT: штырь прерывания чипа MAX30102;
RD: Красный Чип MAX30102, светодиодный наземный терминал,-как правило, не подключен;
IRD: IR, светодиодный заземляющий чип MAX30102, как правило, не подключен;
GND: заземляющий провод
Посылка включает в себя:
Модуль датчика сердечного ритма MAX30102-1 шт.
