Счетчик импульсов, высокоуровневый триггерный релейный модуль 0-10 кГц, счетчик частоты для двигателя, датчика Холла, 12 В постоянного тока

Счетчик импульсов, постоянный ток 12 В, высокоуровневый триггерный релейный модуль 0-10 кГц, счетчик частоты для датчика скорости двигателя

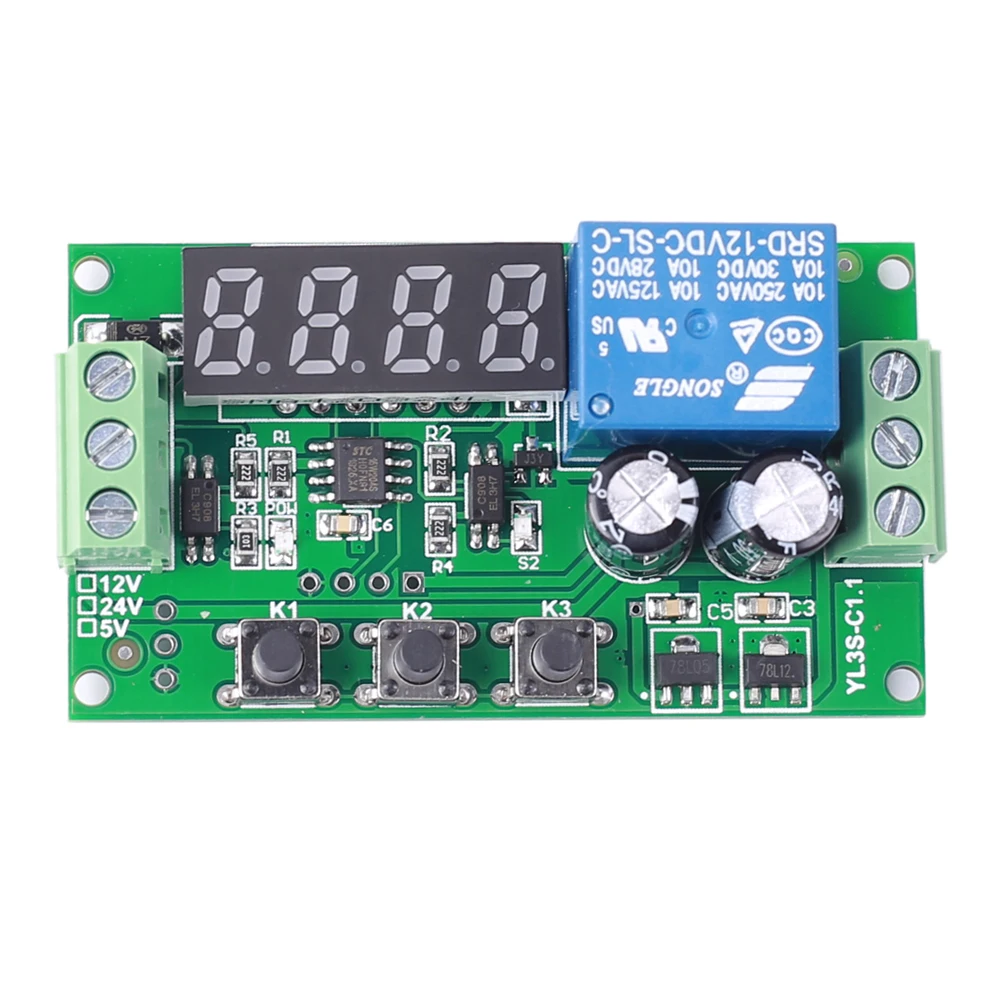

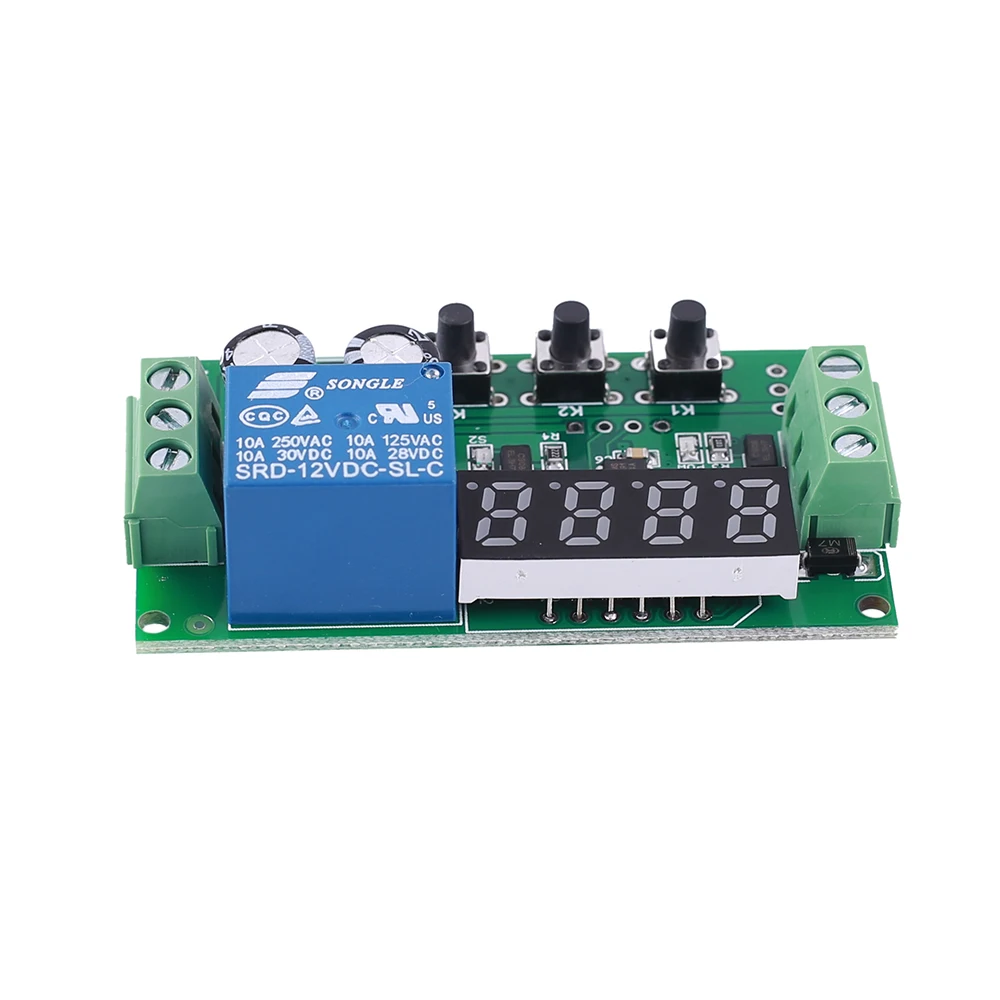

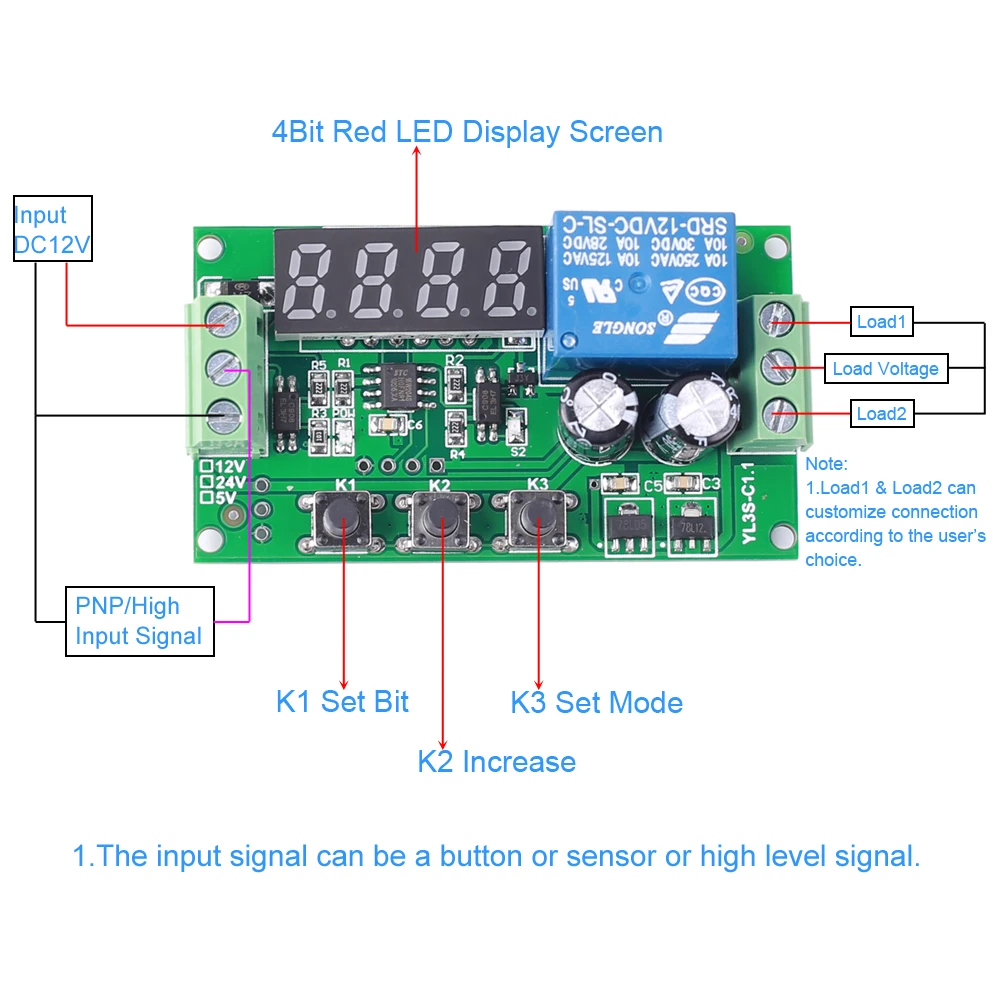

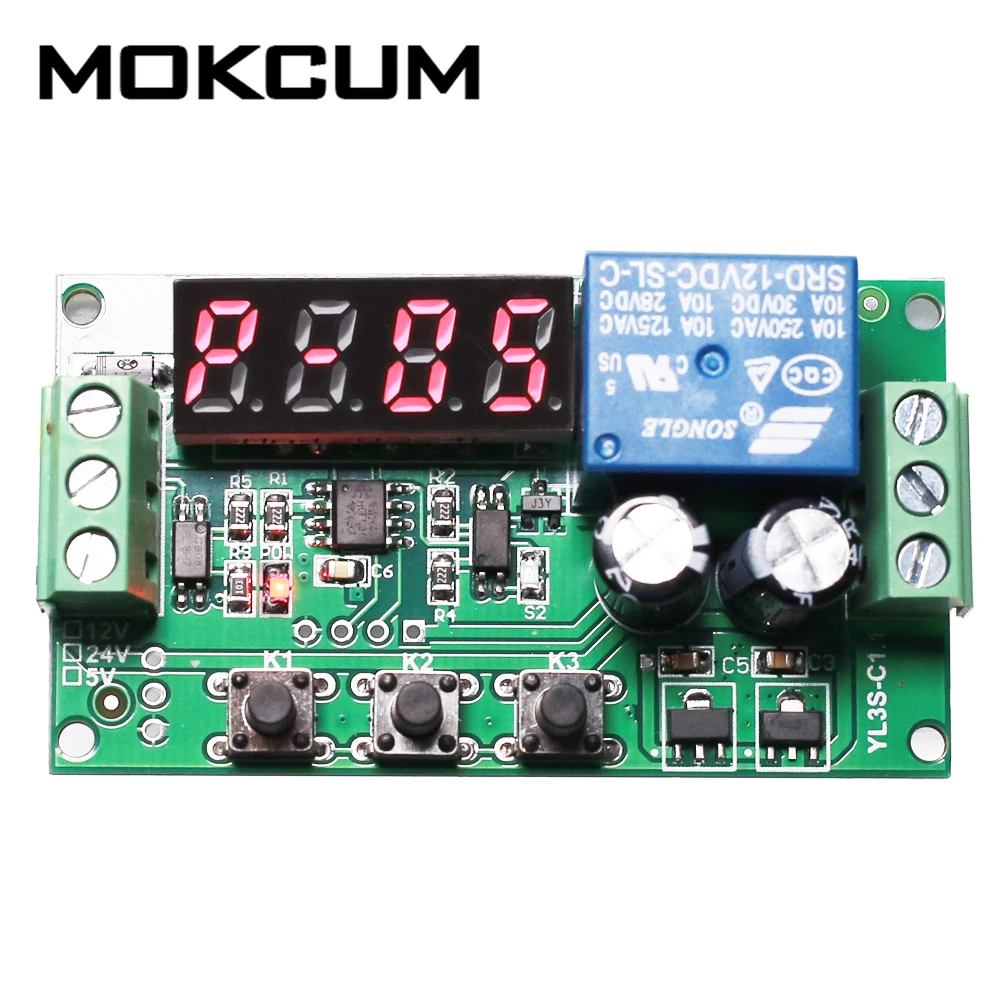

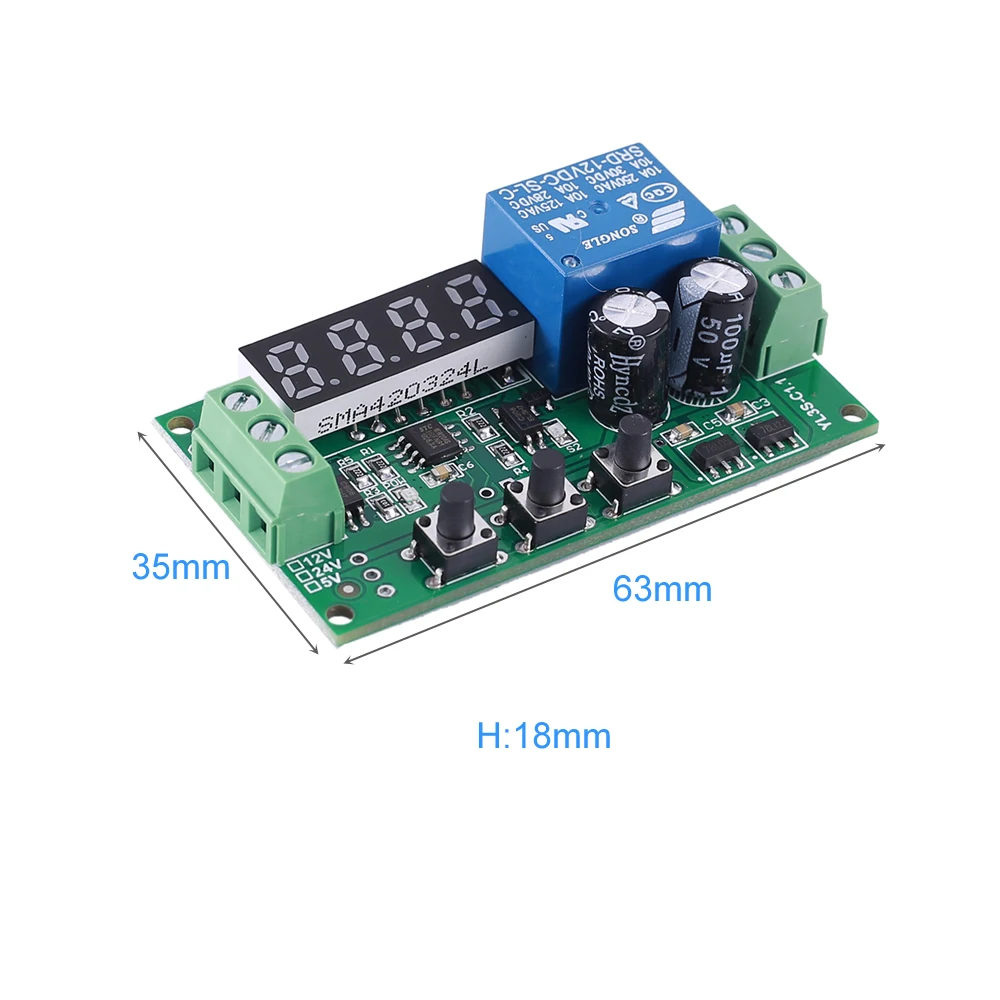

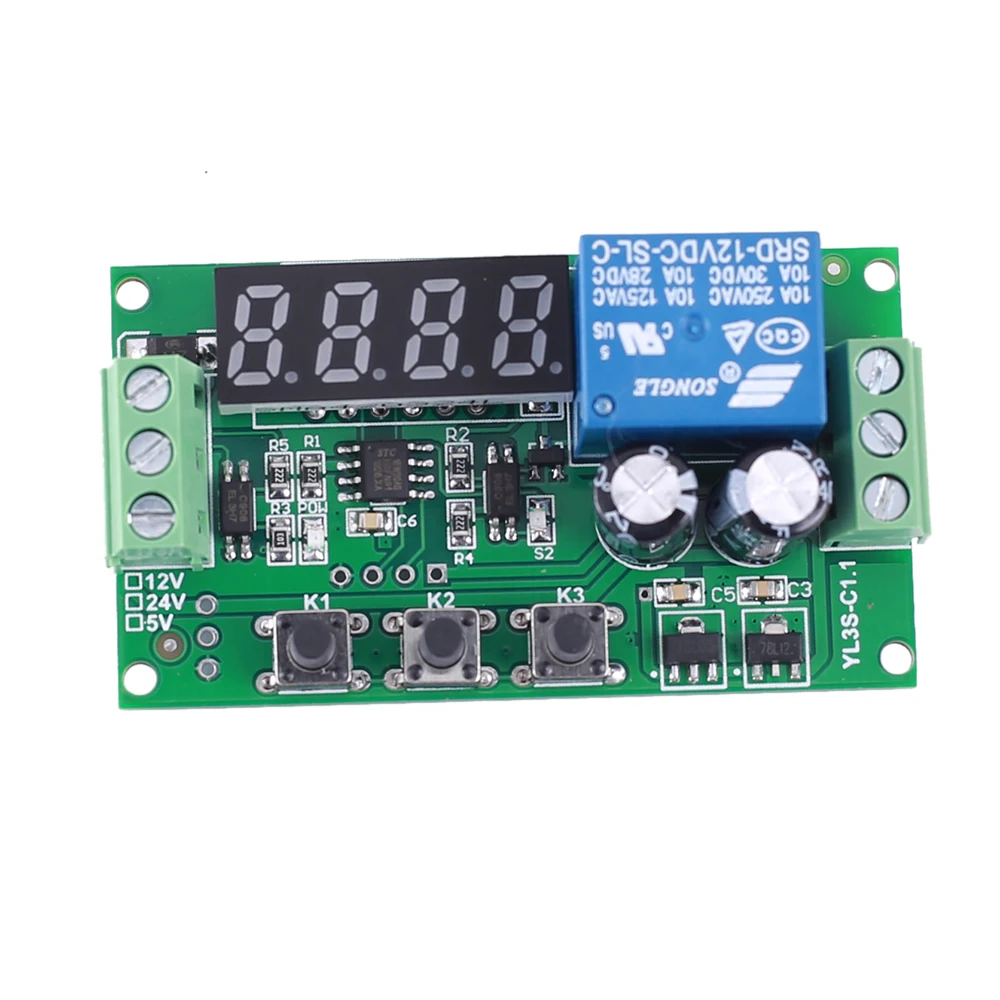

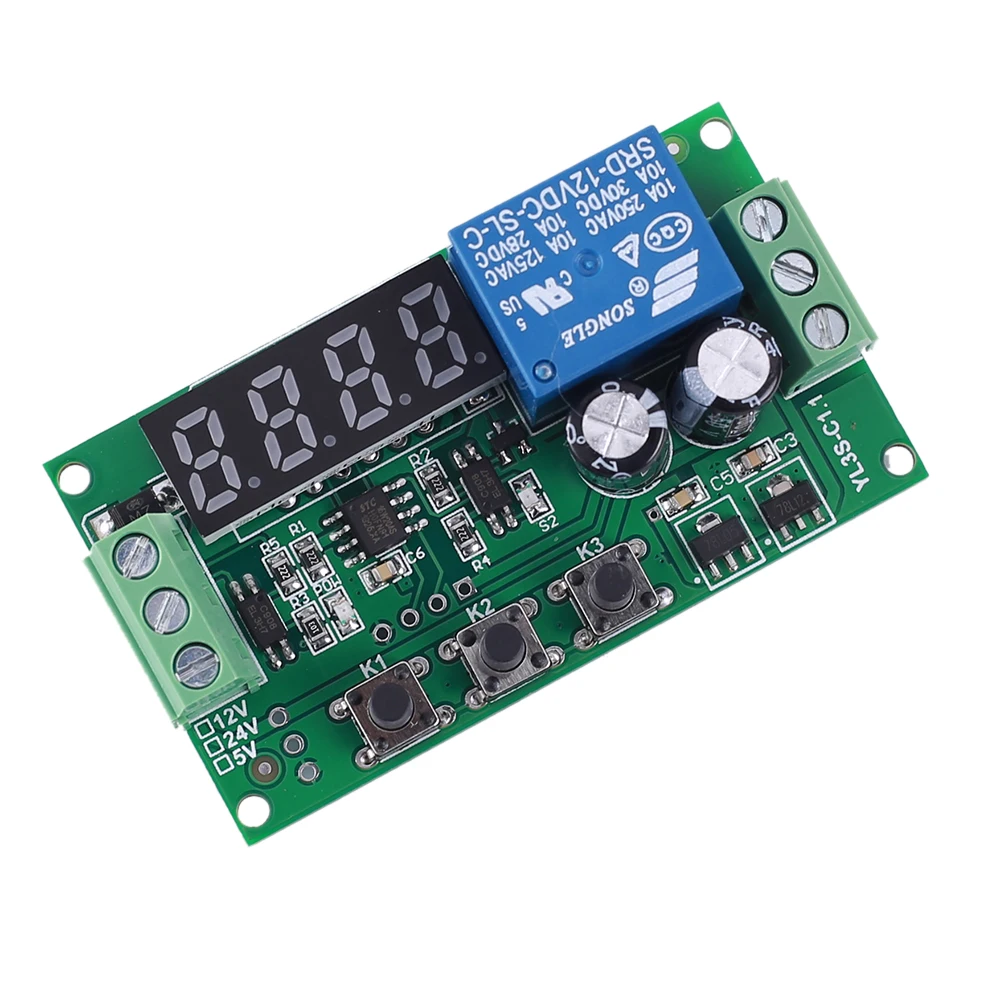

1. Описание: YL3S-C1.1-это частотомер 0-10 кгц. Он может определять количество импульсов входного сигнала и посредством расчетов контролировать различные рабочие состояния нагрузки. 2. Особенности: 1>. Настройте 8 режимов работы 2>. Триггер импульсного сигнала 3>. Поддержка функции памяти параметров 4>. Релейный выход 5>. Защита от обратного подключения питания 3. Параметры: 1>. Название продукта: YL3S-C1.1 0-10 кГц Частотный счетчик импульсов 2>. Номер товара: YL3S-C1.1 3>. Рабочее напряжение: 12 В постоянного тока 4>. Тип триггера: Кнопка/PNP/Управление высоким уровнем 5>. Тип выхода: релейный выход (Не выходное напряжение!) 6>. Напряжение нагрузки: 250 В переменного тока 10 А или 30 В постоянного тока 10 А 7>. Дисплей: 4-битный красный светодиодный экран 8>. Частота импульсов: 0-10 кГц 9>. Высокий уровень импульса:>5 В 10>. Низкий уровень импульса:<1 в 11>. Импульсный ток:>25 мА 12>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 13>. Диапазон рабочей влажности: 5%-100% RH 14>. Размер модуля: 63*35*18 мм 4. Установить параметр: 1>. Нажмите кнопку K1, чтобы задать значение параметра: 1,1>. Нажмите кнопку K1 в первый раз: первая бита будет мигать. Используется для настройки самого высокого бит для значения параметра pv1.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. 1,2>. Нажмите кнопку K1 во второй раз: второй бит будет мигать. Используется для настройки второго бит для значения параметра pv1.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. 1,3>. Нажмите кнопку K1 в третий раз: третий бит будет мигать. Используется для настройки третьего бит для значения параметра pv1.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. 1,4>. Нажмите кнопку K1 в четвертый раз: четвертый бит будет мигать. Используется для настройки самого низкого бита для значения параметра pv1.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. 1,5>. Нажмите кнопку K1 в пятый раз: первая бита будет мигать. Используется для настройки самой высокой биты для значения параметра pv2.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV2. 1,6>. Нажмите кнопку K1 в шестой раз: второй бит будет мигать. Используется для настройки второго бит для значения параметра pv2.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV2. 1,7>. Нажмите кнопку K1 в седьмой раз: третий бит будет мигать. Используется для настройки третьего бит для значения параметра pv2.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV2. 1,8>. Нажмите кнопку K1 в восьмой раз: четвертый бит будет мигать. Используется для настройки самого низкого бита для значения параметра pv2.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV2. 1,9>. Нажмите кнопку K1 в девятый раз: первая бита будет мигать. Используется для настройки самой высокой биты для значения параметра pv3.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV3. 1,10>. Нажмите кнопку K1 в десятый раз: второй бит будет мигать. Используется для настройки второго бит для значения параметра pv3.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV3. 1,11>. Нажмите кнопку K1 в одиннадцатый раз: третий бит будет мигать. Используется для настройки третьего бит для значения параметра pv3.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV3. 1,12>. Нажмите кнопку K1 в двенадцатый раз: четвертый бит будет мигать. Используется для настройки самого низкого бита для значения параметра pv3.затем нажмите кнопку K2/K3, чтобы задать значение для 0 ~ 9. Для некоторых режимов работы не требуется устанавливать PV3. 1,13>. Нажмите кнопку K1 в тринадцатый раз, чтобы сохранить параметры, отобразить «0000' и вернуться в нормальное состояние дисплея. 2>. Нажмите кнопку K3, чтобы настроить режим работы: 2,1>.P-01: релейный выход включается, если количество импульсов, обнаруженных за 1 секунду, больше заданного значения параметра PV1. В противном случае реле выключается. 2,2>.P-02: релейный выход выключается, если количество импульсов, обнаруженных за 1 секунду, больше заданного значения параметра PV1. В противном случае включается реле. 2,3>.P-03: релейный выход включается, если количество импульсов, обнаруженных за 1 секунду, между нижним предельным значением PV1 и верхним предельным значением PV2. В противном случае реле не будет работать. 2,4>.P-04: релейный выход выключается, если количество импульсов, обнаруженных за 1 секунду, между нижним предельным значением PV1 и верхним предельным значением PV2. В противном случае реле будет работать. 2,5>.P-05: релейный выход включается, если количество импульсов, обнаруженных за 1 секунду, больше верхнего предельного значения PV2. Выход реле отключается, если количество импульсов, обнаруженных за 1 секунду, больше нижнего предельного значения PV1. 2,6>.P-06: релейный выход включается, если количество импульсов, обнаруженных в установленном времени PV2, больше заданного значения параметра PV1. В противном случае реле выключается. 2,7>.P-07: релейный выход включается, если количество обнаруженных импульсов превышает заданное значение параметра PV1. Затем продолжайте включать для времени задержки pv3.затем реле выключается. 2,8>.P-08: модуль снова начнет обнаруживать пульс, если количество обнаруженных импульсов больше заданного значения параметра pv1. Реле отключать, если количество импульсов, обнаруженных в установленном времени PV3, больше заданного значения параметра PV2. В противном случае включается реле. 6. Примечание: 1>. Это релейный выход, поэтому он не может выводить напряжение! 2>. Требуется два напряжения: Рабочее напряжение и напряжение нагрузки. 3>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием. 7. Применение: 1>. Задержка переключения 2>. Счетчик 3>. Система контроля доступа 4>. Проверка расхода воды 5>. Скорость двигателя 6>. Электромагнитный клапан 7>. Световая лента 6 посылка 1>.1 шт. YL3S-C1.1 0-10 кГц Частотный счетчик импульсов
