Последнее обновление: 28.03.2022
BQ76930 + STM32
BMSРазработка управления батареей
Бесплатная послепродажная техническая поддержка+Видео для объяснения+Схематическая схема+Исходный код программного обеспечения+Программное обеспечение хост-компьютера+WeChat апплет+ Bq76930ПРИМЕЧАНИЯ по применению чипа+ 20Официальная схематическая схема каскада+Другое

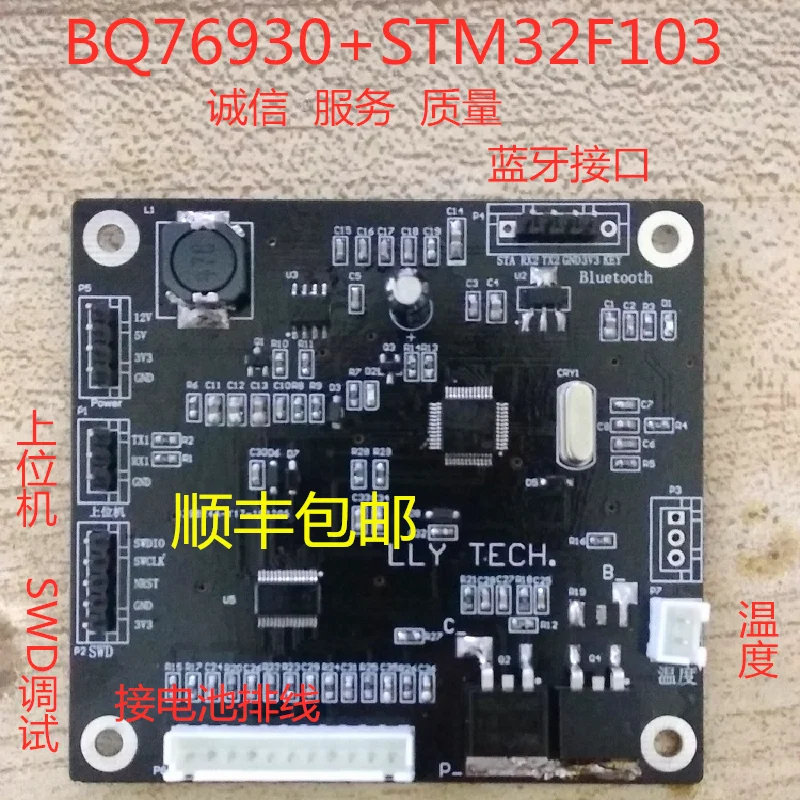

Рис. 1: Схема платы BMS
Видео для объяснения каталога
I. Краткое введение микрокомпьютера с одним чипом STM
II. Введение в мкА серийный Порты и разъёмы STM
III. Введение в IIC STM
IV. Введение в схему разработки BMS
4,1 PCBДоска для рисования
4,2 PCBНарисуйте дополнительно
4,3 печатной платыНарисуйте
V. Введение исходного кода программного обеспечения платы разработки BMS
5,1Измерение напряжения
5,2Измерение тока
5,3Измерение температуры
5,4Защита порога
VI. Разработка BMS SOC Computing (будет выпущена)

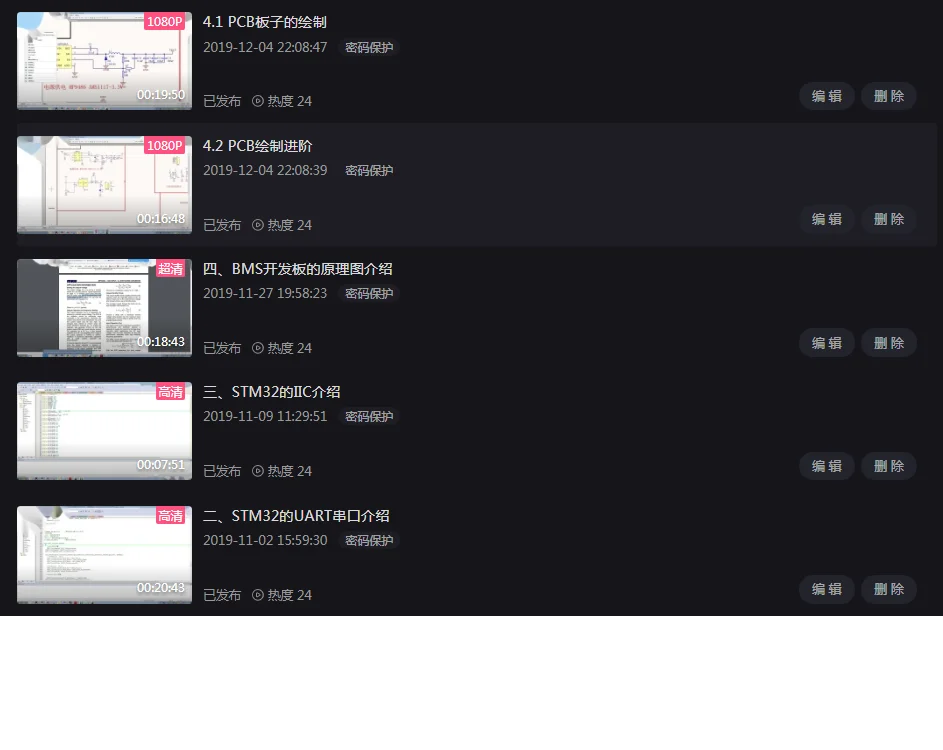

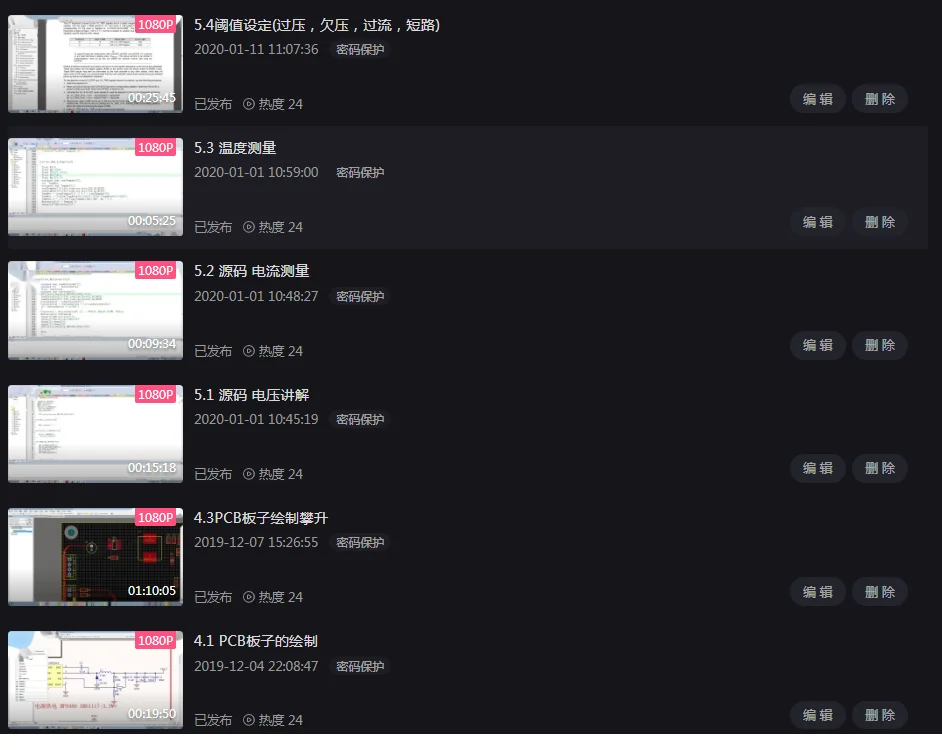

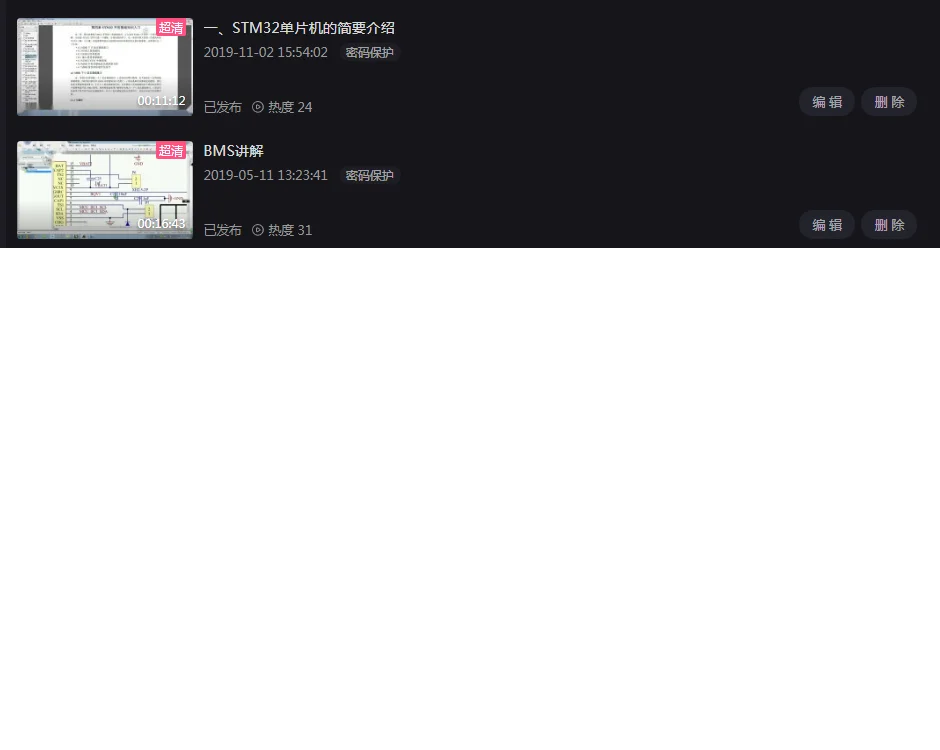

Рис. 2: видеообъяснение BMS

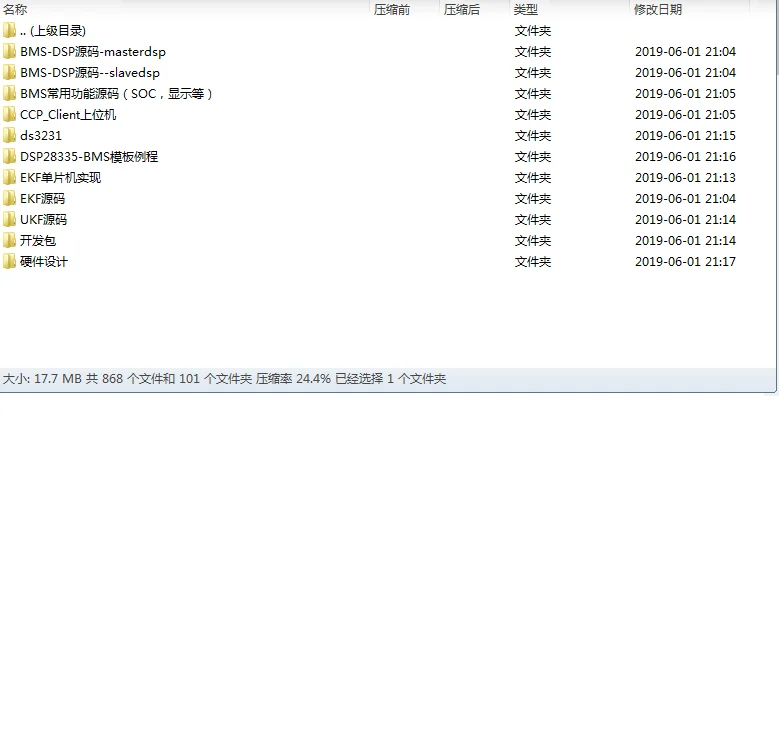

После получения товара подтвердите правильность. Если вы оставите хороший комментарий с изображением, вы можете получить видео для разработки BMS 12GB и дополнительную информацию, как показано на следующем рисунке:

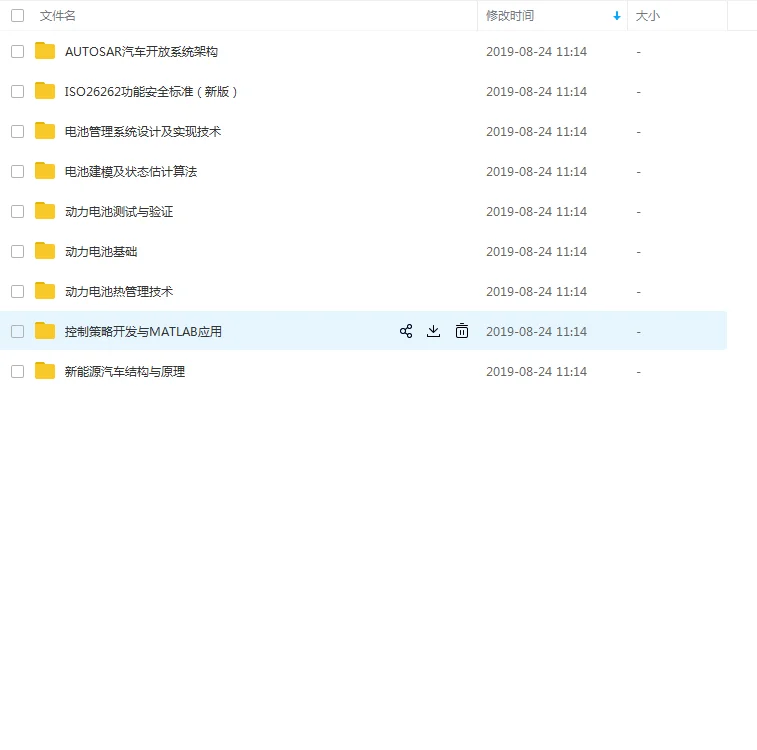

Изображение 3: 12 Гб BMS видео для разработки

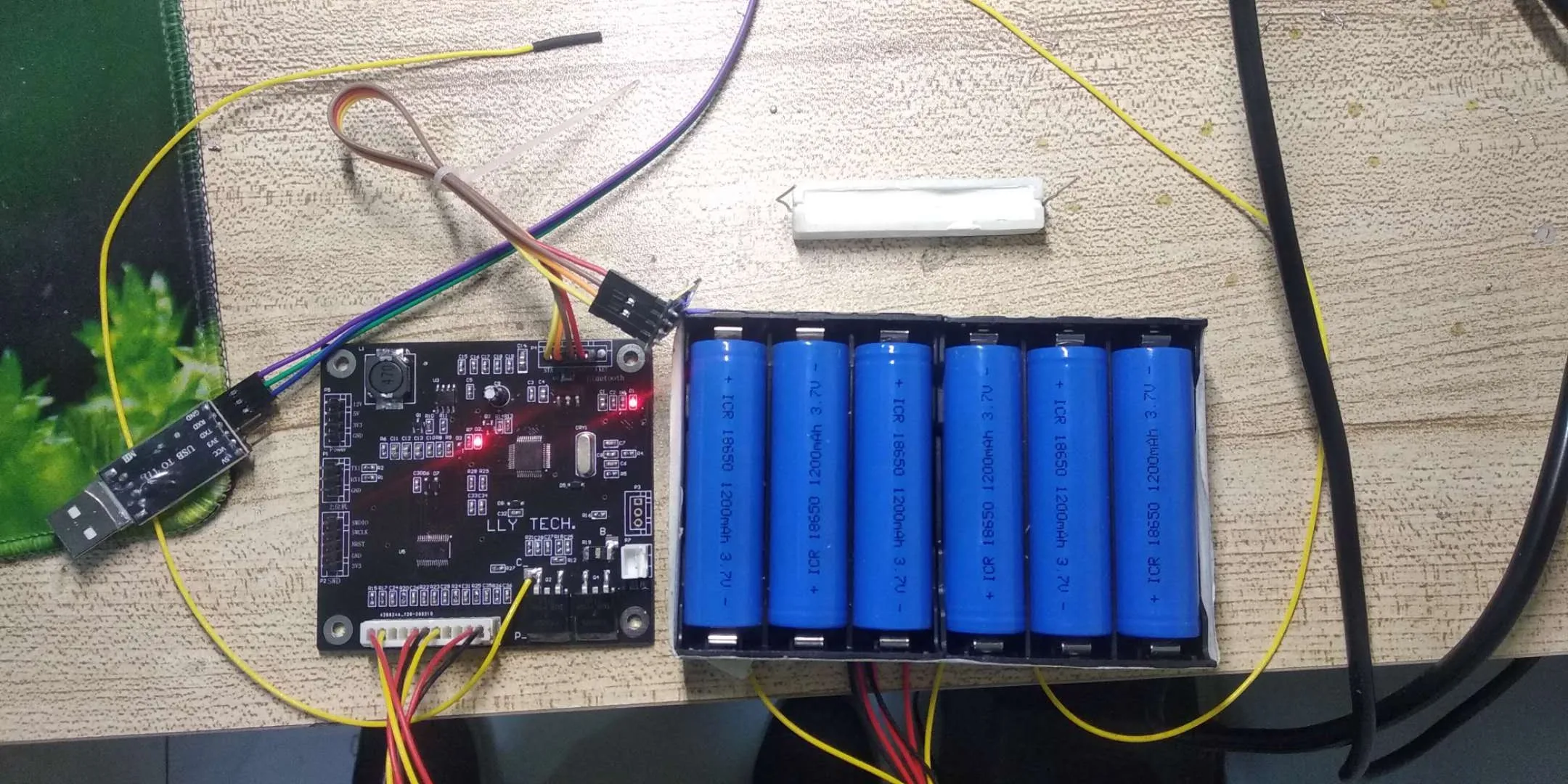

Посылка:Макетная плата + датчик температуры + кабель для сбора + аккумулятор 18650 шесть ячеек + батарейный блок + USB в TTL+Дисплей последовательного порта + модуль Bluetooth + мини-программа(Полный комплект: информация о батарее шести ячеек может быть измерена непосредственно с включением питания, и результаты измерений могут быть отображены синхронно с помощью верхнего компьютера, экран дисплея и мини-программа Bluetooth, которая подходит для начинающих и друзей, которые хотят осваивать конкретные и практические вещи, Предоставьте ответы один на один, онлайн-обучение в режиме реального времени) + полный набор информации
I. Функция системы
ПодарокBMSСовет по развитию является6Для10Строка (макетная плата6Струна) является прямым отражениемBMSСистема управления. МайВыполните следующие функции:
1, Шесть ячеек, напряжение литиевой батареи, ток, температура, измерение SOC (плата разработки-это схема процентного напряжения, дающая алгоритм интегрального метода синхронизации SoC), через верхний компьютер, экран дисплея, мини-программа Bluetooth для отображения результатов измерений;
2, Реализовывает перенапряжение, перенапряжение, перегрузки по току, защиту от короткого замыкания, защиту от высоких температур, защиту от низких температур;
3, Bq76930 поддерживает пассивную балансировку внутри чипа.
II. Основное Описание ИС
1,MP9486A,На основеBQ76930 + STM32Выбор срок проектируемого Системы Питание частьMPSО компанииMP9486AВDC-DCЧип,6Для-100 вШирокий диапазон мощности может удовлетворить большинство сценариев применения. Как показано на следующем рисунке:
Рис. 5: Mp9486a
2, STM 32f103c8t6, детали следующие
Ширина автобуса:32-Бит
Скорость:72 МГц
Периферийное устройство:DMAУправление двигателемШИМ,ШИМ,Датчик температуры
Вход/Количество выходов:37
Объем памяти программы:64 Кб (64K x 8)
Тип памяти программы:Вспышка
Оперативная памятьЕмкость:20K x 8
Напряжение-Питание(Vcc/Vdd):2 V ~ 3,6 V
Аналого-цифровой преобразователь:A/D 10x12b
Тип осциллятора: внутренний

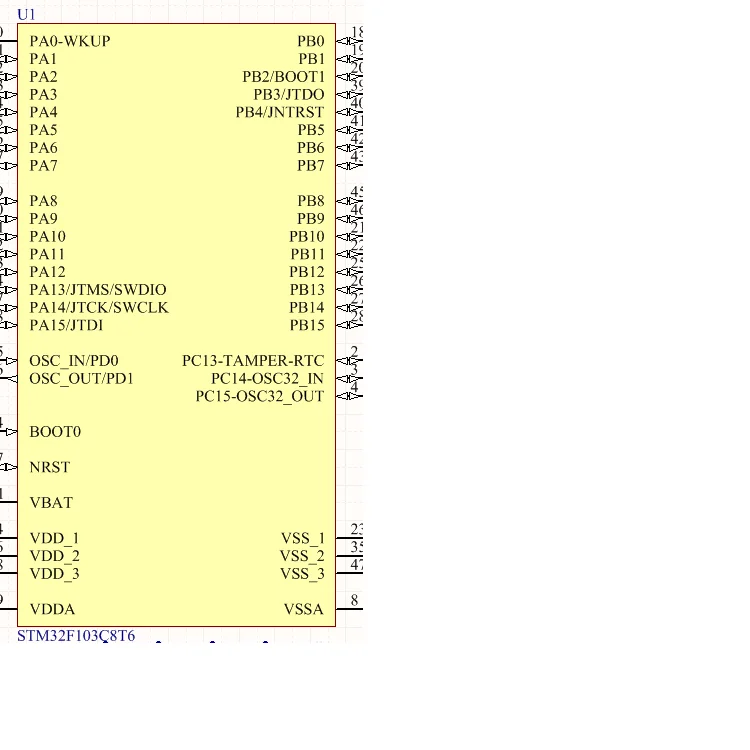

Изображение 6: схема STM32F103C8T6

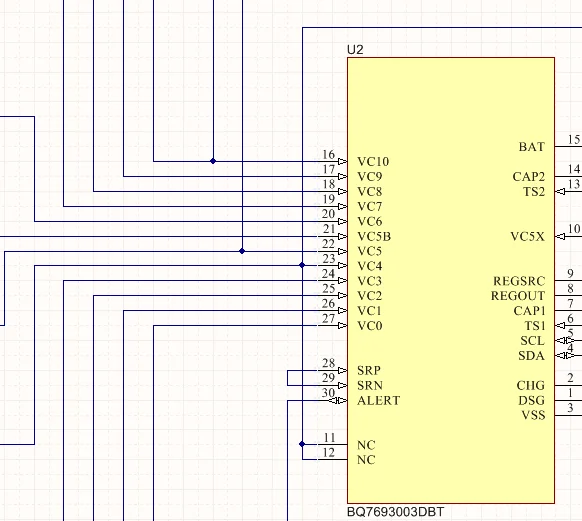

3, BQ7693003DBTR
1, Один Bq76930 поддерживает от 6 до 10 струн литиевого аккумулятора
2. Коммуникация принимает режим связи IIC с CRC-8
3Поддерживает до 2 каналов обнаружения температуры
4, Может осуществлять Обнаружение напряжения, тока, температуры
5, Может реализовывать перенапряжение, низковольтное, короткое замыкание, перегрузку по току, слишком низкую температуру, слишком высокотемпературную защиту
III. Инструкции по отображению
1.2.8 дюймовый интегрированный мкА a-серийный порт ЖК-экран Sup порт s настраиваемый логотип запуска и отображает личные и фирменные названия. 2. Плата разработки, пожалуйста, обратитесь к схематической схеме, чтобы понять определение и функцию каждого интерфейса при использовании. 3. Соединительная линия нагрузки, линия подключения 3 к одному концу нагрузки (нагрузка белая большая, электронное сопротивление) и линия подключения 8 (источник питания всегда положительный) подключите другой конец, чтобы измерить ток, протекающий через нагрузку. 4. Линия датчика температуры, используемая для сбора температуры в реальном времени. 5, 6 струн кабеля для зарядки аккумулятора, необходимо обратить внимание на направление при подключении к плате (направление неправильное, не может быть подключено). 6. Кабель USB-TTL, кабель, соединяющий экран, обратите внимание на режим подключения кабеля TTL при использовании: Rx-TX,TX-Rx, GND-GND. Подключите экран, как показано на следующем рисунке: обратите внимание на направление проводки.

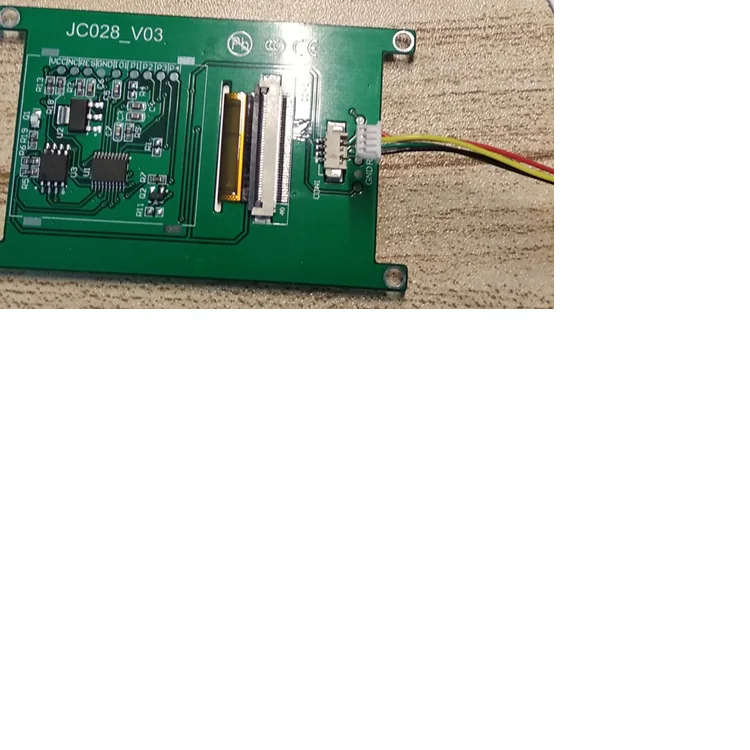

Рис. 7: схематическая схема ЖК-кабеля, подключенного к экрану дисплея
7. Шесть литиевых батарей и держателей батарей
8. Общая положительная линия батареи, то есть общая положительная линия шести ячеек батареи, подключите линию 3 к одному концу нагрузки при использовании, И подключите линию 8 (общий положительный источник питания) Подключите другой конец для измерения тока, протекающего через нагрузку.
IV. Инструкции по Bluetooth
Модуль Bluetooth принимает Bluetooth LE большого производителя, который может реализовать Отображение данных в мини-программе WeChat, как показано на следующем рисунке:

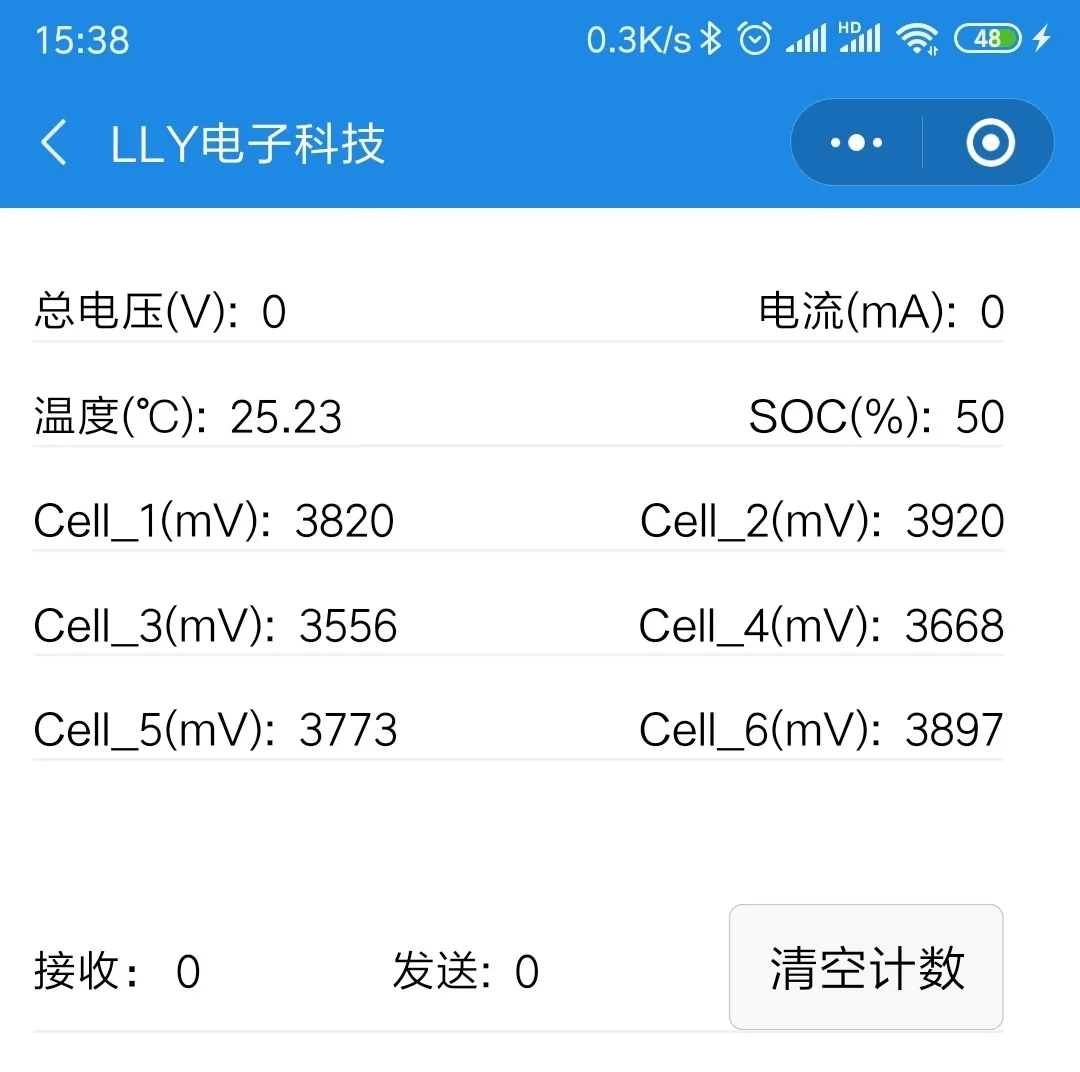

Рисунок 8: мини-программа Bluetooth WeChat
V. Описание верхнего компьютера
Верхний компьютер написан на языке C #, интерфейс показан на следующем рисунке. При использовании Подключите USB к TTL к плате. После включения платы, по умолчанию включается зарядка и разрядка MOS.
1. Нажмите кнопку «Пуск коллекции», чтобы отобразить основную информацию о батарее
2. Нажмите кнопку «остановить сбор», чтобы остановить отправку данных на верхний компьютер
3. Нажмите «выключить разрядку MOS», чтобы выключить разрядку Mos. В это время операция разрядки не может быть осуществлена. Нажмите «включить разрядку MOS», чтобы снова включить разрядку MOS.
4. Нажмите «выключить зарядку MOS», чтобы выключить зарядку Mos. В это время зарядная электрическая операция не может быть осуществлена. Нажмите «включить зарядку MOS», чтобы снова включить зарядку MOS.

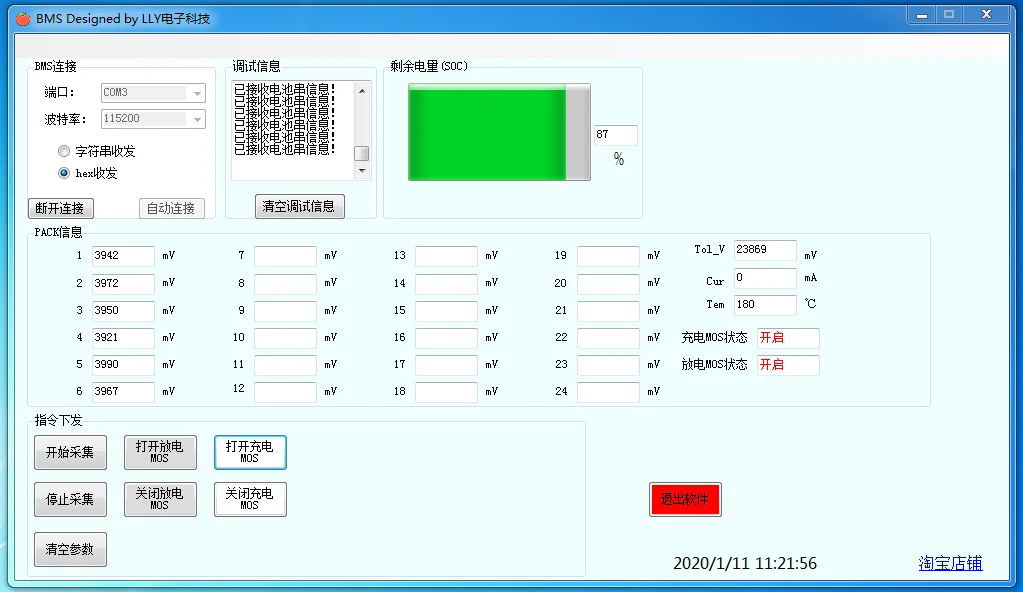

Рис. 9: верхний компьютер BMS
