Последнее обновление: 16.09.2024

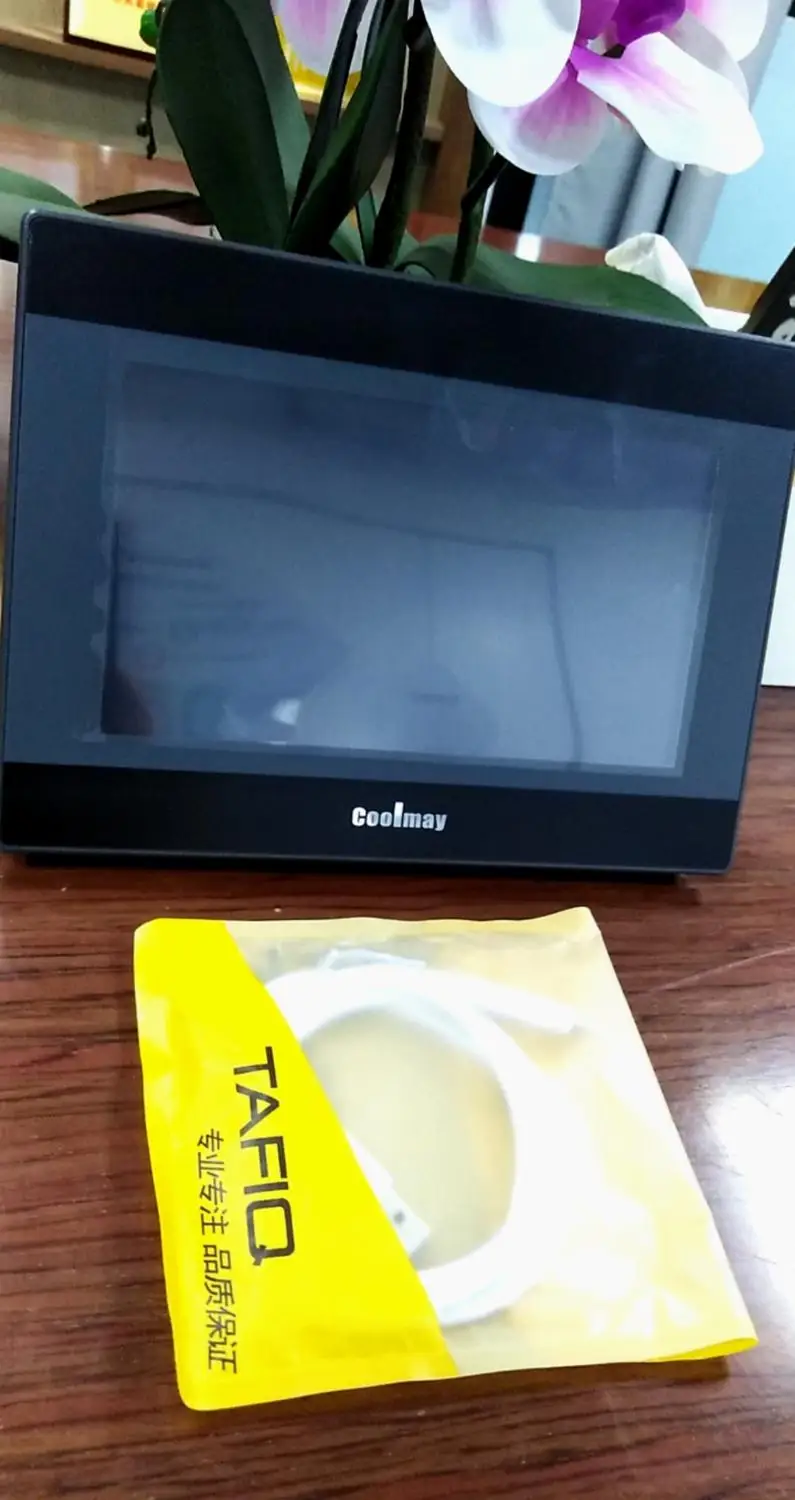

Упаковочный лист
1 шт. hmi + plc интегрированное устройство1 комплект кабелей-Кабель для программирования типа c-Usb-232 кабель последовательного порта-232 кабель программирования
Различные модели конфигурации
Спецификация продукции

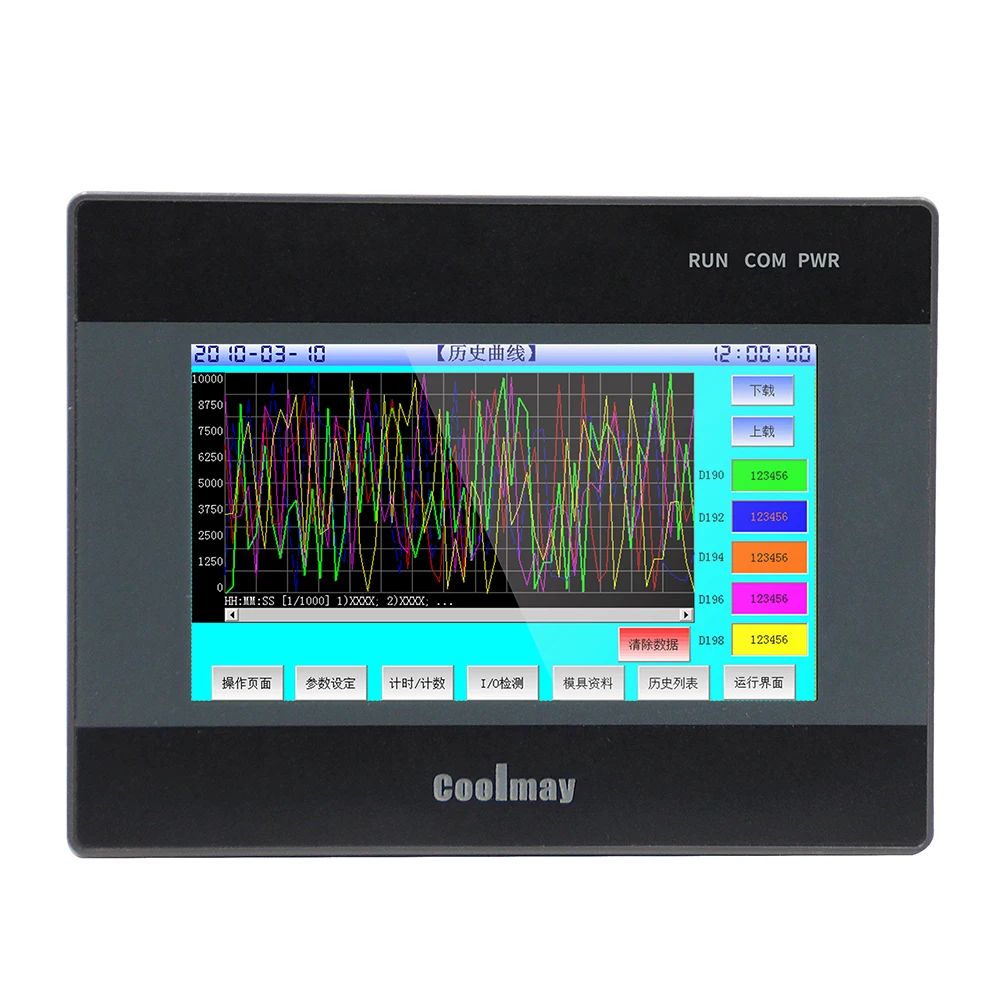

Монитор HMI:
4,3 дюймов 480x272 пикселей сенсорный экран
Цифровой вход:
Метод изоляции:Фотоэлектрическая муфтаНомер цифрового входа (DI ):12 DIВходное сопротивление:Высокоскоростной входной терминал 3.3KΩ/обычный входной терминал 4.3Ω Ω
Вход включен: Высокоскоростной вход 4.5ма/Обычный вход 3.5ма
Вход выключен:Вход <1,5 мА
Функция фильтра:Фильтр может установить от 0-100 мс, по умолчанию как 10 мс
Высокая скорость подсчета:По умолчанию 6 каналов однофазный 60 кГц (X0-X5) . Можно настроить как 2 фазы AB 60 кГц + 1 AB 10 кГц или 2 Фаза ABZ 60 кГц+ 1 AB 10 кГц.
Уровень входного сигнала:COM порт соединяет отрицательный терминал
ЦифровойВыход:
Тип цифрового выхода:ТРАНЗИСТОР MOS выход
№ ИзЦифровой выход (DO ):12 DO
Допустимый максимальный ток:2А макс
Напряжение ткацкого станка:DC12V ~ 48 в
Изоляция цепи:Изоляция оптопары
Изоляционное напряжение (источник питания-внешний терминал):1500VAC
Время отклика:Высокоскоростной выход 10μs, другие 0,5 ms
Высокая скорость выходной частоты:DefaultY0-Y3 100 кГц + Y4-Y7 10 кГц.
Выходной уровень:COM порт соединяет отрицательный терминалАналоговый вход:Опционально
Аналоговый выход:Опционально
Программное обеспечение: совместимость с MITSUBISHI GX8.52/8,86; GX разработчик и GX Works2
(Если другие различные требования, такие как AI/AO сигнал, com порт, PNP тип, или любые другие сомнения, свяжитесь с нами свободно.)
Демонстрация программы HMI
PLC program demo
Устройства могут быть сообщены
518 серия Singlex
Coolmay FX2N/FX3GC
Серия AD-4401
Серия Mitsubishi Q
Аллен-Брэдли DH-485
Серия Mitsubishi Q06HCPU
Серия ARCUS
Серия Mitsubishi QnA
Серия CSIM
Режим Modbus ASCII
Серия DELTA DVP
Режим Modbus RTU
Серия DPS
Серия Omron C
Серия Facon FB
Omron CompoWay
Серия Fama
Серия P900
Серия Fuji MICREX-SX
Серия Phoenixtec UPS
Серия GALIL
Серия RM80
Серия подъемников Jing Yi
Серия SAMCO-Vm05
Серия Keyence KV
Серия Simatic S7-200
Серия Koyo K
Серия SMAC LLC-10
Серия LG Master-K K120S
Серия SmartMotor
Серия LUSTBUS
Серия TAIE
Серия макросов
Серия TECORP HC1 (режим ASCII)
Серия Matsushita FP
Серия TECORP V5000
Серия Mitsubishi A1SH
TOHO TTM-004/X04 серия
Серия Mitsubishi FX
Серия TRIO Hostlink
Серия Mitsubishi FX-компьютерная ссылка
Серия Unidriver
Серия Mitsubishi FX2N
Серия UNIPULSE
Серия Mitsubishi FX2N-10GM/20GM
Серия VIGOR M/VB/VH
Серия Mitsubishi FX3U
Серия WDH IR-BOX
Серия Mitsubishi MR-J2S
Серия ламп WDH
Серия Mitsubishi MR-J3
Серия XP989
Серия Mitsubishi MR-J4
Yamatake CPL
...

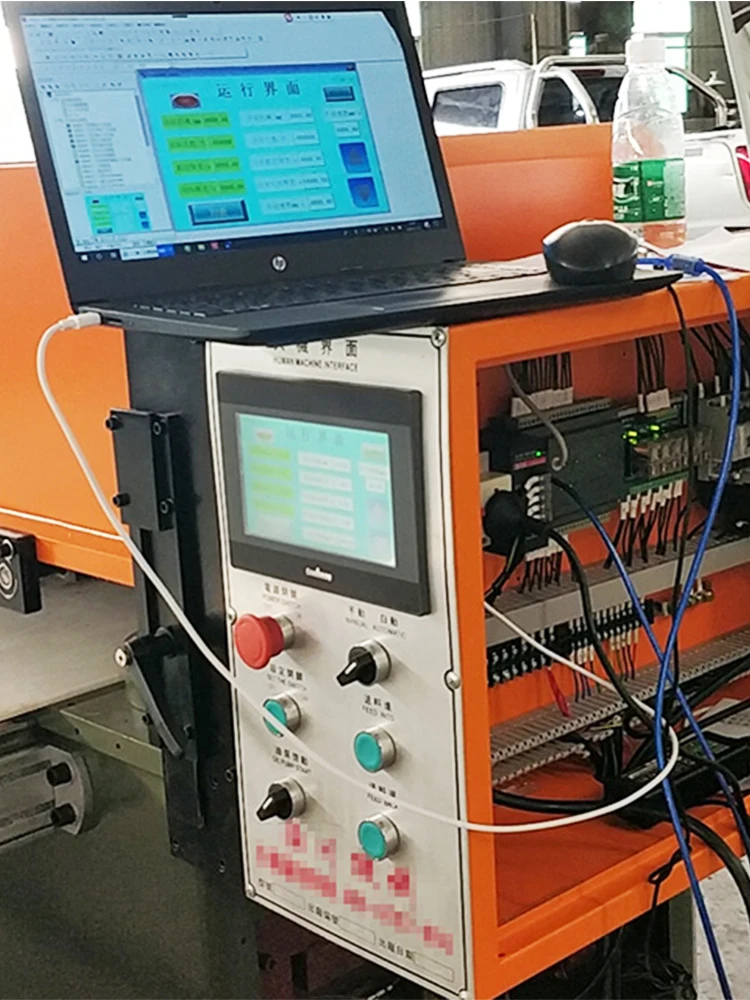

Применение
