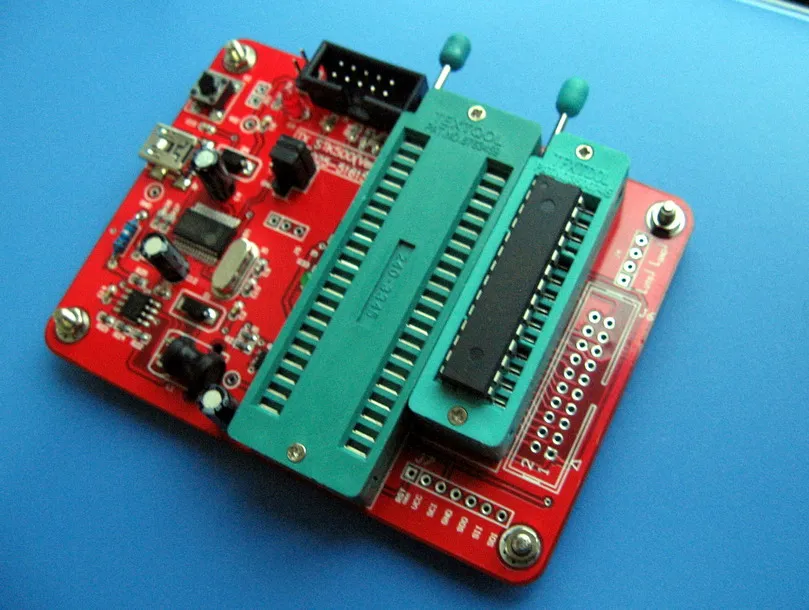

AVR высокое программатор напряжения, высоковольтный последовательный USB к последовательному порту, ISP STK500 четыре в одном параллельно

Высокая программатор напряжения Совместимость с официальным stk500 Atmel, поддерживает параллельное программирование высокого напряжения, последовательное программирование высокого напряжения, программирование ISP три режима и адаптер последовательного порта USB-TTL. Поддерживает операции по восстановлению предохранителей для чипов, которые не могут выполнять операции ISP из-за ошибок конфигурации предохранителя. Функция программирования ISP согласуется с характеристиками Atmel's AVR ISP программатор, который может выполнять онлайн-программирование на 3,3 V или 5V AVR микроконтроллеры. Скорость Программирования высокая, Поддерживаемые устройства-все. Программатор использует официальный протокол и алгоритм программирования и имеет хорошую поддержку новых микроконтроллеров, таких как Atmega328P. Обладая stk500 high-программатор напряжения, используя микросхемы AVR для разработки продуктов "сразу сильные", больше не нужно беспокоиться о том, что чип будет заблокирован из-за неправильной работы и не может быть запрограммирован снова в режиме ISP, что уменьшит экономические потери и увеличит Психическое давление с stk500 high-программатор напряжения, Разработка микросхем AVR стала настолько простой.

Программатор может быть использован в последних версиях, таких как AVR Studio V4; V5; V6.2. Его также можно использовать в интегрированных средах разработки, таких как ICC, CVAVR, BASICAVR и т. д., для прямой программирования однокристального микрокомпьютера, сваренного на целевой плате в режиме ISP. Устройства, поддерживаемые программатором, такие же, как официальные stk500 и почти поддерживают Программирование всех микроконтроллеров серии AVR.

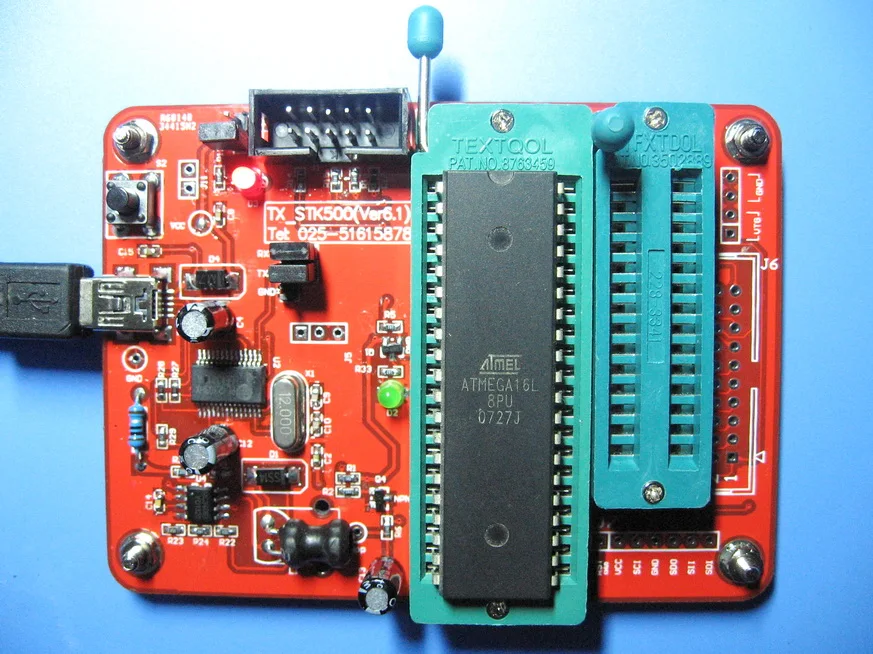

Два места блокировки на программаторе поддерживают прямое Программирование наиболее часто используемых микросхем серии Atmega16 и Atmega8. Если вы столкнулись с другими программируемыми сигнальными контактами, которые не совместимы с этими двумя сериями микросхем, вы можете подключить сигнал через выводной терминал программируемого сигнала перейти на соответствующий контакт чипа для работы программирования высокого напряжения.

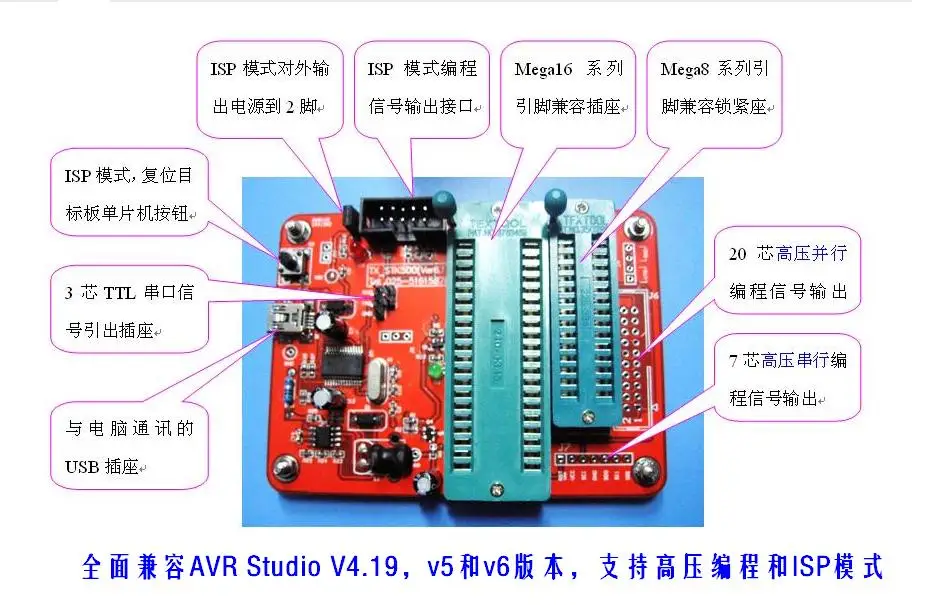

Функция интерфейса программиста представлена следующим образом:

Программное обеспечение для ПК, поддерживаемое программатором, является AVR Studio, версия может быть V4.19 или v5.0, v6.1 и последней официальной версии V7.0

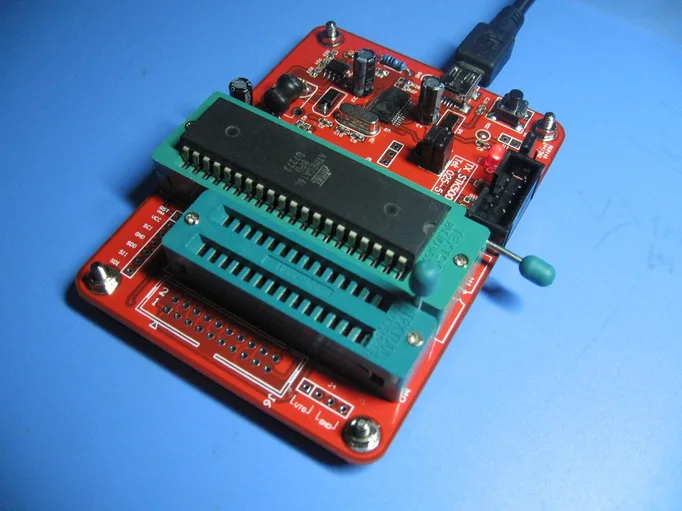

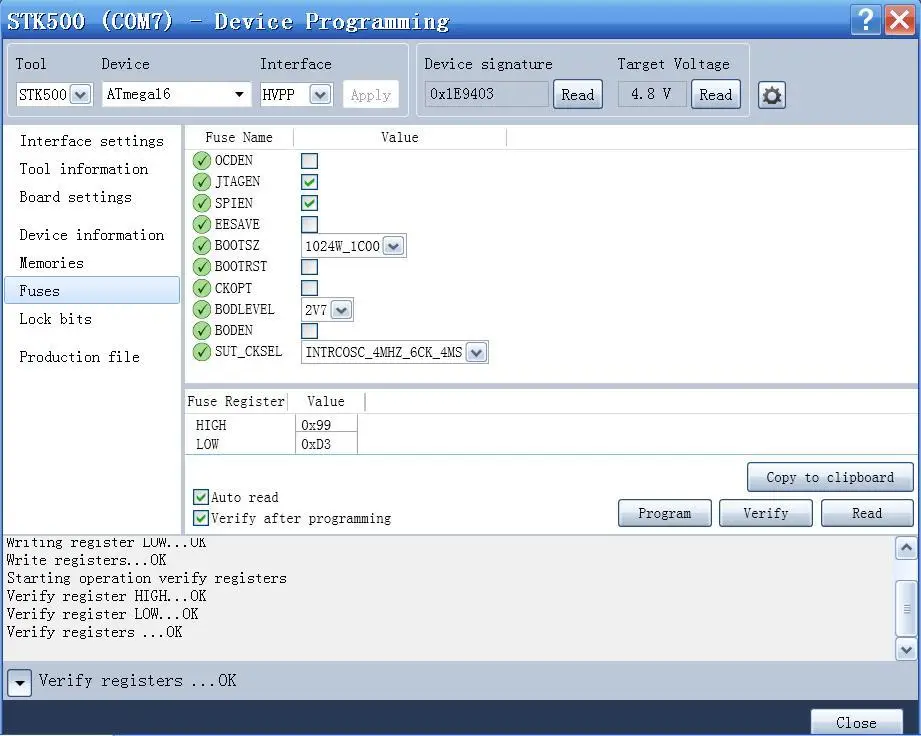

Программа atmega16 через высоковольтный параллельный режим, как показано на рисунке ниже

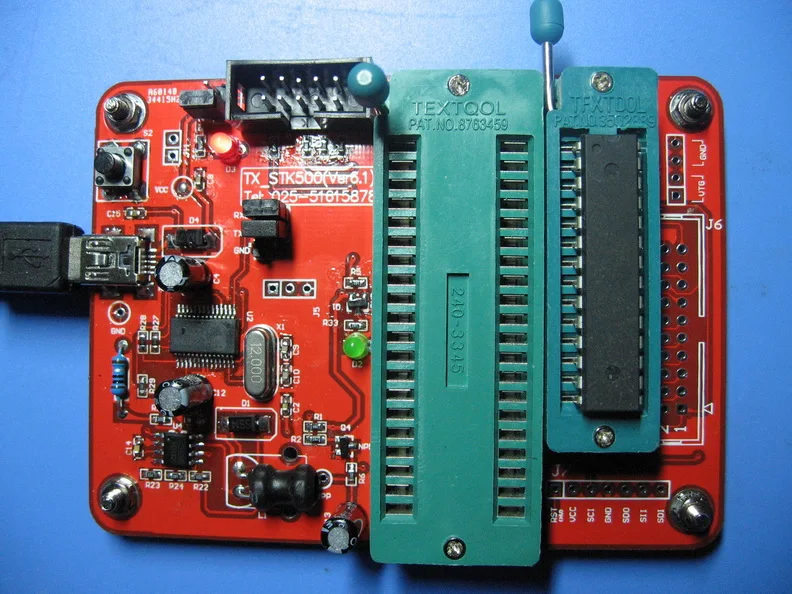

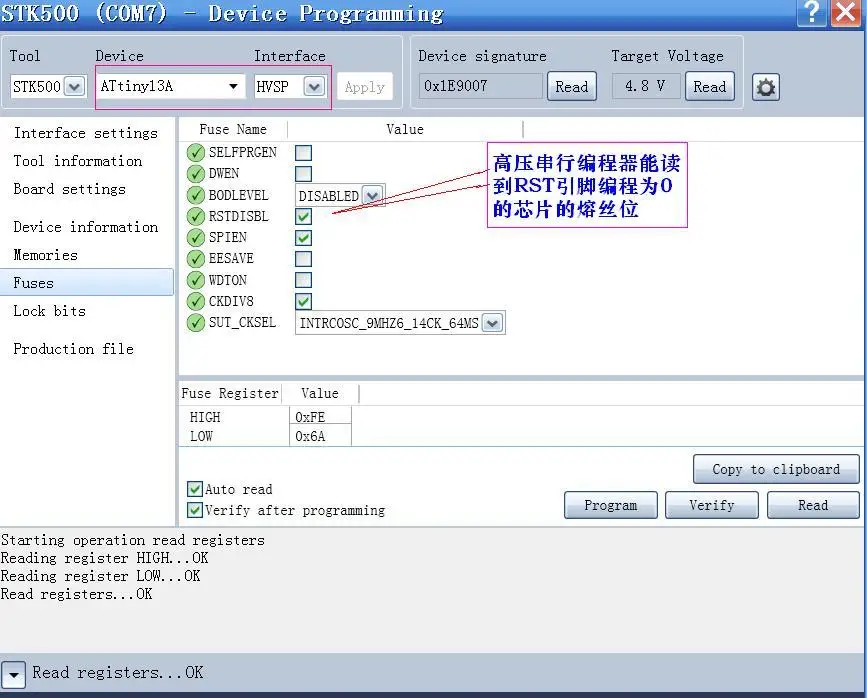

Выполнять высоковольтное последовательное программирование на крошечных чипах серии с меньшим количеством контактов, таких как attiny13A, через высоковольтный режим последовательного программирования, как показано на рисунке ниже

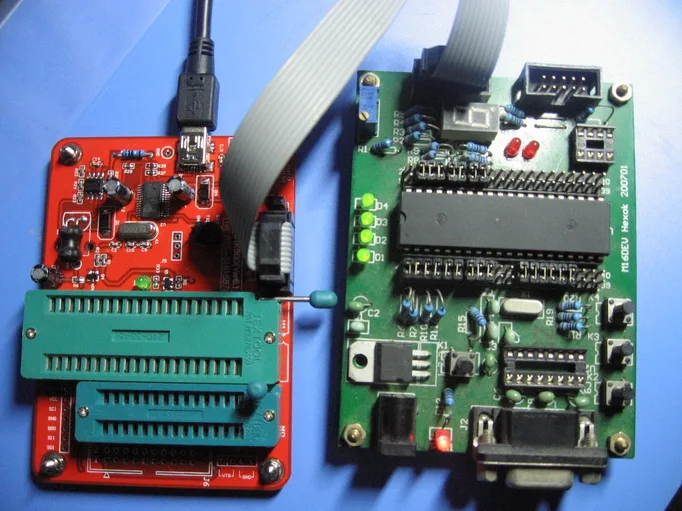

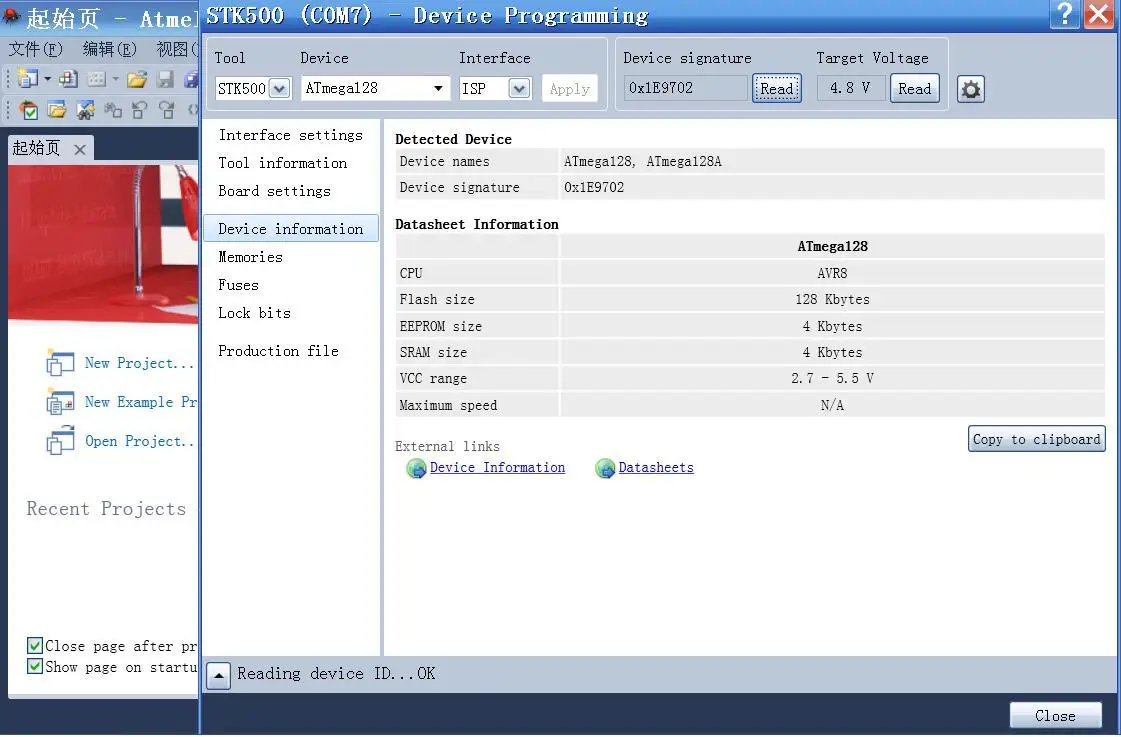

Встроенное Программирование atmega128 в режиме ISP, как показано ниже

Программатор размещает совместимые Микросхемы серии Mega16 для программирования высокого напряжения. Схематическая схема представлена ниже:

Программатор размещает пин-совместимые чипы серии atmega8 для программирования. Схематическая схема представлена ниже:

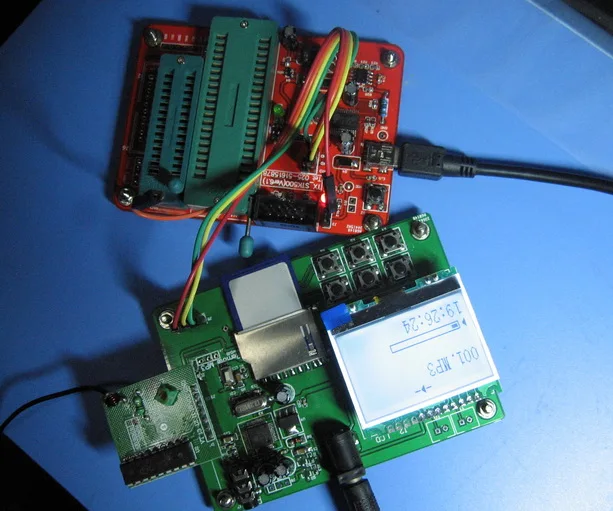

Программатор ISP поддерживает онлайн-процедуру обновления до платы разработки AVR, программатор может обеспечить 4,3 в рабочей мощности целевой платы через перемычку, как показано на рисунке ниже:

Встроенный USB-последовательный порт программиста используется для отладка встроенных систем
