Изготовлен из высококачественного материала, практичен, прост в эксплуатации и использовании, широкий спектр применения, имеет длительный срок службы.
Особенности:

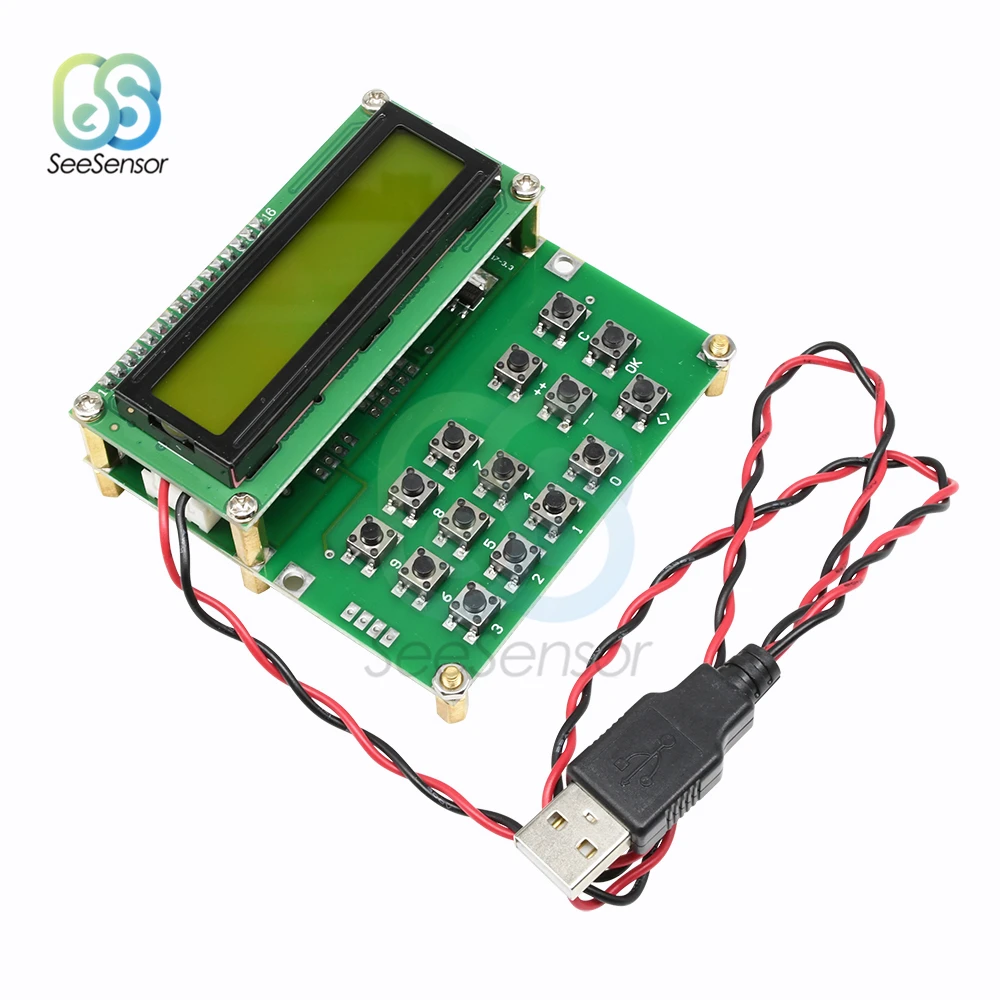

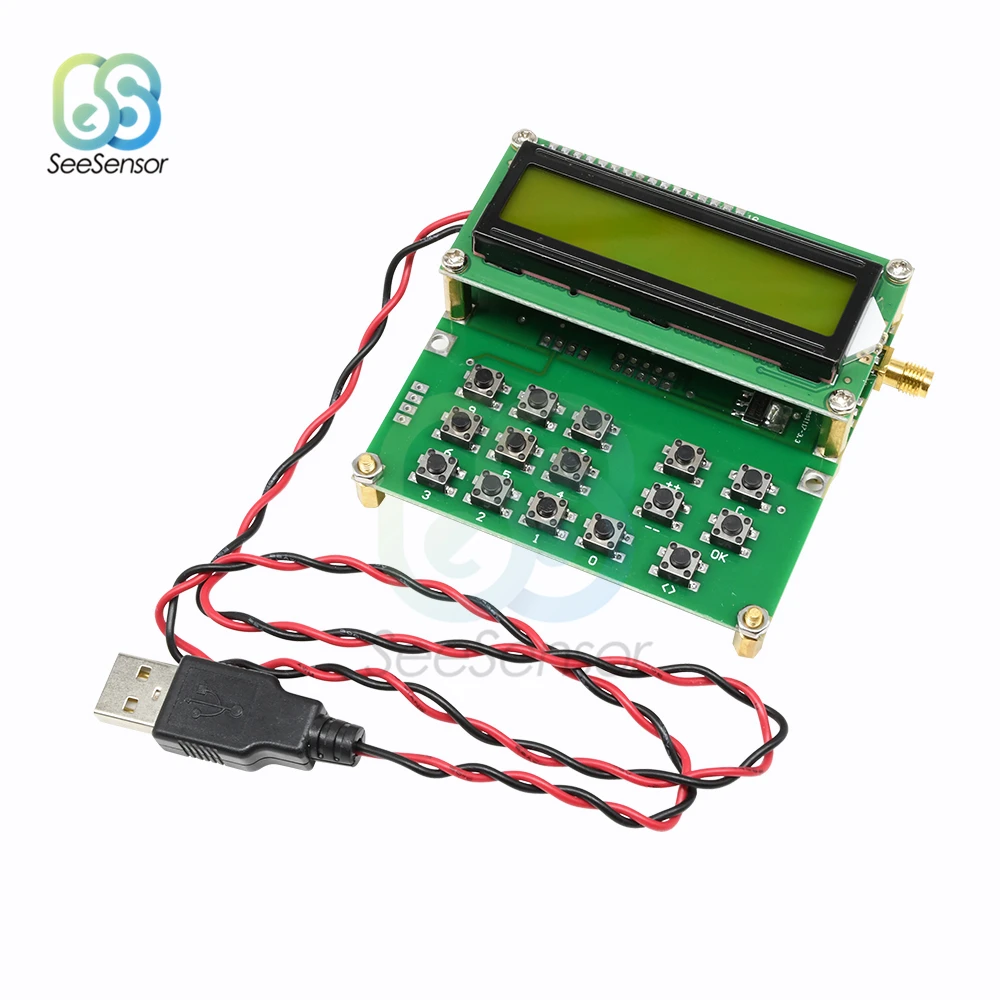

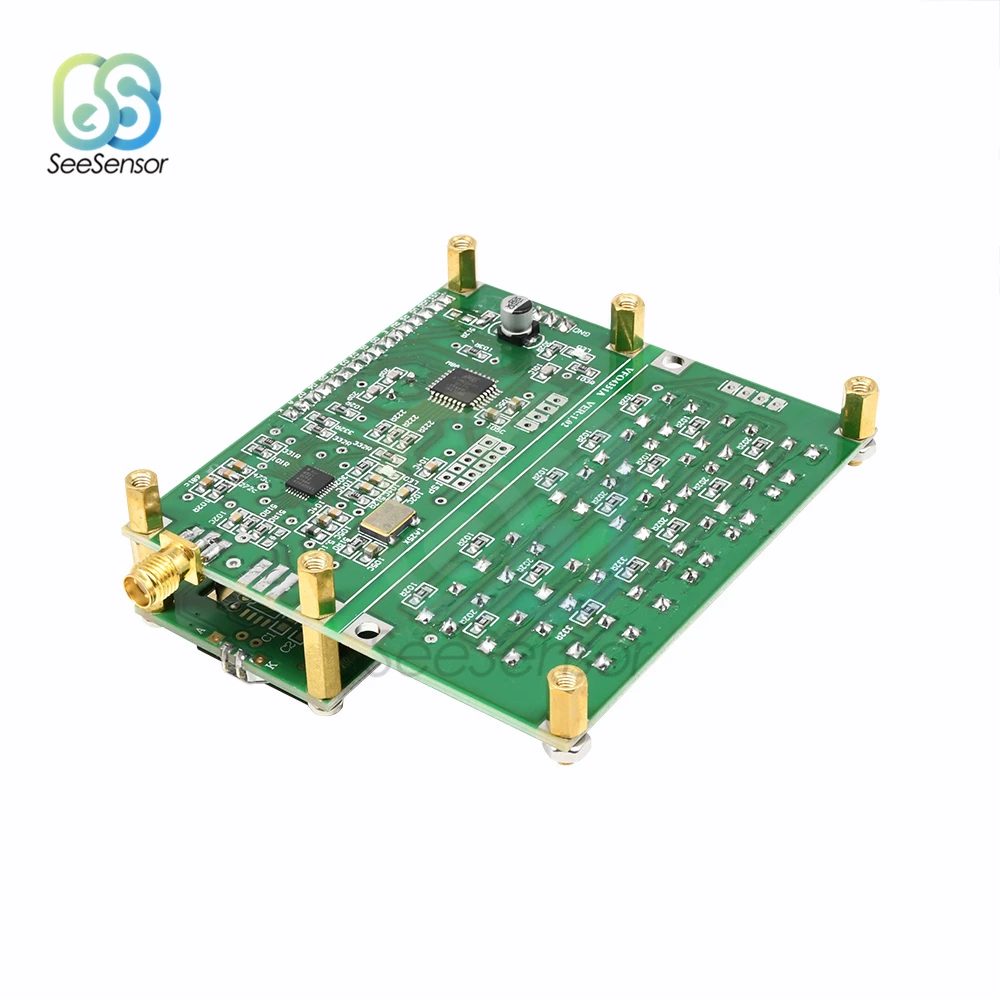

Простой генератор сигнала источника радиочастотного сигнала.

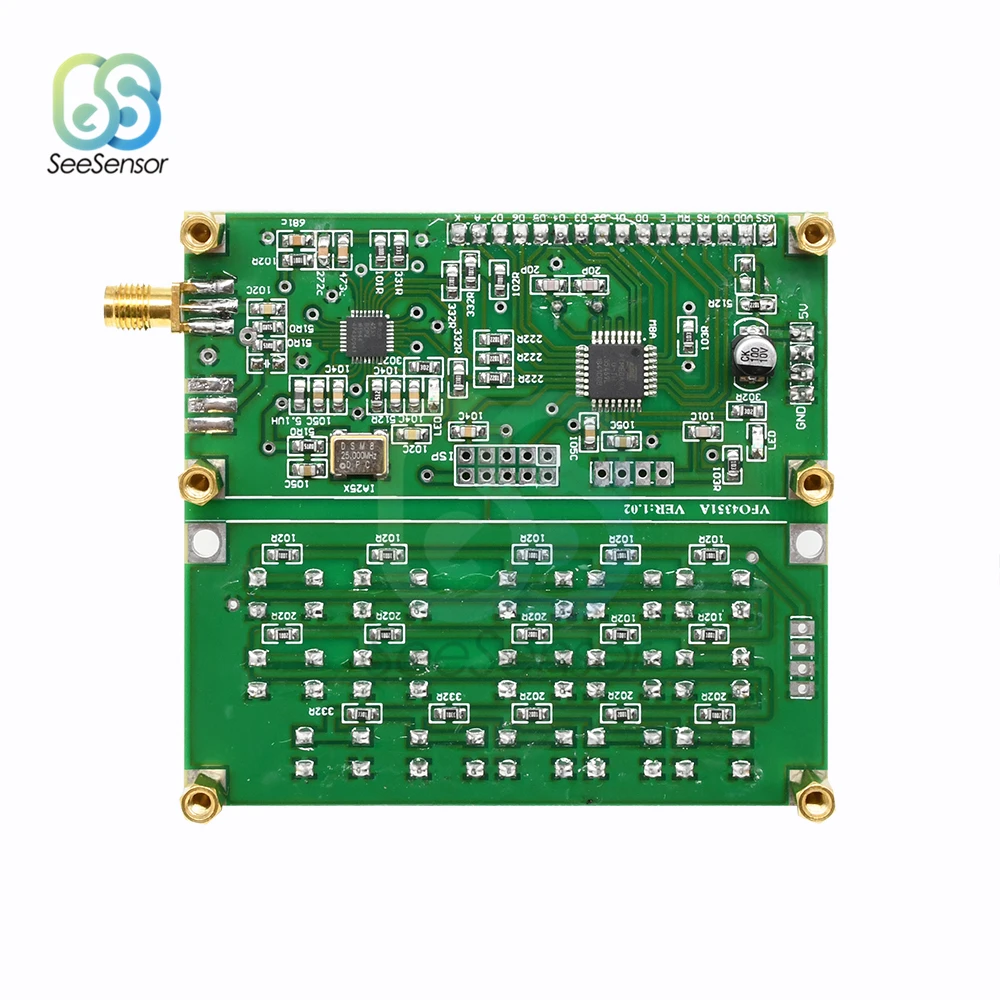

Основные компоненты: микроконтроллер avr mega8, экономичный одночиповый микрокомпьютер, обычно используется m16 низкой версии, периферийный ADC имеет источник регулятора 2,56 в, это недоступно в других микроконтроллерах среднего диапазона.
Adf4351, традиционная высокоскоростная бистабильная схема серии VCO + PLL + 6 (за исключением 2 схем, триггер D).
35-2200 МГц получается по частотному делению. После получения формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.
DDS трудно добиться в полной пропускной способности. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится триггерным уровнем).
В качестве ядра в данном продукте используется однокристальный микрокомпьютер, который значительно упрощает конструкцию, сокращает время разработки, экономит затраты и прост, надежен и практичен.

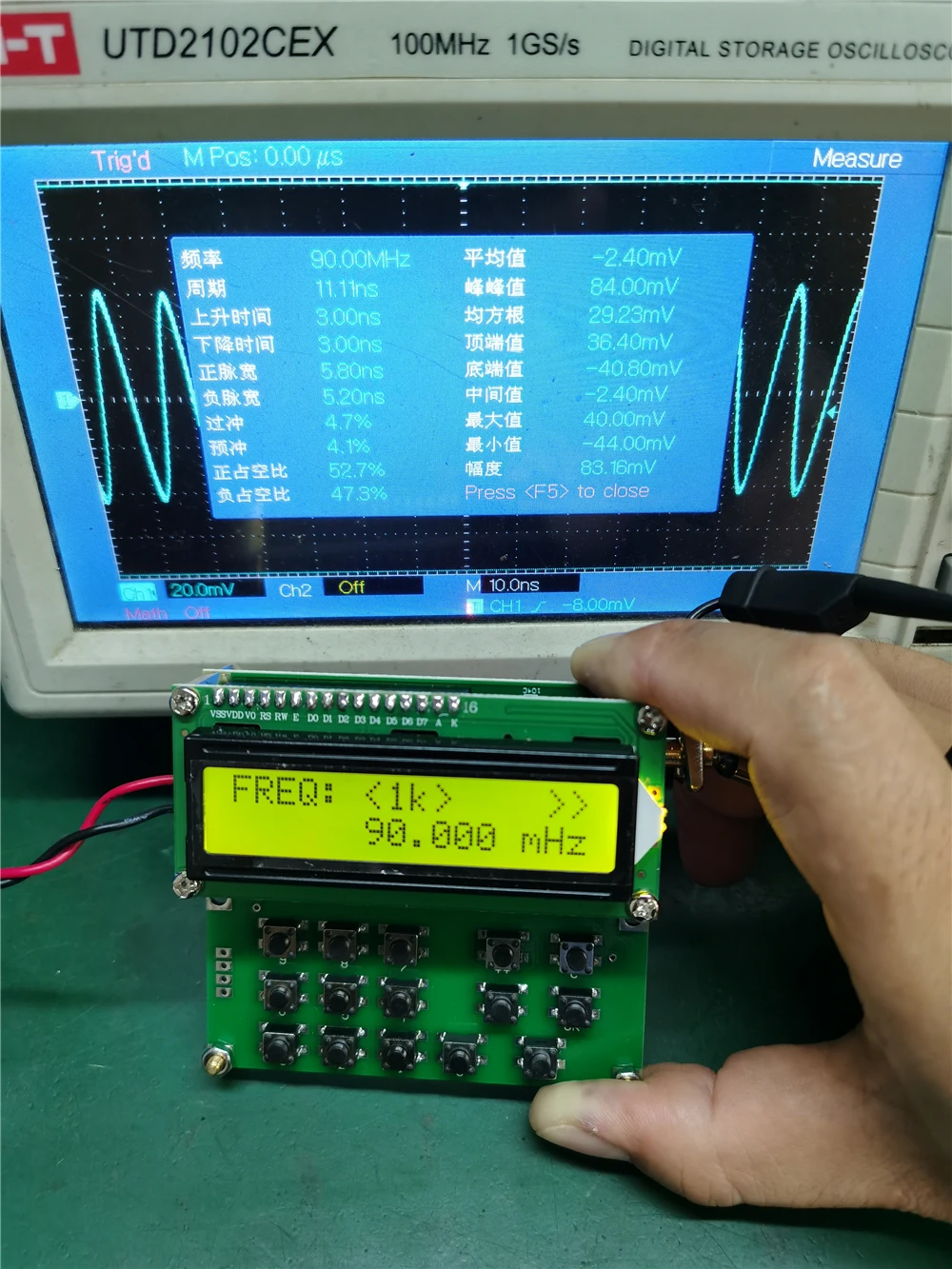

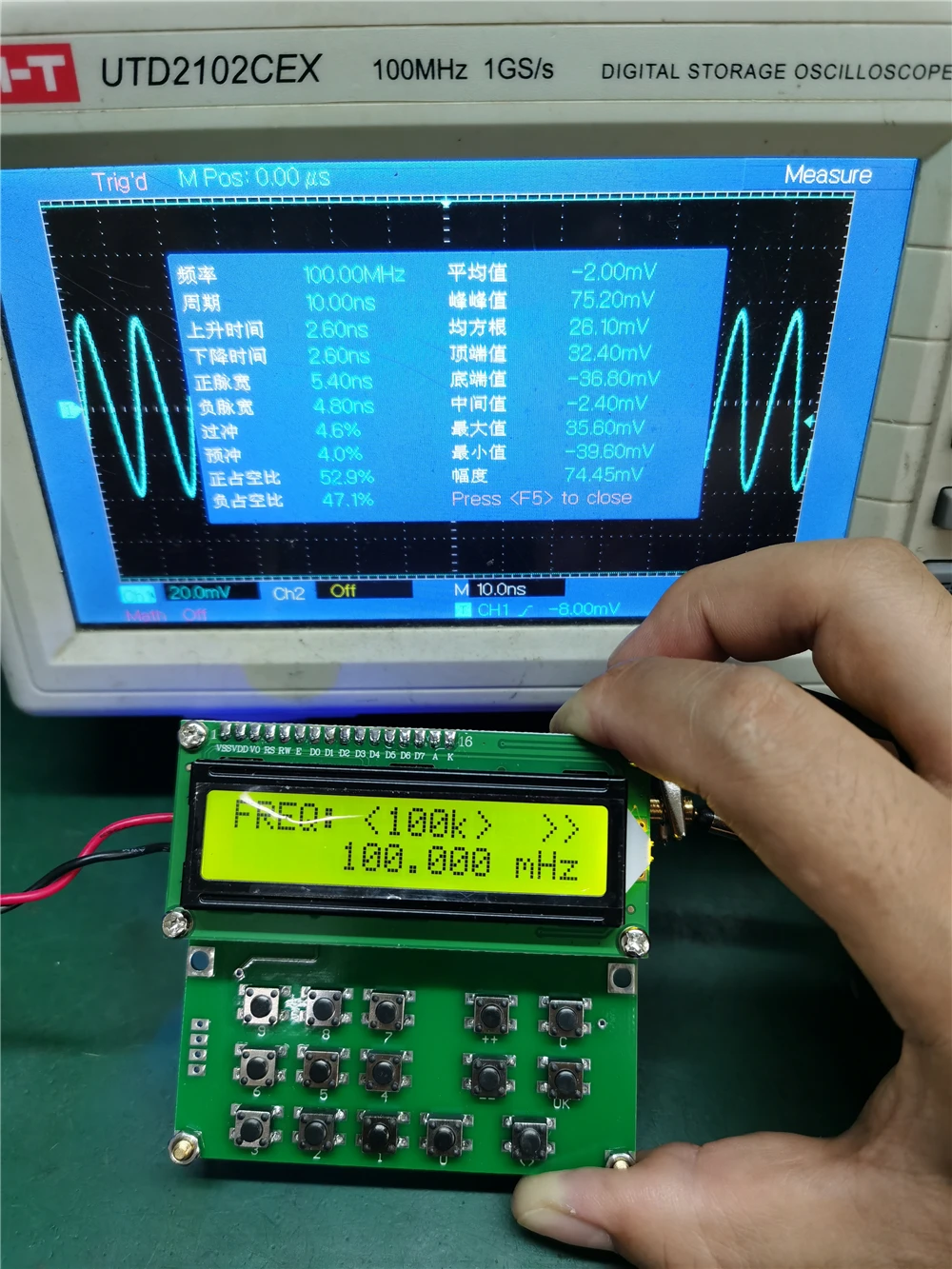

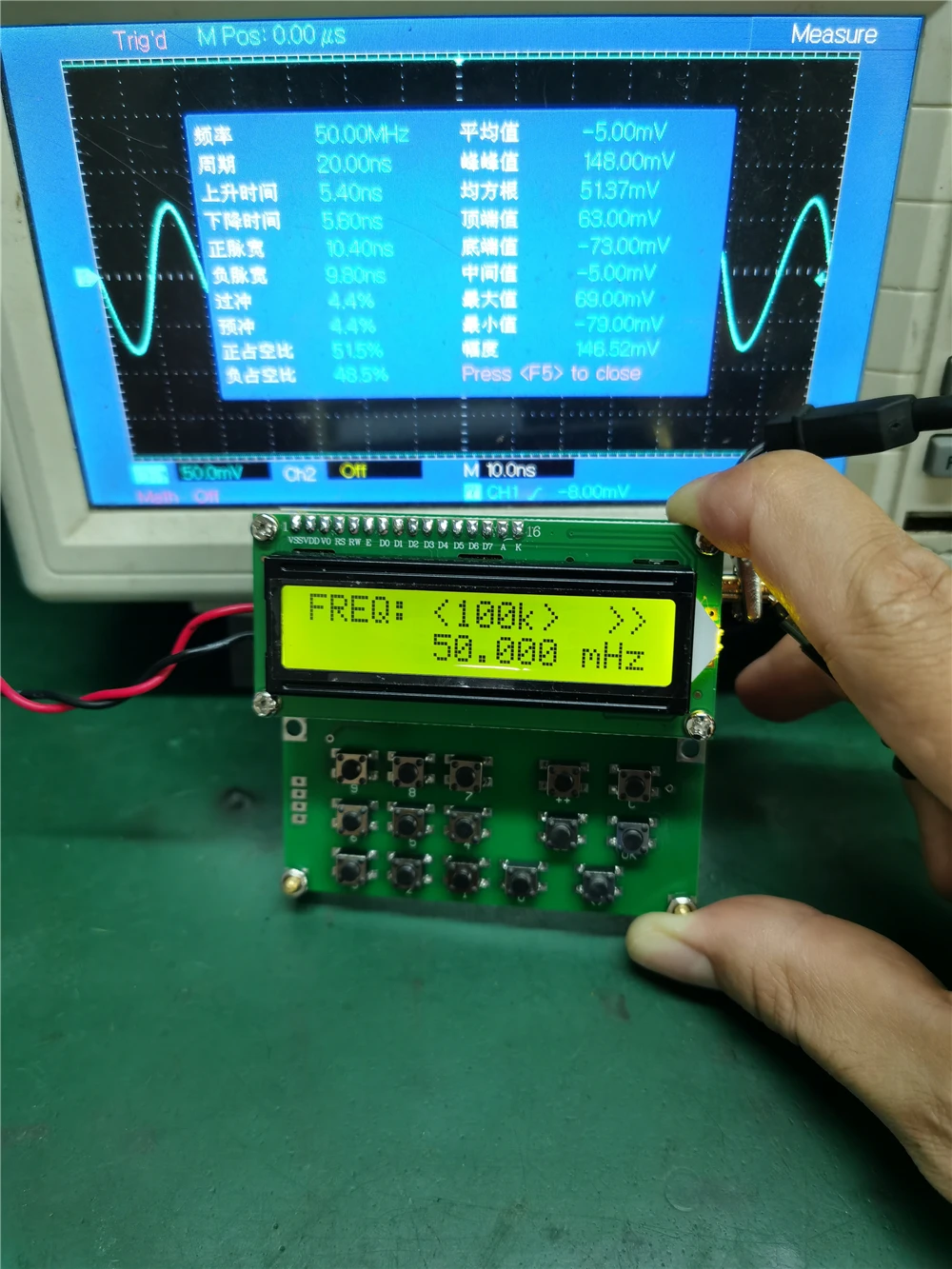

Предоставление источника сигнала для пути переменного тока тестируемого устройства, анализ частотных амплитудных характеристик пути переменного тока, а также обращение внимания на сопротивление тестируемого устройства.
Характеристики:
Основной материал: печатная плата
Цвет: зеленый
Напряжение питания: постоянный ток 4,5 в-5,5 В, обратите внимание, что в данной машине нет встроенного блока регулятора напряжения, не должен подаваться диапазон перенапряжения
Ток в режиме ожидания: < 25 мА
Ток излучения: < 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходных частот: 35 МГц-4000 МГц
Шаг вывода: 1 кгц-8 кГц
Выходная мощность: -1 дБм (Вт) @ 150 МГц (абсолютное значение тестовой мощности) прибл. 1 мВт

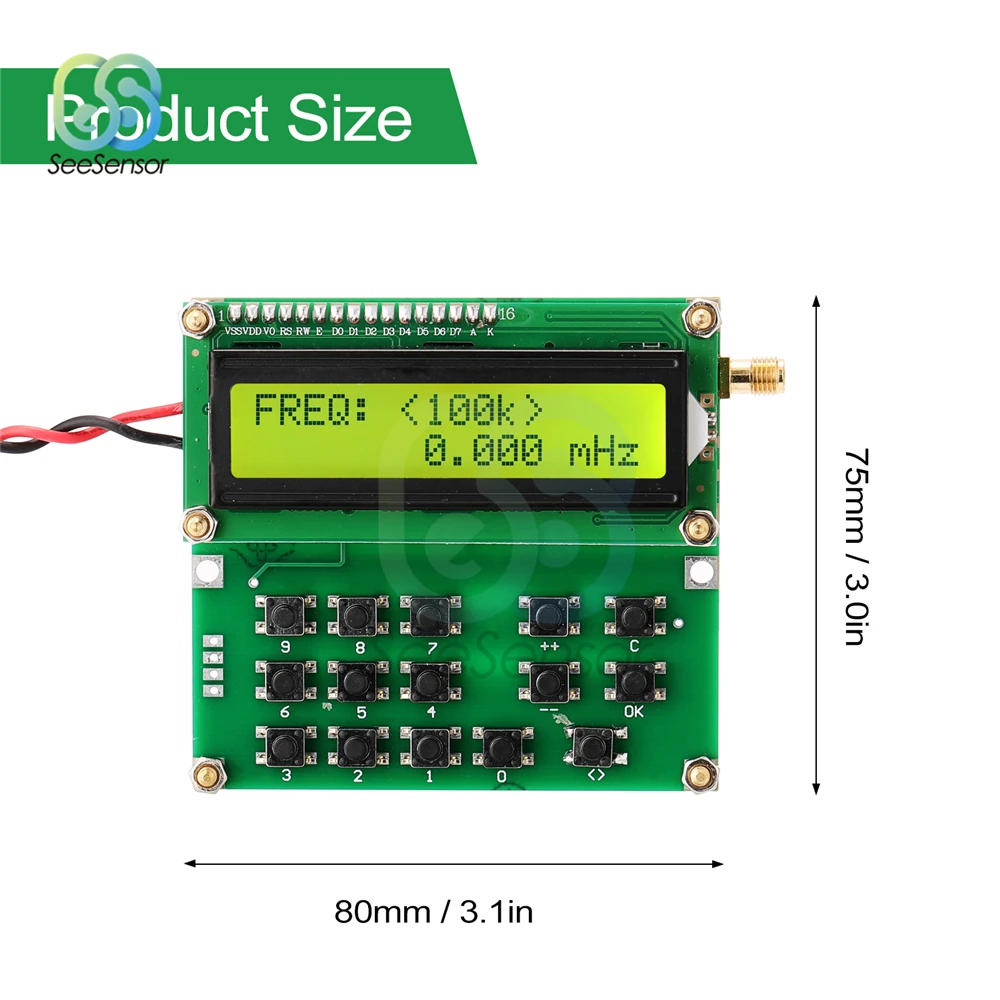

Размер товара: 80*75*30 мм/3,1*3,0 * 1.2in
Вес изделия: 85 г/3,0 унции
Посылка: 118*97*35 мм/4,6*3,8 * 1.4in
Вес посылка: 108 г/3,8 унции
Примечание:

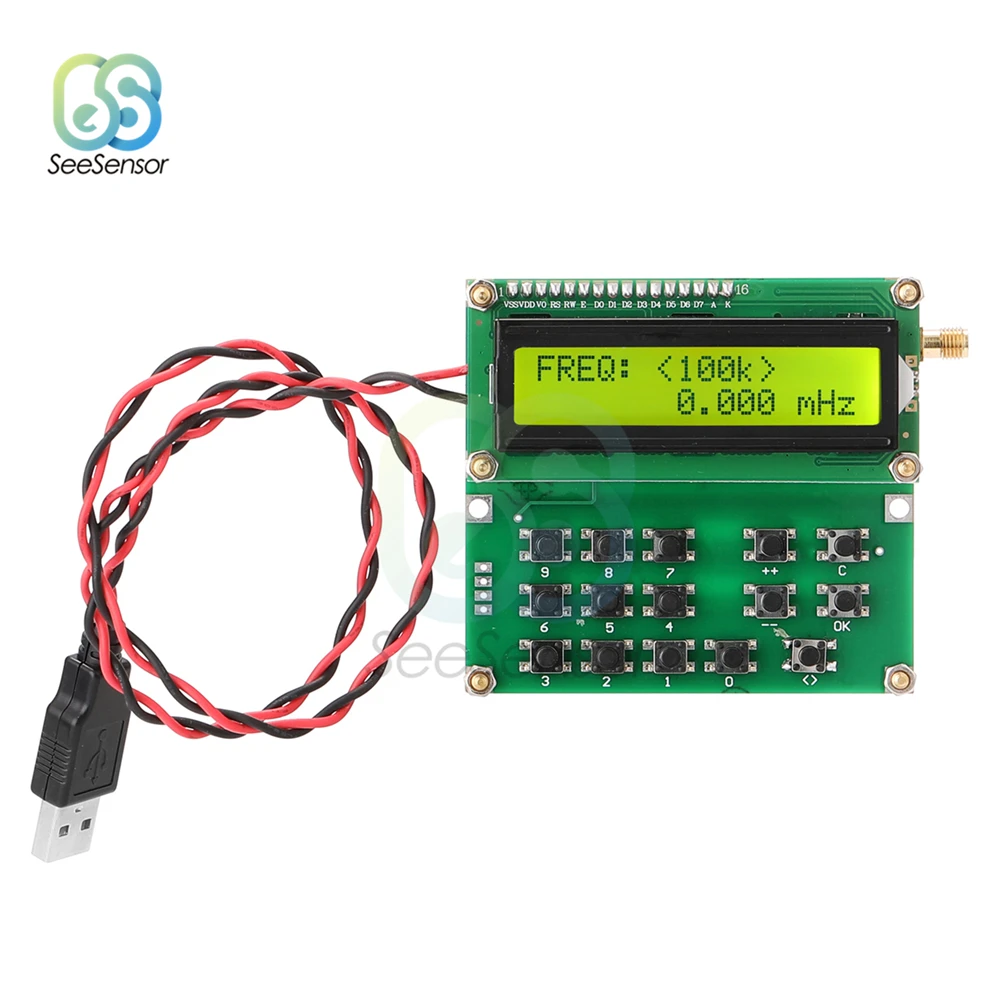

Эта клавиатура для работы с товаром имеет 15 клавиш ppt, 0 ~ 9 клавиш, 10, "++" и "--" клавиши регулируют частоту для использования, а также генерируют выходное поведение.
Нажмите клавишу «++» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте «++» или «--» более 1 секунды, непрерывное или непрерывное сокращение будет происходить.
Режим сканирования-1 кГц при 35 МГц ~ 138 МГц; 10 кГц при 138 МГц ~ 550 мгц; 100 кГц при 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку «++»-«или кнопку «ОК». Кнопка «ок»-это кнопка управления выходом. Нажмите для запуска и нажмите еще раз, чтобы остановить передачу.
Поведение запуска, вызванное «++» или «--», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в правом верхнем углу экрана, когда есть выходные значения.
Появится угол ">", кнопка "C" завершит выбросы и частота будет равна нулю.
Комплектация:
1 * генератор сигналов
