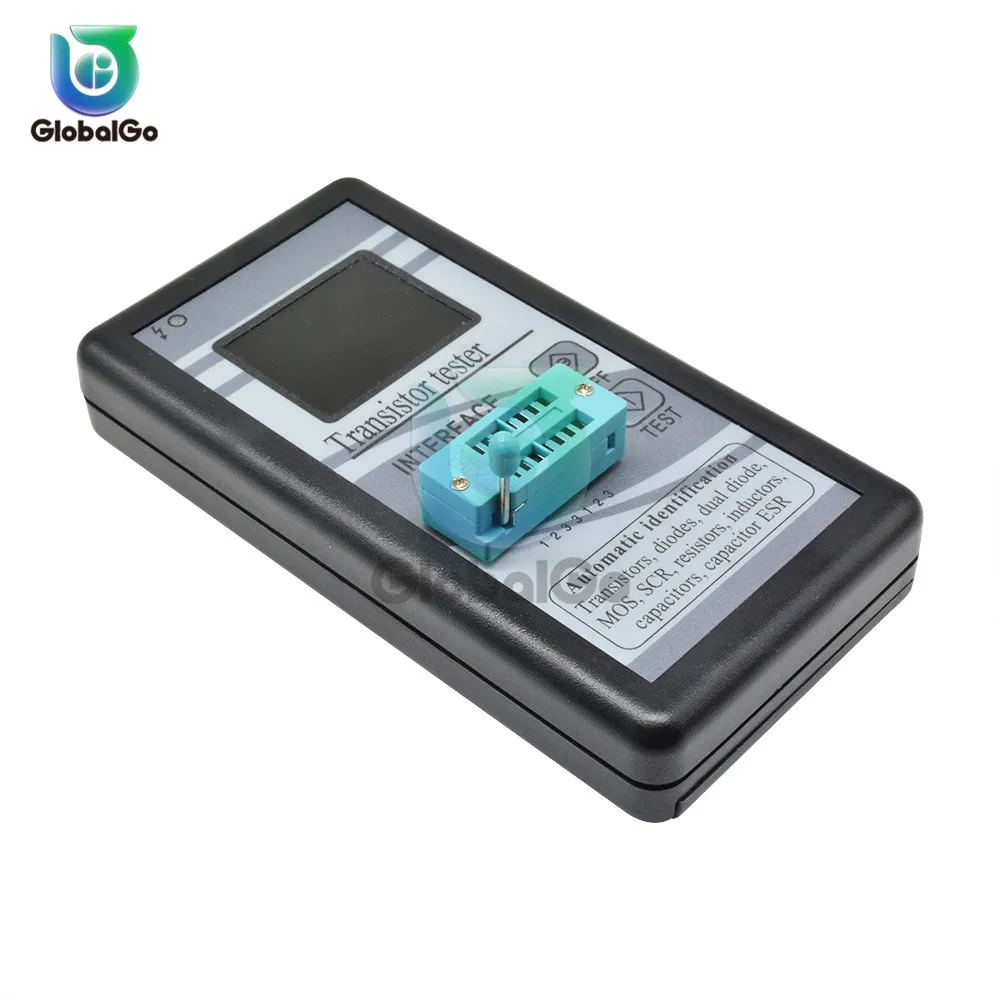

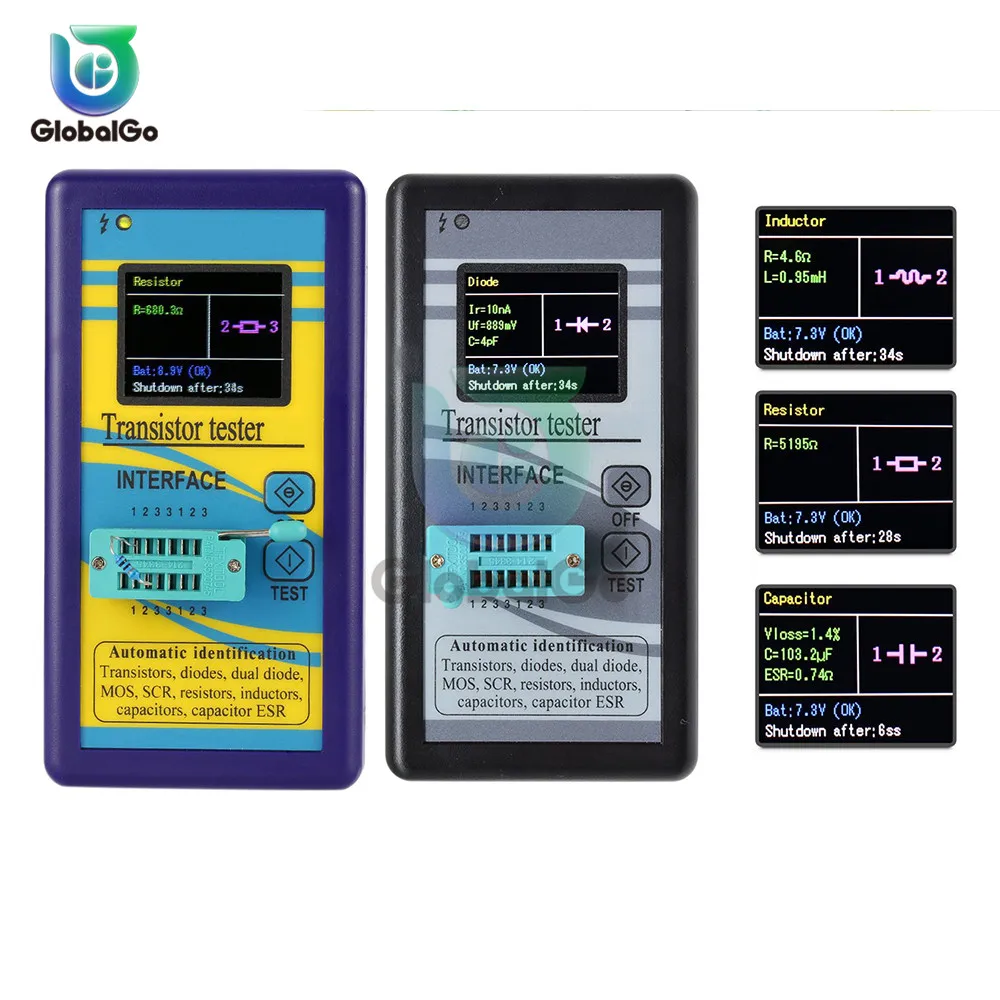

Параметры

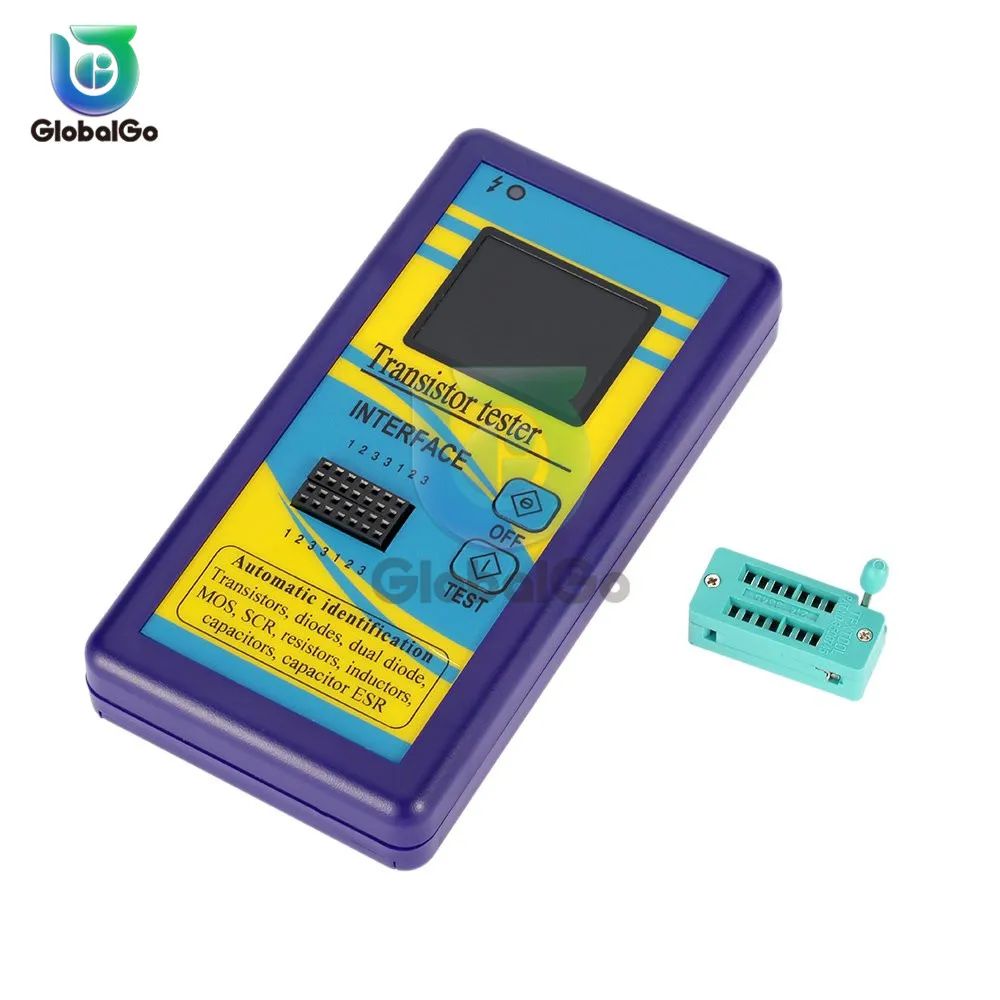

Цвет: черный + серый/синий
Материал: печатная плата + пластик

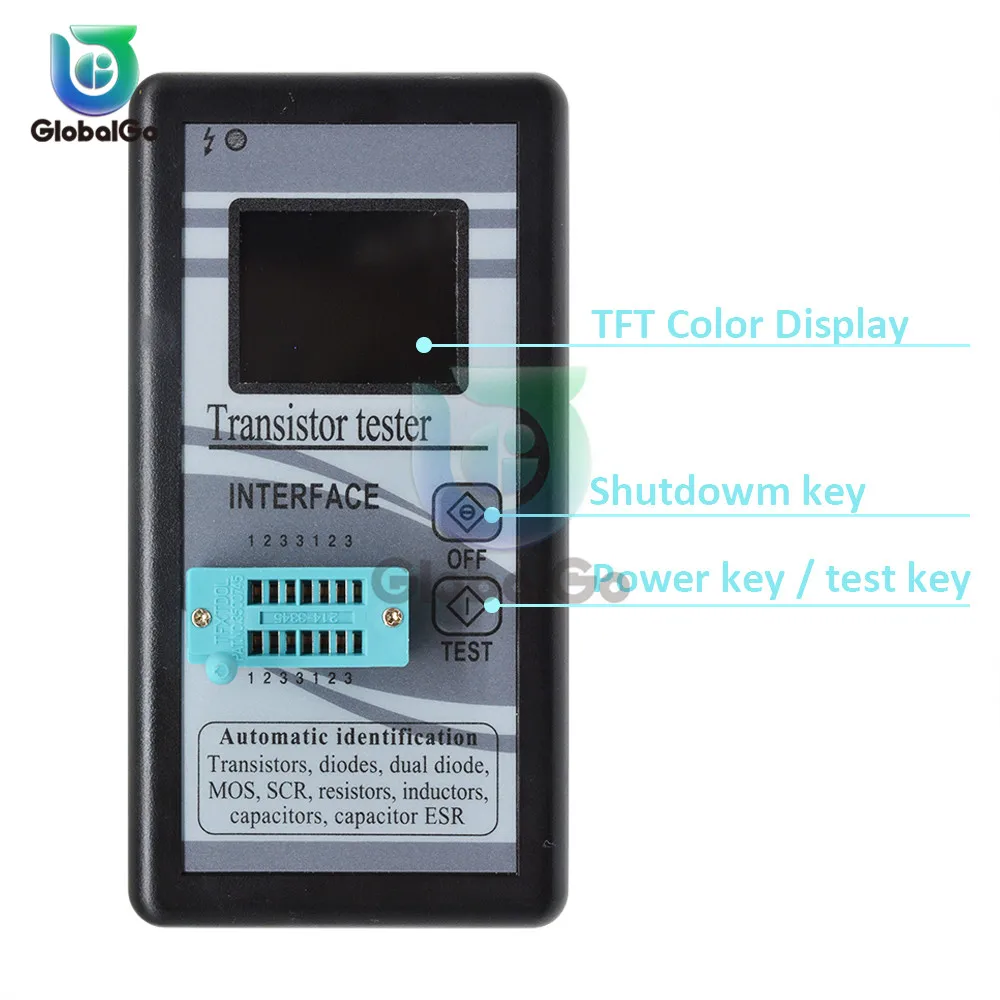

Дисплей: цветной TFT-дисплей 1,8 дюйма
Ток Отключения: 20 на

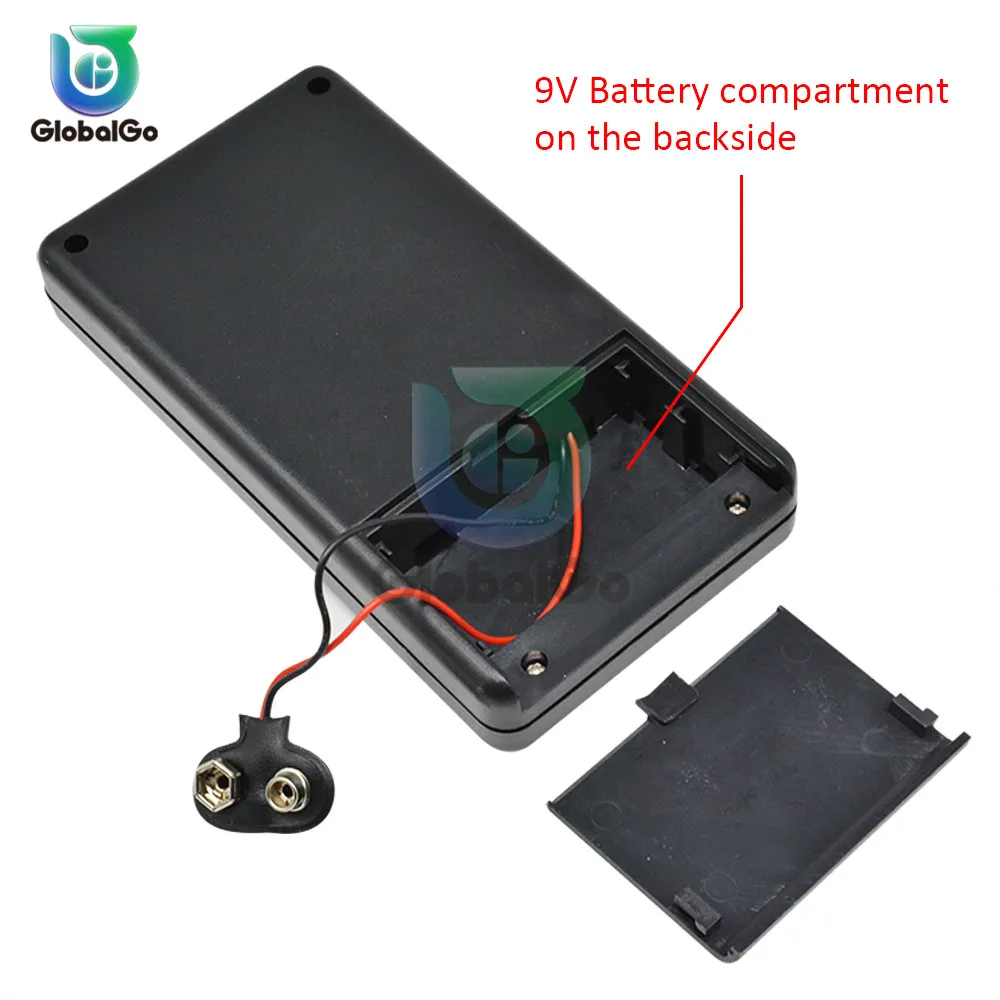

Источник питания: батарея DC9V 6F22 (не входит в комплект)

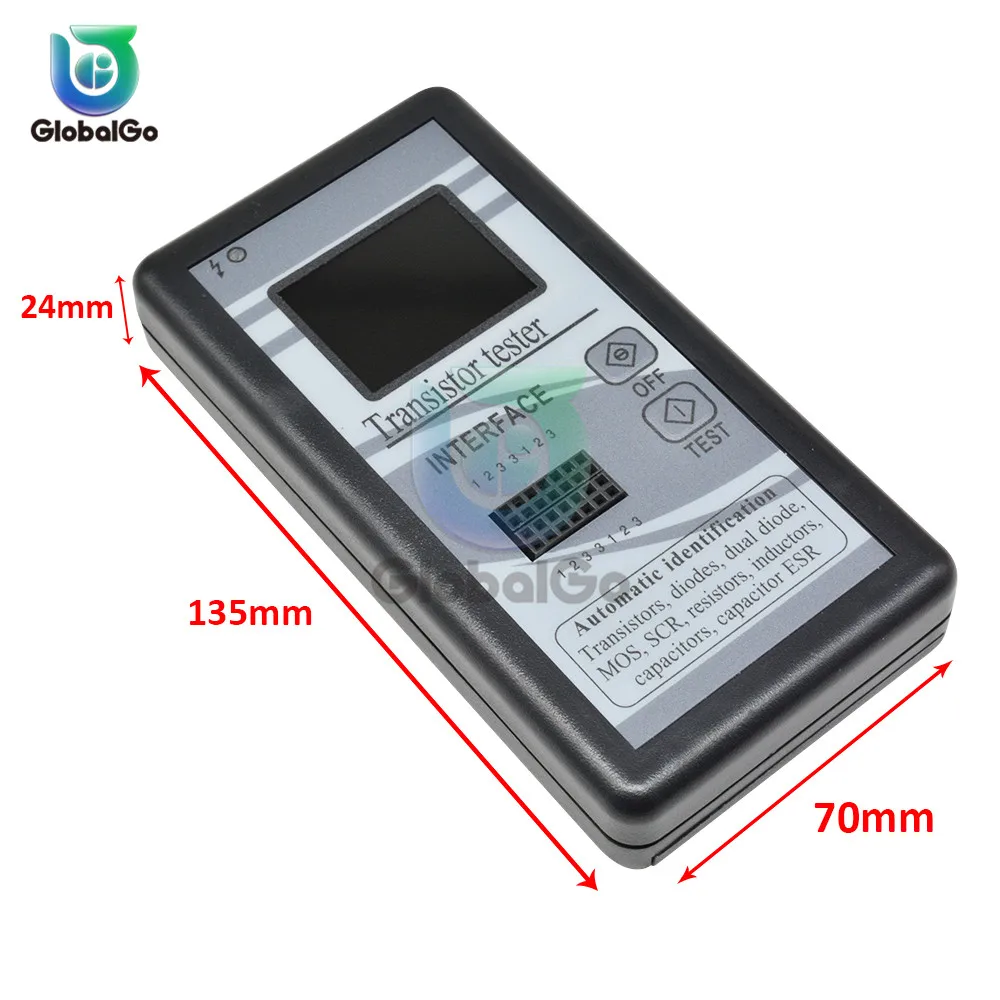

Размер: (Д) X (Ш) X (в) 5,31X70X24 мм/'X "(приблизительно)
Автоматическая идентификация
Транзисторы, диоды, двойной диод, MOS,SCR, резисторы, индукторы, конденсаторы, конденсатор ESR
Диапазон тестирования
Диапазон транзисторов: менее 2 (включая 2) транзисторов, состоящих из перехода PN. Нет других компонентов сопротивления внутри.
Диапазон тестирования сопротивления: 0,5 Ом-50 мОм
Диапазон тестирования индуктивности: 0,01 mH-20 ч
Диапазон тестирования Емкости: 25 пФ-100000 мкФ
Особенности
1: Управление измерением одной кнопкой, питание автоматически отключается из-за задержки. Ток Отключения составляет всего 20 на, поддержка работы от аккумулятора
2: автоматическое обнаружение биполярных транзисторов PNP и NPN, N-канального и P-канального полевого МОП-транзистора, полевых трубок JFET, диодов, двойных диодов, SCR, сопротивления, емкости, индуктивности. Определение контакта автоматического обнаружения
3: Измерьте коэффициент усиления тока (B) биполярного транзистора и проводимое напряжение (Uf) перехода эмиттера. Транзисторы Дарлингтона могут быть идентифицированы высоким пороговым напряжением и высоким коэффициентом усиления тока.
4: защитный диод внутри биполярного транзистора и полевого МОП-транзистора может быть обнаружен и отображен на экране.
5: Измерьте пороговое напряжение и емкость затвора полевого МОП-транзистора.
6: поддерживает измерение двух сопротивлений, также можно измерить потенциометр. Если потенциометр настроен на один конец, тестер не может отличить средний и конечный контакты.
7: разрешение измерения сопротивления составляет 0,1 Ом, максимальное измеряемое значение составляет 50 мОм.

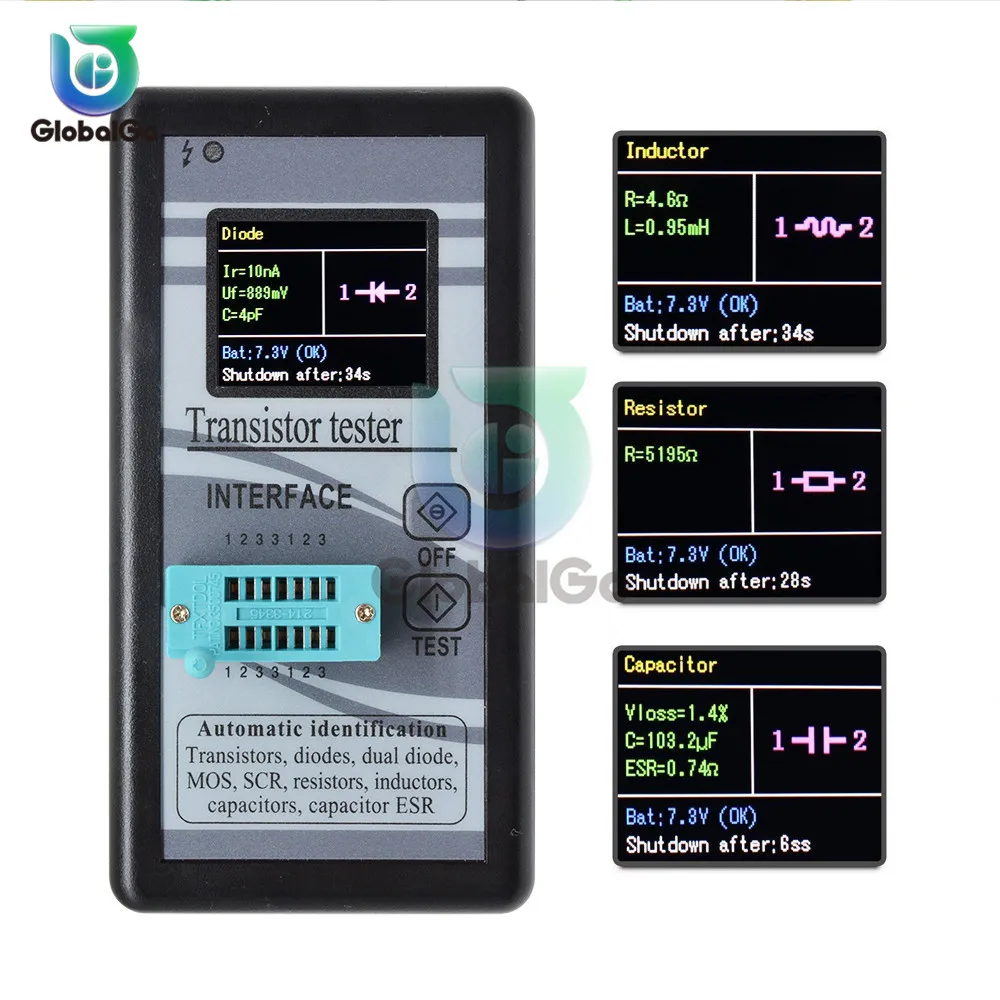

8: диапазон измерения емкости от 25 пФ до 100 МФ (100000 мкФ). Разрешение составляет до 1 пФ, а диапазон измерения индуктивности составляет 0,01 MH-20 ч. В противном случае он будет отображаться как резистор. Если сопротивление постоянного тока индуктора выше 2100 Ом, он также будет отображаться как резистор. При проверке емкости VLoss, отображаемый на экране, означает потерю и затухание. Чем больше значение, тем ближе конденсатор к слому! ESR-это импеданс. Чем меньше значение, тем лучше производительность конденсатора!
9: может обнаруживать эквивалентное последовательное сопротивление (ESR) конденсаторов выше 2 мкФ с разрешением 0,01 Ом. Эта функция очень важна для определения емкостной производительности.
10: два диода могут отображаться с правильным знаком направления, и отображается прямое падение напряжения.
11: светодиодный определяется как диод, а прямое падение напряжения выше нормального значения. Двойные светодиоды определяются как двойные диоды. Светодиодный будет мигать при обнаружении.
12: время каждого теста составляет около двух секунд. Только измерения большой емкости и индуктивности занимают много времени.

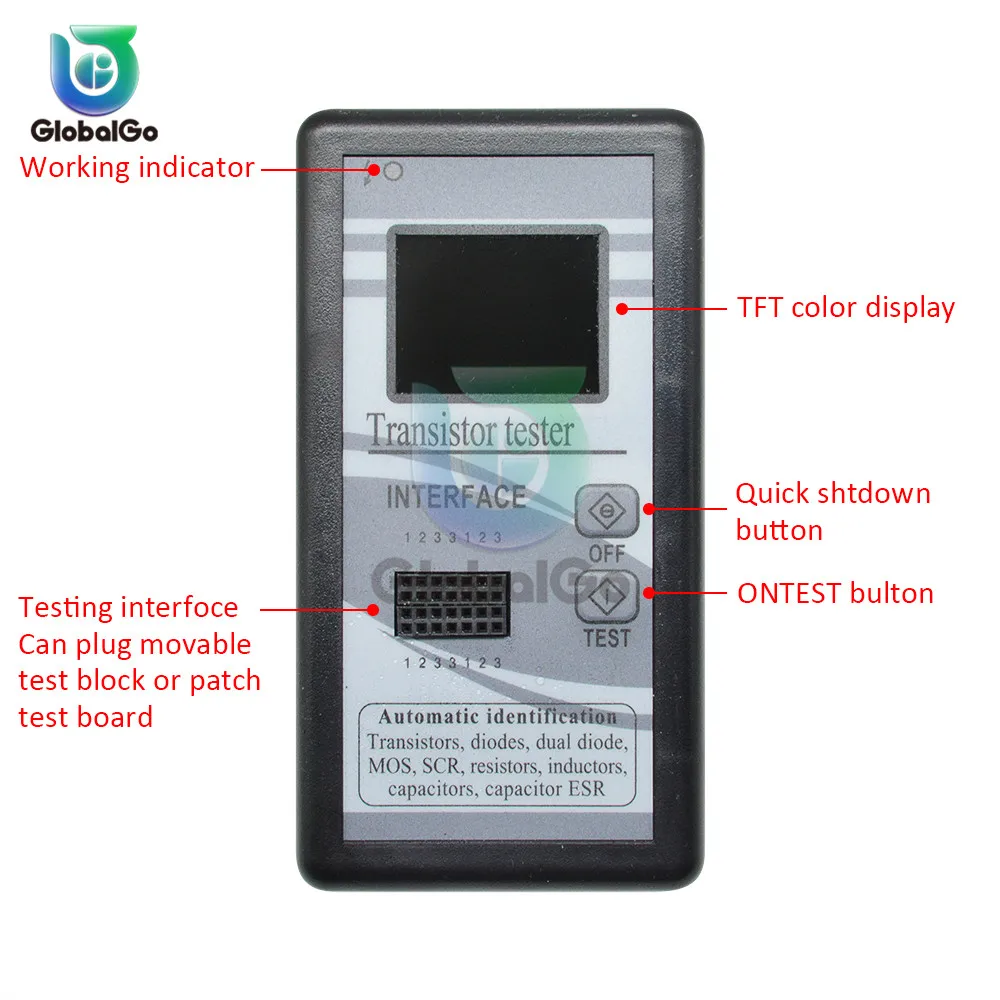

Простые инструкции по эксплуатации
1, 2, 3-контактное бесплатное соединение, автоматический тип идентификации, автоматическое определение последовательности контактов, графический дисплей, автоматические параметры измерений.
(Например, если Вы подберете Триод, вам не нужно учитывать порядок BCE 1, 2 и 3 контакта, просто подключите его. Затем нажмите кнопку test. Он автоматически распознает, Триод, полевой транзистор, тиристор или резистор. После того, как был идентифицирован как Триод, тест является NPN или PNP, и затем порядок BCE оценивается. Отображается графически, затем сообщает вам увеличение, включение напряжения и т. д. в основном, вам всего лишь нужно подключить и нажать кнопку. Остальное скажет вам, что это.)
Посылка входит
1 х тестер транзисторов (батарея в комплект не входит)
Примечание
Допускается погрешность в 1-3 мм из-за ручного измерения. Перед заказом убедитесь, что вы не возражаете.
Пожалуйста, поймите, что цвета могут иметь Хроматическую аберрацию из-за разного размещения изображений.
