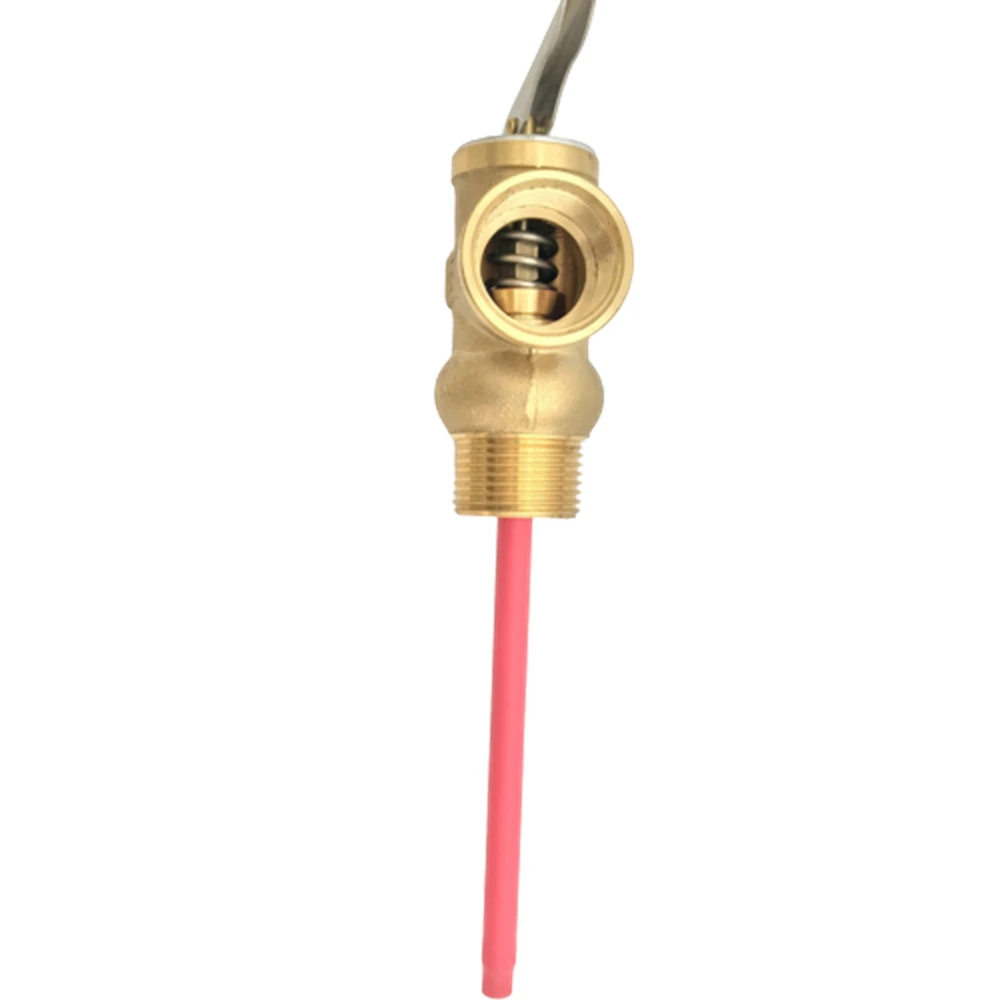

Предохранительный клапан 90 AKE DN20 G34 дюйма, WYA-20-0.7Mpa-90 , предохранительный клапан для температуры и давления

Температура и давленияПредохранительный клапан(WYA-20)

Этот продукт разработан и протестирован в соответствии с американским национальным стандартом ANSI Z21.22.

1 、 назначение:

Подходит для температуры и давленияПредохранительный клапанДля напорных солнечных водонагревателей, электрических водонагревателей, газовых водонагревателей, топливных водонагревателей, водонагревателей теплового насоса и других систем горячей воды, с двойными функциями защиты температуры и давления.

2. Принцип работы:

Он не полагается на какую-либо внешнюю силу и использует силу самой среды и силу, генерируемую тепловым расширением температурного чувствительного элемента, чтобы преодолеть нагрузку пружины, чтобы открыть клапан заслонки и разрядки номинальное количество жидкости для предотвращения давления и температуры от превышения номинального безопасного значения. Когда давление и температура возвращаются в норму, клапан снова закрывается и предотвращает поток среды.

3. Основные параметры:

3,1. Настройка давления МПа: 0.1Mpa, 0.2Mpa, 0.3Mpa, 0.4Mpa, 0.5Mpa, 0.6Mpa, 0.7Mpa, 0.8Mpa, 0.9Mpa, 1.0Mpa.

0.1Mpa = 14.5PSI

0.2Mpa = 29PSI

0.3Mpa = 43.5PSI

0.4Mpa = 58PSI

0.5Mpa = 72.5PSI

0.6Mpa = 87PSI

0.7Mpa = 101PSI

0.8Mpa = 116PSI

0.9Mpa = 130.5PSI

1.0Mpa = 145PSI

Отклонение давления (допуск) мПа: + 5%, -10% установочного давления;

3,2 、Настройка Температуры ℃: Максимальная настройка температуры 99 ℃, и отклонение (допуск)-5 ℃;

Оставшаяся Настройка отклонения температуры (допуск) ± 5 ℃

Примечание: Установочное давление и установочная температура могут определяться в соответствии с потребностями пользователя.

Советы: выбор температуры и давленияПредохранительный клапанS с различными значениями давления правильно

3,3 、Модель, вход воды, выход воды, форма (см. Рисунок справа), вес, номинальное значение нагрева:

4 、Установка и меры по техническому обслуживанию(См. Прямую верхнюю схему установки и схему установки прямой стороны)

Прямой верхний монтажный прямой боковой монтаж

4,1 、Предохранительный клапан подходит для установки сверху и сбоку резервуара для воды водонагревателя. Элемент измерения температуры должен погружаться в воду в пределах 152 мм (6 дюймов) от верхней части контейнера.

4,2 、Сливной слив должен быть установлен вертикально ниже сливной трубы предохранительного клапана, с выходом воды предохранительного клапана, обращенного вниз. Используйте жесткую сливную трубу с таким же размером, как и Диаметр выхода воды. Чтобы четко наблюдать за дренажной водой, расстояние от конца сливной трубы до Слива пола больше 152 мм (6 дюймов).

4,3. Ремонт, настройка и обслуживание:

(1)Ремонт и регулировка клапана должны осуществляться производителем клапанов, уполномоченными представителями производителя или непосредственно обученным персоналом, который получил соответствующую квалификацию через профессиональную верхнюю установку.

(2)Основные запасные части, используемые для ремонта предохранительного клапана, должны быть предоставлены оригинальным производителем. Если изготовлено уполномоченным агентством, технические требования к оригинальной части должны быть выполнены.

(3)Необходимо держать в чистоте в горячей воде, чтобы предотвратить грязь и масштаб.

(4)Специальное примечание для обслуживания клапана: пользователь должен проверить предохранительный клапан не реже одного раза в год. Во время осмотра аккуратно Наклоните рукоятку предохранительного клапана, а затем аккуратно закройте его, когда происходит поток воды. Если вода не течет, клапан недействителен. В это время Водонагреватель должен быть немедленно отключен, и персонал трубопровода должен быть удален. Перед использованием ручки проверьте сливную трубу, подключенную к клапану, чтобы гарантировать, что горячая вода, выгруженная из клапана, может быть сливлена в соответствующее место, чтобы избежать ожогов кипятком.

5. Специальные советы по обслуживанию предохранительного клапана:

5,1. Защита от загрязнения и загрязнения: загрязнение напрямую влияет на нормальную функцию предохранительного клапана.

5,2. Дренажная труба, соединенная с дренажной трубой, должна соприкасаться с атмосферой и не должна быть непосредственно вставлена в канализационную трубу, чтобы предотвратить проскакивание сифона.

5,3. Сливная труба должна быть соединена с жесткой водопроводной трубой, которая соответствует сливному порту, чтобы убедиться, что это не влияет на нормальную работу клапана.

5,4. Не должно быть клапана или соединения между предохранительным клапаном температуры и давления и резервуаром для воды.

5,5. Предохранительный клапан температуры и давления может быть установлен горизонтально или вертикально, но не может быть перевернут, чтобы предотвратить накопление примесей, влияющих на нормальную работу.

5,6. Земля, на которой установлен предохранительный клапан, должна быть герметичной, а сливная труба должна быть морозостойкой и герметичной, чтобы она была чистой, чтобы избежать повреждения материалов и персонала.

6. Гарантийный срок:12 месяцев.

7. Материал основных компонентов:

Корпус: латунь GB / T 5231

Пружина: проволока из нержавеющей стали GB / T 24588

Уплотнение: силикон, максимальная термостойкость 110 градусов
